现在有些期刊会要求双栏排版，虽然有对应的模板，但还是会出现很多排版上的问题。

今天讲的这个图片位置问题就是喵酱最近一直被困扰的问题，那就赶紧来记录一下吧，同时也分享给大家！！

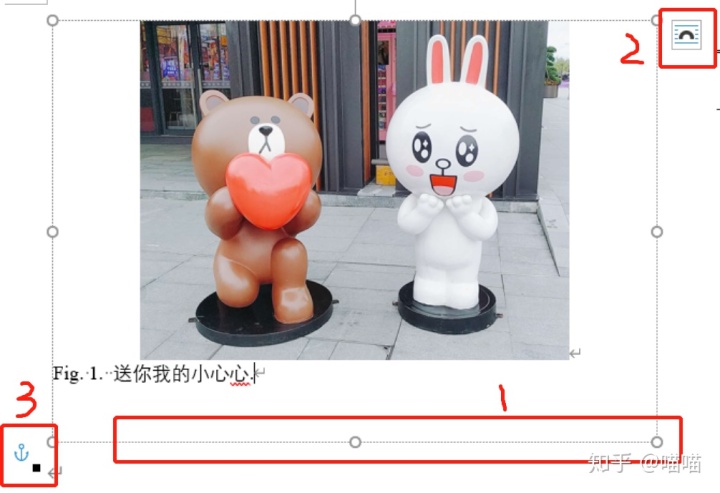

首先，对于IEEE的模板是有对于图片的说明和举例的。对于文中的图片注意点有一下三个，我们一一进行说明。

1. 外面的框

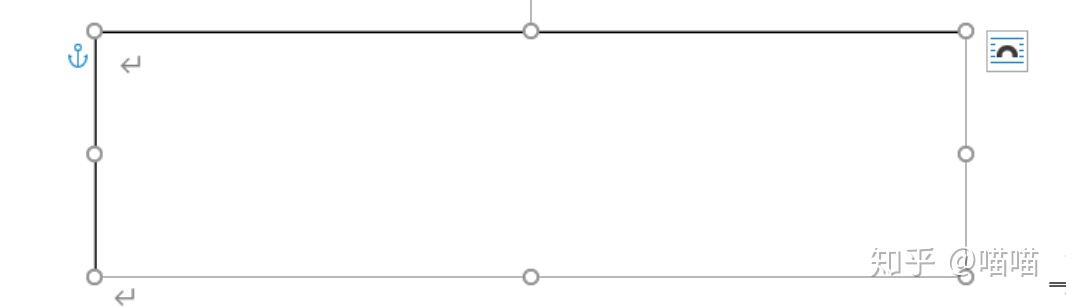

这个框其实就是插入的文本框。“插入”->“文本框”->“绘制横排文本框”，然后鼠标变成十字型就可以画一个文本框出来。

然后将文本框的轮廓设置为“无轮廓”。

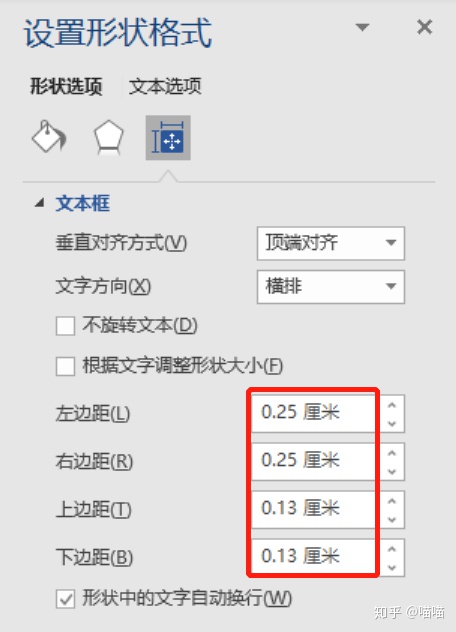

还要注意一点，选中文本框后，进入设置形状格式，然后将下面的位置全部设置为0 厘米，这样的话文本框中就没有边距了。

2. 布局选项

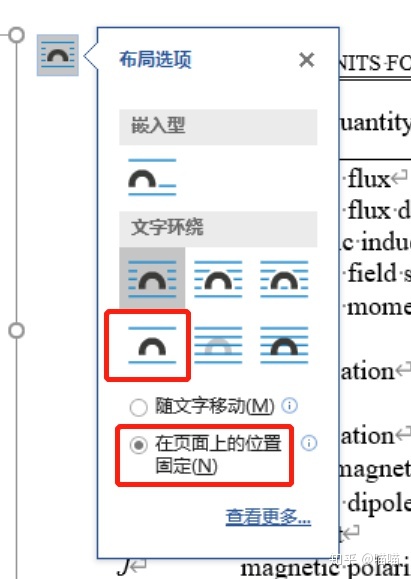

这里的布局选为上下型环绕和在页面上的位置固定即可，这样的话这个图片是不会随着文本的增加而移动的。

3. “锚”一样的形状

这个“锚”一样的形状叫做“对象位置”，是所选的对象（也就是这里用于呈现图形的文本框）在文本中的位置。

“锚”会出现在每段的段首位置，表示这个文本框的定位位置。如果在双栏排版中只有其中一侧需要放置图形那就不用管这个“锚”了。

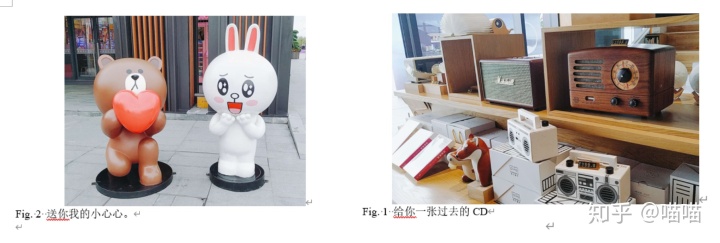

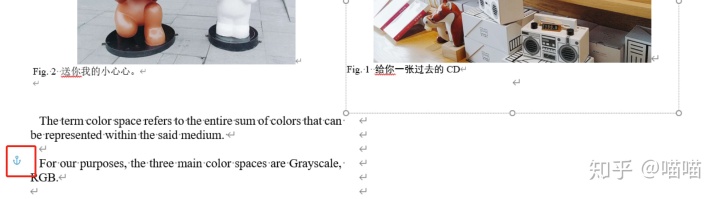

问题在于：当左右均要插入图形时，出现了如下的问题，当直接插入题注时，左边为什么是Fig.2 ,右边为什么是Fig.1？？（黑人问号脸？？）

经过我各种尝试之后，终于找到了解决的方法。

只要我们将这两个图形对应的“锚”按先后顺序分别放置在两个段落的段首即可，听起来晕乎乎的哈，来举个例子。

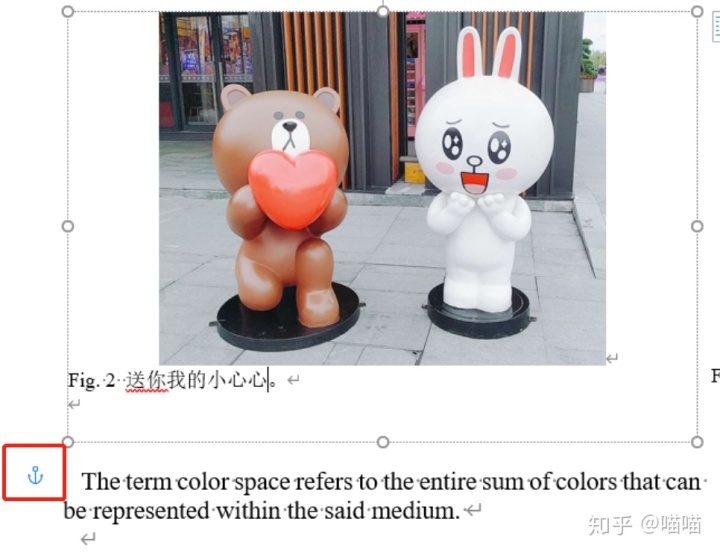

这是第一个图的“锚”，这就是第一个图在文本中的定位，我们直接拖拽“锚”图标，将它放在第一个段落的段首。（注意：如何出现“锚”图标，首先选中外文本框，在选中的情况下再点击文本框中的图片或者题注即可。）

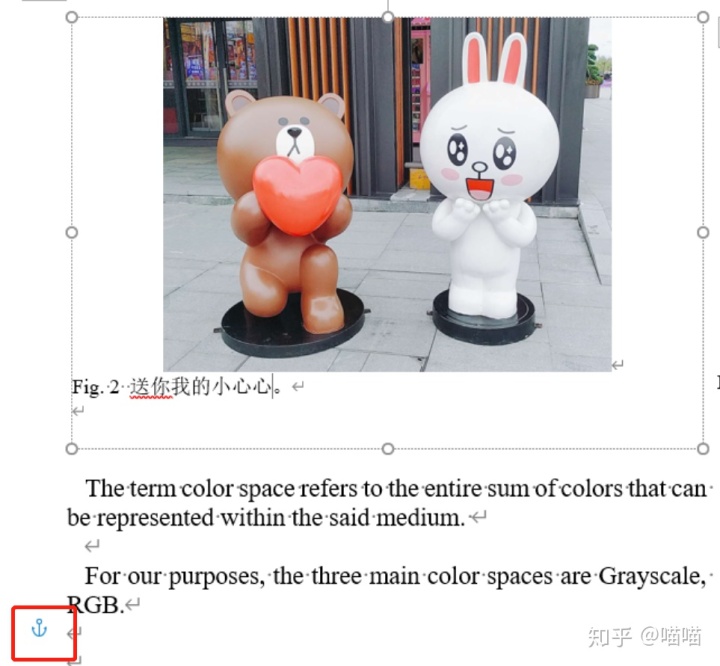

第二幅图同理可得，将“锚”放置在第二段段首。

然后图片的先后顺序就排好了。

再将每个图片的题注进行更新就可以变为正确顺序了。

OK，解决~~~~~
