一款高精度卡尺读数方法

        最近遇到了一款高精度的游标卡尺，网上关于高精度游标卡尺的读数方法比较少，因此，在这里将其读数方法介绍下。

        游标卡尺如下图所示，其分为主尺和副尺，主副尺各有两个刻度，一种单位是英寸，另一种单位是毫米，尺子整体上半部分单位为英寸，下半部分单位为毫米。主尺英寸部分刻度一格表示0.0625【1/16的值】英寸（精度），毫米部分刻度一格1mm（精度）。副尺英寸部分刻度一格表示0.0078125【1/128的值】英寸（精度），毫米部分刻度一格0.05mm（精度）。

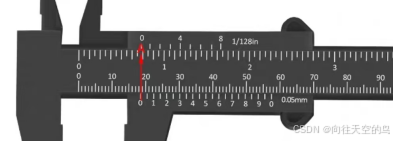

主尺读数示意图

副尺读数示意图

        读数方法：尺寸=主尺读数+副尺读数

        主尺读数：读取副尺刻度的0点在主尺刻度的数值，主尺数值位于两个数值中间时取整数(取较小数值)，由上图可知，主尺毫米刻度数值在18~19mm之间,A的位置=18mm；英寸刻度数值在11x0.0625~12x0.0625英寸之间,A的位置=11*0.0625=0.6875英寸；

        副尺读数：找出副尺和主尺刻度线完全对齐的一条刻度线；由上图可知，副尺毫米刻度第12格刻度线(在5~6之间的线)是对齐的格数乘以副尺精确度即为副尺数值读数，读数为12x0.05mm,即为0.6mm,B的位置=0.6mm；同理，英尺刻度第7格是对齐的格数乘以副尺精确度即为副尺数值读数，读数为：7x0.0078125英寸，B的位置=0.0546875英寸。

        产品尺寸（毫米）=A+B=18+0.6=18.6毫米

        产品尺寸（英寸）=A+B=0.6875+0.0546875=0.7421875英寸
