Solidworks螺纹画法

要求:M4×0.5的内螺纹

1.打直径为4mm的孔,深度为6mm

2.画螺纹线

2.1找基准面,画4mm的圆

  2.2在【特征】中【曲线】命令下找【螺旋线】,选填螺纹参数

    3.画螺牙轮廓

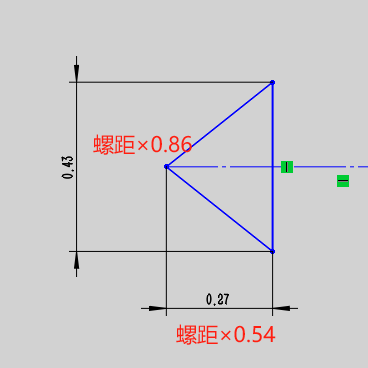

    3.1找基准面,画三角形:注意三角形的尺寸

    4.扫描切除

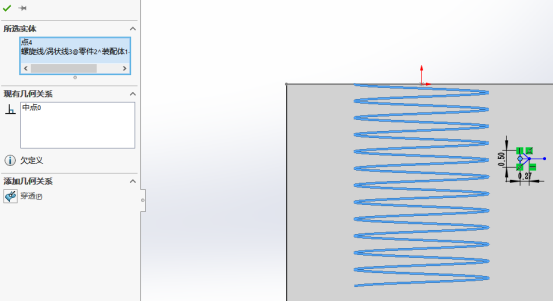

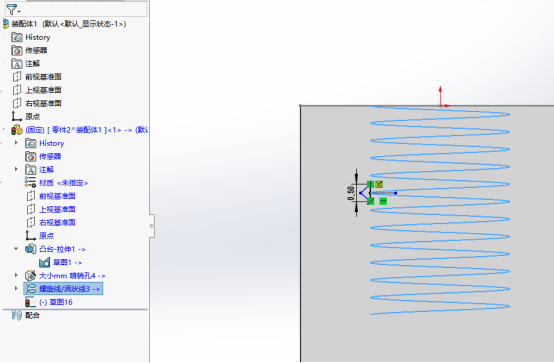

    4.1三角形中点与螺旋线穿透:选中螺旋线,按住【Ctrl】键,然后选择三角形“螺距”边中点,点击【穿透】,便可完成。

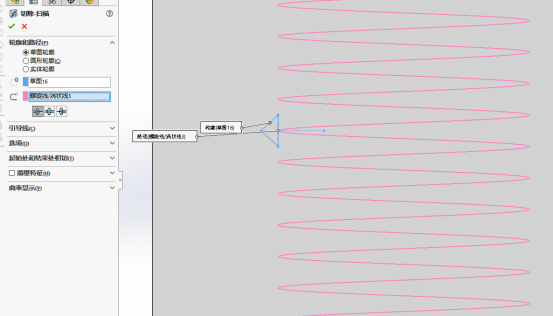

    4.2扫描切除:选择螺旋线,选择【扫描切除】,选择三角形轮廓,然后进行扫描切除。

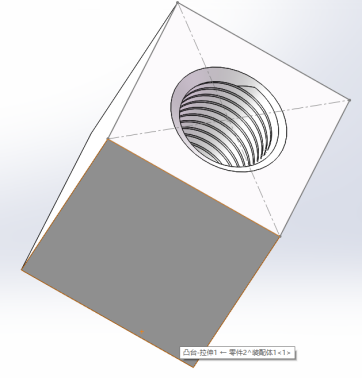

    同理外螺纹画法亦如此

    ### 如何在SolidWorks中创建和处理螺纹 #### 创建标准螺纹特征 为了简化建模过程并提高效率,在 SolidWorks 中可以使用预定义的标准螺纹特征来创建螺纹。通过这种方式,无需手动绘制复杂的螺旋线即可实现精确的螺纹效果。 1. **启动零件设计环境** 2. 进入【插入】菜单下的【异型孔向导】选项卡[^1] 在此界面内可以选择不同类型的螺纹规格以及相应的尺寸参数,从而快速生成所需的内外螺纹结构。 #### 手动构建定制化螺纹模型 对于特殊需求或非标准化的产品开发,则可能需要更灵活的手工方式来完成特定形状的设计: 1. 绘制基础轮廓草图:通常是从圆柱体表面出发,沿轴向切开一定宽度作为起始截面; 2. 添加螺旋扫描路径:利用“曲线”工具组中的“螺旋/涡旋弹簧”功能制作一条符合要求的旋转轨迹; 3. 应用放样切割操作:基于上述两步准备好的几何元素执行布尔运算得到最终形态; ```python import swconst, win32com.client as win32 swApp = win32.Dispatch('SldWorks.Application') part = swApp.ActiveDoc # 假设已经有一个选中的圆形边线用于生成螺纹起点 thread_start_edge = part.SelectionManager.GetSelectedObject(1) # 插入外螺纹特征 part.InsertThread(thread_start_edge, True, "M8", False) ``` 此脚本片段展示了如何调用 API 接口自动为选定边缘添加 M8 尺寸的外部金属丝牙形。
