关于利用solidworks进行热应力仿真的方法

1.建模或者导入模型。

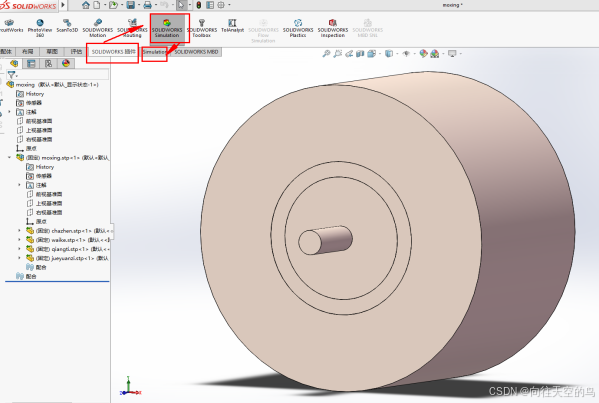

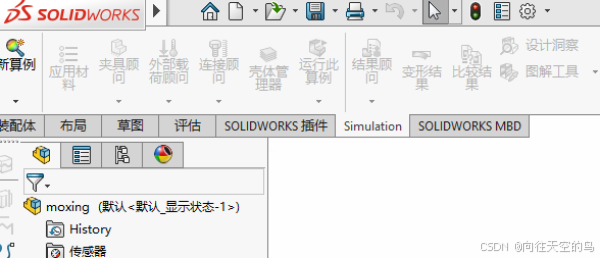

2.打开仿真模块：点击【SOLIDWORKS插件】，点击【SOLIDWORKS simulation】，会出现【Simulation】，点击【Simulation】,便进入仿真环境。如图1所示。

图1 仿真模块打开示意图

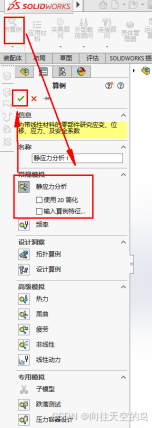

3.选择仿真类型：点击【新算例】，选择【静应力分析】，点击【√】，如图2所示。

图2 仿真类型选择示意图

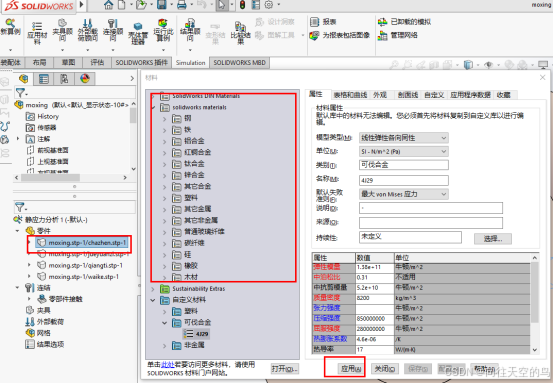

4.材料选择：选择零件，单击鼠标右键，选择【应用/编辑材料】，进入材料库，选择想要的材料，然后点击【应用】，如图3所示。

图3材料选择示意图

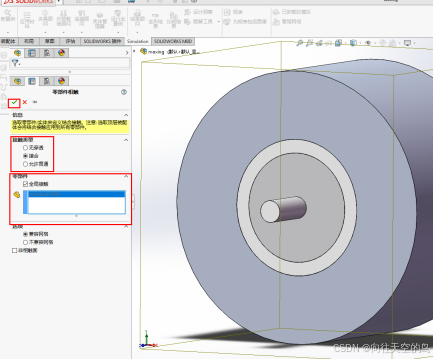

5.定义零件接触方式：选中【连接】，单击鼠标右键，点击【零部件相接触】，选择【接触类型】，【零部件】等，然后打【√】。如图4所示。注意：接触类型根据需要，无穿透是防止两实体产生干涉运算耗时。【接合】是粘合两实体，适用于所有需要网格化的算例类型。【允许贯穿】是允许载荷在零件之间产生干涉。

图4零件接触方式定义示意图

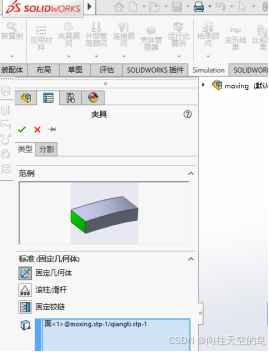

6.定义约束：选择【夹具】，单击鼠标右键可选择，这里【固定几何体】，选择腔体的外圆面，作为支撑面。然后打【√】，如图5所示。

图5零件定义约束示意图

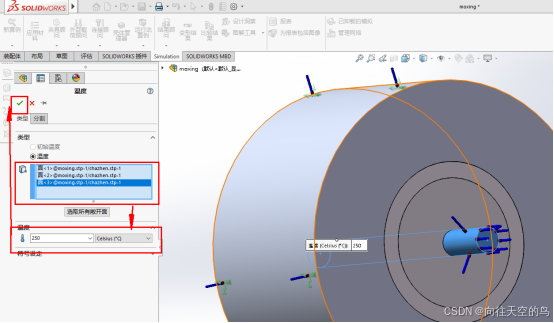

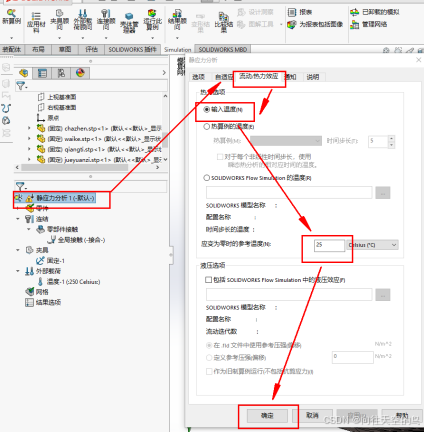

7.施加载荷：选择【外部载荷】，单击鼠标右键，选择【温度】，然后选择施加温度的零件，填写温度（注意单位），然后打【√】完成。然后选中【静应力分析1】，单击鼠标右键，选择【属性】，选择【流动/热力效应】,点击【输入温度】，填写初始温度，然后点击确认。如图6所示。

图6施加载荷步骤示意图

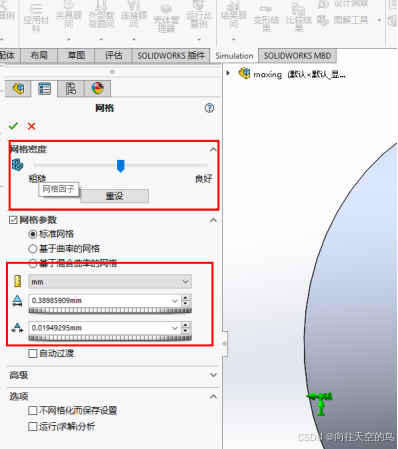

8.网格划分:选中【网格】，单击鼠标右键，选择【生成网络】，根据需要调整网格大小，然后打【√】完成，如图7所示。

图8网格划分示意图

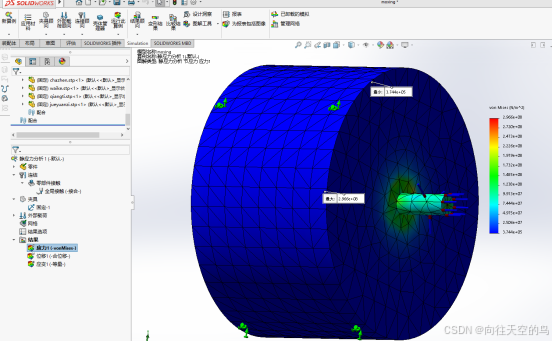

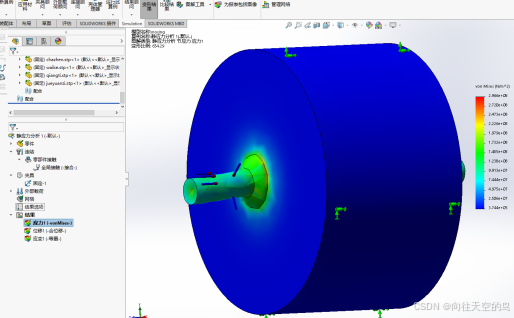

9.求解运行:选中【静应力分析1】，单击鼠标右键，选中【运行】，便会出现应力分布图。如图8所示。

图8应力运行结果分布图

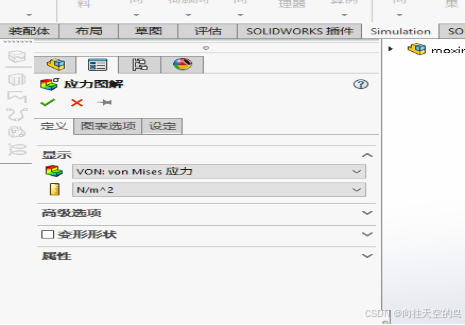

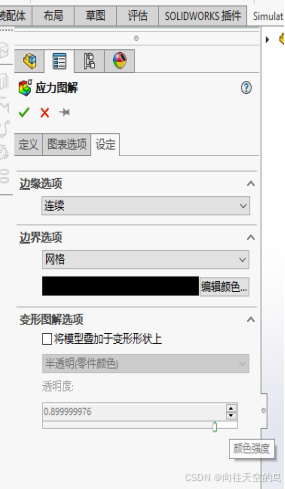

10.设置应力分布图:选择【应力】，单击鼠标右键，选择【编辑定义】，可设置单位，最大最小处标记，是否网格显示等，可根据需要设置。如图9所示。应变和位移的分布图同样的方法可调整。



图9应力结果分布图设置步骤图
