1.研究背景与意义
随着航空技术的不断发展,航空发动机作为飞机的核心部件,其性能与可靠性对飞机的整体性能具有决定性影响。然而,航空发动机的设计与研发过程极为复杂,涉及到众多的物理领域,如机械、电气、液压、热力、流体、控制等。传统的研发方法往往依赖于大量的物理试验,这不仅耗时耗力,而且成本高昂。因此,寻求一种能够高效、准确地模拟航空发动机性能与行为的仿真工具,成为了航空领域的重要需求。
AMESim作为一款基于物理模型的多域系统仿真软件,具有强大的建模与仿真能力,能够很好地满足航空发动机设计与研发的需求。它提供了丰富的物理组件库,支持用户自定义组件,并能够通过直观的图形界面快速构建复杂的系统模型。这使得AMESim成为了航空领域进行仿真研究的重要工具。

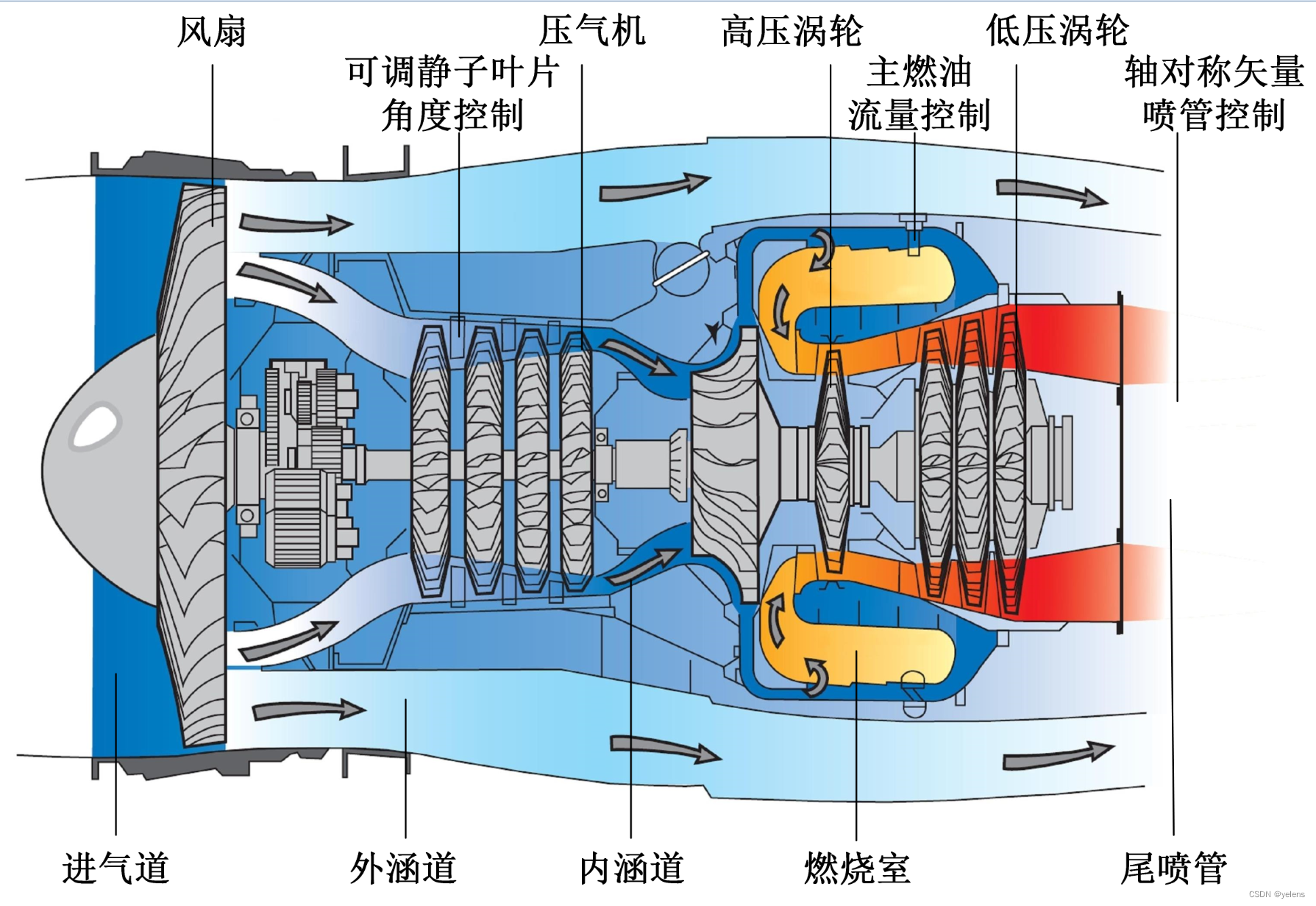

常见的涡扇发动机结构如上图所示,其由进气道、风扇、内外涵道、压气机、燃烧室、涡轮以及尾喷管组成。一般来说,航空发动机的控制量有5个,分别是主燃烧室燃油流量Wf、压气机进导流叶片转动角度a1、压气机可调静子叶片转动角度a2、尾喷管喉道面积A8以及尾喷管出口面积A9,因此在理论上只需控制这五个变量就可以实现对航空发动机的控制。而针对这5个变量的的控制,就会涉及到航空发动机各控制系统以及各执行机构,比如主燃油计量装置控制主燃烧室燃油流量Wf,主燃油计量装置中具体的执行机构为计量活门;尾喷管控制装置控制尾喷管喉道面积A8和尾喷管出口面积A9,尾喷管控制装置中具体的执行机构为液压作动筒(液压油缸)。又由于这些执行机构基本上都涉及液压与流体,所以AMESim软件能够完美的胜任对这些部件的建模与仿真。同时在AMESim软件中还拥有航空发动机模块库(根据NASA数据建立的航空发动机数据库),可以利用该模块库搭建不同类型的航空发动机,进行航空发动机整体建模。综上所述,AMESim软件是开展航空航空发动机研究的最合适软件。
2.软件介绍
AMESim是一款基于物理模型的多域系统仿真软件,由法国公司LMS International开发,它提供了丰富的物理组件库,包括机械、电气、液压、热力、化学等领域的部件,并支持用户自定义组件。AMESim以其直观的图形界面和先进的建模方法,成为世界上应用最广泛、功能最强大的多域系统仿真软件之一。
AMESim软件特点如下图所示:
AMESim软件各模块库如下图所示:
其中,针对液压以及流体系统最常用的模块库为信号控制库、1D机械库、液压库、液压元件库。
AMESim建模流程如下图所示。
3.具体例子
1.系统建模与仿真
AMESim允许用户通过直观的图形界面,快速构建航空发动机各子系统的模型,如燃油系统、液压系统、控制系统等。这些模型可以模拟发动机在各种工况下的行为,为设计和优化提供有力支持。
燃油系统:
液压系统:
2.性能分析与优化
通过AMESim的仿真分析,用户可以评估发动机的性能参数,如推力、油耗、排放等。基于仿真结果,可以对发动机设计进行迭代优化,提升发动机性能并降低制造成本。
3.故障诊断与预测
AMESim还可以用于模拟发动机故障情况,帮助用户识别潜在故障模式,预测故障发生的时间和位置,为发动机的可靠性和安全性提供保障。
4.控制器设计与验证
AMESim支持控制系统的建模与仿真,可以用于航空发动机控制器的设计和验证。通过仿真测试,可以确保控制器在各种工况下的稳定性和性能。
4.后续连载
后续会对航空发动机控制原理、航空发动机结构、AMESim建模等方面开展介绍,方便大家学习。
5.结束语
航空发动机是一个庞大且复杂的系统,本人对该方面的研究也只是略知一二,在某些方面也有一些认知的不足,如果有错误的地方,请大家指出,会及时修改!谢谢大家的指教!
