实验一 单片机 绘制原理图

实验一 2.2绘制原理图

1.首先在开始菜单栏里面输入“ISIS”打开软件；

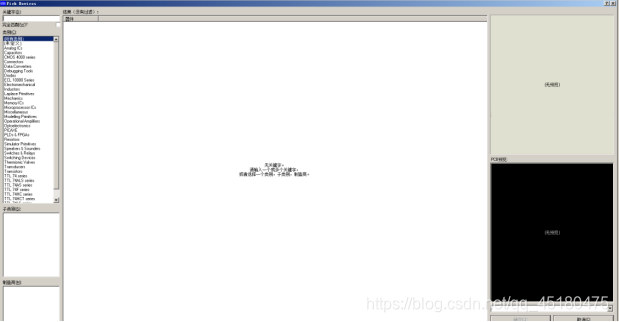

2.1）单击元器件列表窗口上边的按钮P，弹出图2.1所示元器件选择窗口；

图2.1

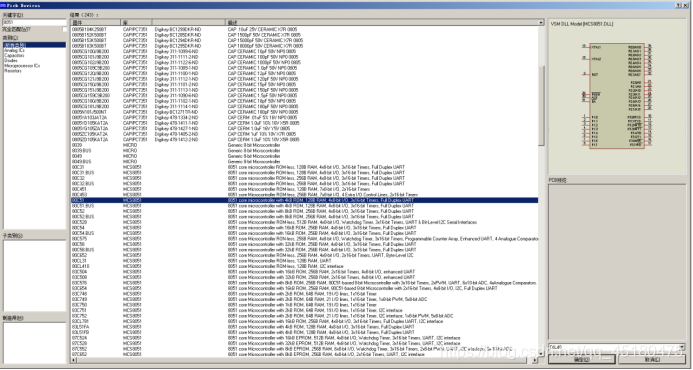

2）在该窗口左上方的关键字文本框内输入8051，在窗口右上方的栏中将显示出80C51图形符号，同时显示该器件的虚拟仿真模型VSM DLL model（MCS8051.DLL）如图2.2；

图2.2

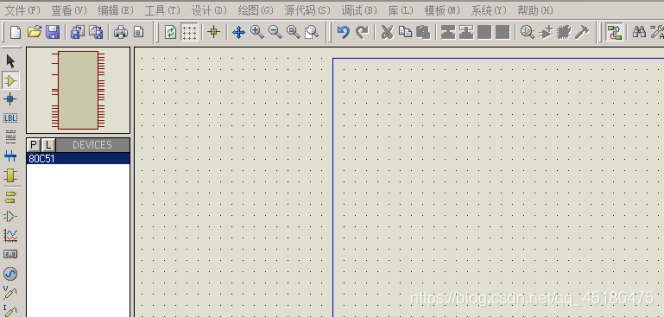

3） 用鼠标从器件选择窗口中选中需要的器件，单机确定按钮后，选择的器件将出现在预览窗口中如图2.3；
图2.3

4）将鼠标指向编辑窗口并单击，将选中的器件放置到原理图中如图2.4。
