HFSS初学笔记（五）——SIW基片集成波导

1.1 基片集成波导

基片集成波导(Substrate Integrated Waveguide，SIW)技术是近几年提出的一种可以集成于介质基片中的具有低插损、低辐射、高功率容量等特性的新的导波结构，它是通过在上下底面为金属层的低损耗介质基片上，利用金属化通孔阵列而实现的，其目的是在介质基片上实现传统的金属波导的功能。它可以有效地实现无源和有源集成，使微波毫米波系统小型化，甚至可把整个微波毫米波系统制作在一个封装内。其本身也是一种立体的周期性结构。

而且它的传播特性与矩形金属波导类似，所以由其构成的微波毫米波甚至亚毫米波部件及子系统具有高Q值、高功率容量，易与其它平面电路和芯片集成等优点。

高频应用中，由于波长过小，过于高的容差要求常常使微带线失效。波导就常用于高频情况，但是波导体积大，不易于集成。所以产生了一种新的观点：基片集成波导SIW。SIW是介于微带与介质填充波导之间的一种传输线。 SIW兼顾传统波导和微带传输线的优点，可实现高性能微波毫米波平面电路。

2.1 HFSS仿真设计

SIW可等效为一个矩阵波导，其等效尺寸如下图所示：

本次仿真设计中，谐振器尺寸：直径d=0.3mm，p=0.6mm，Weff=23.775，Leff=11.02mm.介电常数2.25，损耗角正切0.0004.

故可得：Wsiw=23.93mm,  Lsiw=11.18mm

2.2 HFSS建立3D模型

1）建立新工程siw.hfss

2)画出3D模型

主要在于如何设置四排金属化过孔，先定四角的通孔，然后沿线复制。

3）设置板材

将金属化通孔设置为pec材料，基片板材设置为polyethylene（介电常数为2.25，损耗角正切0.0004）

2.3 求解设置

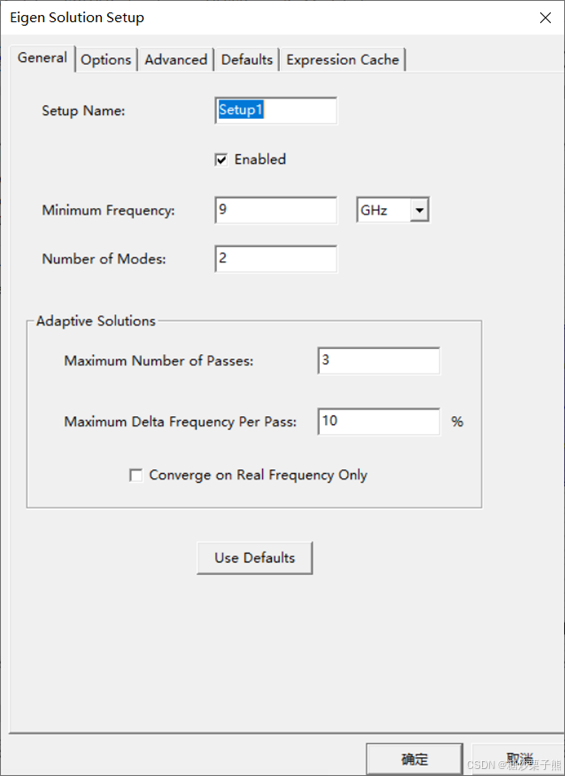

求解频率设为 9 GHz

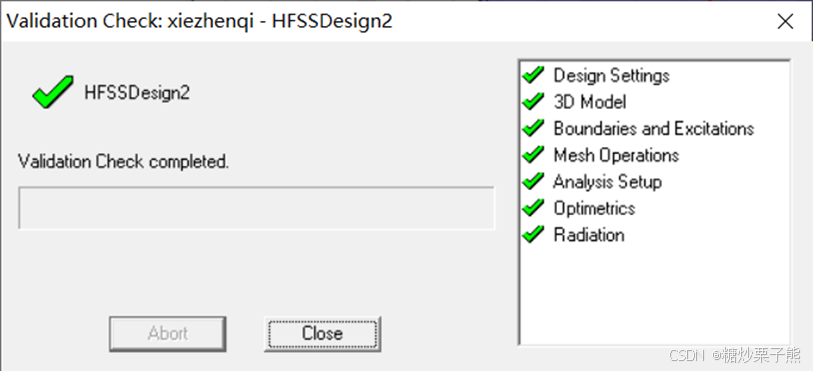

2.4 错误检查及运行

2.5 仿真结果

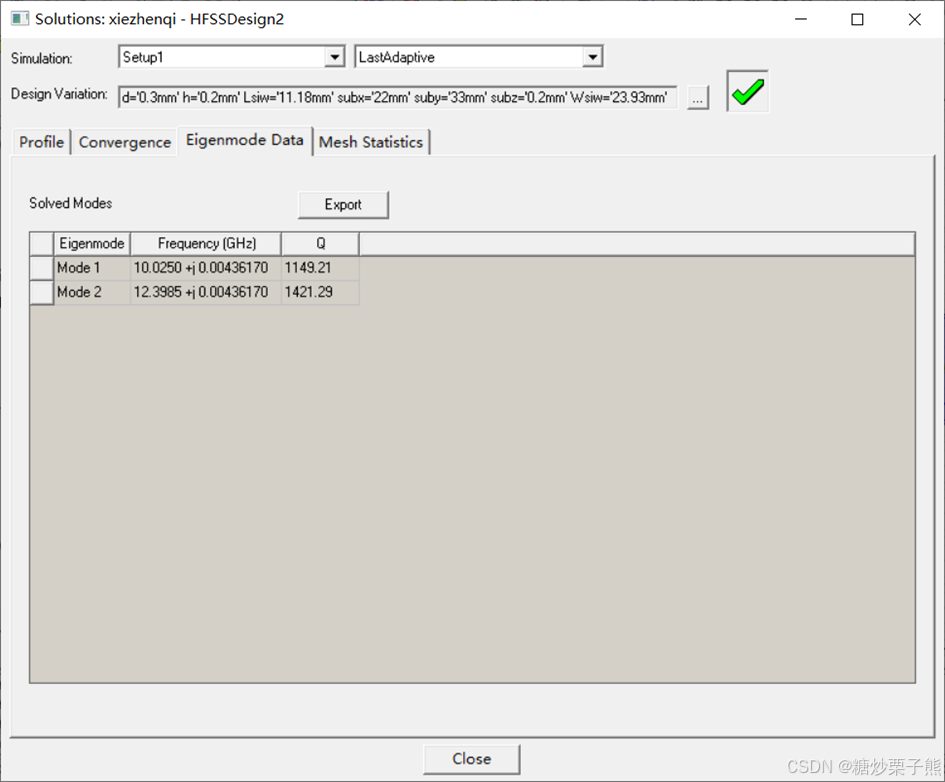

由上图可以看出，谐振器频率为10.025GHz，品质因素为1149.21。满足指标要求。

2.6 结论

本设计使用HFSS软件进行基片集成波导谐振器的仿真，得到了谐振频率为10GHz的结果。基片集成波导谐振器具有小尺寸、高品质因数、低损耗等优点，在微波通信、雷达、卫星通信等领域有着广泛的应用前景。
