HFSS波端口和集总端口

1.wave port波端口

波端口的边缘为perfectE（理想导体边界），设置在待测系统外，若有空气盒子，一般与空气盒子面重合。模拟无限长的波导接到端口上，且与原端口尺寸相同，材料也相同。

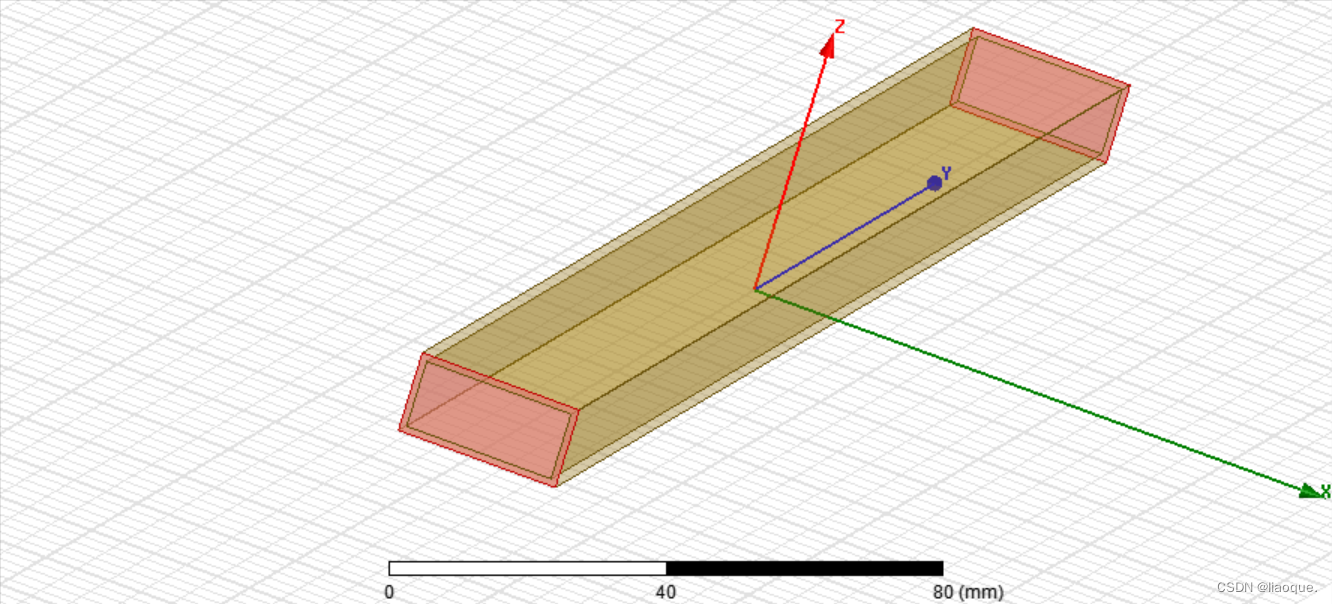

对于外围是闭合结构的传输线，由于传输线边界即近似为理想导体边界，端口即为传输线截面，例如，矩形波导设置波端口，端口边界与波导边界重合：

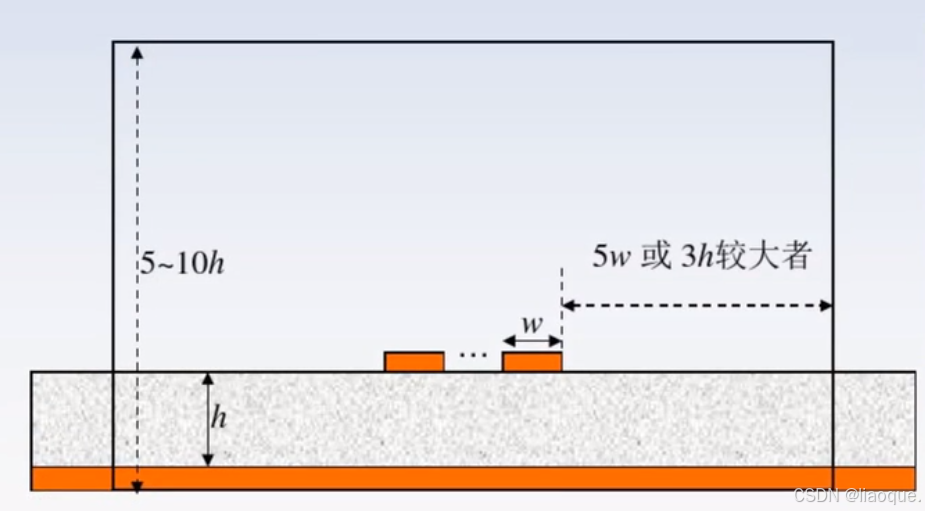

对于外围是开放结构的传输线，端口要足够大，常见传输线的端口尺寸设置如下图：

2.lumped port集总端口

集总端口相当于测试系统的内阻，需指定端口阻抗，设置在待测系统内部。端口宽度和微带线宽度相同，上下边缘和参考地向接。

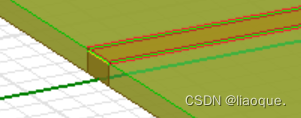

例如，微带线设置集总端口：

总结：

	Wave Port	Lumped Port
设置位置	表面	内部
高次模	yes	no
设置	复杂（需估算端口尺寸）	简单
耦合	考虑	不考虑
