Neutron网络服务的安装与配置

（1）OpenStack网络（Neutron）概念：OpenStack网络（Neutron）管理OpenStack环境中虚拟网络基础设施（VNI）的所有方面和物理网络基础设施（PNI）的接入层方面。OpenStack Networking允许租户创建高级虚拟网络拓扑，包括防火墙、负载均衡和虚拟私有化网络（VPN）等服务。
（2）网络服务提供网络、子网和路由对象的概念。每个概念有自己的功能，可以模仿对应的物理设备：网络包括子网，路由则在不同的子网和网络之间进行路由转发。每个路由都由一个连接到网络的网关，并且很多接口都连接到子网中。子网可以访问其他连接到相同路由的其他子网的机器。
（3）任何给定的Networking设置至少有一个外部网络（简称外网）。不像其他的网络，外部网络不仅仅是一个虚拟定义的网络。相反，它代表了一种OpenStack安装之外的能从物理的，外部的网络访问的视图。外部网络上的IP地址能被任何物理接入外面网络的人所访问。因为外部网络仅仅代表了进入外面网络的一个视图，网络上的DHCP是关闭的。
（4）外部网络之外，任何Networking设置拥有一个或多个内部网络。这些软件定义的网络直接连接到虚拟机。仅仅在给定网络上的虚拟机，或那些在通过接口连接到相近路由的子网上的虚拟机，能直接访问连接到那个网络上的虚拟机。如果外网需要访问虚拟机，或者相反，则网络中的路由器就是必须使用的。每个路由器配有一个网关，可以连接到网络和接口，这些接口又连接着子网。如同实体路由器一样，子网中的机器可以访问连接到同一个路由器的子网中的其他机器，机器可以通过该路由器的网关访问外网。
（5）能够将外部网络的IP地址分配到内部网络的端口。无论何时一旦有连接连接到子网，这个连接就被称为一个端口。能连接外部网络的IP地址和虚拟机的端口。这样，外部网络的实体就能访问虚拟机了。
（6）Networking也支持安全组。安全组允许管理员分组定义防火墙规则。一个虚拟机可以属于一个或多个安全组，Networking针对这个虚拟机，应用这些安全组里的规则来阻塞或者开启端口、端口范围、或通信类型。
（7）每一个Networking使用的插件都有其自有的概念。虽然对操作VNI和OpenStack环境不是至关重要的，但理解这些概念能帮助你设置Networking。所有的Networking安装使用了一个核心插件和一个安全组插件（或仅是空操作安全组插件）。另外，防火墙即服务（FWaaS）和负载均衡即服务（LBaaS）插件是可用的。

以下步骤在controller节点

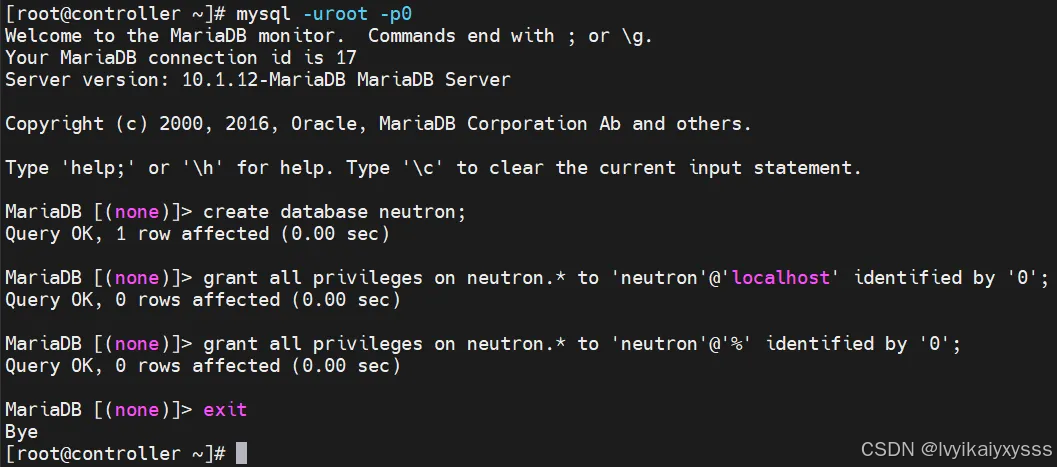

1、创建Neutron服务数据库并授权

mysql -uroot -p0
> create database neutron;
> grant all privileges on neutron.* to 'neutron'@'localhost' identified by '0';
> grant all privileges on neutron.* to 'neutron'@'%' identified by '0';

在这里插入图片描述

2、获得admin凭证来获取只有管理员能执行的命令的访问权限

. /root/admin-openrc

3、创建服务证书、用户和角色

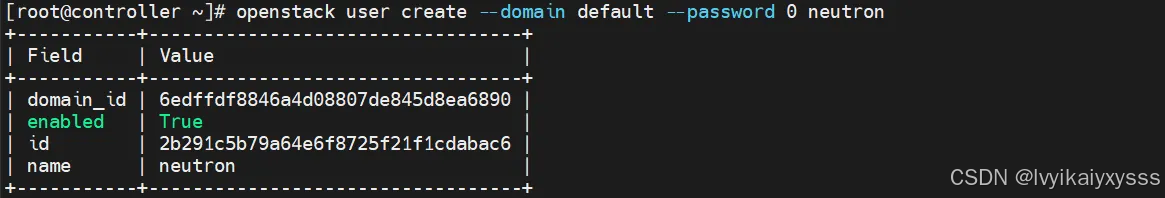

#1.创建neutron用户
openstack user create --domain default --password 0 neutron

在这里插入图片描述

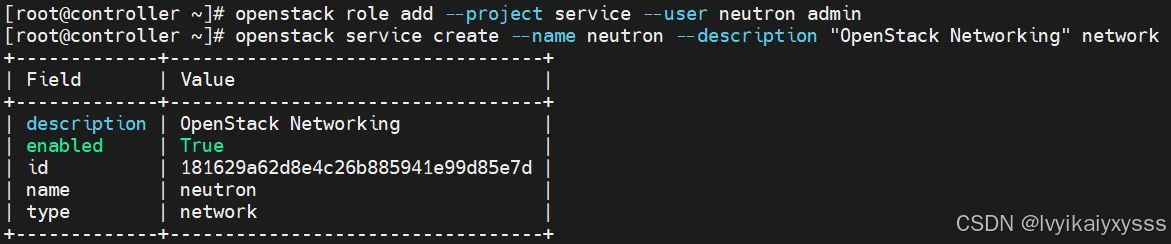

#2.创建admin角色到neutron用户和service项目上
openstack role add --project service --user neutron admin

#3.创建neutron服务实体
openstack service create --name neutron --description "OpenStack Networking" network

在这里插入图片描述

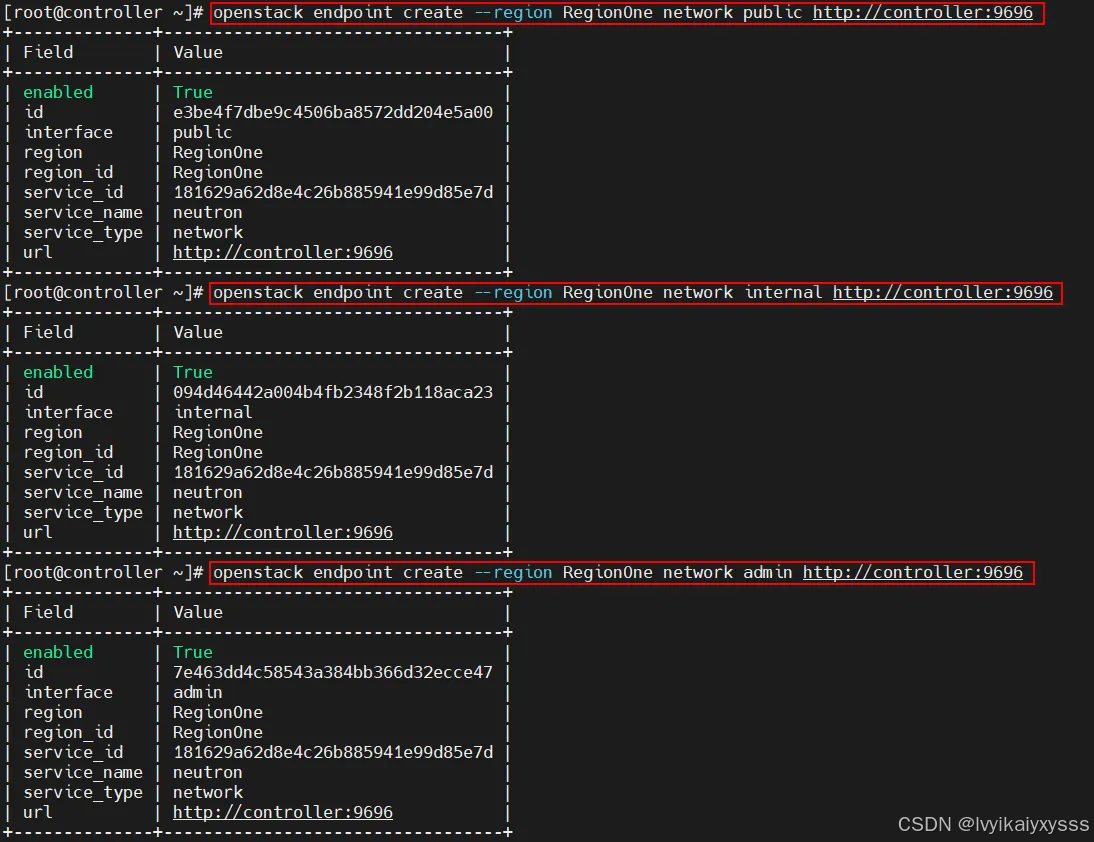

4、创建网络服务API端口

#1.创建公共端点
openstack endpoint create --region RegionOne network public http://controller:9696
#2.创建外部端点
openstack endpoint create --region RegionOne network internal http://controller:9696
3.创建管理端点
openstack endpoint create --region RegionOne network admin http://controller:9696

在这里插入图片描述

5、安装并配置Neutron服务

（1）安装Neutron服务

yum install -y openstack-neutron openstack-neutron-ml2 openstack-neutron-linuxbridge ebtables

（2）配置Neutron所需组件

修改/etc/neutron/neutron.conf配置文件

cp /etc/neutron/neutron.conf{,.bak}

vim /etc/neutron/neutron.conf

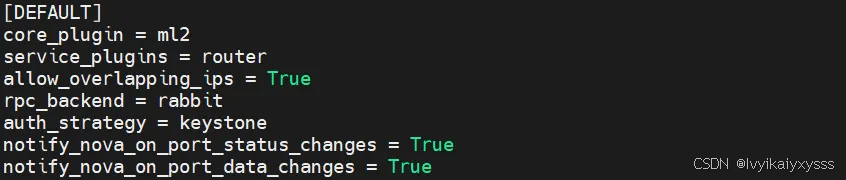

#1.配置模块化ML2插件
#在[DEFAULT]部分，添加如下内容：
core_plugin = ml2
service_plugins = router
allow_overlapping_ips = True

#2.配置数据库访问
#在[database]部分：
connection = mysql+pymysql://neutron:0@controller/neutron

#3.配置"RabbitMQ"消息队列的连接
#在[DEFAULT]部分，添加如下内容：
rpc_backend = rabbit

#在[oslo_messaging_rabbit]部分：
rabbit_host = controller
rabbit_userid = openstack
rabbit_password = 0

#4.配置认证服务访问
#在[DEFAULT]部分，添加如下内容：
auth_strategy = keystone

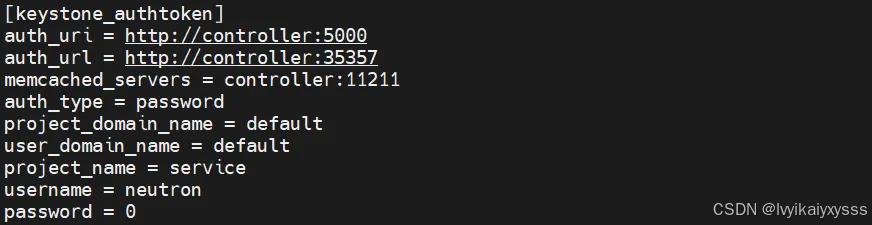

#在[keystone_authtoken]部分:
auth_uri = http://controller:5000
auth_url = http://controller:35357
memcached_servers = controller:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = neutron
password = 0

#5.配置网络服务来通知计算节点的网络拓扑变化
#在[DEFAULT]部分，添加如下内容：
notify_nova_on_port_status_changes = True
notify_nova_on_port_data_changes = True

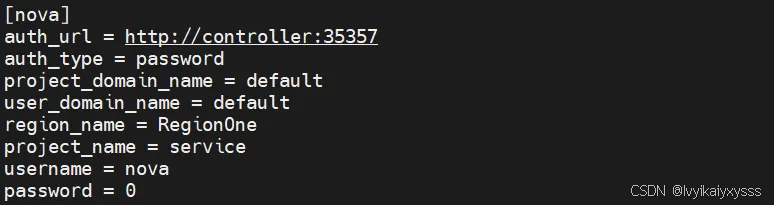

#在[nova]部分：
auth_url = http://controller:35357
auth_type = password
project_domain_name = default
user_domain_name = default
region_name = RegionOne
project_name = service
username = nova
password = 0

#6.配置lock_path锁路径
#在[oslo_concurrency]部分：
lock_path = /var/lib/neutron/tmp

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

（3）配置ML2插件，启用flat、VLAN、GRE、LOCAL以及VXLAN网络

编辑/etc/neutron/plugins/ml2/ml2_conf.ini文件

cp /etc/neutron/plugins/ml2/ml2_conf.ini{,.bak}

vim /etc/neutron/plugins/ml2/ml2_conf.ini

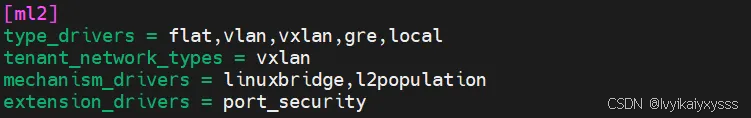

#1.配置ml2网络
#在[ml2]下添加：
type_drivers = flat,vlan,vxlan,gre,local		#配置Flat、VLAN、VxLAN网络
tenant_network_types = vxlan			#使用VxLAN网络
mechanism_drivers = linuxbridge,l2population			#启用网桥和ML2入口机制
extension_drivers = port_security			#启用端口安全扩展驱动程序

#2.配置公共虚拟网络为flat网络
#在[ml2_type_flat]部分：
flat_networks = provider

#3.为私有网络配置VXLAN网络识别的网络范围
#在[ml2_type_vxlan]部分：
vni_ranges = 1:1000

#4.启用ipset增加安全组规则的高效性
#在[securitygroup]部分：
enable_ipset = True

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

（4）配置linuxbridge代理

编辑/etc/neutron/plugins/ml2/linuxbridge_agent.ini文件

cp /etc/neutron/plugins/ml2/linuxbridge_agent.ini{,.bak}

vim /etc/neutron/plugins/ml2/linuxbridge_agent.ini
#1.将公共虚拟网络和公共物理网络接口对应起来
#在[linux_bridge]部分：
physical_interface_mappings = provider:eth1
#注意，此处的eth1为基础环境配置中的200的网段 也就是  192.168.200.0/24

#2.启用VXLAN覆盖网络，配置覆盖网络的物理网络接口的IP地址，启用layer－2 population
#在[vxlan]部分：
enable_vxlan = True
local_ip = 192.168.100.10   #这里的IP地址是controller的管理网络
l2_population = True

#3.启用安全组并配置 Linuxbridge iptables firewall driver
#在[securitygroup]部分:
enable_security_group = True
firewall_driver = neutron.agent.linux.iptables_firewall.IptablesFirewallDriver

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

（5）配置layer-3代理

编辑/etc/neutron/l3_agent.ini文件

cp /etc/neutron/l3_agent.ini{,.bak}

vim /etc/neutron/l3_agent.ini
#配置网桥接口驱动和外部网络连接
#在[DEFAULT]下添加：
interface_driver = neutron.agent.linux.interface.BridgeInterfaceDriver
external_network_bridge =
#注：这里缺少一个值，为空值

在这里插入图片描述

（6）配置DHCP代理

编辑/etc/neutron/dhcp_agent.ini文件

cp /etc/neutron/dhcp_agent.ini{,.bak}

vim /etc/neutron/dhcp_agent.ini
#配置网桥接口驱动、Dnamasq DHCP的驱动，并启用Metadata
#在[DEFAULT]下添加：
interface_driver = neutron.agent.linux.interface.BridgeInterfaceDriver
dhcp_driver = neutron.agent.linux.dhcp.Dnsmasq
enable_isolated_metadata = True

在这里插入图片描述

（7）配置metadata插件

编辑/etc/neutron/metadata_agent.ini文件

cp /etc/neutron/metadata_agent.ini{,.bak}

vim /etc/neutron/metadata_agent.ini
#配置元数据主机以及共享密码
#在[DEFAULT]部分：
nova_metadata_ip = controller
metadata_proxy_shared_secret = 0

在这里插入图片描述

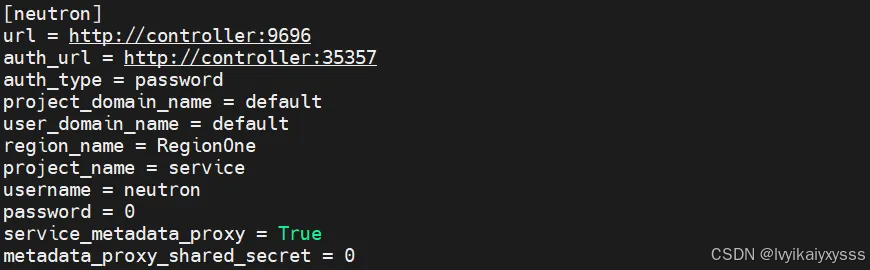

（8）配置Nova服务使用网络

编辑/etc/nova/nova.conf文件

cp /etc/nova/nova.conf{,.bak}

vim /etc/nova/nova.conf
#配置访问参数，启用元数据代理并设置密码
#在[neutron]部分：
url = http://controller:9696
auth_url = http://controller:35357
auth_type = password
project_domain_name = default
user_domain_name = default
region_name = RegionOne
project_name = service
username = neutron
password = 0
service_metadata_proxy = True
metadata_proxy_shared_secret = 0

在这里插入图片描述

6、创建软连接

ln -s /etc/neutron/plugins/ml2/ml2_conf.ini /etc/neutron/plugin.ini

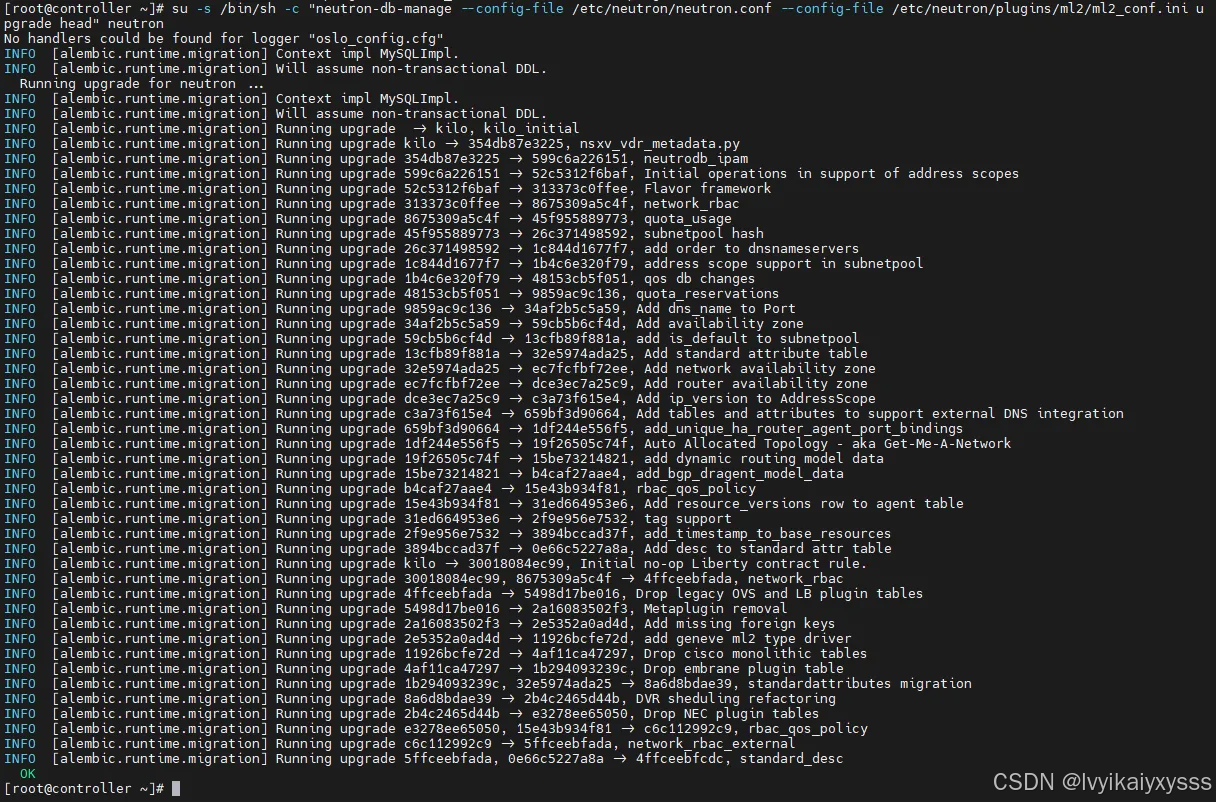

7、同步数据库

su -s /bin/sh -c "neutron-db-manage --config-file /etc/neutron/neutron.conf --config-file /etc/neutron/plugins/ml2/ml2_conf.ini upgrade head" neutron
#注：进入Nova数据库查看是否有数据库表，验证是否同步成功，这里就不展示了

在这里插入图片描述

8、重启计算API服务

systemctl restart openstack-nova-api.service

9、启动Neutron并设置自启动

systemctl enable --now neutron-server.service neutron-linuxbridge-agent.service neutron-dhcp-agent.service neutron-metadata-agent.service neutron-l3-agent.service

以下步骤在compute节点

10、安装并配置Neutron服务

（1）安装Neutron服务

yum install -y openstack-neutron-linuxbridge ebtables ipset

（2）配置Neutron所需插件

修改/etc/neutron/neutron.conf配置文件

cp /etc/neutron/neutron.conf{,.bak}

vim /etc/neutron/neutron.conf
#1.配置RabbitMQ消息队列服务器连接
#在[DEFAULT]下添加：
rpc_backend = rabbit

#在[oslo_messaging_rabbit]下添加：
rabbit_host = controller
rabbit_userid = openstack
rabbit_password = 0

#2.配置Keystone身份认证
#在[DEFAULT]下添加：
auth_strategy = keystone

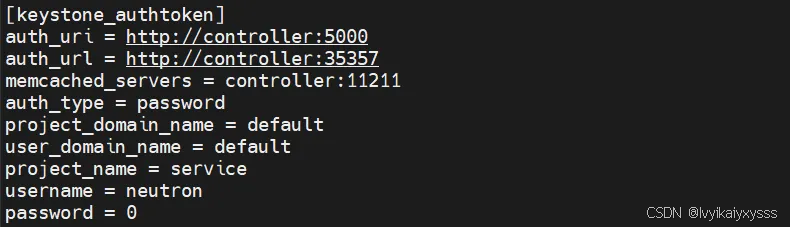

#在[keystone_authtoken]下添加：
auth_uri = http://controller:5000
auth_url = http://controller:35357
memcached_servers = controller:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = neutron
password = 0

#3.配置lock_path锁路径
#在[oslo_concurrency]部分：
lock_path = /var/lib/neutron/tmp

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

（3）配置linux bridge插件

编辑/etc/neutron/plugins/ml2/linuxbridge_agent.ini文件

cp /etc/neutron/plugins/ml2/linuxbridge_agent.ini{,.bak}

vim /etc/neutron/plugins/ml2/linuxbridge_agent.ini
#1.将公共虚拟网络和公共物理网络接口对应起来
#在[linux_bridge]部分：
physical_interface_mappings = provider:eth1

#2.启用VXLAN覆盖网络，配置覆盖网络的物理网络接口的IP地址，启用layer－2 population
#在[vxlan]部分：
enable_vxlan = True
local_ip = 192.168.100.20
l2_population = True

#3.启用安全组并配置 Linuxbridge iptables firewall driver
#在[securitygroup]部分:
enable_security_group = True
firewall_driver = neutron.agent.linux.iptables_firewall.IptablesFirewallDriver

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

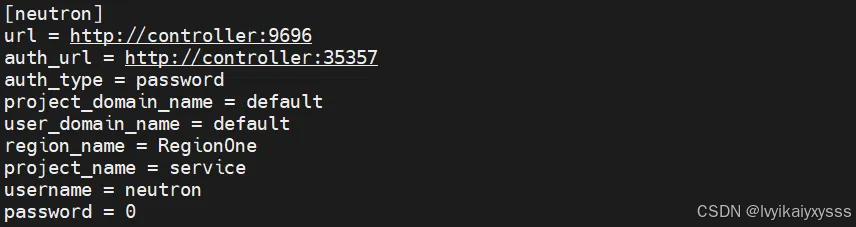

（4）配置Nova服务使用网络

编辑/etc/nova/nova.conf文件

cp /etc/nova/nova.conf{,.bak}

vim /etc/nova/nova.conf
#配置访问参数，启用元数据代理并设置密码
#在[neutron]部分添加：
url = http://controller:9696
auth_url = http://controller:35357
auth_type = password
project_domain_name = default
user_domain_name = default
region_name = RegionOne
project_name = service
username = neutron
password = 0

在这里插入图片描述

11、重启nova

systemctl restart openstack-nova-compute.service

12、启动neutron并设置自启动

systemctl enable --now neutron-linuxbridge-agent.service

以下步骤在controller节点

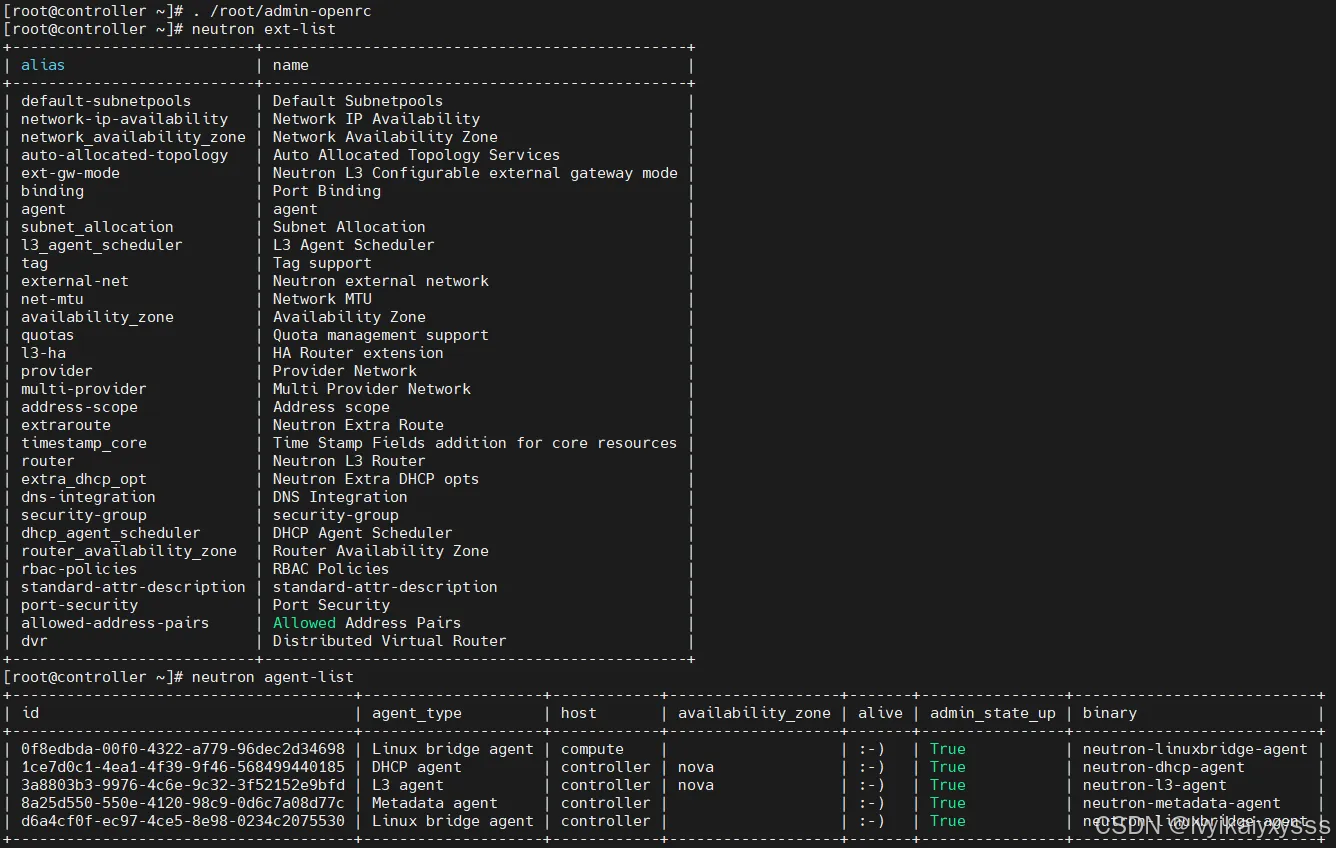

13、验证操作

. /root/admin-openrc

neutron ext-list
neutron agent-list
#注：Linux bridge agent，DHCP agent，L3 agent，Matedata agent都要列出来，即服务正常

在这里插入图片描述
