【七】OpenStack(M版)双节点搭建 之 Dashboard图形化的安装与配置

Dashboard（Horizon）是一个Web接口，可使云平台管理员以及用户管理不同的OpenStack资源以及服务。Dashboard提供了一个模块化的、基于Web的图形化界面服务门户。用户可以通过浏览器使用这个Web图形化界面来访问、控制其计算、存储和网络资源，如启动云主机、分配IP地址、设置访问控制等。

以下步骤在controller节点

1、安装并配置Dashboard服务

#1.安装服务
yum -y install openstack-dashboard

#2.配置Dshboard所需组件
#修改/etc/openstack-dashboard/local_settings配置文件
cp /etc/openstack-dashboard/local_settings{,.bak}

vim /etc/openstack-dashboard/local_settings
#找到并修改如下内容：

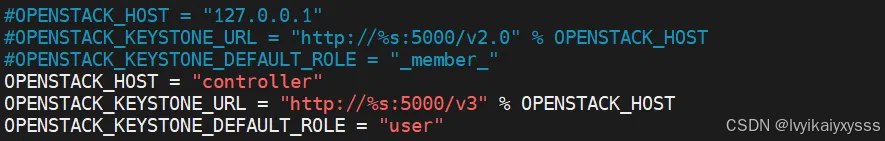

#1.配置控制节点使用Dashboard
OPENSTACK_HOST = "controller"

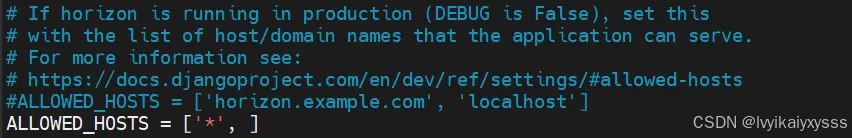

#2.配置允许所有主机访问Dashboard
ALLOWED_HOSTS = ['*', ]

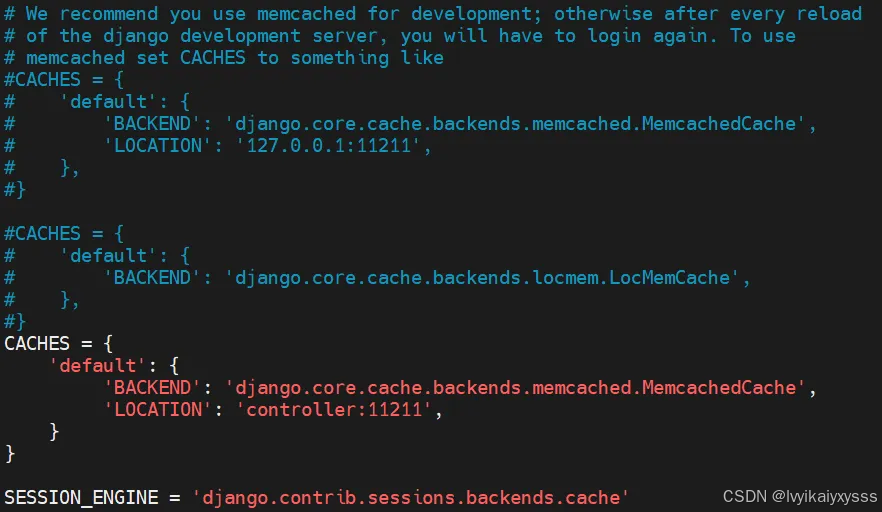

#3.配置memcached的会话存储服务
CACHES = {
    'default': {
         'BACKEND': 'django.core.cache.backends.memcached.MemcachedCache',
         'LOCATION': 'controller:11211',
    }
}
#添加以下内容：
SESSION_ENGINE = 'django.contrib.sessions.backends.cache'

#4.启用身份验证
OPENSTACK_KEYSTONE_URL = "http://%s:5000/v3" % OPENSTACK_HOST

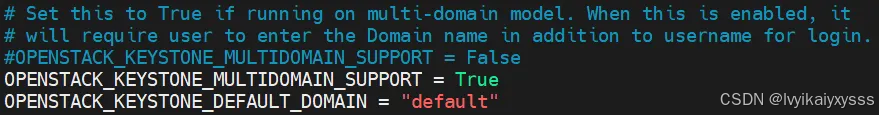

#5.启用域支持
OPENSTACK_KEYSTONE_MULTIDOMAIN_SUPPORT = True

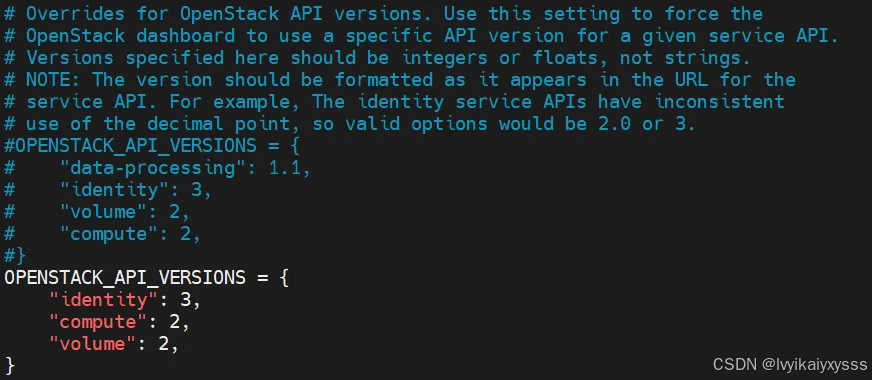

#6.配置API版本
OPENSTACK_API_VERSIONS = {
    "identity": 3,
    "compute": 2,
    "volume": 2,
}

#7.配置域
OPENSTACK_KEYSTONE_DEFAULT_DOMAIN = "default"

#8.配置用户
OPENSTACK_KEYSTONE_DEFAULT_ROLE = "user"

2、重启apache和memcached服务

systemctl restart httpd.service memcached.service

以下步骤在浏览器中操作

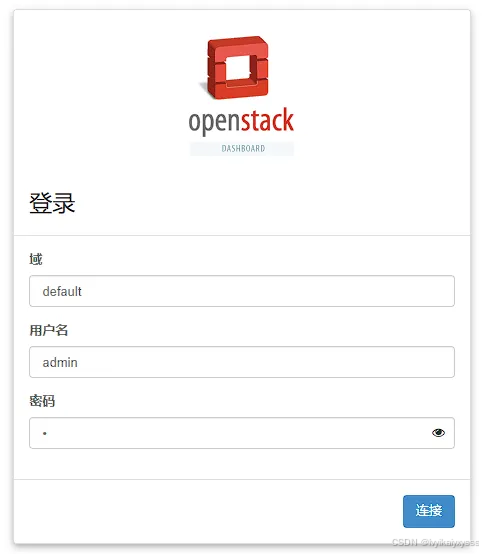

3、浏览器访问

浏览器打开，键入controllerIP地址。如：http://192.168.100.10/dashboard
域：default
用户名：admin
密码：0

4、在web界面创建网络设置访问规则以及创建用户云主机

（1）创建内部网络

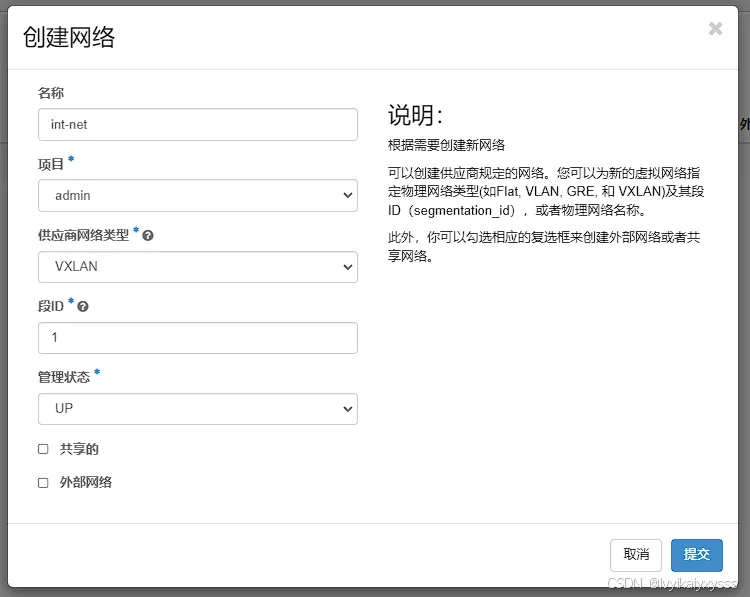

创建云主机内部网络：
点击左侧 【管理员】—>【系统】—>【网络】—>右上角【创建网络】

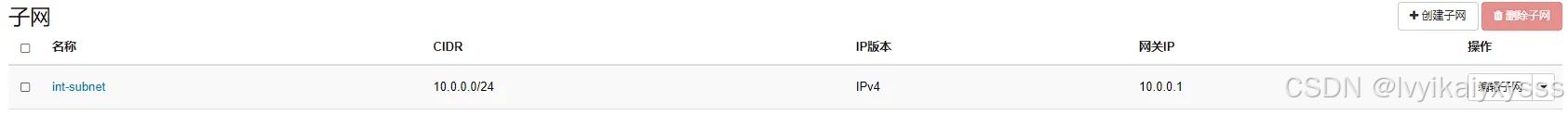

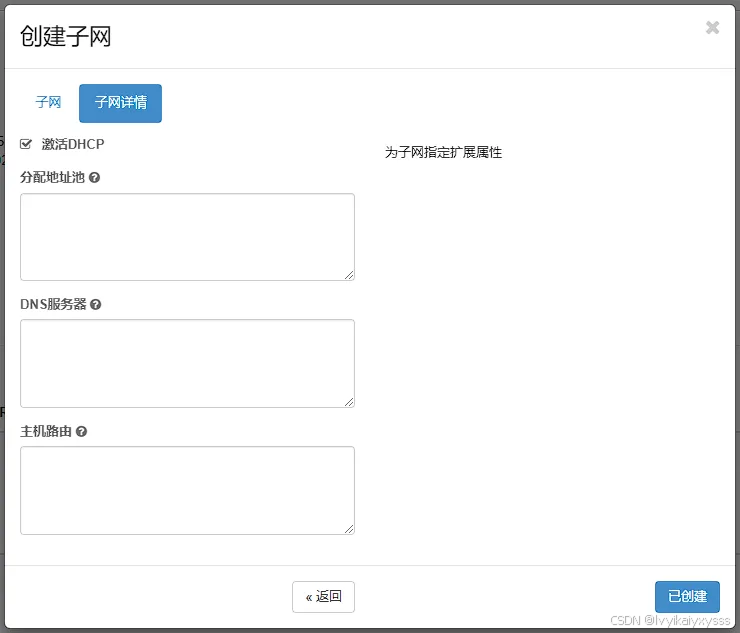

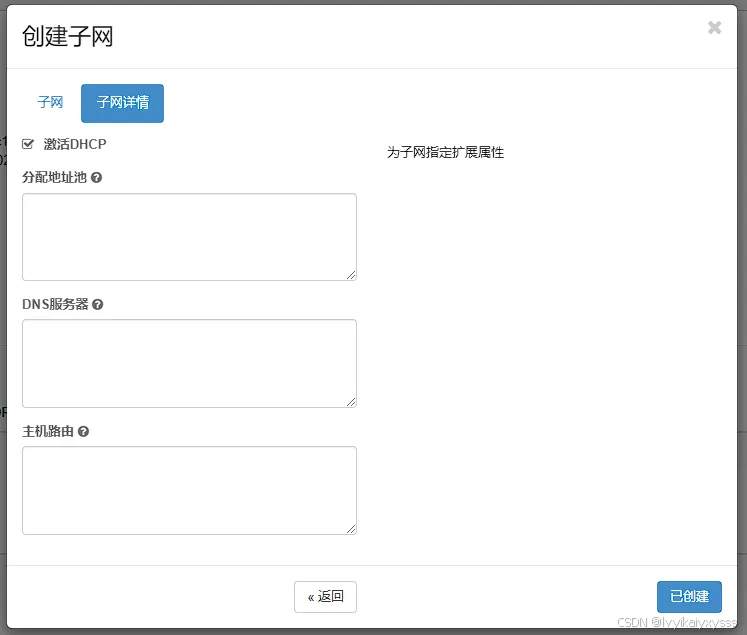

创建内部网络的子网：

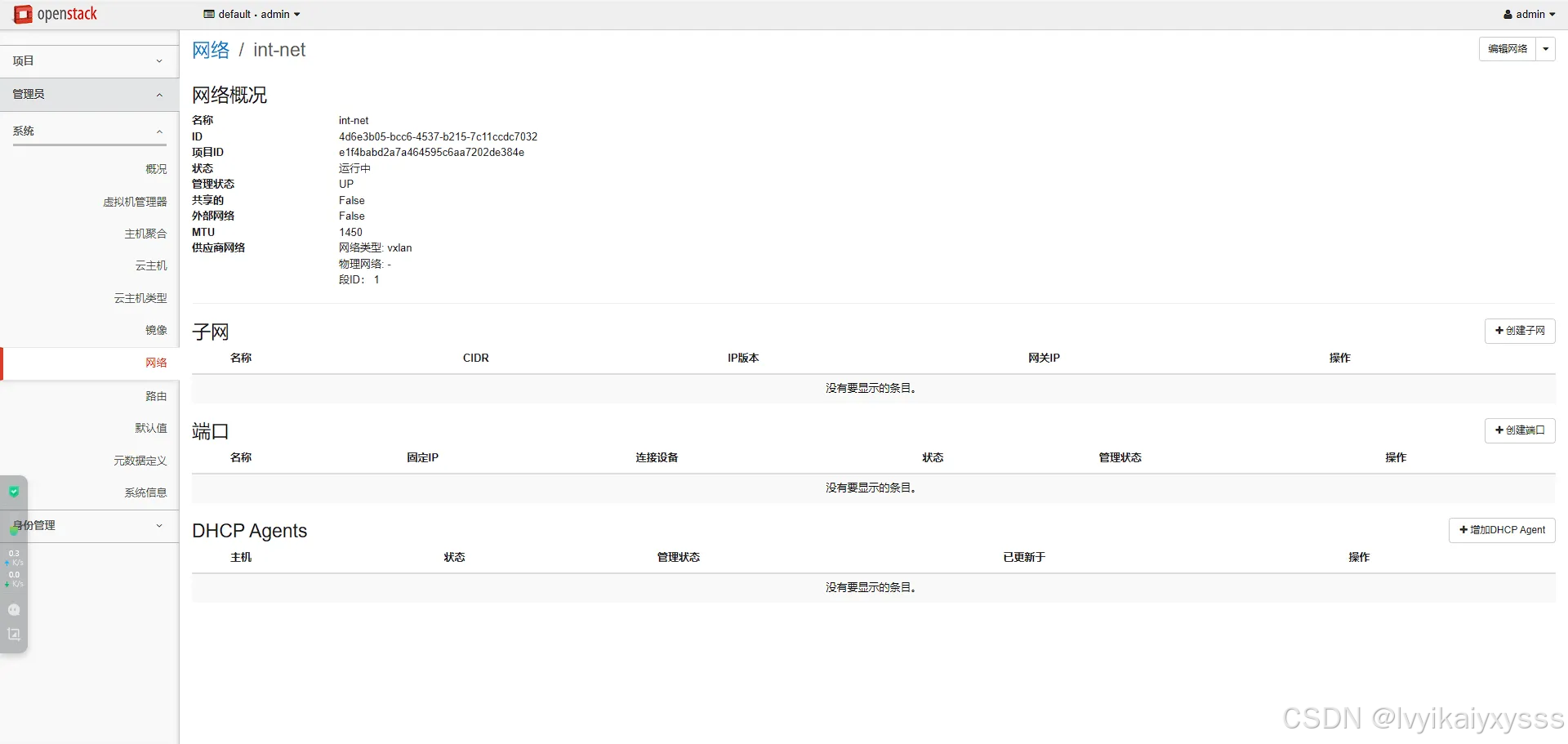

点击"int_net" —> 右上角【创建子网】

（2）创建外部网络

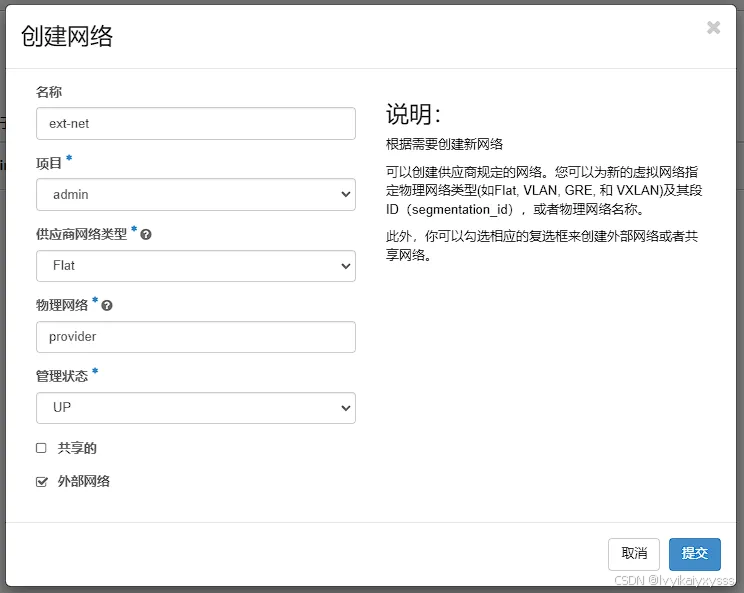

创建云主机外部浮动网络
点击左侧 【管理员】—>【系统】—>【网络】—>右上角【创建网络】

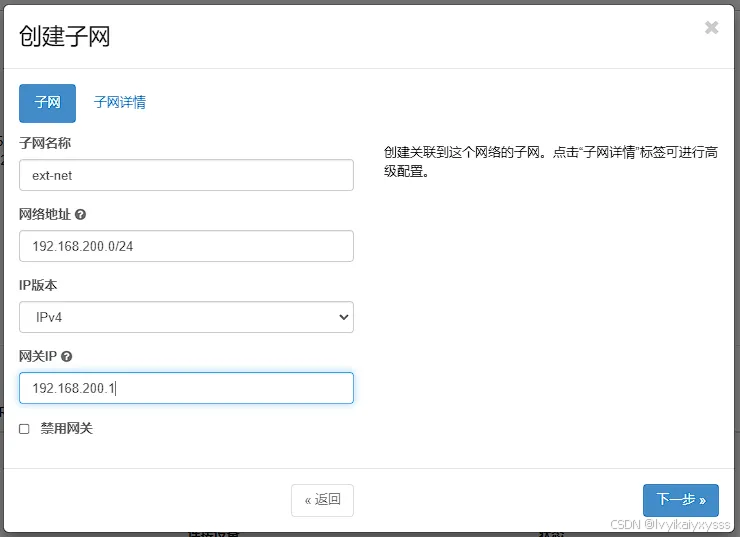

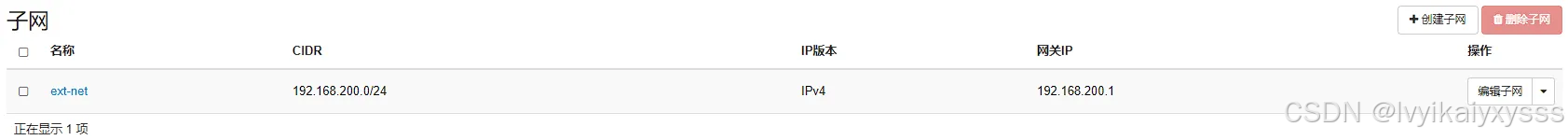

创建子网，此时子网需要和虚拟机的eth1网卡网段相对应：
点击"int_net" —> 右上角【创建子网】
注意：此处子网需要和虚拟机的eth1网卡网段相对应

（3）创建路由

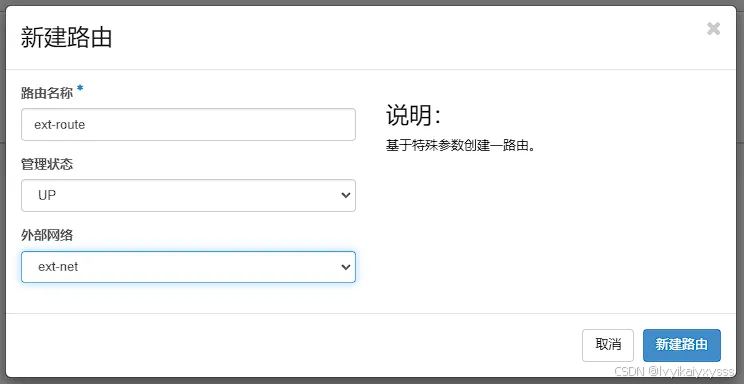

创建路由：

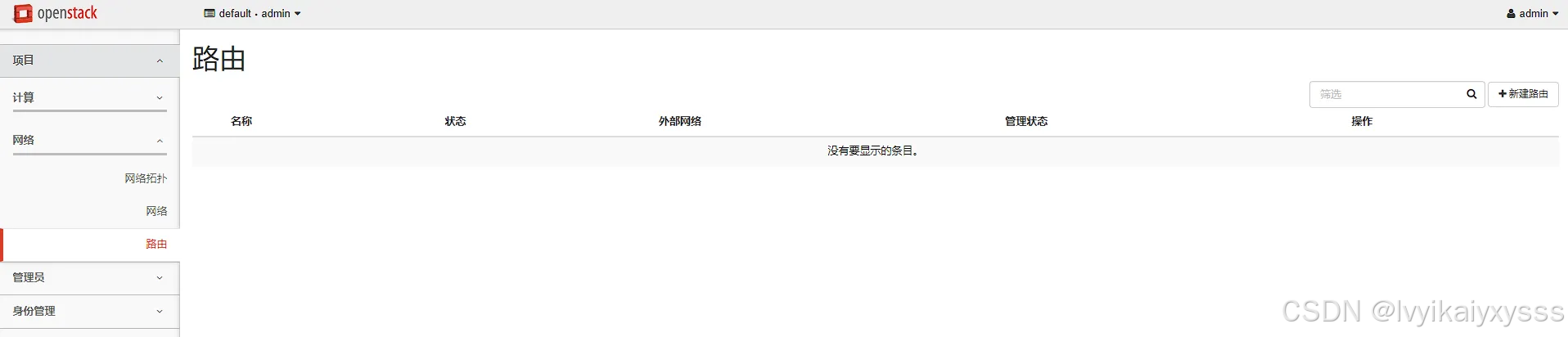

点击左侧【项目】—>【网络】—>【路由】—> 右上角【新建路由】

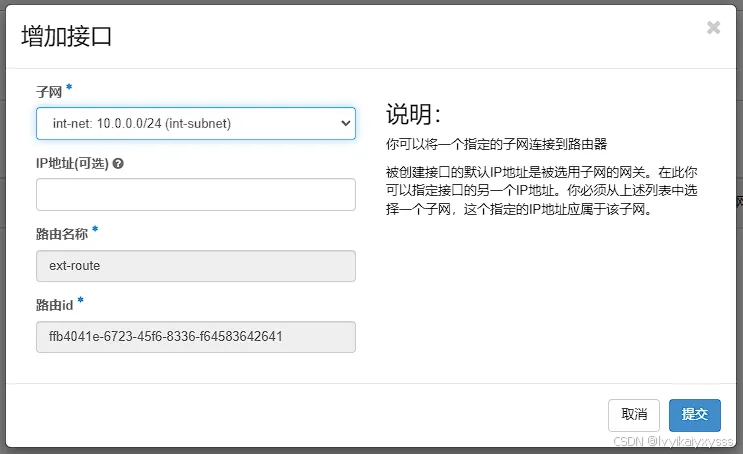

增加接口：
点击"ext-router" —> 选择【接口】 —> 右上角【增加接口】

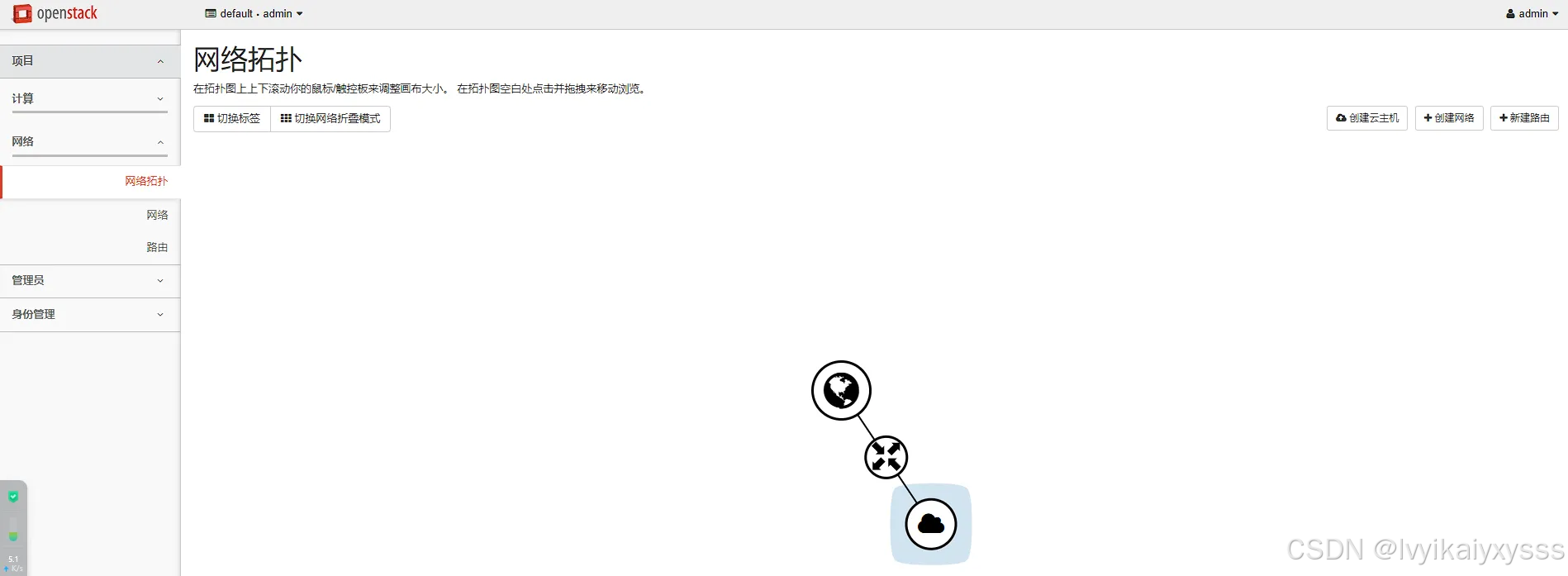

查看网络拓扑图：
点击左侧【项目】—>【网络】—>【网络拓扑】

5、创建云主机

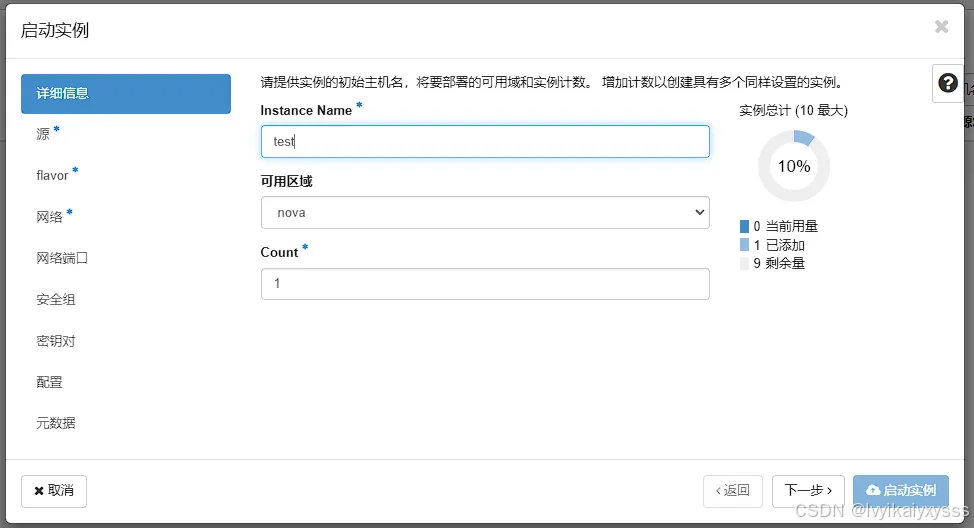

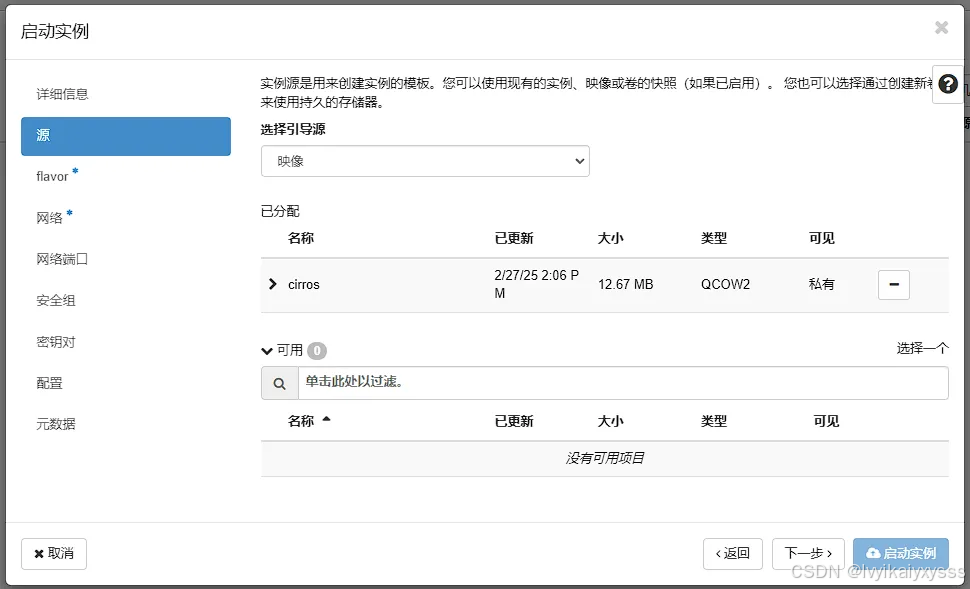

点击左侧【项目】—>【计算】—>【云主机】—> 右上角【创建云主机】
名字自定义
选定之前上传的【cirros镜像】

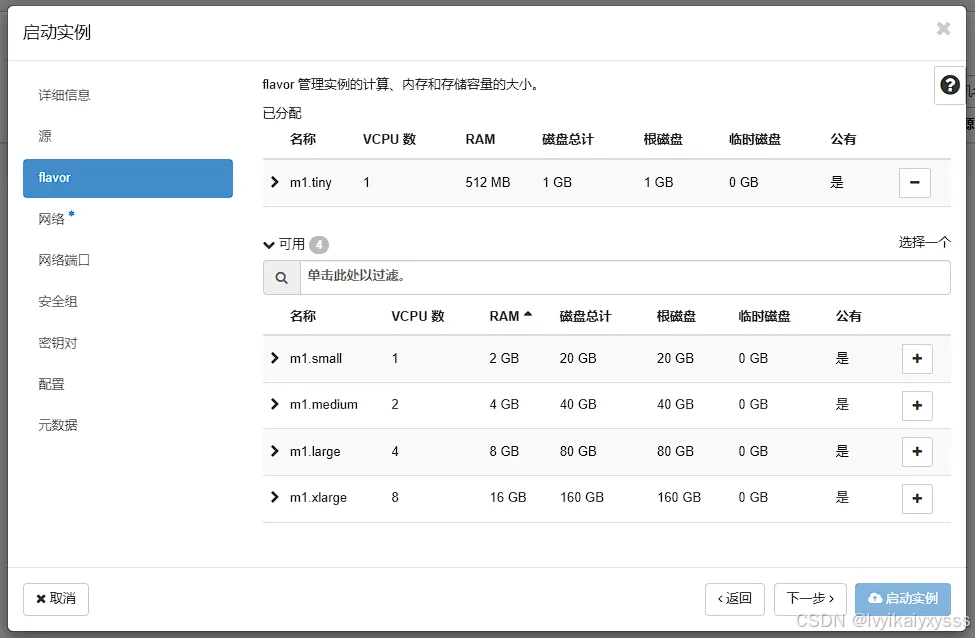

选定云主机大小【m1.tiny】，因为cirros镜像很小，所以m1.tiny可以运行

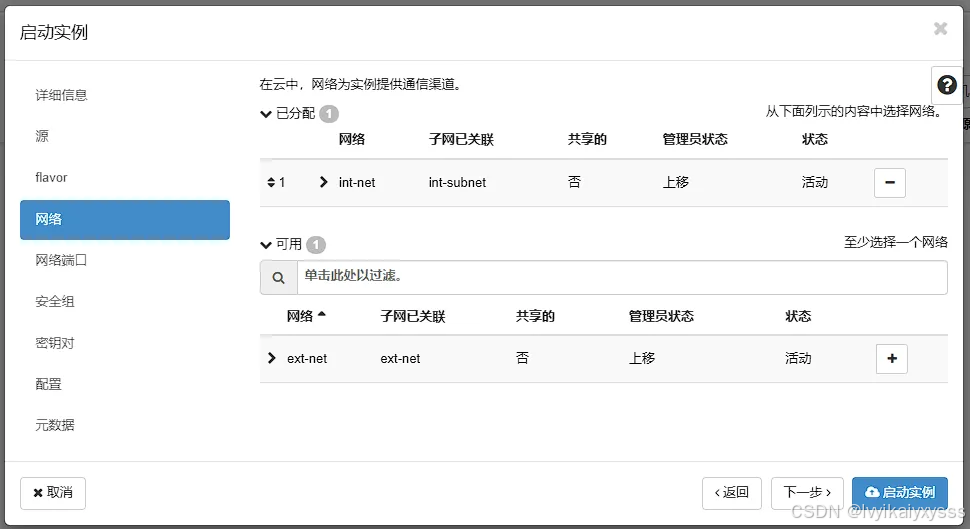

选定云主机网络【int-net】，也就是云主机的内部网络

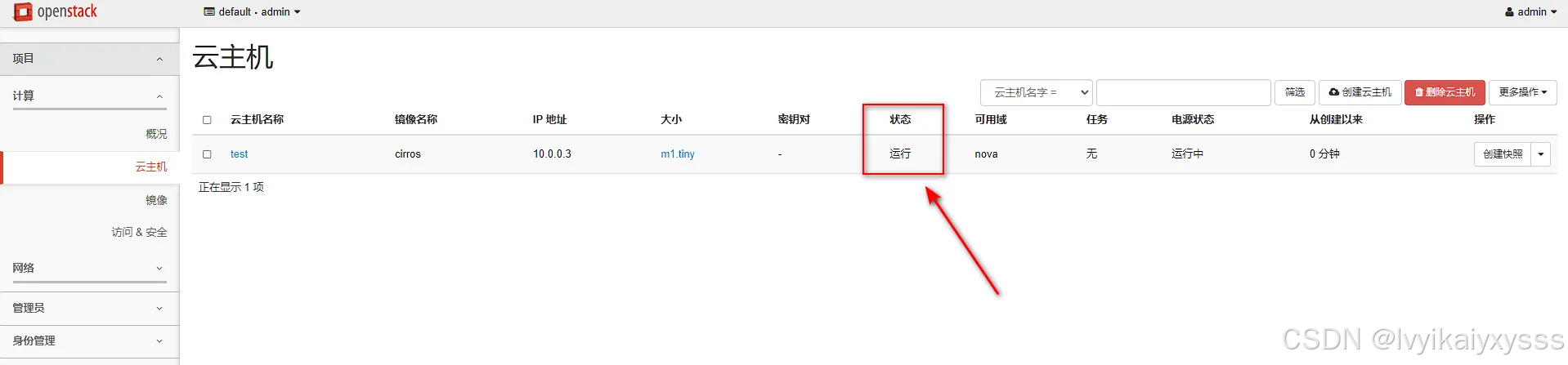

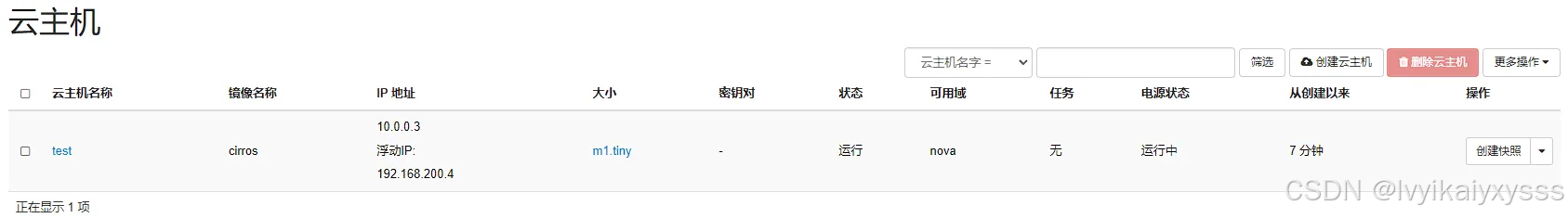

点击【启动实例】，等待云主机状态变成【运行】

6、绑定浮动IP

点击右侧"▼"，在下拉列表中选择【绑定浮动IP】

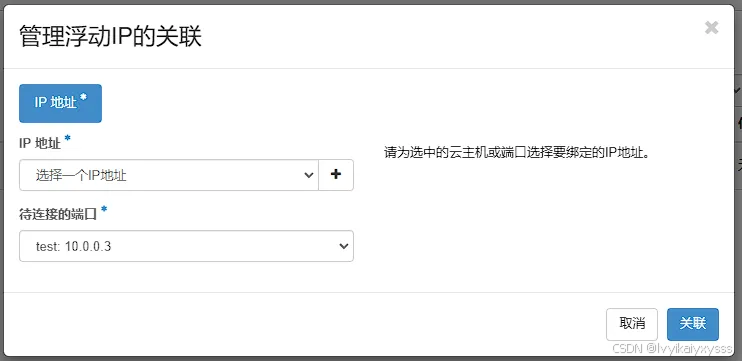

在【IP地址】处点击"+"，在资源池中选择【ext-net】，点击【分配IP】
点击【关联】进行绑定浮动IP

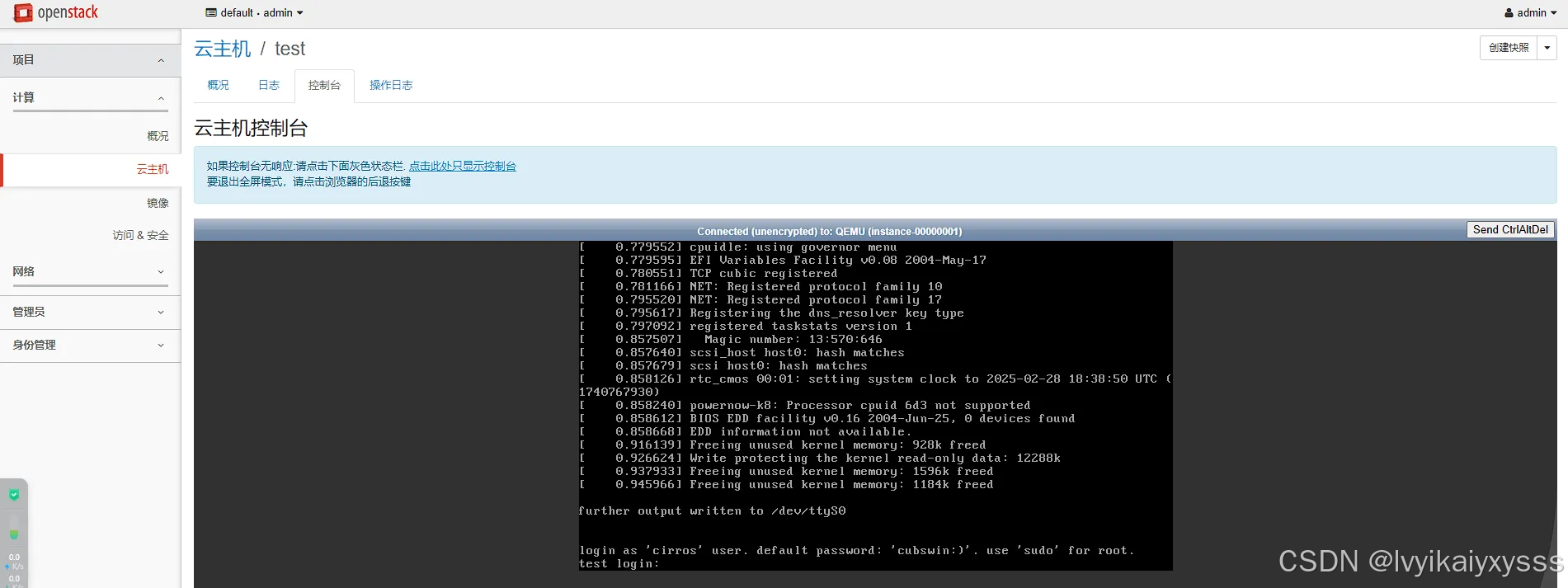

7、查看云主机详情，访问云主机的网页控制台

8、配置管理规则

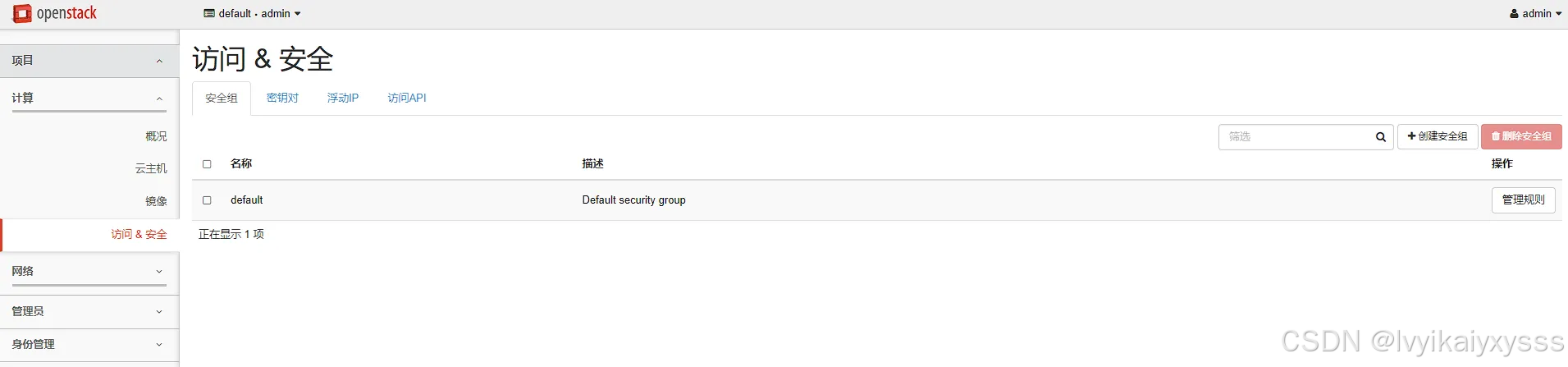

点击左侧【项目】 —> 【计算】 —> 【访问&安全】

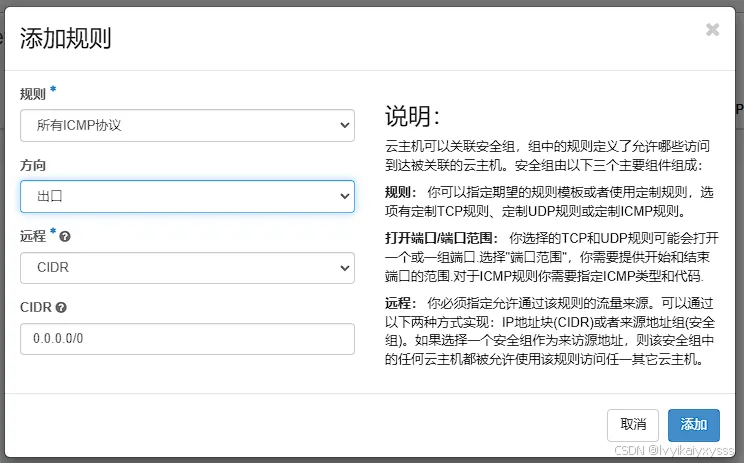

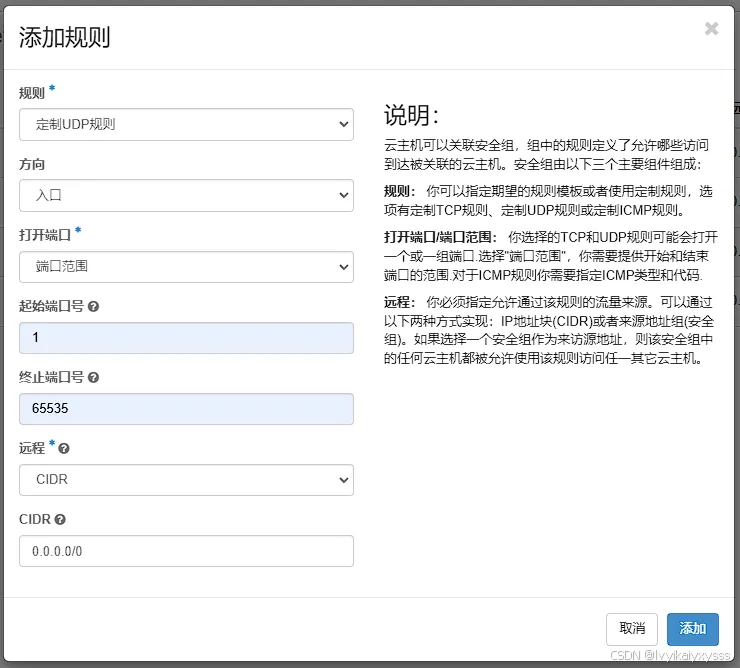

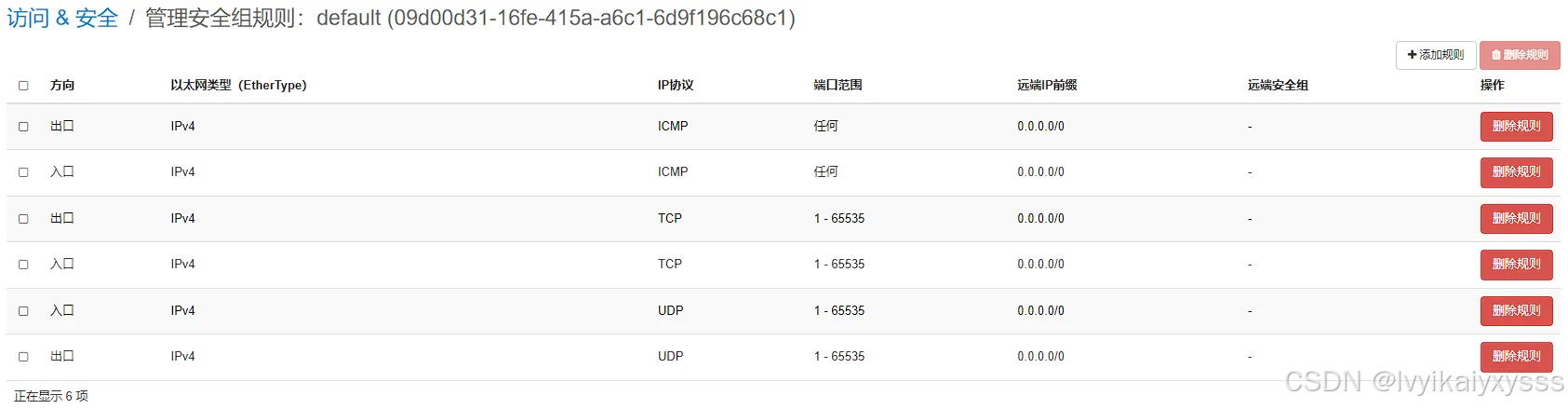

点击右侧【管理规则】，删除原有规则，添加下图所示规则

至此，就已经可以通过当前的Windows平台使用连接器连接到云主机

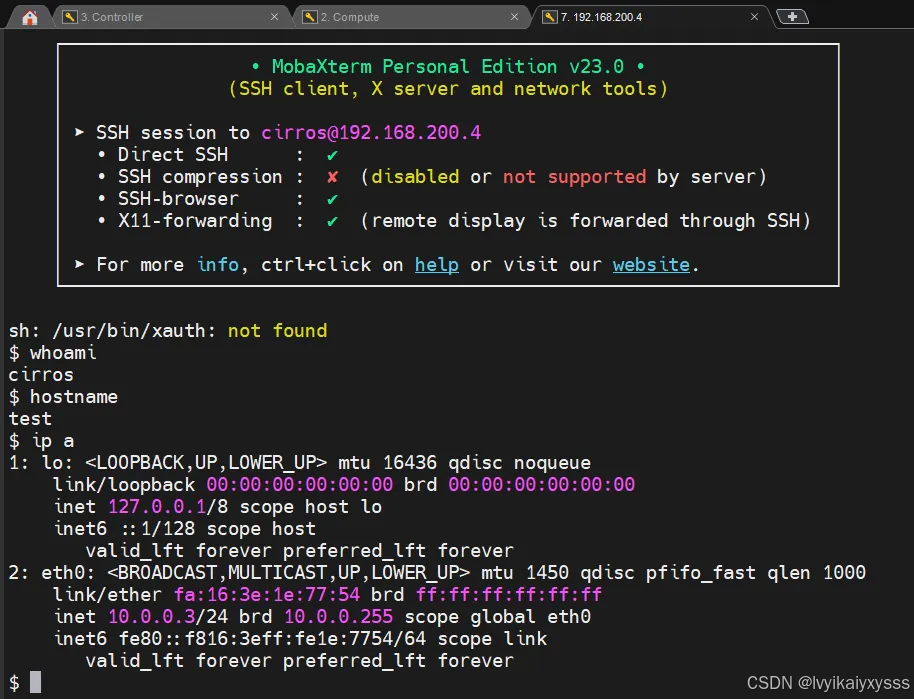

9、连接云主机

使用连接器，通过刚创建的实例的浮动IP地址进行连接，输入用户名和密码登录即可
user：cirros
password：cubswin:)
