一、离散报警步骤

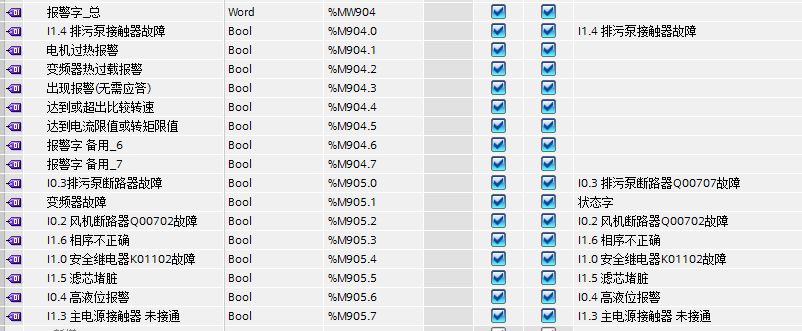

1、在PLC中创建一个数据块
或者也可以在DB块中创建。

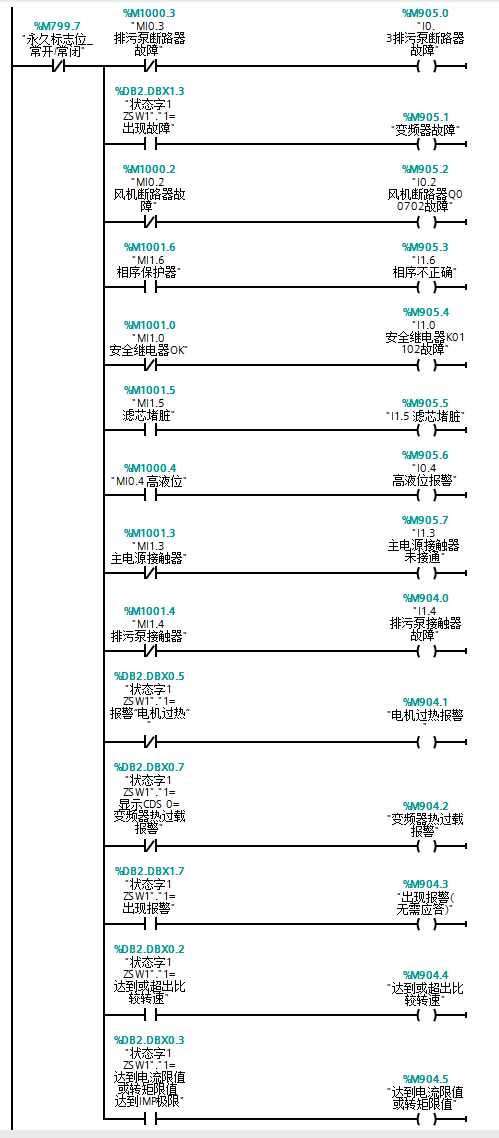

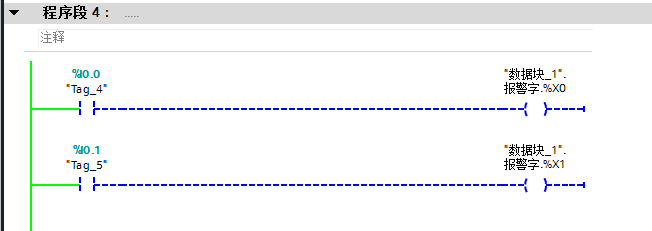

2、触发梯形图
在DB块中的模样

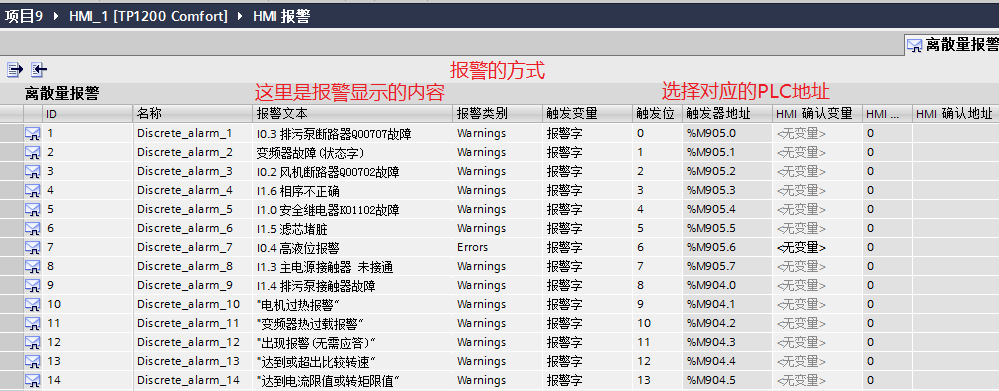

3、HMI报警
在HMI报警中添加
用DB块的模样

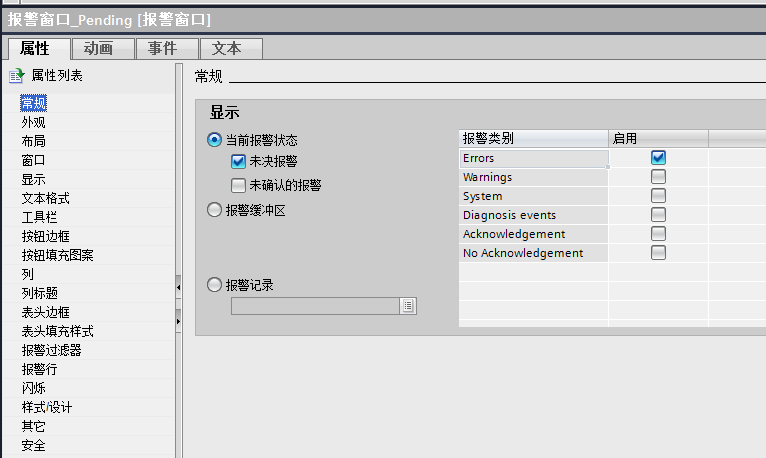

4、弹窗的选择(弹窗过多在这里删除和添加)也可以改变大小
删除后,也可以通过右侧添加,并编辑其属性。

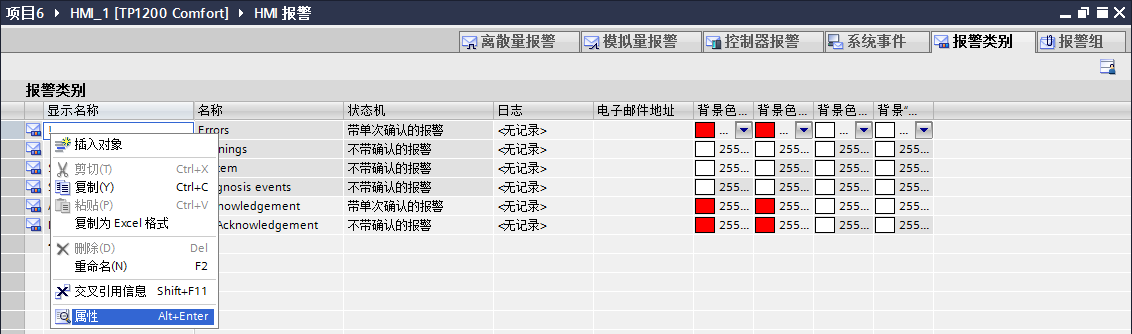

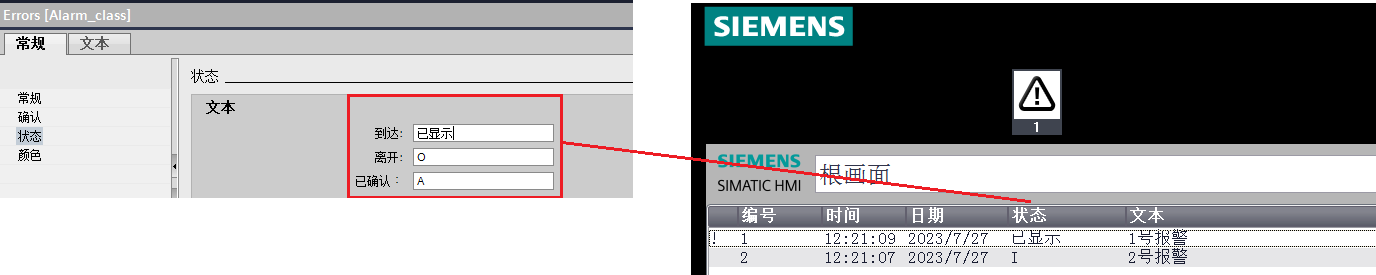

5、其他报警的相关设置

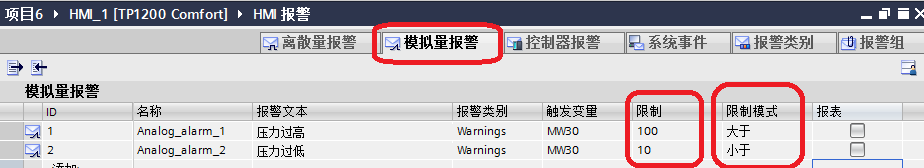

二、模拟量报警
三、报警记录

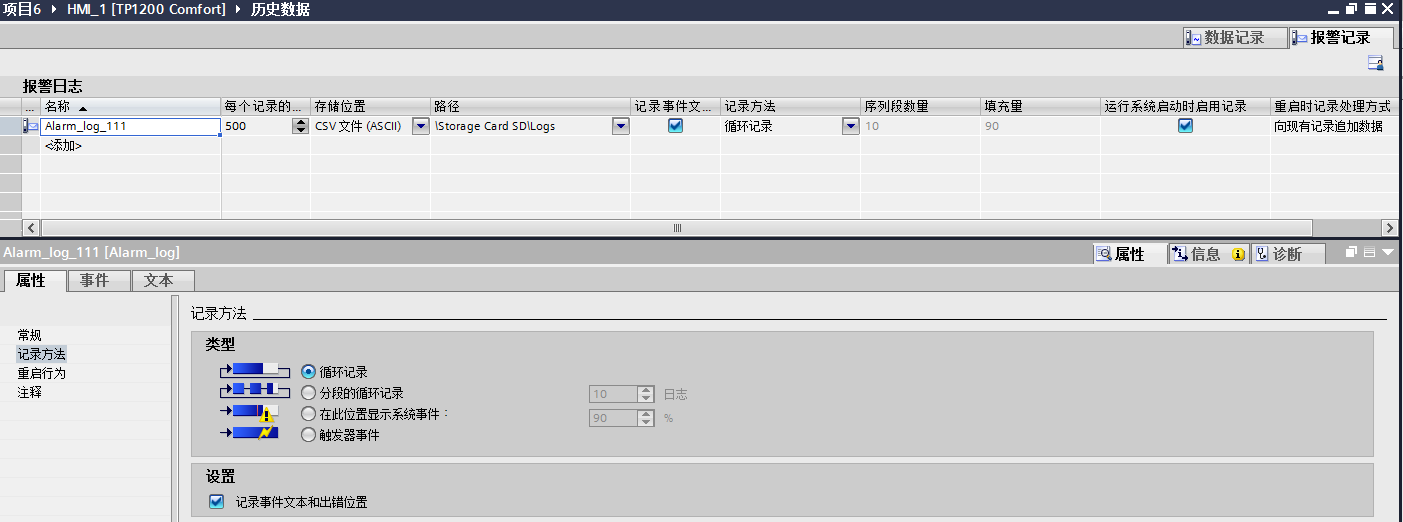

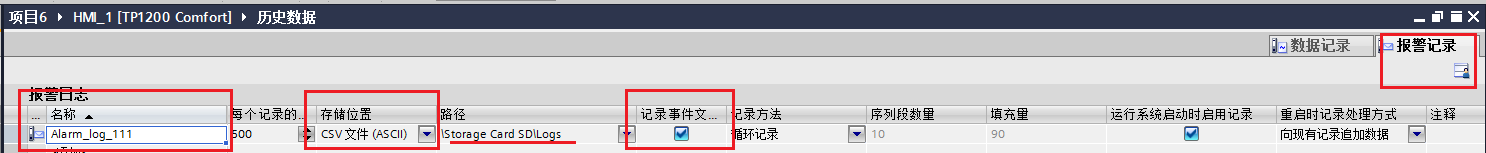

1、创建

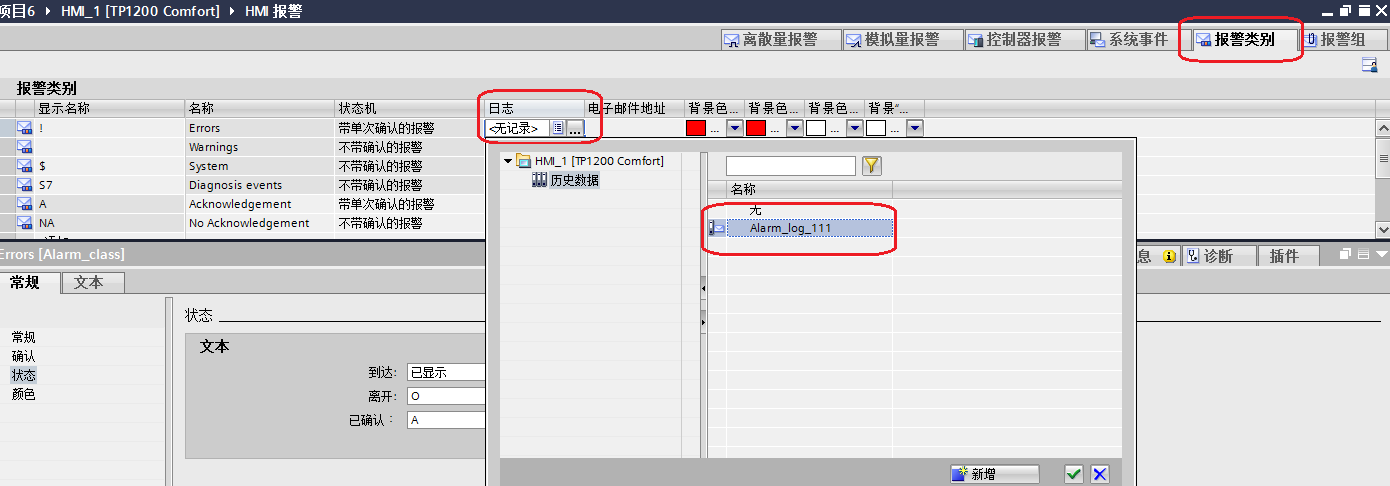

2、在报警类别中选择历史数据的数据链

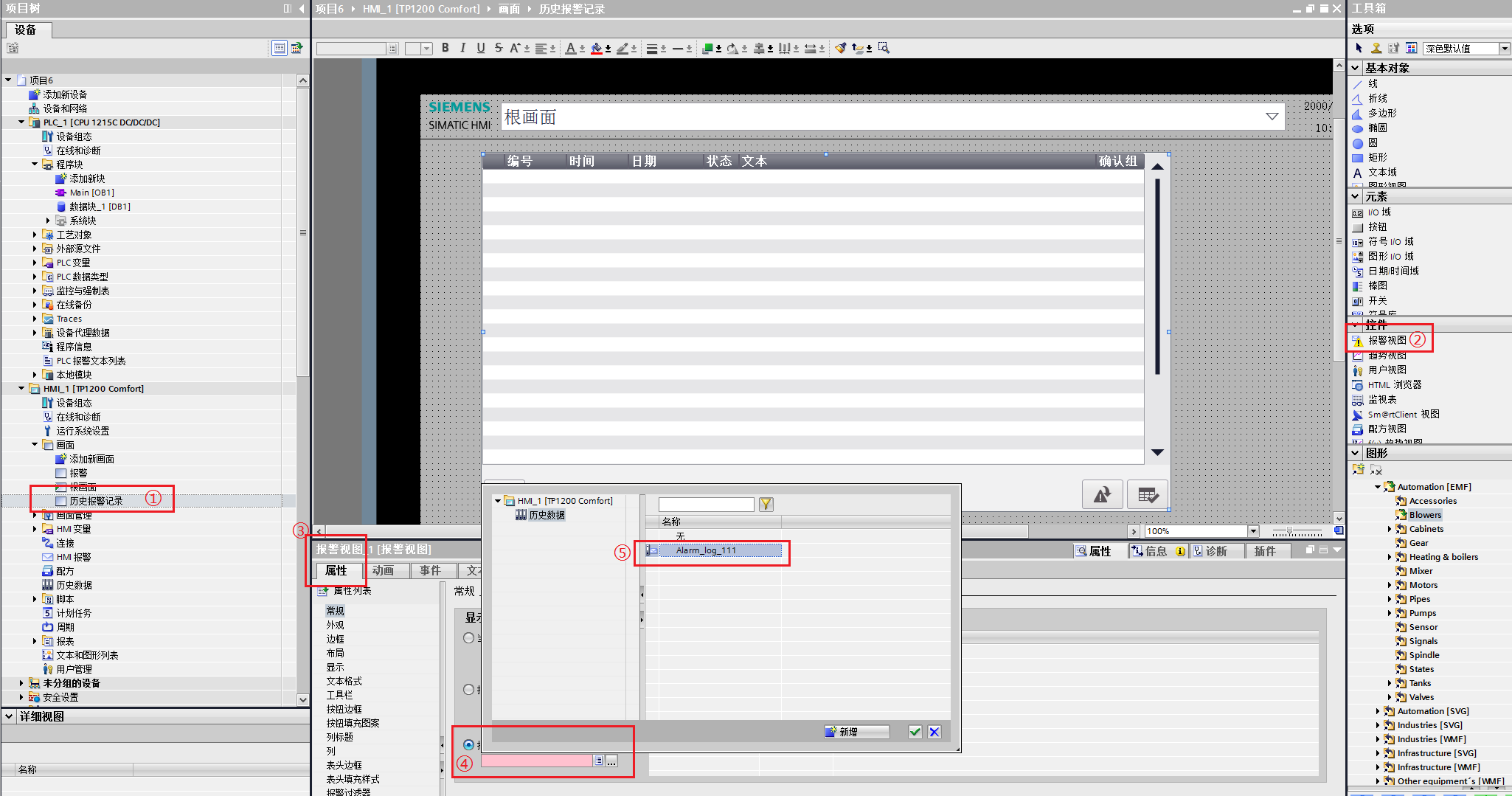

3、在触摸屏界面中添加报警记录视图
首先在历史数据中添加
1、在PLC中创建一个数据块
或者也可以在DB块中创建。
2、触发梯形图
在DB块中的模样
3、HMI报警
在HMI报警中添加
用DB块的模样
4、弹窗的选择(弹窗过多在这里删除和添加)也可以改变大小
删除后,也可以通过右侧添加,并编辑其属性。
5、其他报警的相关设置
1、创建
2、在报警类别中选择历史数据的数据链
3、在触摸屏界面中添加报警记录视图
首先在历史数据中添加
