该文详细阐述了如何下载MNConfig软件，注册账号，配置联网方式（主要介绍4G），以及如何将网关与PLC连接进行远程编程和数据同步。对于PLC的IP设置和博图的使用，文中也给出了具体注意事项。
一、下载明牛网站上的MNConfig（用于配置MNGate系列产品）。
二、注册账号。
三、用注册的账号登录MNConfig
四、在左侧BOX列表中,点击BOX列表—右键—添加BOX
五、选择联网方式，一般都是用的4G。
可以用自己的手机卡进行测试。

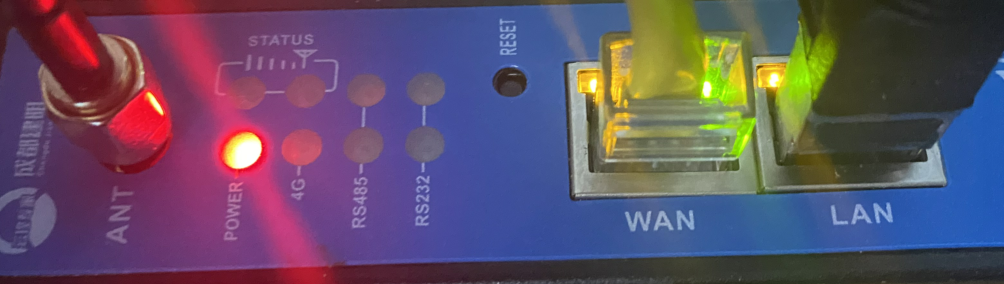

1、插入4G卡，4G指示灯 1s闪烁表示连接正常。
2、将网关的LAN口用网线连接至电脑。
3、添加BOX，选择4G
4、LAN口设置

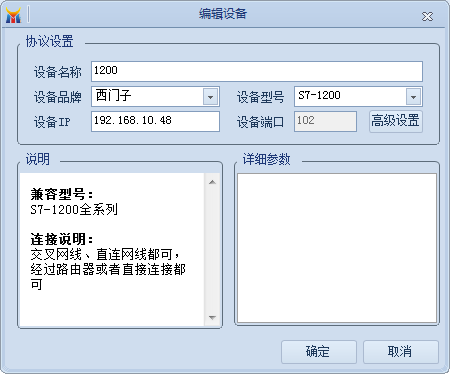

5、添加设备
不可以和网关的LAN口的IP一模一样。
6、点击保存，再点击下载到BOX，再点击上传到云端。
（有时候不能下载，直接重启电脑，或者设置本机的IP地址与原来地址在同一网段中）

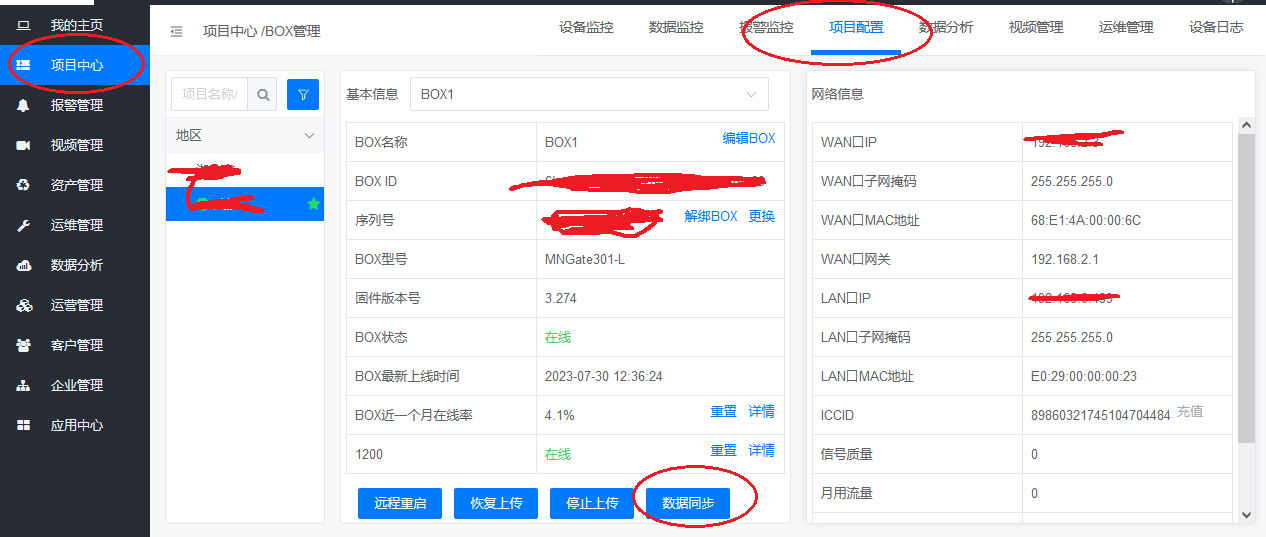

7、点击进入平台，选择数据同步。
8、用网线将网关的LAN口和PLC连接。
9、刷新状态

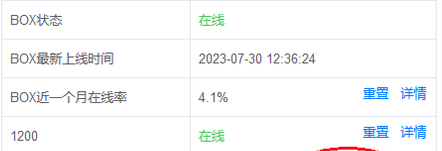

此时，BOX1和1200都会变成绿色，代表其已经上线。
在平台中也可以看见其状态。
如果是300PLC必须建立一个变量监控，其状态才会变成绿色（也要上传至云）。

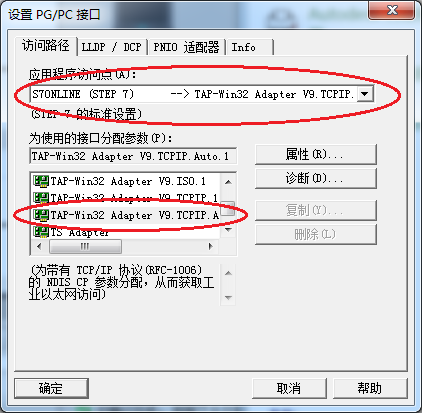

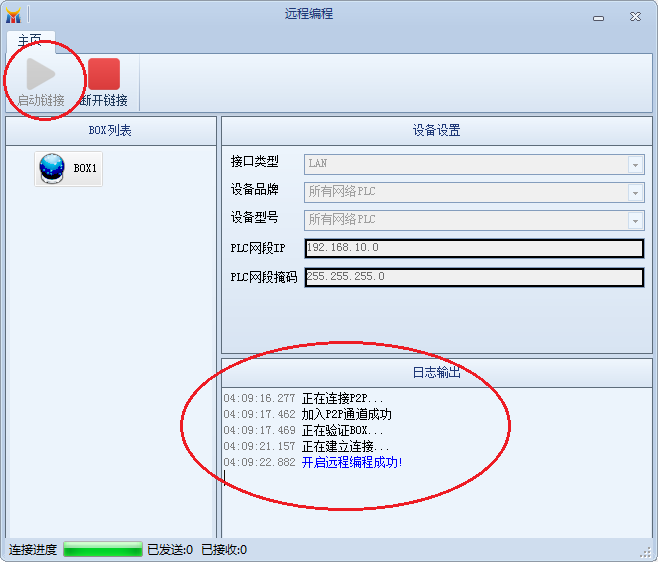

10、远程编程
此处的网段IP必须和PLC+LAN口在同一网段下，且不相同。而后点击启动链接。
提示安装网卡驱动，选择—是！！！

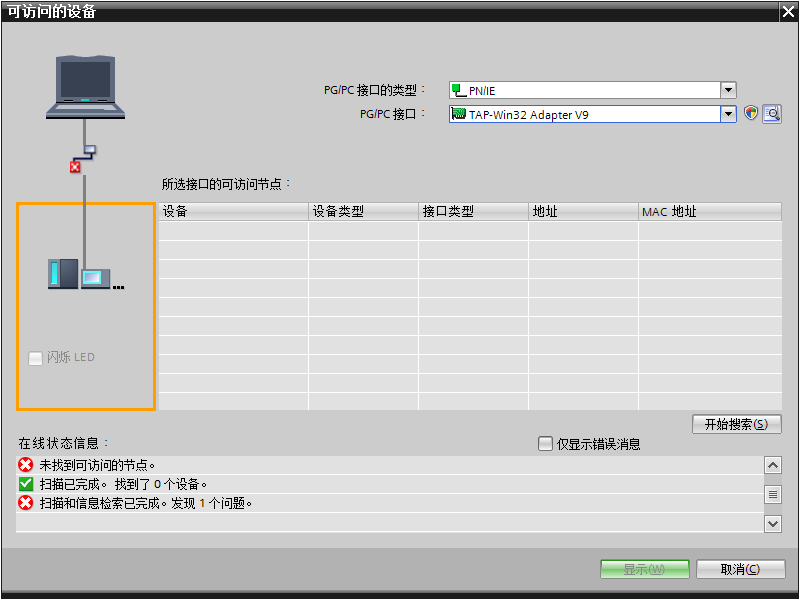

如果用博图在线查找功能，是找不到此PLC设备的。
因为老的设备固件不支持ETH模式。所以建议一定要买支持ETH模式的（一般是2.4以上）。如何解决：当修改博图中PLC的IP时，在下载时，必须需要填写目标设备的当前的IP才能下载。

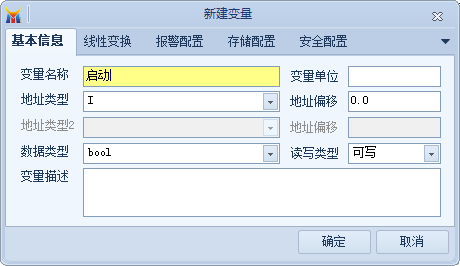

10、可以添加一些变量，需要上传云。
11、此处如果想要监视的话，需要将PLC，智能网关LAN口接入另一个新路由器中（此路由器网段必须和PLC、智能网关在同一网段中，需在路由器中设置），然后将PLC接入路由器，再将电脑接入路由器（注意电脑的IP要同网段）。
也或者直接在云平台网页中监视。
六、用Ethernet联网（用的比较少）
1、用一根网线接入电脑，另一头接入网关的LAN口。选择Ethernet。
2、WAN口的设置
在连接方式中可以选择自动获取
注意的是：此处自动获取的IP不可以和LAN口的IP在同一网段。
假设LAN口的IP是192.168.10.100，PLC的IP也要是192.168.10.xxx。（注意：用PLC编程中的IP地址在编程的时候尽量不要是192.168.0.xxx或192.168.1.xxx，因为家用光猫或路由绝大部分都是用的这两个网段，这样会和智能网关WAN口获取的IP网段会有冲突，导致网关设备连不上网）
3、添加设备：根据现场设备型号进行添加
不可以和网关的LAN口的IP一模一样。
4、LAN口的设置
此处在路由设置中，要选择 开启路由功能。
此处有可能会出现的问题是：PLC可以上线，但是开启远程编程后无法ping通 PLC的IP。原因是BOX的固件版本低于3.32版本的BOX需要开启路由功能才可以使用。
5、点击保存，再点击下载到BOX，再点击上传到云端。
然后点击进入平台，选择数据同步。
6、用网线将网关的LAN口和PLC连接。
用网线将网关的WAN口和家庭路由器的LAN（要能上网）进行连接。
7、刷新状态
此时，BOX1和1200都会变成绿色，代表其已经上线。
在平台中也可以看见其状态。

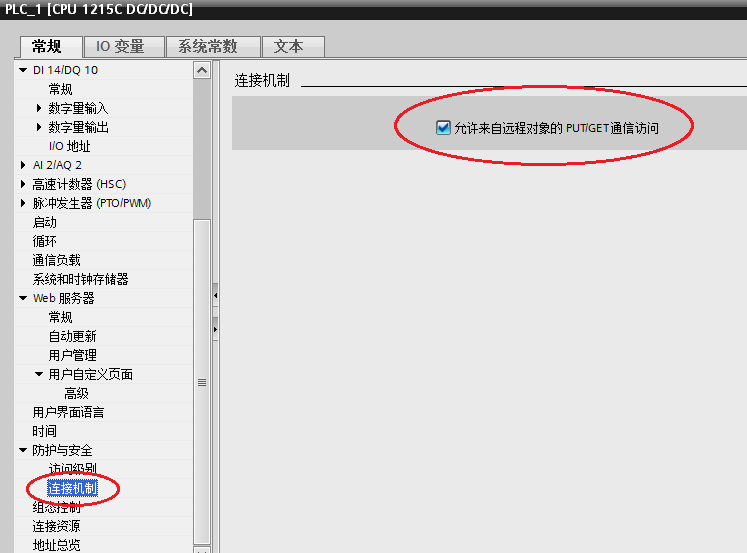

6、针对西门子1200/1500PLC，在PLC属性中，要勾选允许来自远程对象的PUT/GET通信访问。
出现的问题：1200PLC不会上线。
7、添加变量
8、远程编程
此处的网段IP必须和PLC+LAN口在同一网段下，且不相同。而后点击启动链接。
提示安装网卡驱动，选择—是！！！
如果用博图在线查找功能，是找不到此PLC设备的。
如果确定能够下载，直接在博图中选择下载或者转至在线。（第一次在线有可能不稳定）
9、此处如果想要监视的话，需要将PLC，智能网关LAN口接入另一个新路由器中（此路由器网段必须和PLC、智能网关在同一网段中，需在路由器中设置），然后将PLC接入路由器，再将电脑接入路由器（注意电脑的IP要同网段）。
