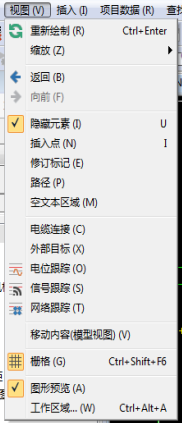

一、栅格设置、背景颜色设置
二、插入设备图标(快捷键 Insert)
按TAB旋转方向
三、¶ 通过左CTRL+ENTER输入
四、移动属性文本、复制格式

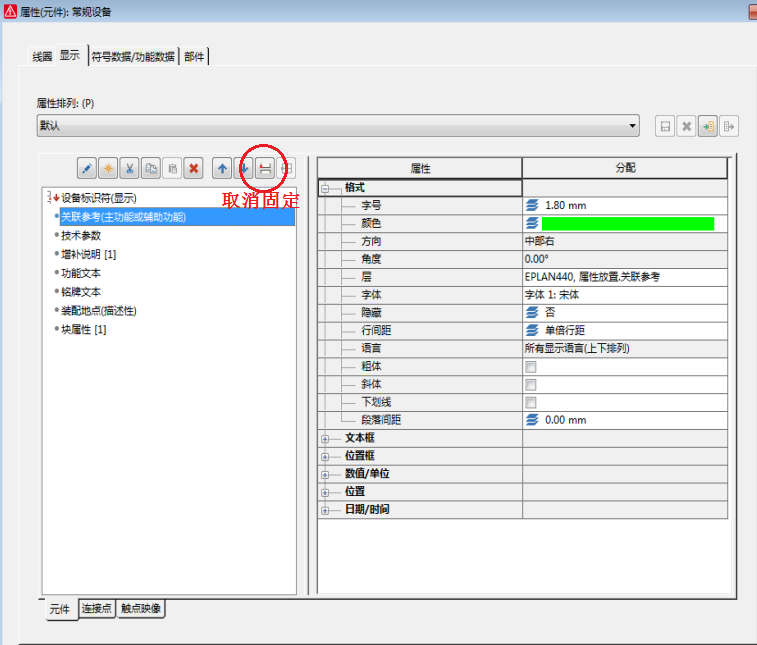

CTRL+B 可以移动设备图形中的相关文本(或者右键—文本—移动属性文本)
![](https://img-blog.csdnimg.cn/39a6e14cc1a240bfa100512c74b1f747.png)
选中要复制的内容——点击:复制格式——框选 被复制格式的内容——点击:指定格式。
五、改变方向(属性中选择相应的变量)

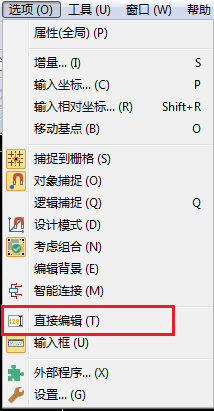

六、直接编辑(可以快速修改元器件名称)

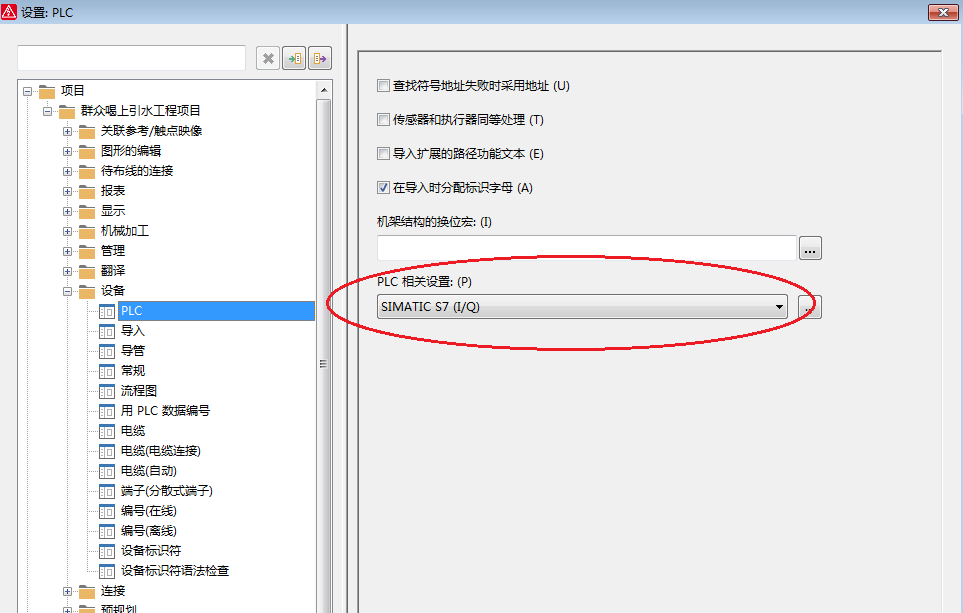

七、PLC绘图相关设置
八、连接定义点

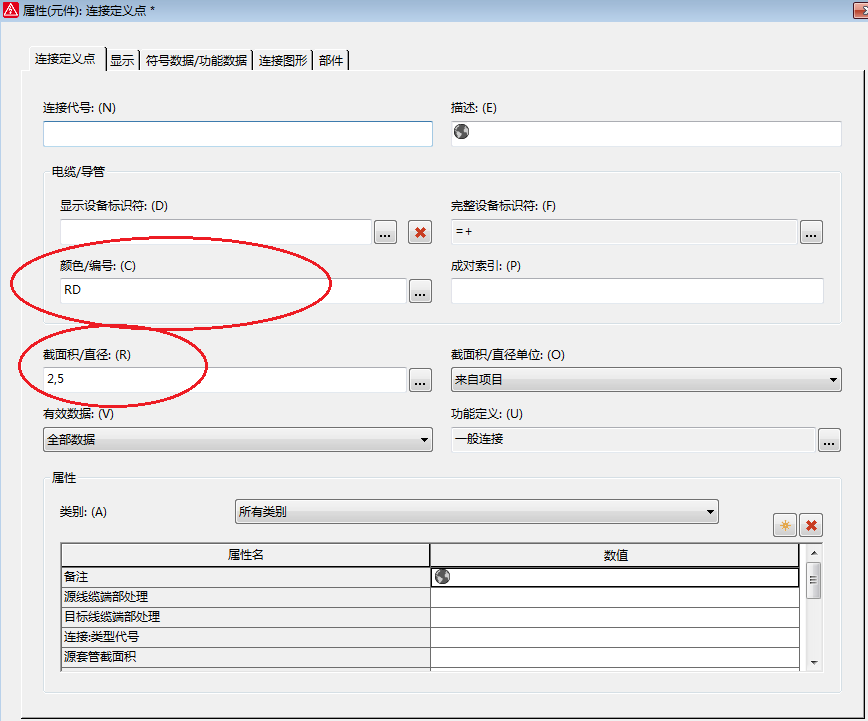

(电缆定义)(SHIFT+F7)

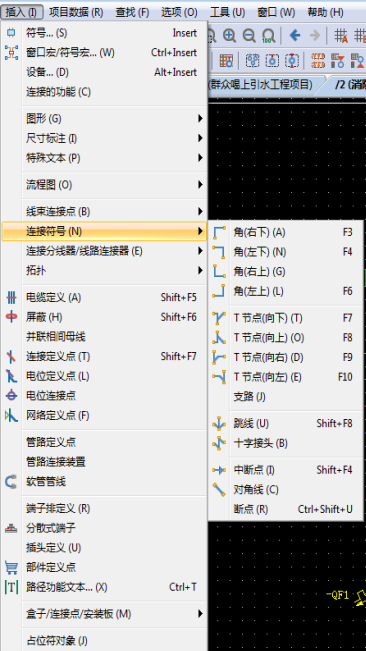

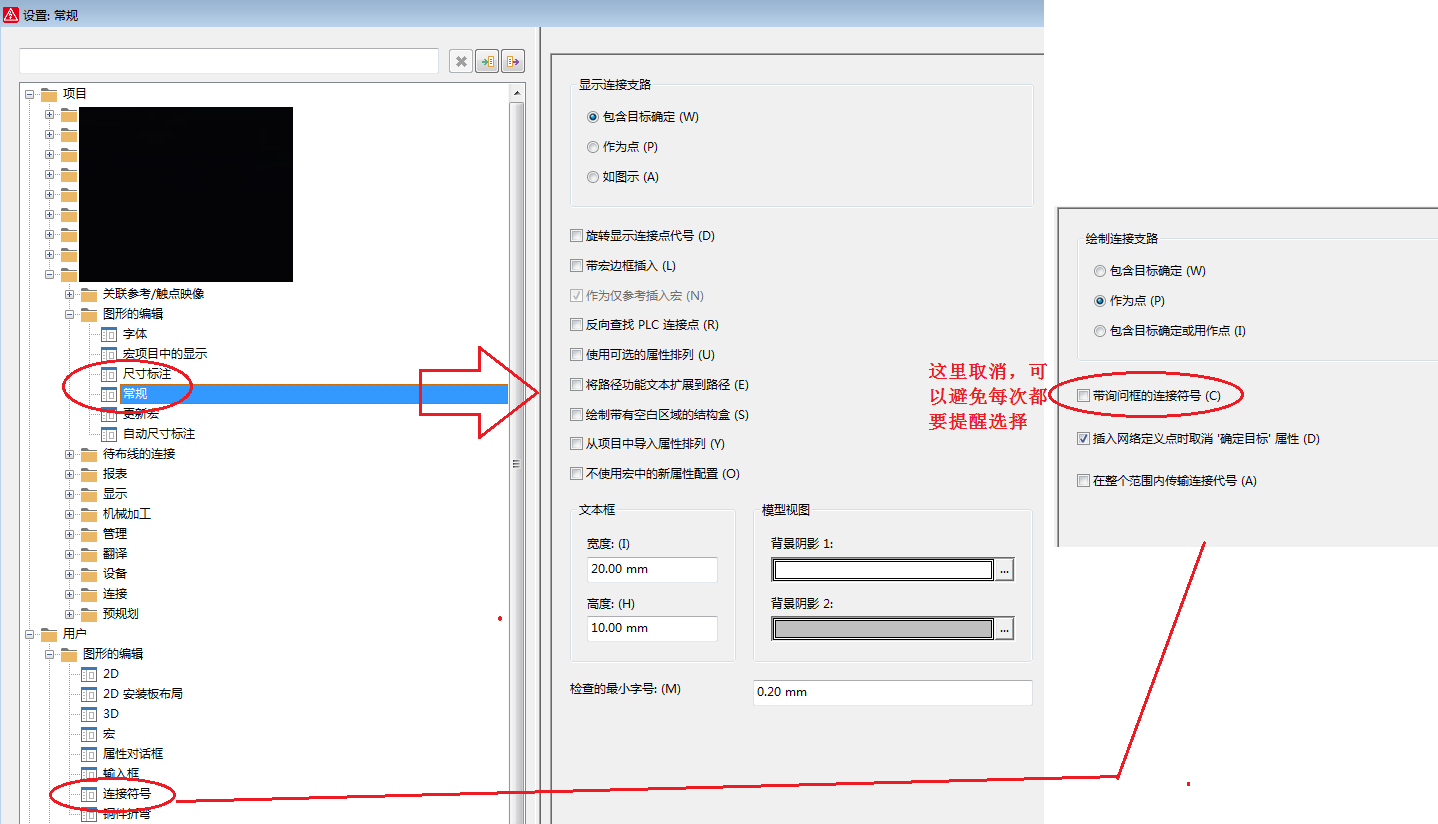

九、连接支路的样式
![](https://img-blog.csdnimg.cn/08b4d5abddec4faf8608c52598db54cb.png)

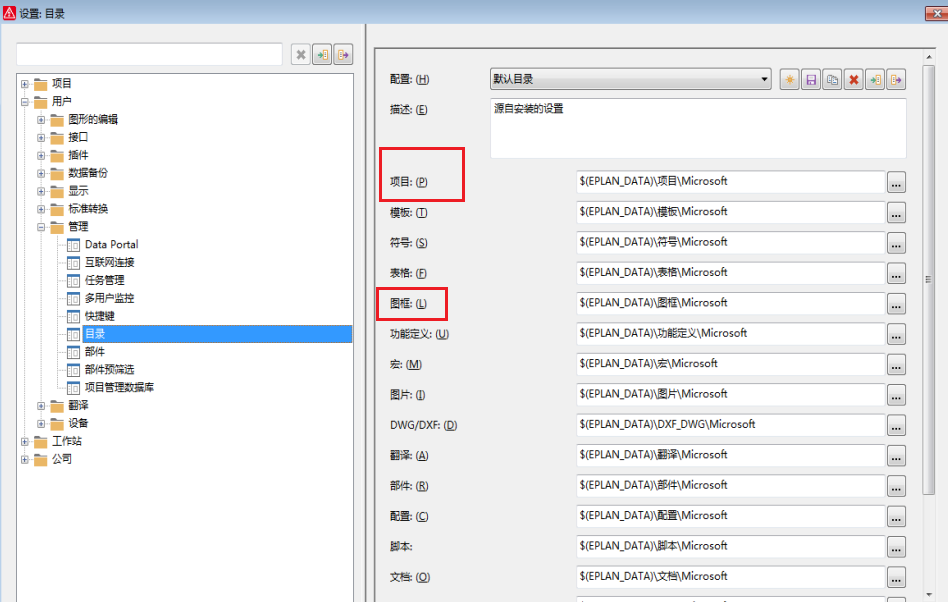

十、目录(修改)
十一、复制、粘贴

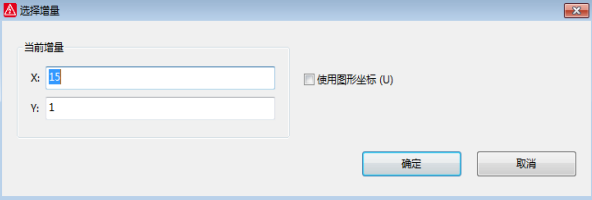

改为英文输入,按X、Y键,可以进行精确定位
十二、多重复制(快捷键D)
选择要复制的目标,右键—多重复制—S键—→键
十三、黑盒以及黑盒连接点![](https://img-blog.csdnimg.cn/a2591787c2a044e0b91aefad2be2ad62.png)
十四、表格式编辑

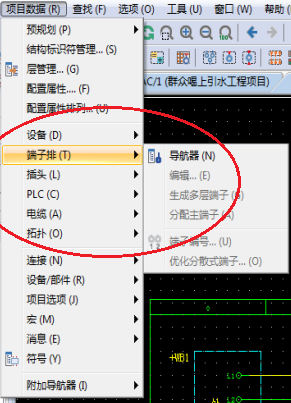

可以对端子或设备进行快速编辑。

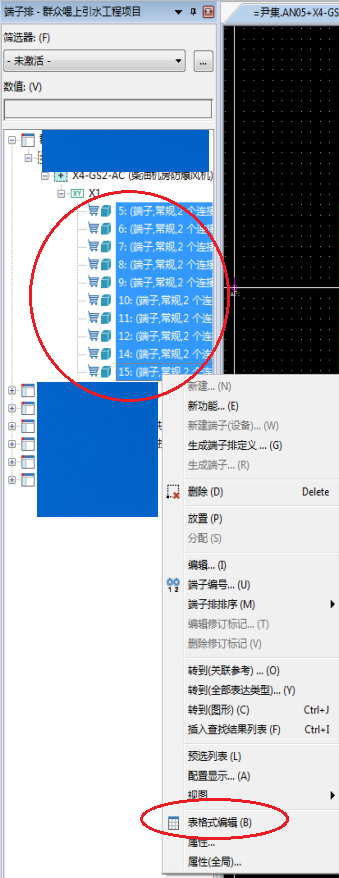

选中后右键—表格式编辑
![](https://img-blog.csdnimg.cn/d0c8b6b8978c4e67878a46bd7d254209.png)
![](https://img-blog.csdnimg.cn/2383702cb60a4b31b4067a8ddf45a693.png)
![](https://img-blog.csdnimg.cn/a457cee6f52c4bd7bfbdca5c8286dd6a.png)

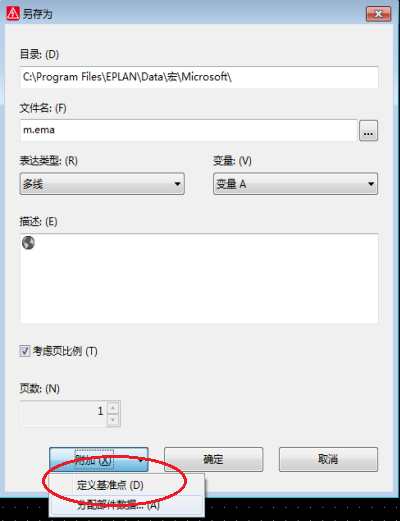

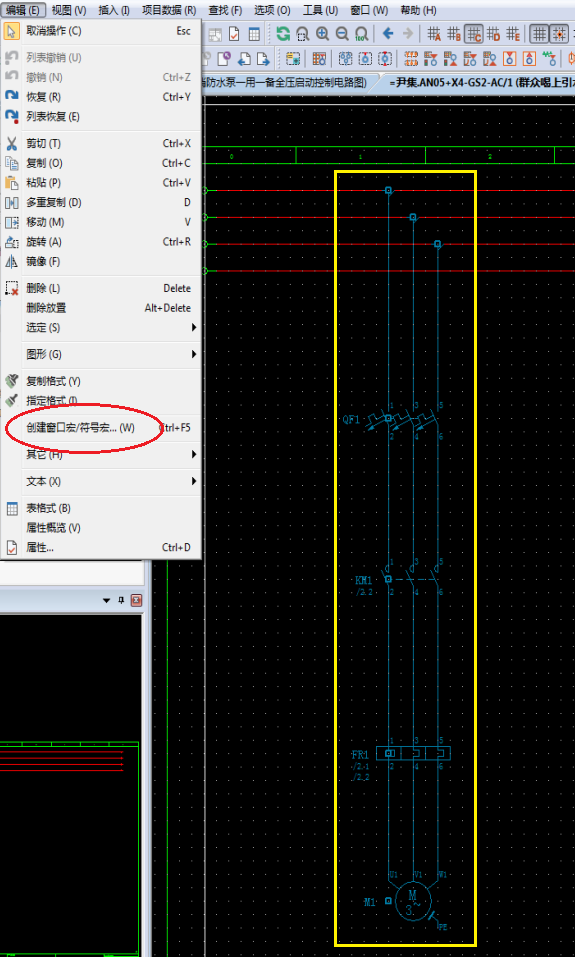

十五、创建窗口宏/符号宏
![](https://img-blog.csdnimg.cn/aa05680c38294bdcbe4d63da492ab100.png)

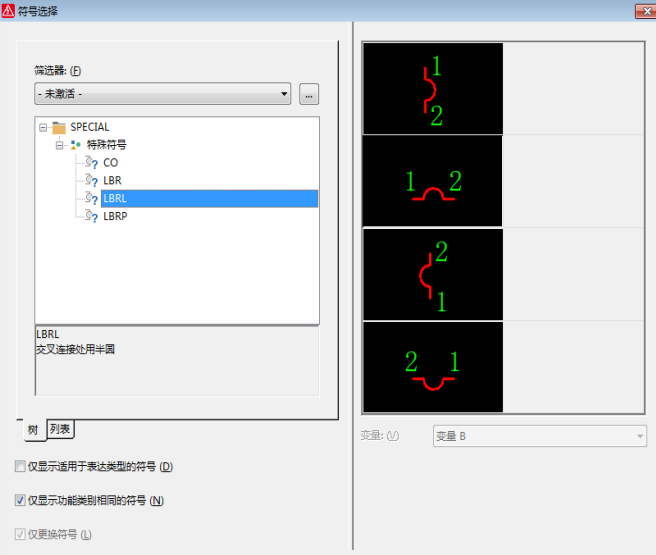

十六、跳线
![](https://img-blog.csdnimg.cn/af0375299b1840d0971228950c0c94f1.png)
按Backspace键
十七、插入断点和显示隐藏元素
![](https://img-blog.csdnimg.cn/f10e66a4c91b473fb845a5e04acb775d.png)
十八、线束连接点
十九、自动连接 ![](https://img-blog.csdnimg.cn/2126c930d3484806913e2f68d7fde89c.png)
可以本页移动,也可以剪切粘贴移动到其他页。

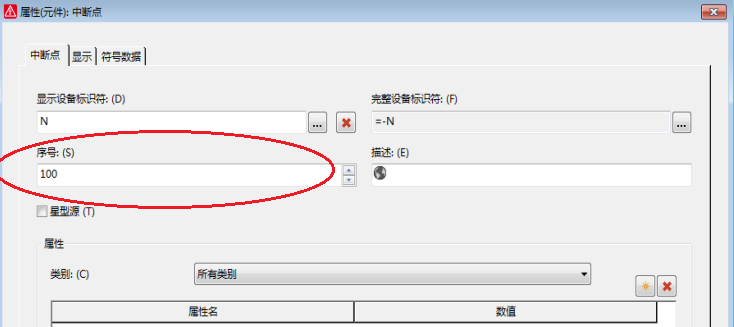

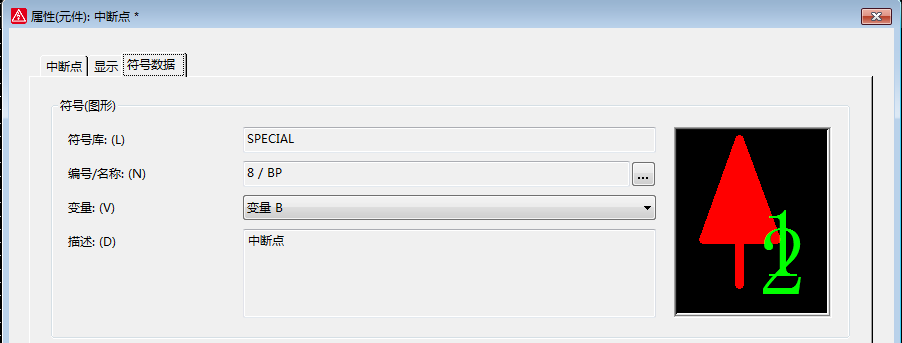

二十、中断点的序号

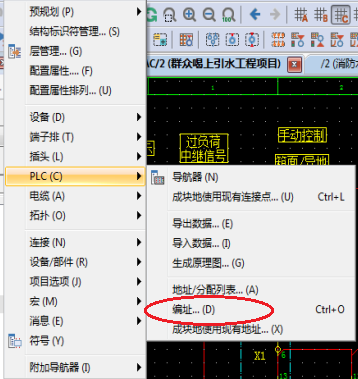

二十一、PLC功能![](https://img-blog.csdnimg.cn/9b02befcd92f401b8dd3e15489021ea7.png)
PLC卡电源是PLC的工作电源(L1、N、PE)
PLC连接点电源是输入输出点的电源

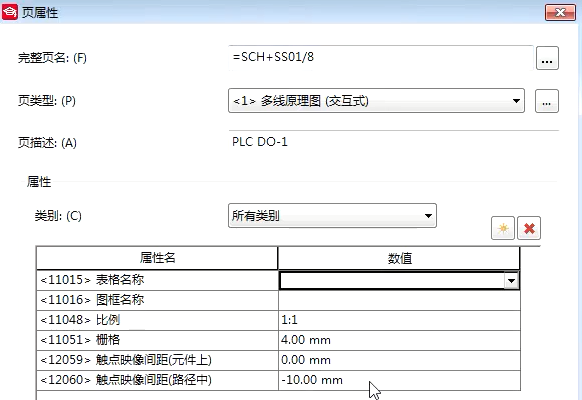

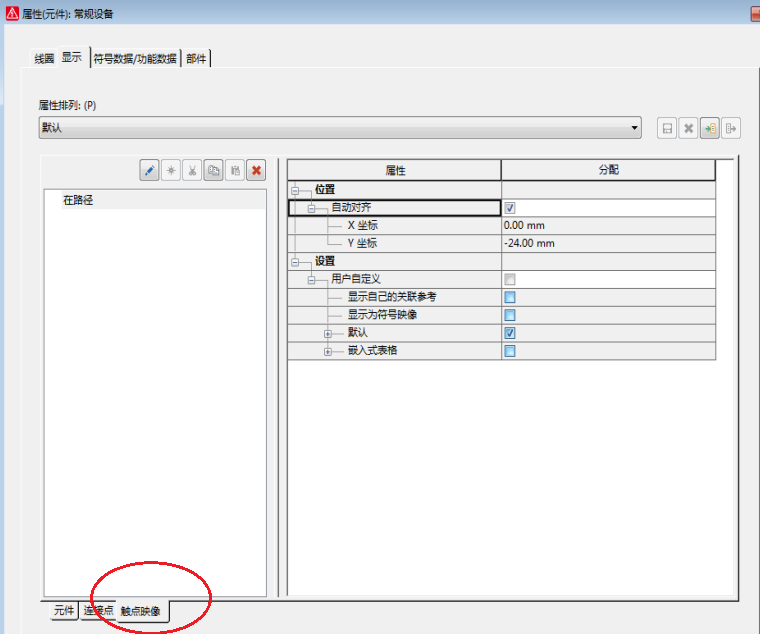

二十二、触点映像

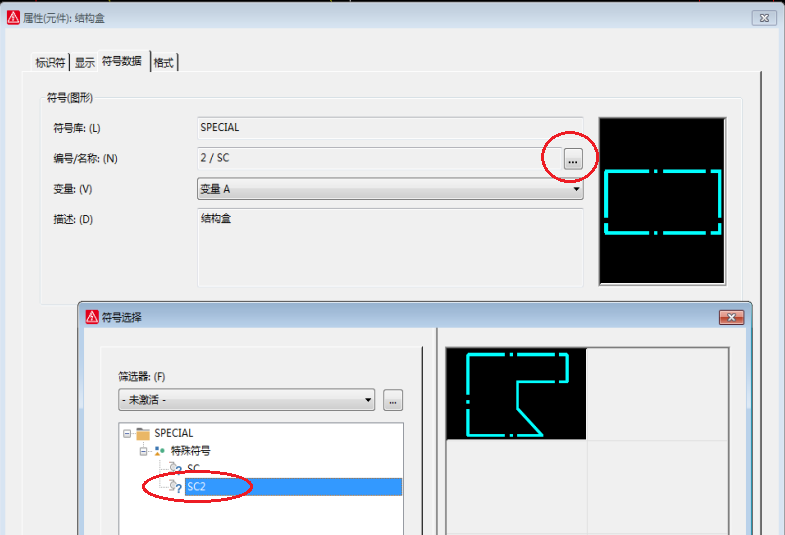

二十三、结构盒![](https://img-blog.csdnimg.cn/2cee76875ad140e88c8b27c1f7a5ec70.png)
![](https://img-blog.csdnimg.cn/0e3c879da0e142ac8e863f75e1f91b96.png)

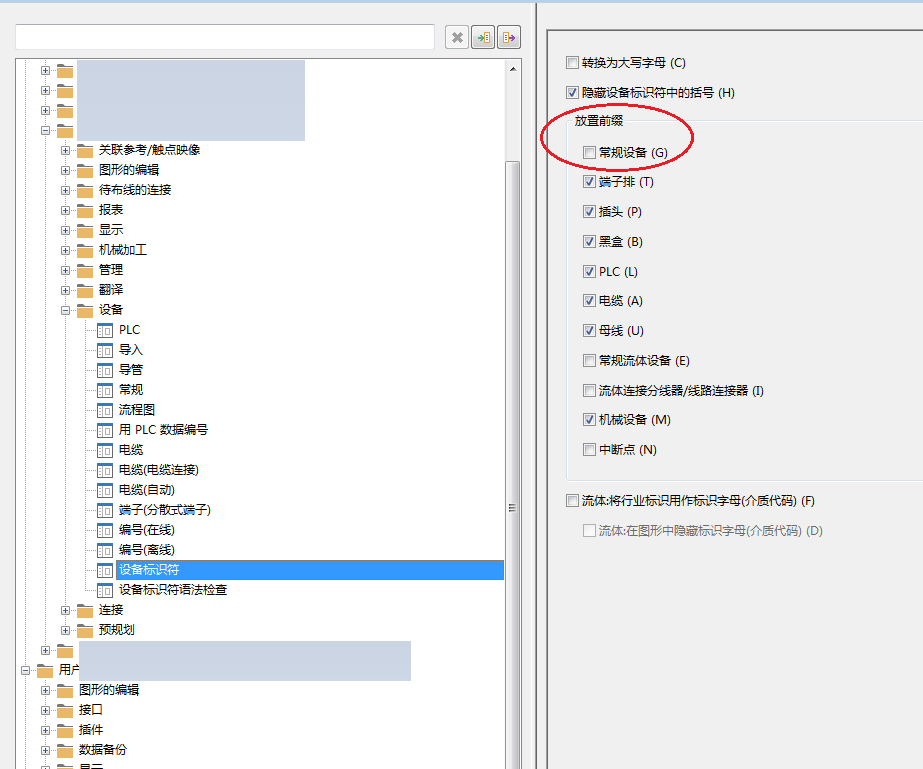

二十四、取消设备标识符前面的杠-

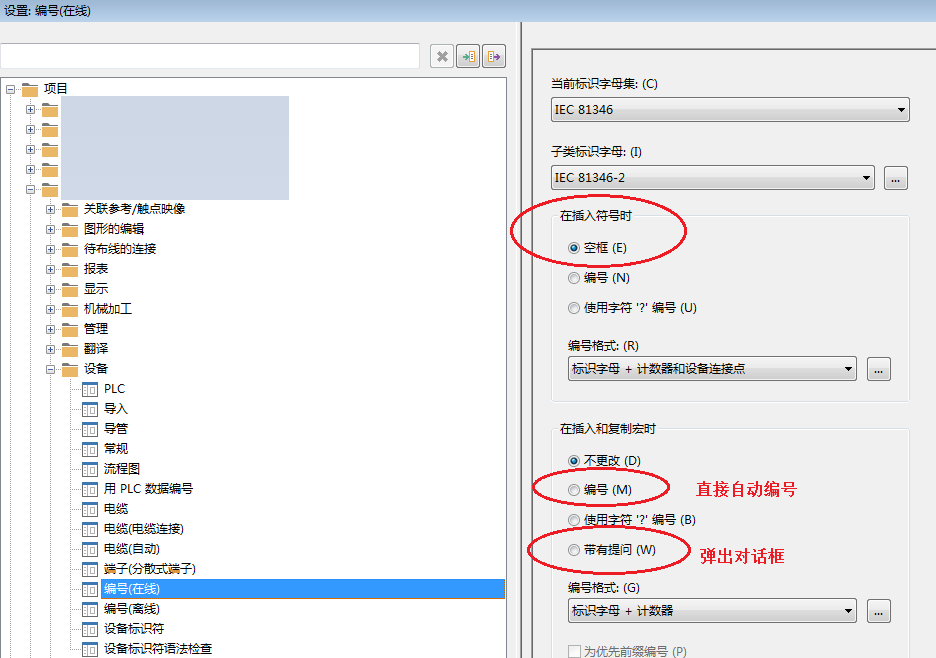

或者取消自动编号,全部位手动输入
注意:复制时,可以针对编号规矩进行选择
