常见GPU算力（V100，GV100）

一、硬件参数

	V100 SXM2	V100 PCIe	V100S PCIe
核心	GV100	GV100	GV100
架构	Volta	Volta	Volta
SM	80	80	80
CUDA Cores / SM	64	64	64
CUDA Cores / GPU	5120	5120	5120
FP32 Cores / SM	64	64	64
FP32 Cores / GPU	5120	5120	5120
FP64 Cores / SM	32	32	32
FP64 Cores / GPU	2560	2560	2560
INT32 Cores / SM	64	64	64
INT32 Cores / GPU	5120	5120	5120
Tensor Core	1st	1st	1st
Tensor Cores / SM	8	8	8
Tensor Cores / GPU	640	640	640
GPU 加速频率 (MHz)	1530	1380	1597
显存	16 / 32 GB HBM2	16 / 32 GB HBM2	32 GB HBM2
显存位宽 (bit)	4096	4096	4096
显存带宽 (GBps)	897	897	1133
一缓 (KB per SM)	128	128	128
二缓 (MB)	6	6	6
接口	SXM2	PCIe 3.0x16	PCIe 3.0x16
TDP (W)	300	250	250
制程	TSMC 12nm FFN	TSMC 12nm FFN	TSMC 12nm FFN

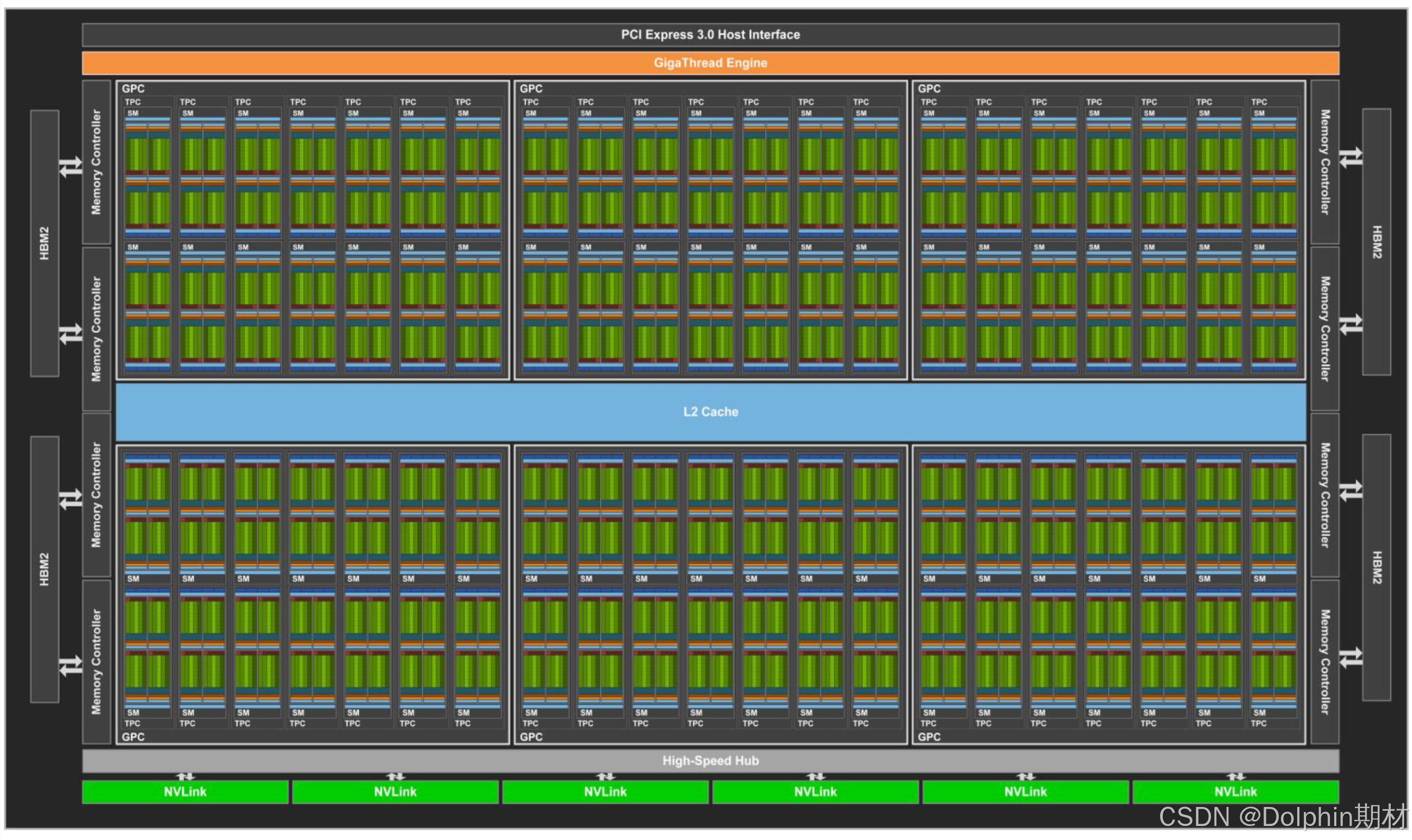

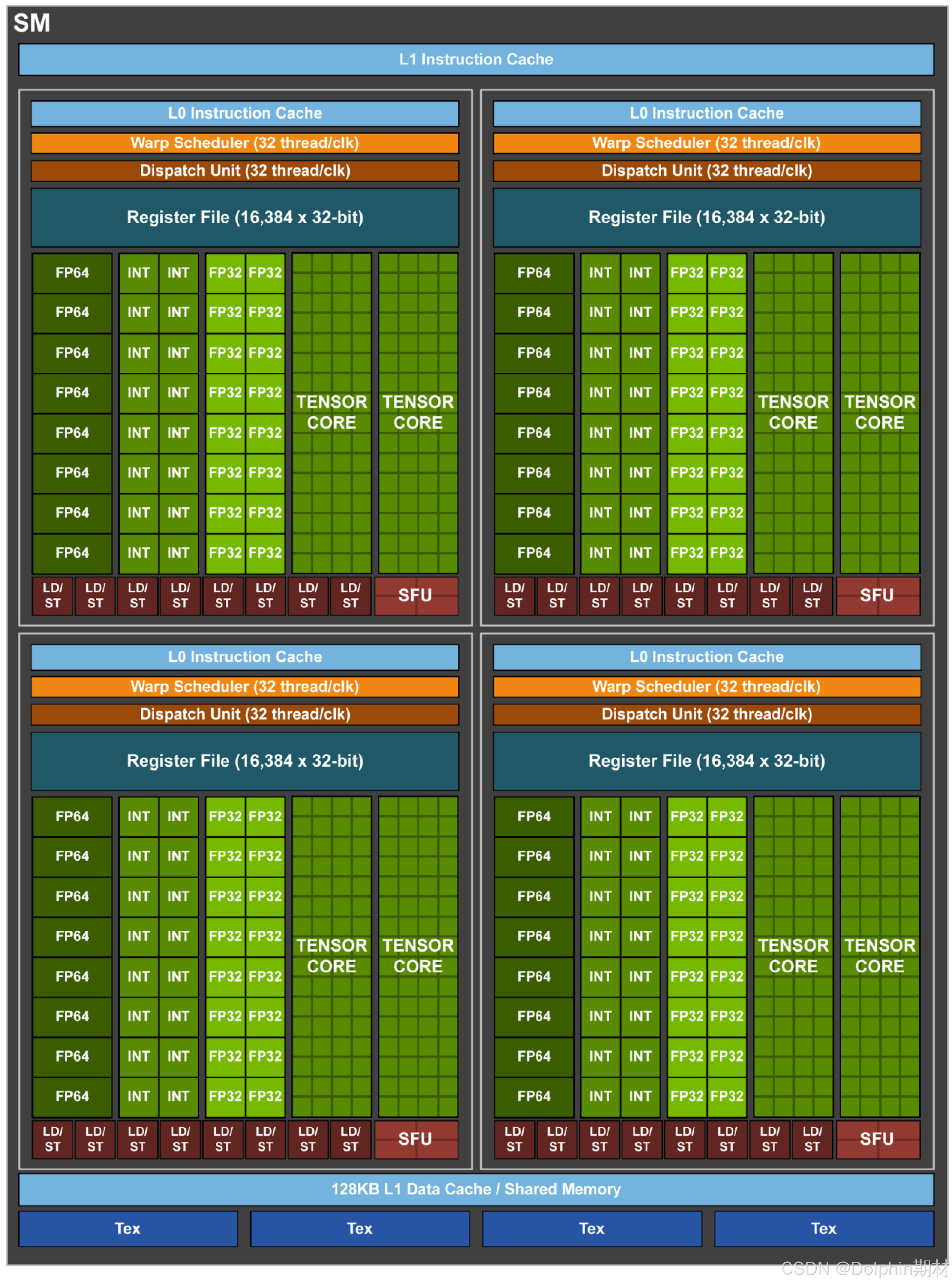

        注意到，完整 GV100 核心有 6 组 GPC，每组 GPC 包含 7 组 TPC，单个 TPC 中含有两个 SM 单元，因此完整 GV100 核心共有 84 个 SM 单元，但 V100 的 GV100 核心只开启其中的 80 个。每个 SM 单元中有 64 个 CUDA 计算单元。每个 SM 单元中有 64 个 FP32 计算单元、64 个 INT32 计算单元和 32 个 FP64 计算单元。

        每个 SM 单元中有 8 个 Tensor Core，因此 V100 的 GV100 总共含有 640 个 Tensor Core。支持的数据类型只有 FP16。

二、算力

1、CUDA Core 算力

浮点：TFLOPS

整型：TIOPS

	V100 SXM2	V100 PCIe	V100S PCIe
FP32	15.67	14.13	16.35
FP16	31.33	28.26	32.71
FP64	7.834	7.066	8.177
INT32	15.67	14.13	16.35

2、Tensor Core 算力

浮点：TFLOPS

	V100 SXM2	V100 PCIe	V100S PCIe
FP16	125	112	130
