Hi3861 硬件 i2c 驱动 oled

一、前言

最近想用 3861 做个有意思的东西，记录一下开发过程。今天使用 3861 的硬件 i2c 驱动 oled。

硬件平台：Bearpi-Nano

软件SDK：润和sdk

二、搬一个 OLED 轮子

我之前写过一篇基于 stm32cubemx 快速使用 iic 接口 oled 的过程，里面有现成的 oled 接口，我们只要直接拿过来替换掉底层接口就行。

 STM32CubeMX驱动4脚OLED模块

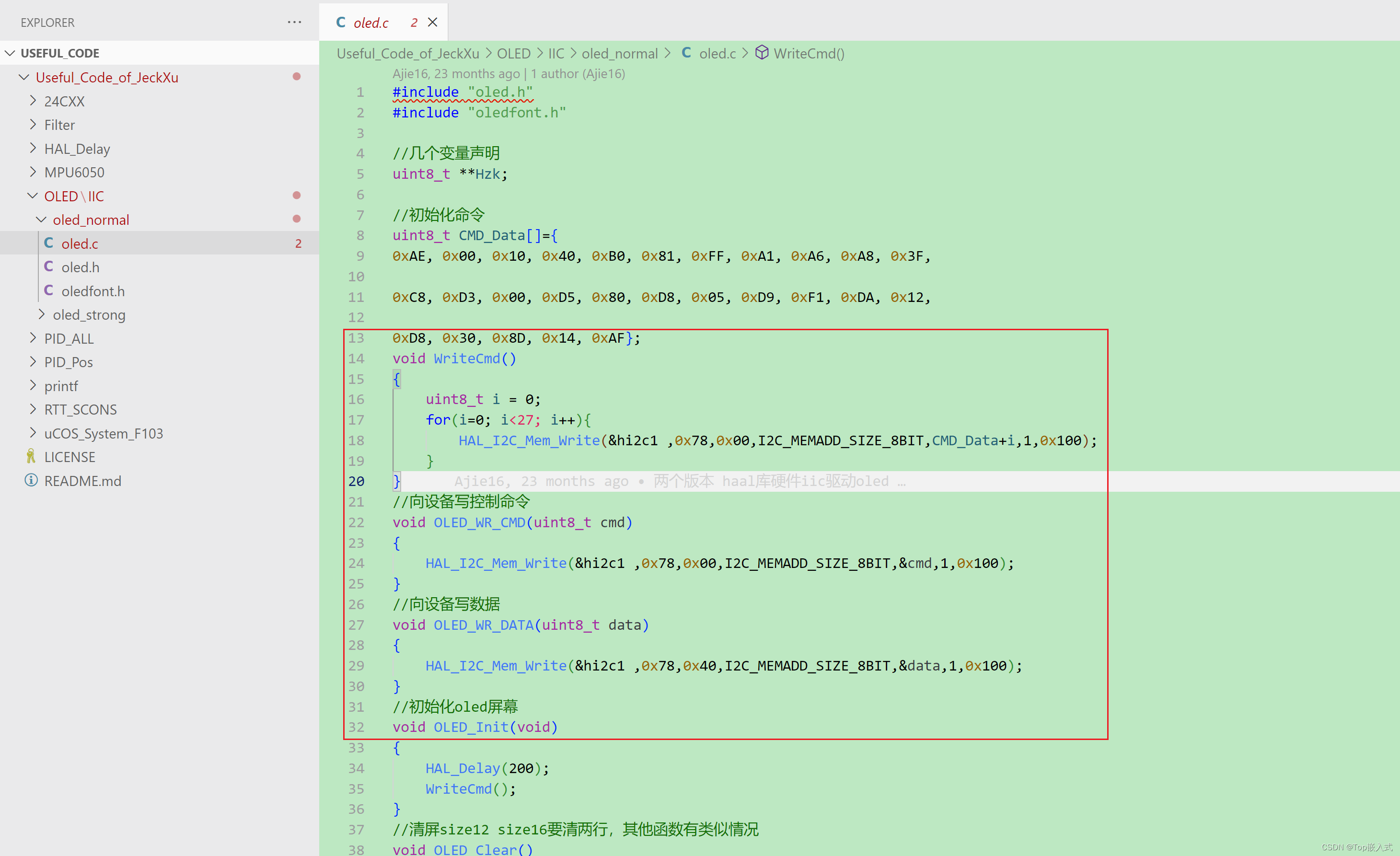

替换的接口位置如下位置：

三、Hi3861 i2c 接口

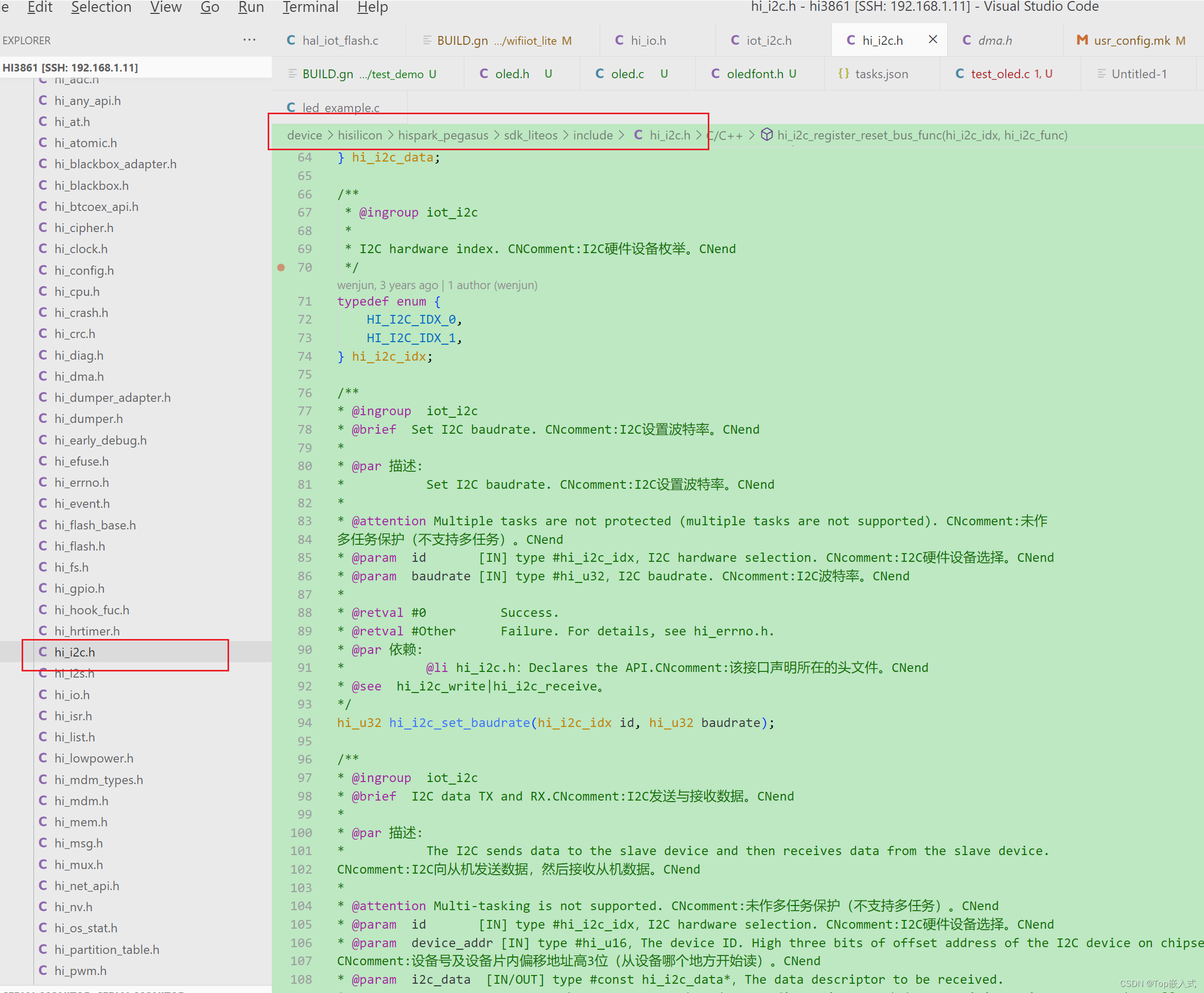

SDK提供了两层接口封装，一层是芯片级的 driver 驱动，由原厂sdk提供：

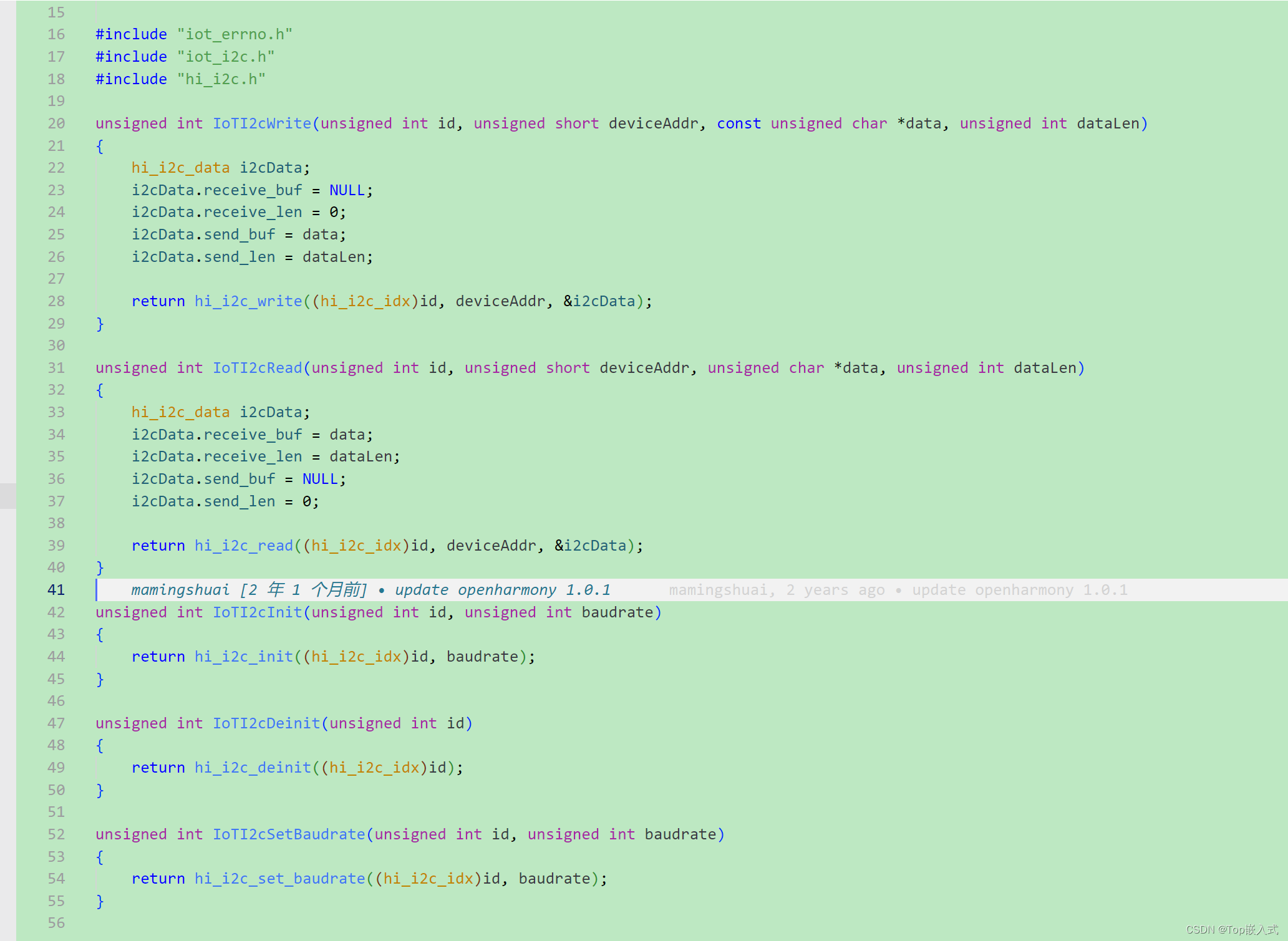

另一层 open Harmony 级的驱动，是操作系统对原厂sdk的封装，主要为了兼容不同芯片开发：

原厂的 driver 接口更加细致，系统层的driver其实就是对原厂的一层封装，简单开发可以直接使用系统提供的driver接口，复杂开发则推荐研究一下原厂的接口，因为sdk不是很完善，不符合需求的可以直接改原厂的sdk。

我们简单驱动个i2c，使用系统封装的接口：

unsigned int IoTI2cInit(unsigned int id, unsigned int baudrate); unsigned int IoTI2cDeinit(unsigned int id); unsigned int IoTI2cWrite(unsigned int id, unsigned short deviceAddr, const unsigned char *data, unsigned int dataLen); unsigned int IoTI2cRead(unsigned int id, unsigned short deviceAddr, unsigned char *data, unsigned int dataLen); unsigned int IoTI2cSetBaudrate(unsigned int id, unsigned int baudrate);

用上面的读写接口替换掉 oled 轮子里面的 i2c 接口

四、使用驱动代码

在主函数中创建一个线程，调用 i2c、oled初始化接口，将初始化代码注册到系统运行回调中

#include <unistd.h> #include "stdio.h" #include "ohos_init.h" #include "cmsis_os2.h" #include "hi_io.h" #include "hi_i2c.h" #include "iot_errno.h" #include "iot_i2c.h" #include "iot_gpio.h" #define OLED_I2C_BAUDRATE 400000 static void iot_i2c_init(void) {     IoTGpioInit(HI_IO_NAME_GPIO_0);     IoTGpioInit(HI_IO_NAME_GPIO_1);     //将引脚功能设置为 I2C 引脚     hi_io_set_func(HI_IO_NAME_GPIO_0, HI_IO_FUNC_GPIO_0_I2C1_SDA);     hi_io_set_func(HI_IO_NAME_GPIO_1, HI_IO_FUNC_GPIO_1_I2C1_SCL);     //初始化 I2C0     uint32_t ret = IoTI2cInit(HI_I2C_IDX_1, OLED_I2C_BAUDRATE);     if (ret != IOT_SUCCESS) {         printf("[OLED_TASK] Init i2c Fail. ret = %d\n", ret);     }     printf("[OLED_TASK] Init i2c succ.\n"); } void oled_i2c_init(void) {     iot_i2c_init();     OLED_Init();     OLED_Clear(); } void *oled_demo(const char *arg) {     (void)arg;     char i = 0;     char dat[10] = { 0 };     oled_i2c_init();     while (1) {         printf("[OLED_TASK] i = %d!\n", i);         OLED_ShowNum(10, 10, i++, 1, 8);         osDelay(100);     } } void oled_demo_init(void) {     osThreadAttr_t attr;     attr.name = "OLED_Task";     attr.attr_bits = 0U;     attr.cb_mem = NULL;     attr.cb_size = 0U;     attr.stack_mem = NULL;     attr.stack_size = 2048;     attr.priority = 26;     if (osThreadNew((osThreadFunc_t)oled_demo, NULL, &attr) == NULL) {         printf("[OLED_TASK] Falied to create OLED_TASK!\n");     } } SYS_RUN(oled_demo_init);

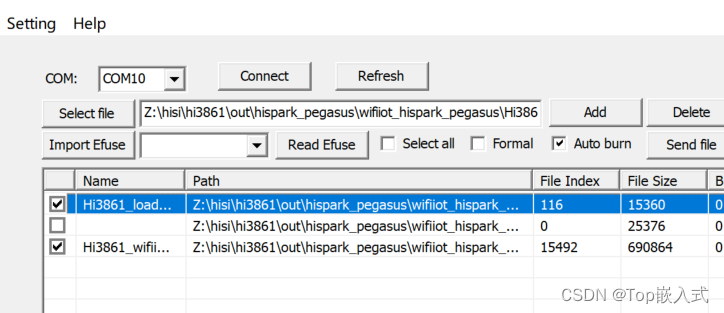

编译后通过 uart 下载代码

hb build -f

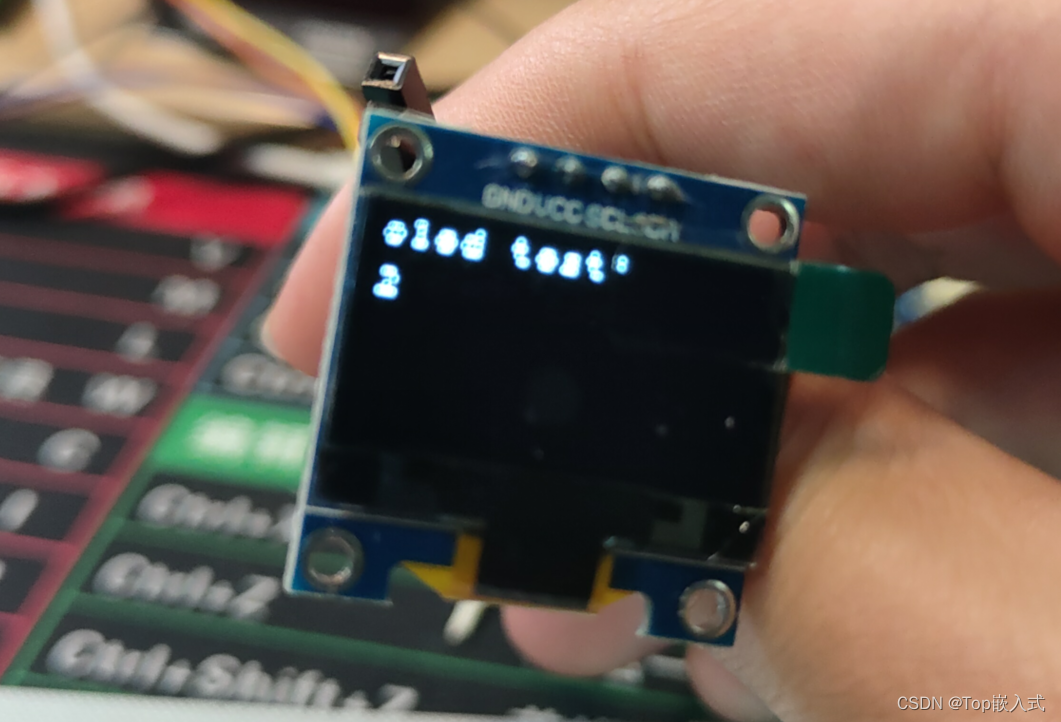

五、调试现象
