双积分AD转换器的制作经历

开篇说明:或许大佬级别以上的人看不上我写的东西,但小白一定要看下,因为收益真的真的非凡

在某科大的此次电子课程设计(以后简称课设)中,我选的题目是双积分AD转换器。据老师透漏,这道题好几届学长学姐都没有做出来,具体原因当时不清楚。在做完课设后,我基本明白了为什么:原因就是模拟的电路与实际误差太大了,一旦出现错误,自己没有办法排查。当时自己在作品没有成功的时候,失败感很强,然后就很烦躁,就不想查原因。

在我第一个作品中,我自己用proteus做的原理图。当然,原理图起初也是在度娘上借鉴的是13届的学长的图。在画的过程中,问题也是很多,但是原理图很成功的运行出来。

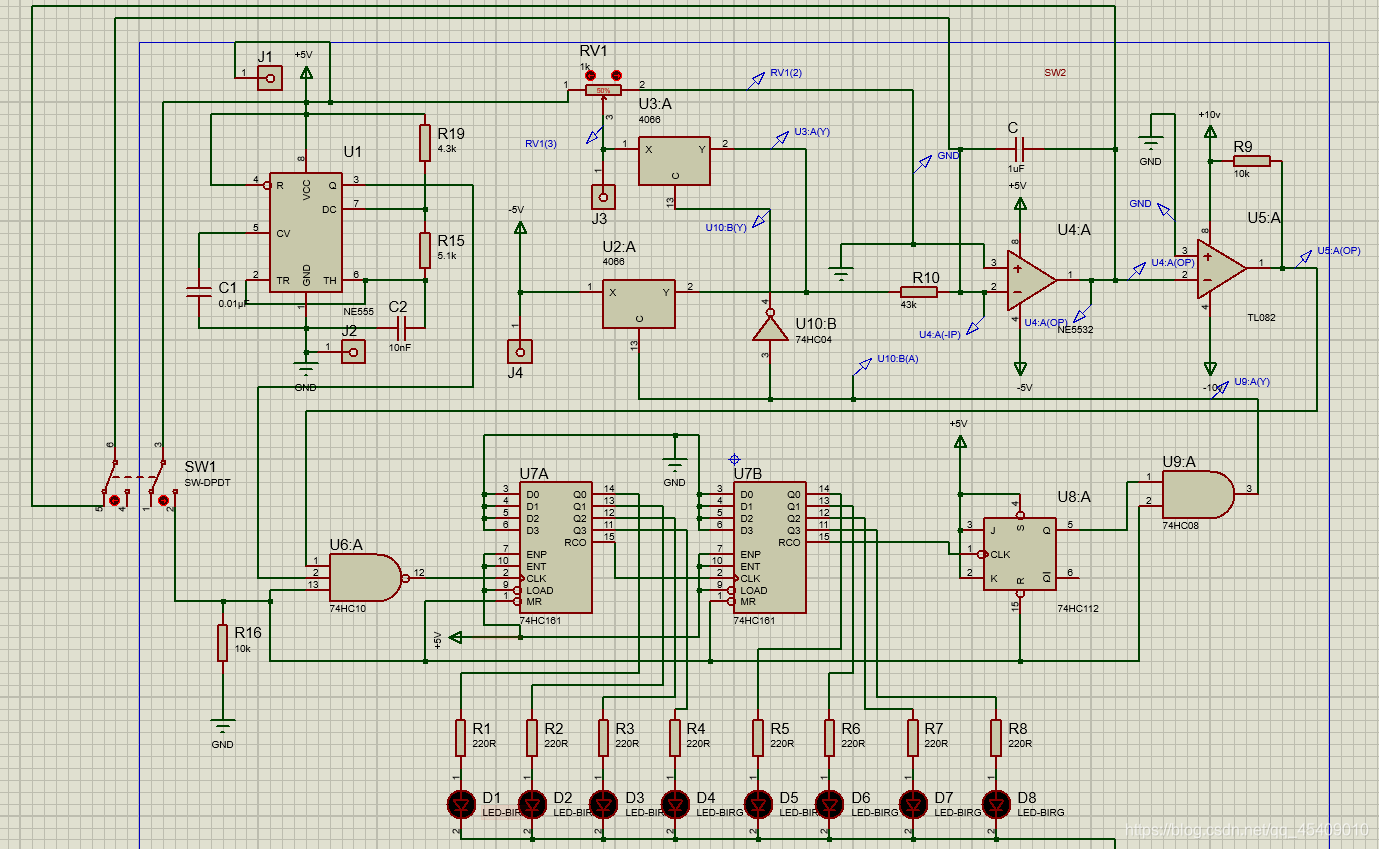

本张图片是我前几次的原理图,问题很多,例如:cd4066本可以使用一个芯片,而自己却使用了两个,还有后面的74hc08完全可以省略掉,不需要用它,但还是在仿真的时候用了,增加了器件的个数,同时也增加了焊洞洞板的难度。怎么说呢,在我看来,如果你要仔仔细细的完成属于自己的作品,你就得下定决心做它。而我,为了想完成属于自己得作品,我好几天晚上其他的事情都不做,就在忙着做东西。

起初,借鉴学长的原理图,试着能不能把仿真做出来。由于初次接触,所以,很多东西都不知道,所以不断的找度娘,查器件名称
