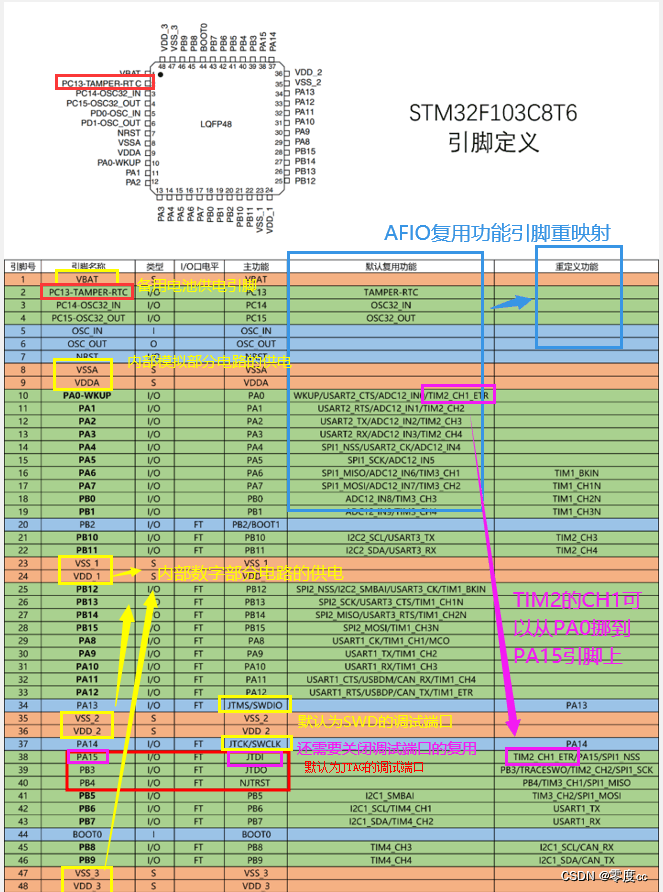

STM32F103C8T6引脚介绍

1、PA15、PB3、PB4默认为JTAG的调试端口，如果要用作普通端口的话，还需要进行一些配置

GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);	//解除JTAG的复用，保留SWD的复用 关闭调试端口PA15、PB3、PB4

2、AFIO的复用功能引脚重映射：想把这些默认复用功能的引脚换到重新定义的这个位置来，就是用AFIO完成的

GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2,ENABLE);	//AFIO的复用功能引脚重映射 PA15

GPIO_PinRemapConfig引脚重映射配置

3、解除调试端口并进行引脚重映射

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);		//打开AFIO时钟
GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2,ENABLE);	//AFIO的复用功能引脚重映射 PA15
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);	//解除JTAG的复用，保留SWD的复用 关闭调试端口PA15、PB3、PB4

4、橙色部分

系统的主电源：（接3.3V电源上）

        内部数字部分电路的供电：三组VDD和VSS_1、_2、_3

        内部模拟部分电路的供电：VDDA和VSSA

备用电池供电引脚：

        VBAT:如果要使用STM32内部的BKP和RTC这个引脚就必须接备用电池，用来维持BKP和RTC在VDD主电源掉电后的供电，这个备用电池只有一根正极的供电引脚，接电池时，电池正极接到VBAT，电池负极和主电源的负极接在一起工地就行了
