AD17入门简单教程（一）

AD17入门简单教程

我写这篇文章主要是因为最近刚学习完了AD17，想做一下总结，也希望通过自己心得的帮助一些刚入门AD17的小白。
总结一共分为两大部分，包括AD17的下载安装与汉化（文末有详细链接）、工程的创建、元器件库、PCB、走线中的常用命令介绍，文末还附有完整的PCB工程以及讲解视频。

第一部分工程的创建及元器件库常用命令

1.首先在桌面上创建一个文件夹，然后在AD17点击左上角的文件中创建一个新的project,保存在刚刚创建的文件夹中。然后在AD17中建立原理图、PCB、原理图库、元器件库（共四项）。

结果是这样的：

2.既然你要画电路图，那么你首先就要创建单独的元器件。
所以在元器件库里建立自己的元器件，同时添加对应的封装。

封装一般都不用自己画，可以去网站上下载，切记一定要边画元器件边添加封装，这样你在下面的步骤中会省很多事。 在最后我会附上我的C8T6的整个工程。

下面我列举一下常用到的命令：

①.在察看中有一个“桌面布局”——defult，如果桌面栏出现异常，用这个恢复，非常使用。

②.在察看中——栅格——设置跳转栅格（5个格点）。这个意思是在原理图中一个大正方形是10个栅格，5个就是可以移动一半。（可以分别设为10和5试一试就懂了）。

③.放置线的时候注意有矛头的那边朝外。注意有矛头的那边朝外，因为它要走线。

下面是画元器件的简称：

（1）端子（实物中可以插杜邦线的）简称：J?

（2）7805 电容：U?

（3）cap电容：C?。

（4）CRY 晶振：Y?

（5）RES 电阻: R?

（6）C8T6:U?

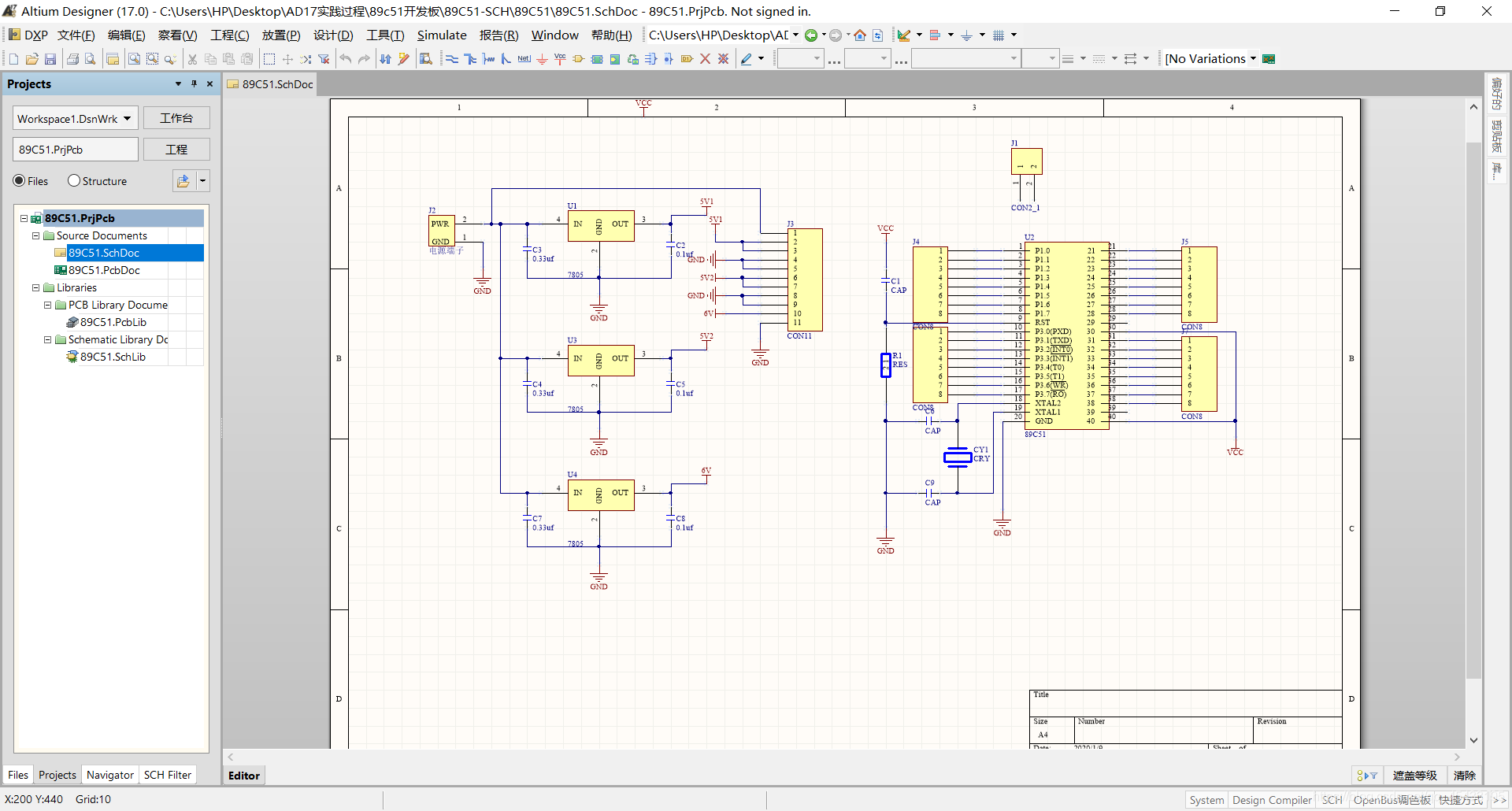

第二部分绘制原理图

同样也是介绍一些常用的命令

1. shift键功能：拖动元器件的同时按住shift键可以对元器件进行复制。

X键功能：拖动元器件时按x可以改变元器件的方向（比如20引脚的端子是朝左的，拖动按X可以变为向右）。

M可以设置进行X/Y周移动；

A是对齐键；

Q可以切换单位；

2.自动编号命令：也就是将上面的那些元器件简称进行顺序排列

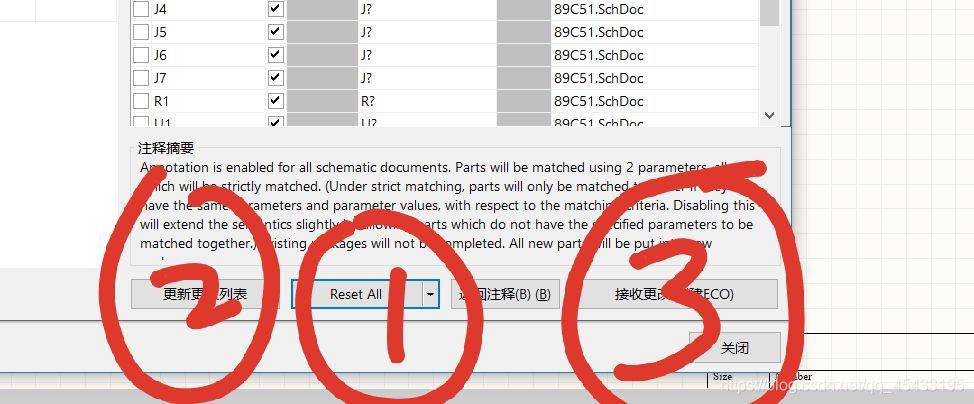

工具——Annotation——注释（也就是第一个命令）——先点击Reset all，然后更新列表，最后接受更改。

3.检查命令：首先是设置自己的工程参数（视频中有讲解），设置完成之后点击工程——第一个命令，如果有错误，就按照提示更改。

4.确定没有错误之后，点击设计命令——第一个更新命令（前提是已经打开了PCB），这就到了下一个阶段：PCB的处理。
请看下一篇。
