comsol-添加线圈几何分析

最新推荐文章于 2024-08-08 18:44:18 发布
最新推荐文章于 2024-08-08 18:44:18 发布
阅读量1.5w 收藏 22
点赞数 4
分类专栏： comsol
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_45467893/article/details/104614733
版权

报错
在这里插入图片描述

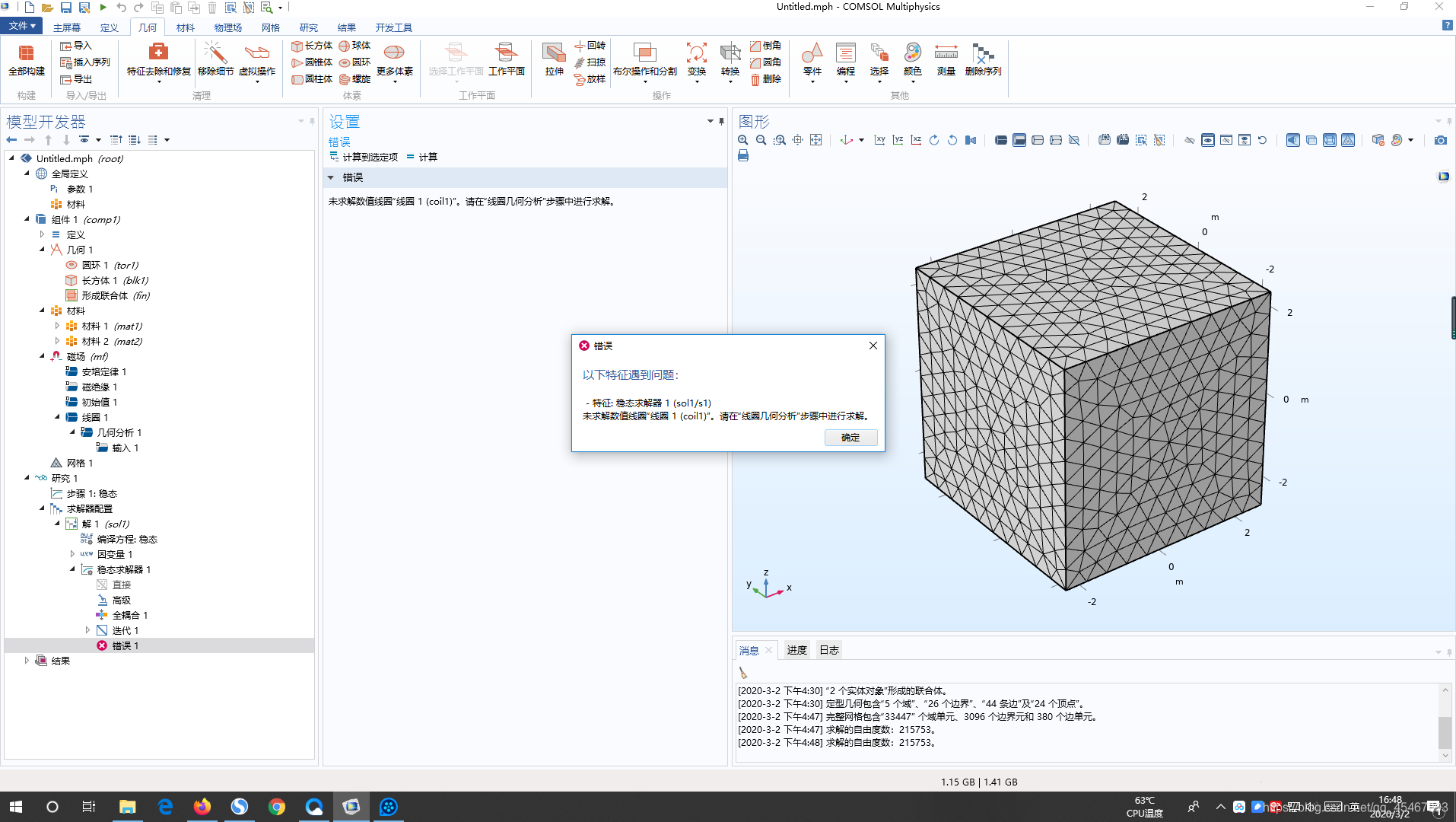

这里，单匝线圈必须添加线圈几何分析
在这里插入图片描述

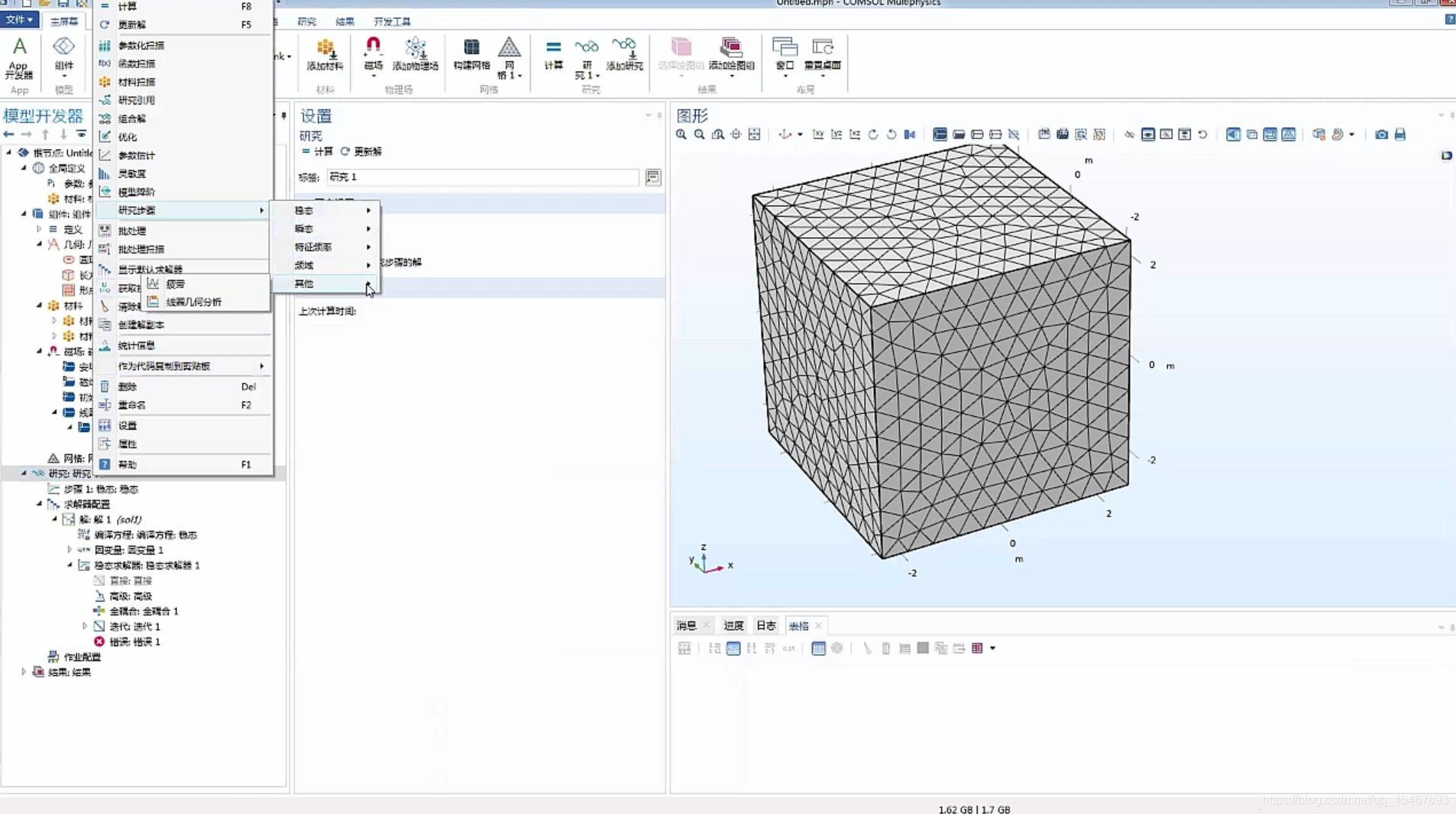

托上去
在这里插入图片描述

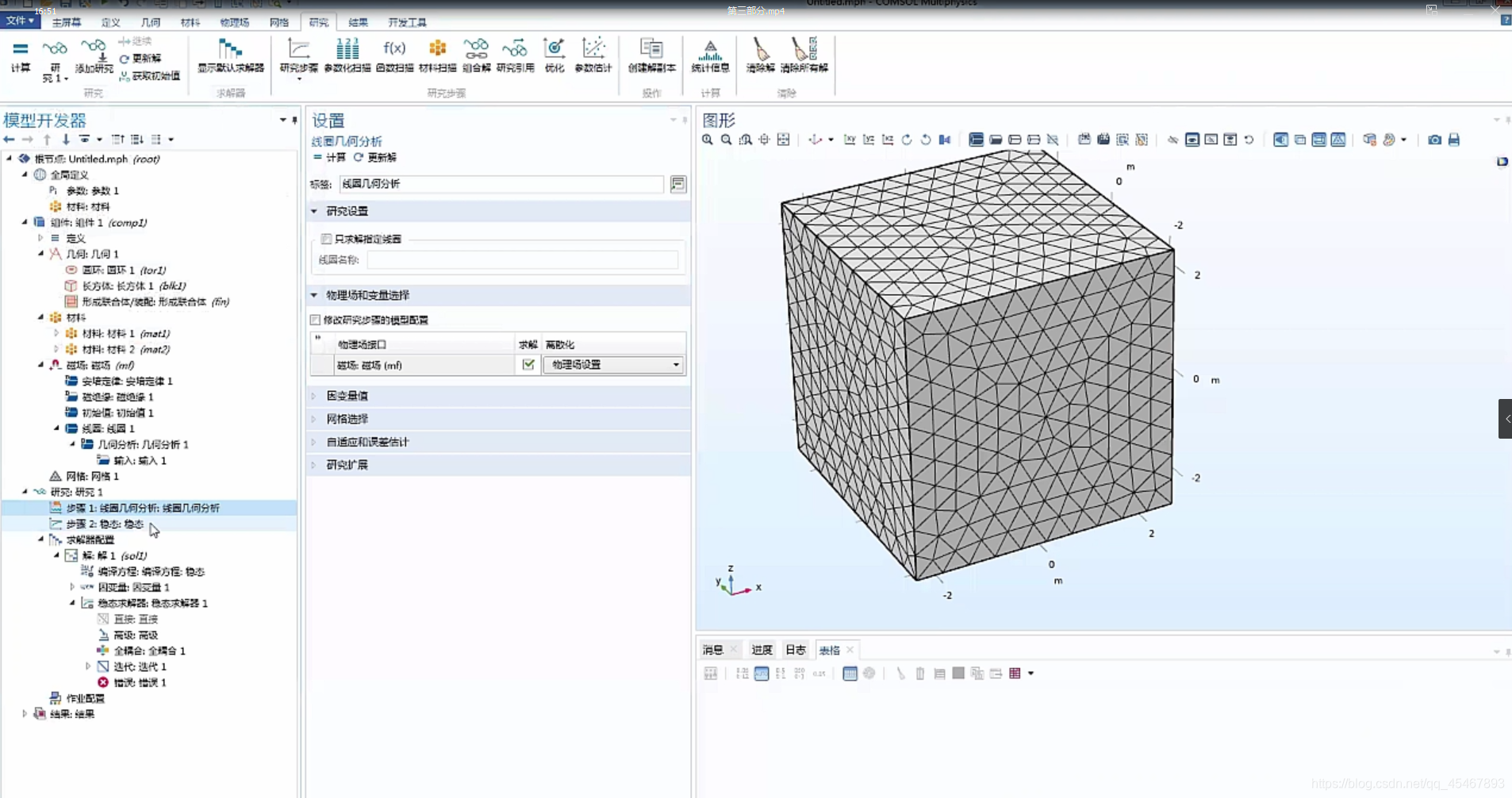

可以理解为先对这个线圈的线圈域上得到一个平均的电流分布，然后再计算

三维的单匝线圈、竖直型的多匝线圈必须添加线圈几何分析
在这里插入图片描述

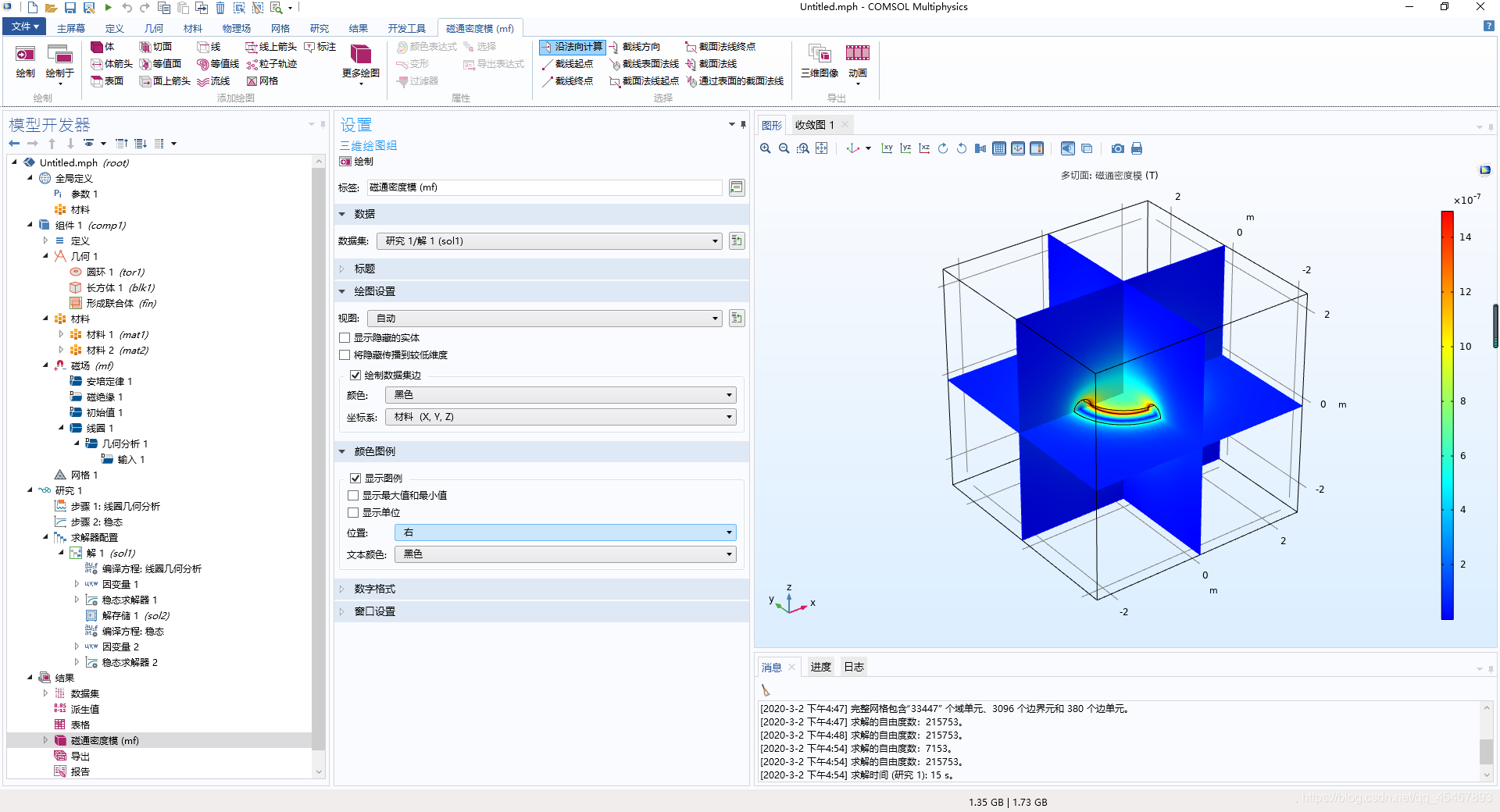

这里计算的是磁场强度
