LED驱动特性

1.首先，不管是mcu还是FPGA、DSP驱动能力相对来说都比较差，需要外接驱动而且由于参数手册中给定了五伏电压所以可以确定这个CMOS集成电路缺点就是耐压低，其他全是优点

2.达林顿管采用的是复合型的三极管相对来说，驱动能力比较强但是对于驱动一些继电器之类的，需要并联一个反向二极管。

LED最早出现的是红色的因为这个好制造
后来有个日本人攻破技术难关，发明出了绿色的LED。
LED具体参数

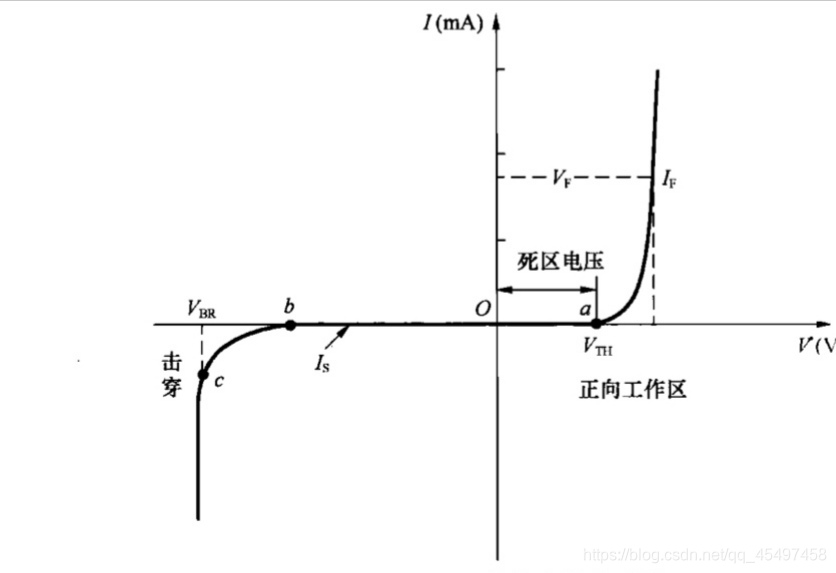

1. 正向工作电压

正向工作电压当电压在死区电压时，LED一般是不会工作的，也就是电压没跑上来。
随着电压的上升，之后电流也会呈现线性关系的上升。
只有当电压达到了VTH(阀值电压)只有达到了VTH电压才能呈现一条直线的关系。
才能慢慢点亮。

1. If电流参数
   一般的LED大概是20mA但是这里有个前提条件，就是这个LED的额定工作，电压大概1-3V
   而对于那些白光级的功率LED来说的话，工作电流通常大概在300mA/VF3-4，可能会更高的电流。
   在实际设计和应用当中，一般我们要设计冗余
   采取额定工作最大电流60%留到50%也是可以的。

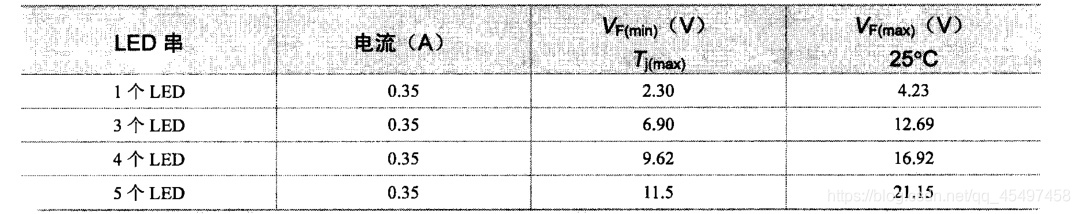

2. 工作电压VF温度特性

上组数据给出了，是不同工作的温度下的LED的工作温度上升，相应的LED的驱动电压下降。
在实际运用当中，一般情况下要施加足够大的电压才能使LED发出足够量的光照。
光照强度的和电流程一定的线性关系，但当电流施压到某一特别大的的值时不会呈现线性关系，并且光照强度也会缓慢变化。

反向电压击穿雪崩状态。
LED的发光二极管击穿电压能力力很差
举个例子
氮化砷二极管反向击穿电压为-20V
氮化镓二极管反向击穿电压为-7V

LED允许功耗

小部分流过PN结复合管发光实际过程中只有20%的效率已经很高了，用得了发光身上
其他部分均转化为了热量包括可见与不可见的电场与磁场，并且在生活中也会引起您的困惑比如车子停在LED点阵式广告牌打开车钥匙自动锁门，你会发现，锁不上门也接受不了只能手动掏出钥匙开门。
热量包括可见与不可见的电场与磁场，并且在生活中也会引起您的困惑比如车子停在LED点阵式广告牌打开车钥匙自动锁门，你会发现，锁不上门也接受不了只能手动掏出钥匙开门。

LED的响应时间与与光普。
通常一般的LED响应时间都在1ms以内
除了氮化砷，通常响应时间大概是100ms
以内。
光谱主要是红绿灯的光谱比较特殊，
其他的光谱不再过多说明。
