GJB软件设计说明模板及详解

GJB软件设计说明模板及详解
1 范围
1.1 标识
1.2 系统概述
1.3 文档概述
2 引用文档
GJB XXX
XXX XXX；
XXX XXX。
前2章通用不再赘述

3 CSCI级设计决策
CSCI级设计决策的目的是对软件需求规格说明中的关键需求(包括功能、质量属性和设计约束)进行分析,得到CSCI级概念性架构,以及软件部件选择的决策等。
设计决策的方法简述如下。
(1)逐条对关键设计约束进行分析,得到对应的解决方案/设计决策。
(2)逐条对关键功能进行分析,得到CSCI概念性架构;用图和文字说明CSCI架构如何能够满足关键功能、性能需求。

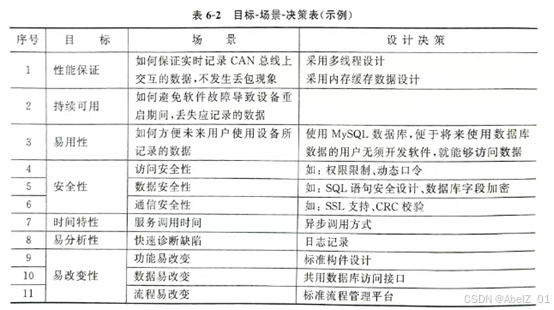

(3)采用目标-场景-决策表方法,逐条对关键质量属性进行分析,示例见表6-2,根据得到的设计决策调整概念性架构或完善设计决策。

4 CSCI体系结构设计
按照GJB438 要求,CSCI体系结构设计主要包括三部分内容:CSCI部件、执行方案和接口设计。
(1)CSCI部件。主要说明CSCI的组成部件(软件单元)及其部件之间的静态关系。
(2)执行方案。主要说明CSCI部件之间的动态关系,即如何协作完成软件需求规格说明中所要求的各项能力(CSCI用例)。
(3)接口设计。对CSCI外部接口和内部接口进行设计
4.1 CSCI部件
如果
