TPS5430典型降压型电路分析（基于TPS5430DDAR）

        TPS543x是一款高输出电流PWM转换器，集成了低电阻、高侧N沟道MOSFET，输出范围：可调节为低至1.22V，初始精度为1.5%。适用于机顶盒、DVD、LCD和等离子显示屏、大功率LED电源、汽车音响、电池充电器和其他12V和24V分布式电源系统的高密度负载点稳压器。

其主要特性包括：

        高效率性，效率高达96%以上，具体取决于输入电压和输出电流；具备保护特性：包括过温保护、过流保护、短路保护等。

典型应用场景:

汽车电子；工业自动化以及通讯设备等。

TPS5430典型应用电路设计（TPS5430DDAR）

关于TPS5430DDAR的详细参数信息，可以归纳如下：

最大输入电压	36v
输出电压	5v
最大输出电流	3A
芯片品牌	TI（德州仪器）
厂家型号	TPS5430DDAR
嘉立创编号	C9864
封装	SOIC-8-EP

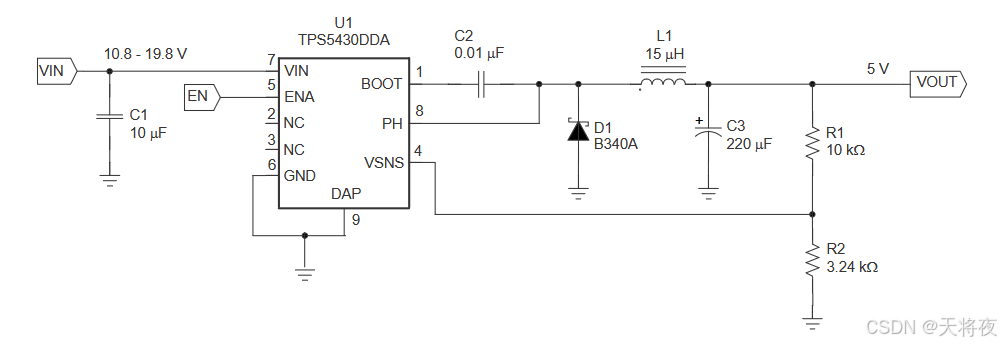

基于TPS5430DDAR的应用电路，12V输入到5V输出

         输入端接入10μF的电容，主要作为退耦电容用，用于平滑输入端的纹波和噪声；D1选用B340A做续流二极管用，维持电路的连续性，防止电路突然中断导致的尖锋电压，损害电路；C2连接在BOOT引脚和PH引脚之间，用于高测场效应管晶体管栅极驱动器的升压电容器，为其启动时提供稳定的电压；L1电感用作储能和滤波用，与输出电容C3组成输出滤波网络，电感的计算公式如式1所示，根据实际需求降压到5V，因此选择15μH的电感，其中VOUT(MAX)为最大输出电压，可取输出电压，VIN(MAX)为最大输入电压，VOUT为输出电压，VIN输入电压，Kind为常数，根据规格书取0.2-0.3，IOUT为输出电流3A，FSW为固定开关频率500KHZ；



        R1和R2的数值可对输出电压进行设置，如式2所示，为了得到5V的输出电压，根据规格书的建议，将R1设置为10KΩ，则可得出R2的阻值为3.24KΩ；
