管道缺陷监测系统应用案例

一、案例介绍

某大学设计一套系统来监测管道内部缺陷。采用labview编程。 该系统硬件由便携机（配控制器）、信号发生器、功率放大器、环状传感阵列、电荷放大器、数据采集卡构成。采集卡安装在便携机内，将环状传感阵列安装在管道需要监测的位置，信号线与采集卡进行连接。 上位机控制整个系统工作，采集数据，通过二次开发，对检测到的数据进行处理，实现对管道缺陷的高精度定位监测。

二、系统工作原理如下

 在上位机上设置激励信号参数并使能板卡，通过PXIe9100信号发生器卡给出激励信号；激励信号经过功率器进行放大，传输给超声波超声波传感阵列激励端，通过导线传给超声波传感阵列传感器端；该信号进行放大后，使用PXIe8586同步采集卡采集，数据传输给上位机，并进行分析。

三、硬件系统 测试图如下

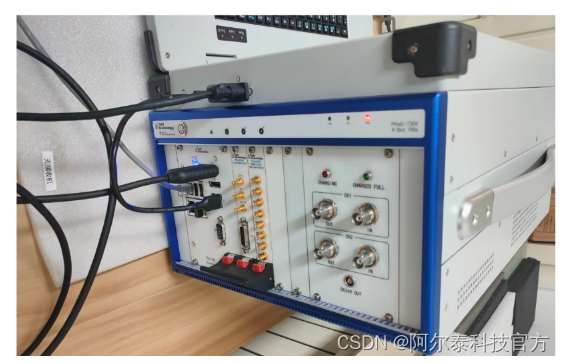

 1、PXIe便携机、示波器卡、信号发生器卡

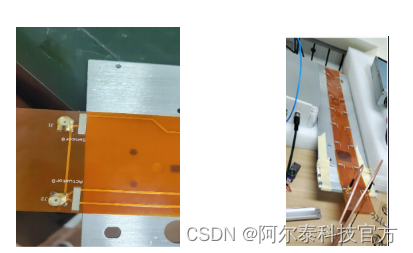

 2、环状传感阵列

3、 功率放大器

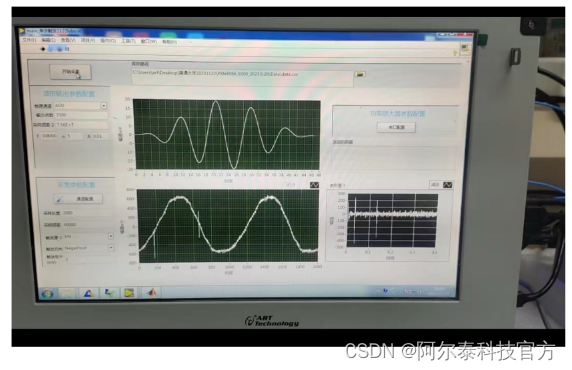

 四、Labview软件界面测试图 信号发生器卡间隔10mS依据下面函数输出激励波形，示波器卡采集保存数据，对数据进行小波变换处理，得到图片。

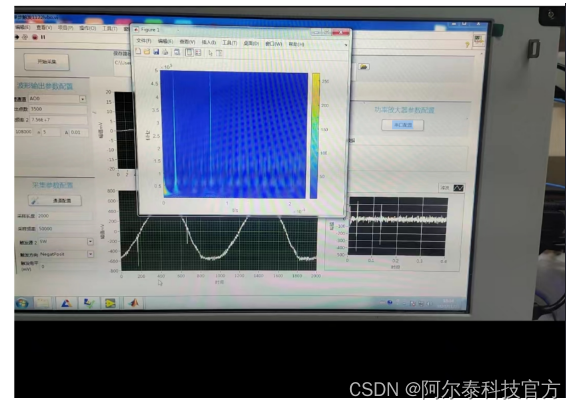

 小波变换处理结果图
