电子负载的 Von/Voff 设置

当待测电源上升速度或下降速度慢时，负载就有可能将待测电源保护。一般电子负载都会提供带载电压（Von）和卸载电压（Voff）功能，当待测电源电压上升且大于 Von带载电压时，负载开始带载测试。当待测电源电压下降且小于 Voff 卸载电压时，负载则卸载，输入状态为 OFF。

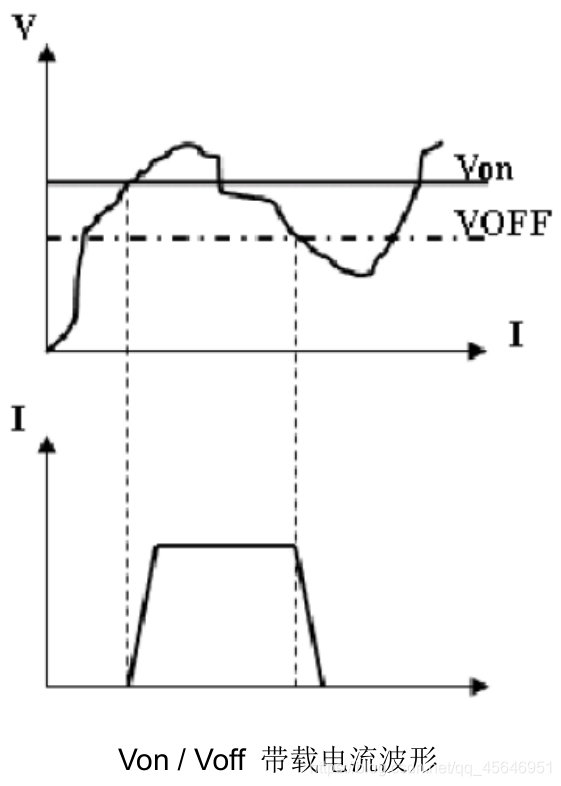

在这里插入图片描述
