仅使用电路基础知识将0~5V 1KHz的方波变换为0~5V 1KHz线性度较好的三角波（CAU EXP192 电路基础结课实验，附证明过程）

零. 写在前面

又到了半年一度的假期复盘。

本实验为CAU EXP192结课大作业（其实成绩占比还是以考试为主，本人只取得了A），但为了能顺利结课，有必要完成本次实验。该实验要求尽可能一人完成，若需要，也可以三人组队完成。

以下内容为笔者完成的实验报告，对于证明过程与证明结论，可能存在错误，其原因在于笔者发现使用Python求得的精确解与Multisim中模拟得到的实际情况存在误差（随着时间的推移有点大），但也可能是由于Multisim的精度问题（笔者尚未解决该问题，但因已结课便不再多想）。不过，该实验报告仍有借鉴意义，尤其是想拿A+的同学。

亲爱的读者，如果您能发现笔者证明过程的纰漏，望能通过评论或者邮箱的方式告知笔者（笔者的邮箱是：2506250214@qq.com），不胜感激。


一. 实验内容及要求（题目）

将0-5V 1KHz的方波变换为0-5V 1KHz线性度较好的三角波。

要求:

1. 可使用的仿真元件有：信号发生器，示波器，直流电源，R，C
2. 只能用积分、比例、求和电路组合设计
3. 不能用滞回比…

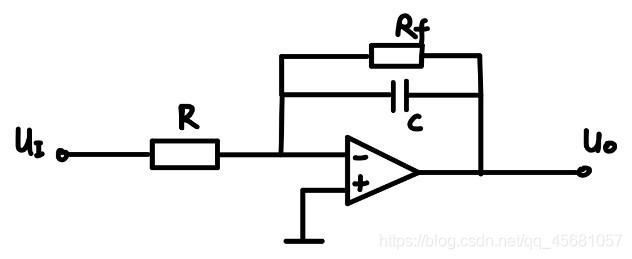

4. 参考电路图：


同时附上课堂抓拍内容[doge]:



二. 实验步骤及结果（使用Multisim仿真）

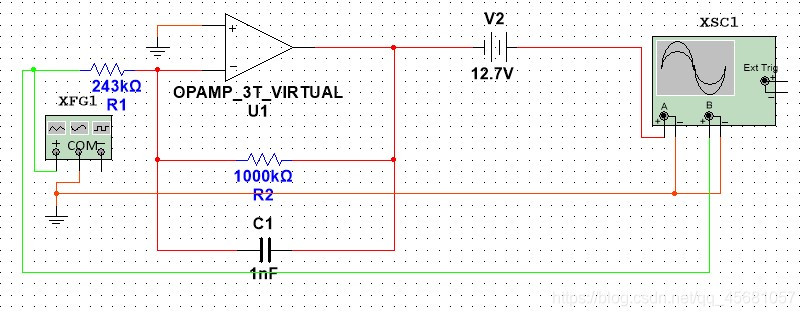

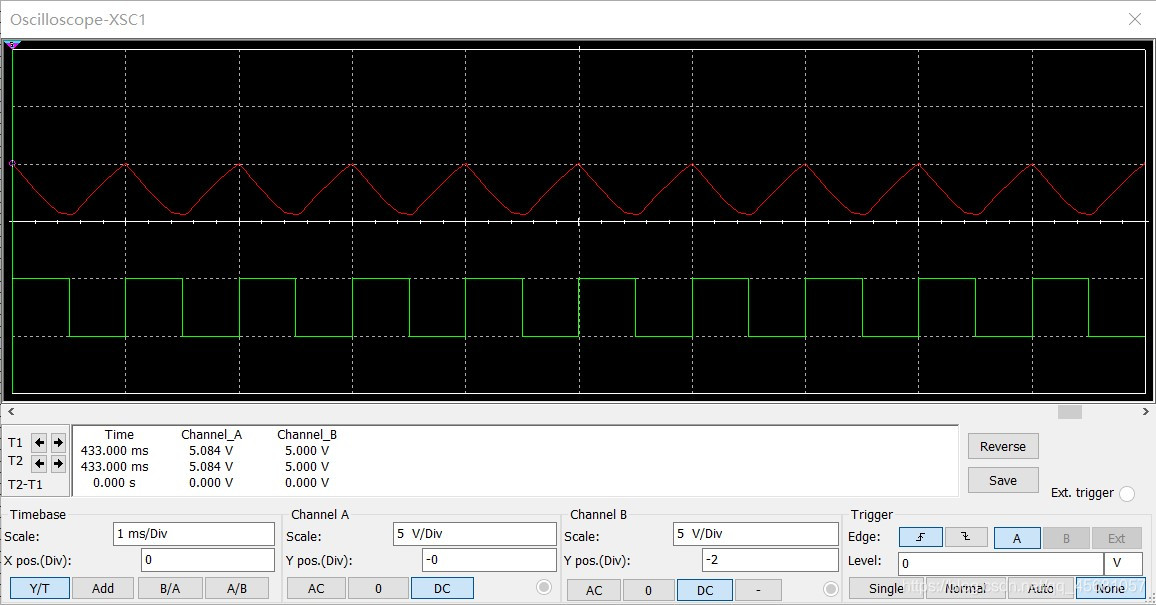

以下为电路图及示波器显示情况。具体元件参数均在电路图中体现，其中信号发生器设置频率1KHz，占空比50%，幅值2.5V，偏置2.5V，即与0~5V的1KHz方波等价。

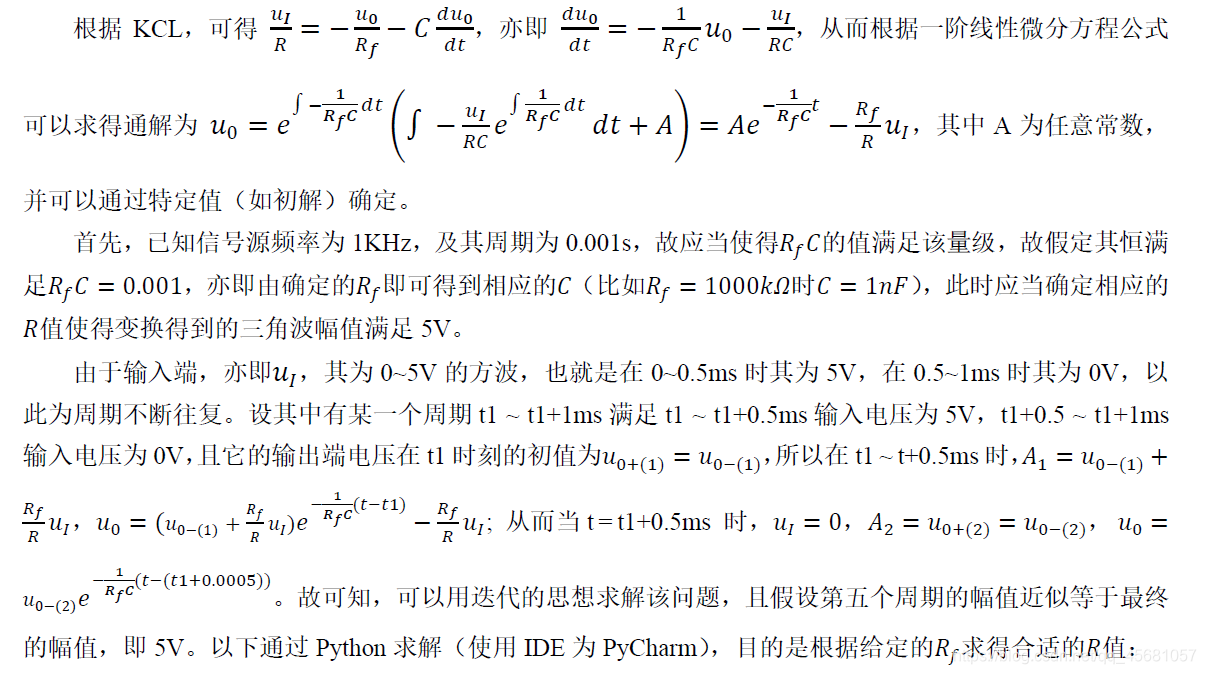

三. 实验分析及源代码（理论推导过程）

import math
import matplotlib.pyplot as plt


def VO_VI1_END(Rf,V0,Rx):  # 此半个周期输入电压为5V，初始电压为V0，返回值为半个周期结束时的电压
    A1 = V0 + Rf/Rx*5
    return A1*math.exp(-1/2)-Rf/Rx*5   # 指数函数的指数固定为-1/2，是由于已假定Rf*C为恒定值0.001

def VO_VI0_END(V0):   # 此半个周期输入电压为0V，初始电压为V0，返回值为半个周期结束时的电压
    return V0*math.exp(-1/2)

def Amplitude(Rf,R):     # 迭代五次，得到的波形幅值近似于最终幅值
    Vt1_0 = VO_VI1_END(Rf, 0, R)  # 第一个半周期的初始电压为0
    Vt1_1 = VO_VI0_END(Vt1_0)  # 第二个半周期的初始电压为第一半周期结束时的电压
    Vt2_0 = VO_VI1_END(Rf, Vt1_1, R)  # 第三个半周期的初始电压为第二个半周期结束时的电压，以下同理
    Vt2_1 = VO_VI0_END(Vt2_0)
    Vt3_0 = VO_VI1_END(Rf, Vt2_1, R)
    Vt3_1 = VO_VI0_END(Vt3_0)
    Vt4_0 = VO_VI1_END(Rf, Vt3_1, R)
    Vt4_1 = VO_VI0_END(Vt4_0)
    Vt5_0 = VO_VI1_END(Rf, Vt4_1, R)
    Vt5_1 = VO_VI0_END(Vt5_0)
    return Vt5_1-Vt5_0  # 计算至第五个周期，该周期的波峰减去波谷即为近似的最终幅值

def Wave(Rf,R):  # 根据Rf和R绘制示波器大致的波形图
    time = [0,0.5,1,1.5,2,2.5,3,3.5,4,4.5,5]
    voltage = []
    Vt1_0 = VO_VI1_END(Rf, 0, R)  # 第一个半周期的初始电压为0
    Vt1_1 = VO_VI0_END(Vt1_0)  # 第二个半周期的初始电压为第一半周期结束时的电压
    Vt2_0 = VO_VI1_END(Rf, Vt1_1, R)  # 第三个半周期的初始电压为第二个半周期结束时的电压，以下同理
    Vt2_1 = VO_VI0_END(Vt2_0)
    Vt3_0 = VO_VI1_END(Rf, Vt2_1, R)
    Vt3_1 = VO_VI0_END(Vt3_0)
    Vt4_0 = VO_VI1_END(Rf, Vt3_1, R)
    Vt4_1 = VO_VI0_END(Vt4_0)
    Vt5_0 = VO_VI1_END(Rf, Vt4_1, R)
    Vt5_1 = VO_VI0_END(Vt5_0)
    print("为使得最低电压为0，应将电压抬升 "+str(-Vt5_0)+"V")
    voltage.append(0)
    voltage.append(Vt1_0)
    voltage.append(Vt1_1)
    voltage.append(Vt2_0)
    voltage.append(Vt2_1)
    voltage.append(Vt3_0)
    voltage.append(Vt3_1)
    voltage.append(Vt4_0)
    voltage.append(Vt4_1)
    voltage.append(Vt5_0)
    voltage.append(Vt5_1)
    plt.plot(time,voltage)
    plt.xlabel("time/ms")
    plt.ylabel("voltage")
    plt.title("Rough Waveform")
    plt.grid()
    plt.show()



Rf = float(1000000)  # 首先假设Rf的初始值为1000k欧姆
C = 0.001/Rf   # 使Rf*C满足特定关系

R_array = []
Amp_array = []
for i in range(100000,500000):  # 对于1000k的Rf，R的值在100k至500k之间寻找
    R_array.append(i)
    Amp_array.append(Amplitude(Rf,i))

# plt.plot(R_array,Amp_array)
# plt.xlabel("R")
# plt.ylabel("Amplitude")
# plt.show()    # 发现随着R的阻值上升，最终幅值呈单调递减

# 以下通过二分查找求解当Rf为1000k欧姆时最能符合题目要求的电阻R的值
# 注：此前已对R值遍历后并可视化，发现最终幅值随着R值的上升呈现单调递减形式，且大致值在0.25Rf附近，故为了降低时间复杂度，此处用二分查找寻求精确解
min = 1000000
flag = 0
a = 100000
b = 500000
while(math.fabs(Amplitude(Rf,a)-5)>0.001):
    if(Amplitude(Rf,(a+b)/2)-5>0):
        a = (a+b)/2
    else:
        b = (a+b)/2

print("在Rf=1000K欧姆时合适的R值为："+str(a))

Wave(Rf,a)

运行结果如下：


所以可以得到，当Rf=1000k欧姆时，R=243k欧姆左右将得到接近于最好的结果，且为了使得电压幅值处在0~5V，此时需要抬升电压12.7V左右。而且可以得到更为一般的结论，即当满足Rf*C=0.001的条件时，由于迭代公式受到变量的影响只取决于R/Rf，故R的值可以根据Rf的值等比例放大，且该比值R/Rf =0.243左右拟合的情况最佳。
