微代码 - Linux PCIe 驱动模块注册的两种方式？(pci_register_driver、module_pci_driver、pci_unregister_driver)

北冥的备忘录 已于 2024-12-08 11:46:13 修改

背景

PCIe 驱动可以通过内核模块标准的 init/exit 里面调用注册接口注册，也可以通过更高效的 PCIe 模块专用初始化定义接口。本文以 rtl8168 网卡为例简要说明。

两种接口：

# 1
int __init rtl8168_init_module(void){
	pci_register_driver(&rtl8168_pci_driver);
}
module_init(rtl8168_init_module);

# 2
module_pci_driver(rtl8169_pci_driver);

两种注册方式

通过 module_init 函数

static struct pci_driver rtl8168_pci_driver = {
        .name       = MODULENAME,
        .id_table   = rtl8168_pci_tbl,
        .probe      = rtl8168_init_one,
        .remove     = __devexit_p(rtl8168_remove_one),
};

static int __init
rtl8168_init_module(void)
{
	return pci_register_driver(&rtl8168_pci_driver);
}

static void __exit
rtl8168_cleanup_module(void)
{
        pci_unregister_driver(&rtl8168_pci_driver);
}
module_init(rtl8168_init_module);
module_exit(rtl8168_cleanup_module);

通过 PCIe 专用 module 函数

这里直接使用 module_pci_driver (rtl8169_pci_driver);，注册内核模块。

static struct pci_driver rtl8169_pci_driver = {
	.name		= MODULENAME,
	.id_table	= rtl8169_pci_tbl,
	.probe		= rtl_init_one,
	.remove		= rtl_remove_one,
	.shutdown	= rtl_shutdown,
};

module_pci_driver(rtl8169_pci_driver);
//不用指定下面的函数，内核模块 insmod 和 rmmod 的时候会根据 ib_table 中是否有 dev，调用probe 和 remove 函数
//module_init(rtl8168_init_module);
//module_exit(rtl8168_cleanup_module);

其他

注意：在 Linux 2.6 以前 PCIe 驱动注册接口不是 pci_register_driver 而是 pci_module_init。

参考：

#if LINUX_VERSION_CODE > KERNEL_VERSION(2,6,0)
    return pci_register_driver(&rtl8168_pci_driver);
#else
    return pci_module_init(&rtl8168_pci_driver);
#endif

再看 module_pci_driver 内部实现

可以看到 module_pci_driver 的本质就是调用了 module_driver 这个通用宏定义。

module_driver 用宏定义定义了 __init 和 __exit 函数，然后自动调用 module_init 和 module_exit。

并且驱动 init 和 exit 的名字是 xxx_init 开始的，比如 rtl8169_pci_driver 就是：rtl8169_pci_driver_init。

然后宏定义内部使用的是：pci_register_driver，所以最后本质都是 pci_register_driver。exit 函数就是 pci_unregister_driver。

#define module_pci_driver(__pci_driver) \
	module_driver(__pci_driver, pci_register_driver, pci_unregister_driver)

#define module_driver(__driver, __register, __unregister, ...) \
static int __init __driver##_init(void) \
{ \
	return __register(&(__driver) , ##__VA_ARGS__); \
} \
module_init(__driver##_init); \
static void __exit __driver##_exit(void) \
{ \
	__unregister(&(__driver) , ##__VA_ARGS__); \
} \
module_exit(__driver##_exit);

再细化下，module_pci_driver 三个参数分别是：struct pci_driver 的 driver，注册函数，注销函数。

#define module_pci_driver(__pci_driver) module_driver(__pci_driver, pci_register_driver, pci_unregister_driver)

#define module_driver(__driver, __register, __unregister, …) \
\
static int __init __driver##_init(void) \ { \ return
__register(&(__driver) , ##VA_ARGS); \ }
module_init(__driver##_init); \
\
static void __exit
__driver##_exit(void) \ { \ __unregister(&(__driver) , ##VA_ARGS); \ } \ module_exit(__driver##_exit);

再还原 module_pci_driver (rtl8169_pci_driver); 实际的操作就是：

把上面的 __driver 替换为 rtl8169_pci_driver，__register 替换为 pci_register_driver，__unregister 替换为 pci_unregister_driver。

//#define module_pci_driver(__pci_driver) \
//	module_driver(__pci_driver, pci_register_driver, pci_unregister_driver)

//#define module_driver(__driver, pci_register_driver, __unregister, ...)
static int __init rtl8169_pci_driver_init(void)
{
	return pci_register_driver(&(rtl8169_pci_driver));
}
module_init(rtl8169_pci_driver_init);

static void __exit rtl8169_pci_driver_exit(void)
{
	pci_unregister_driver(&(rtl8169_pci_driver));
}
module_exit(rtl8169_pci_driver_exit);

其他：还可以看到 module_driver 这个宏定义，支持不定长参数调用。调用的地方指定有限个，定义的地方指定不限个，使用 … 定义，使用 ##__VA_ARGS__ 解析，这个和 printf 类似。

通用 PCIe 模块注册模板

static struct pci_driver rtl8169_pci_driver = {
	.name		= KBUILD_MODNAME,
	.id_table	= rtl8169_pci_tbl,
	.probe		= rtl_init_one,
	.remove		= rtl_remove_one,
	.shutdown	= rtl_shutdown,
	.driver.pm	= pm_ptr(&rtl8169_pm_ops),
};

module_pci_driver(rtl8169_pci_driver);

综述

• pci_register_driver 强调的是 PCIe 模块，是 PCIe 提供的直接接口。
• module_pci_driver 强调的是 module 管理模块，封装了 pci_driver 的接口，不过也是 PCIe 提供的，在 include/linux/pci.h 中。

不过这两个接口 module_pci_driver 会造成 init 函数和 exit 没有，也就是在 insmod 和 rmmod 的时候如果没有 device 存在（比如指定的 vendor id 和 device id 没有），那么不会调用。所以最好是直接使用 pci_register_driver 配合 module_init 函数，可以添加调试信息。

参考：

https://resource.tp-link.com.cn/pc/docCenter/showDoc?id=1634201944817599
https://elixir.bootlin.com/linux/v6.13-rc1/source/drivers/net/ethernet/realtek/r8169_main.c#L5612

---

微代码 - Linux PCIe 驱动是如何将 driver 和 device 绑定到一起，以及何时调用的？(pci_device_id table、配置空间)

北冥的备忘录 于 2024-12-08 13:27:23 发布

背景

Linux PCIe 设备驱动框架主体框架分为 device 和 driver 两部分。

driver 通过指定 vendorid 和 deviceid 告诉内核 PCIe 子模块，该驱动支持的绑定的设备有哪些，以便有对应设备的时候可以直接调用。

device 是 BIOS 期间通过 ACPI 扫描预留资源或者开启 pci=realloc 之后动态创建的 PCIe 设备，是一棵树，包括了 bus 和 id。

本文主要介绍这里提到的他们两个何时如何被绑定到一起，以及这里提到的关键 vendorid 和 deviceid 如何指定。

何时如何被绑定到一起

调用时机

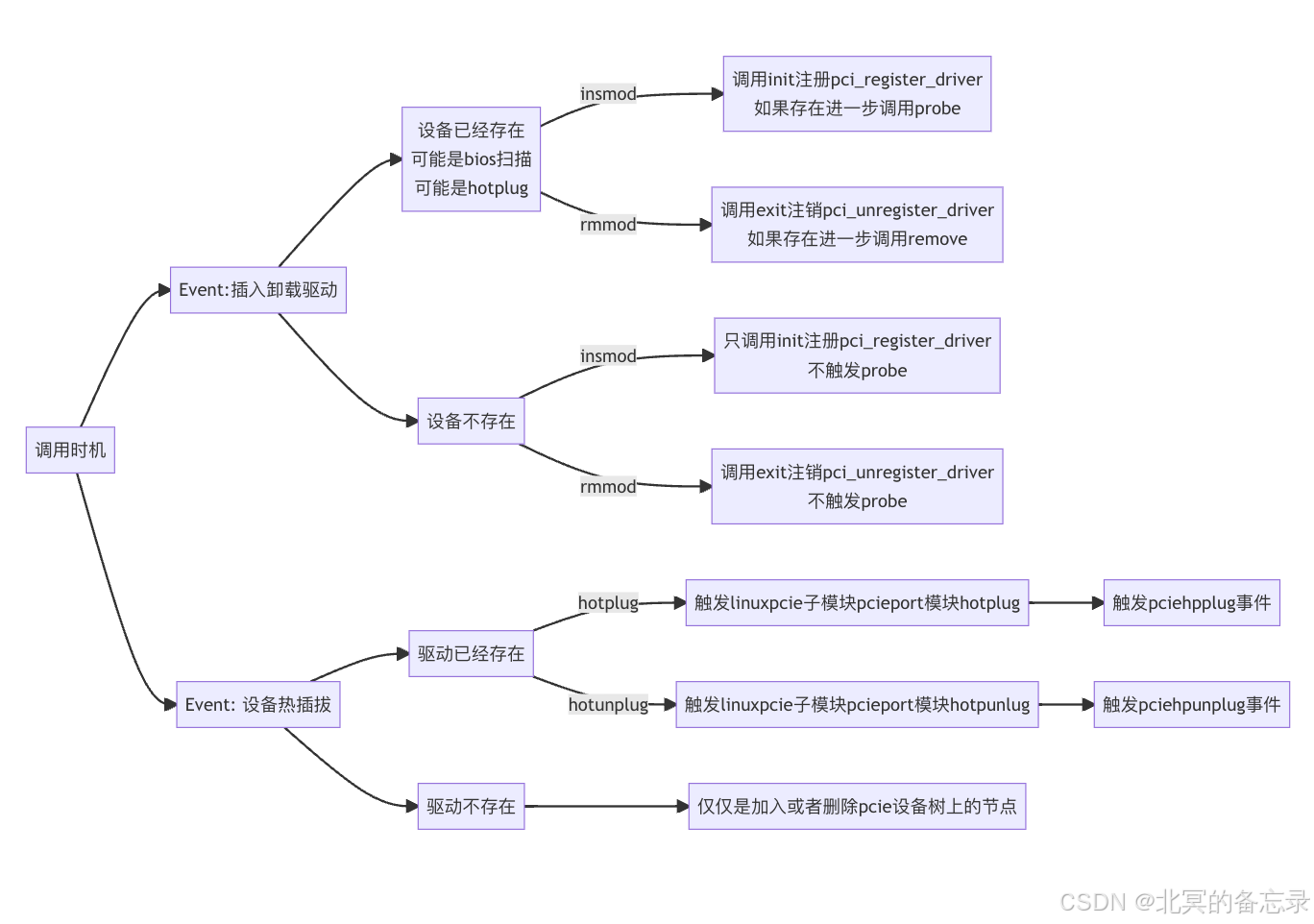

预览图：

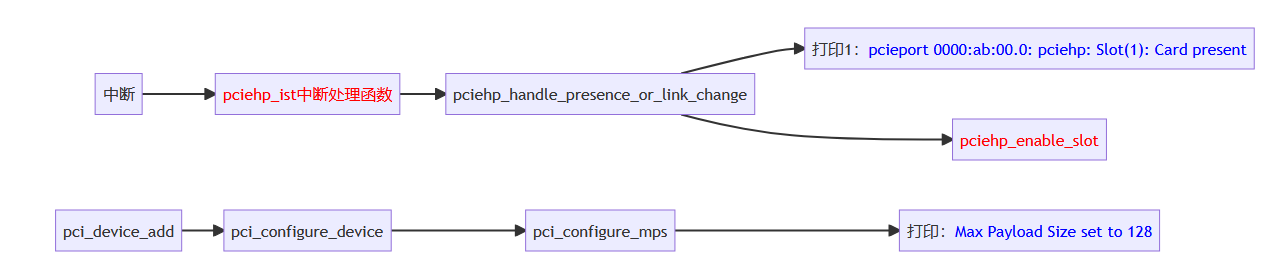

热插拔中部分流程：

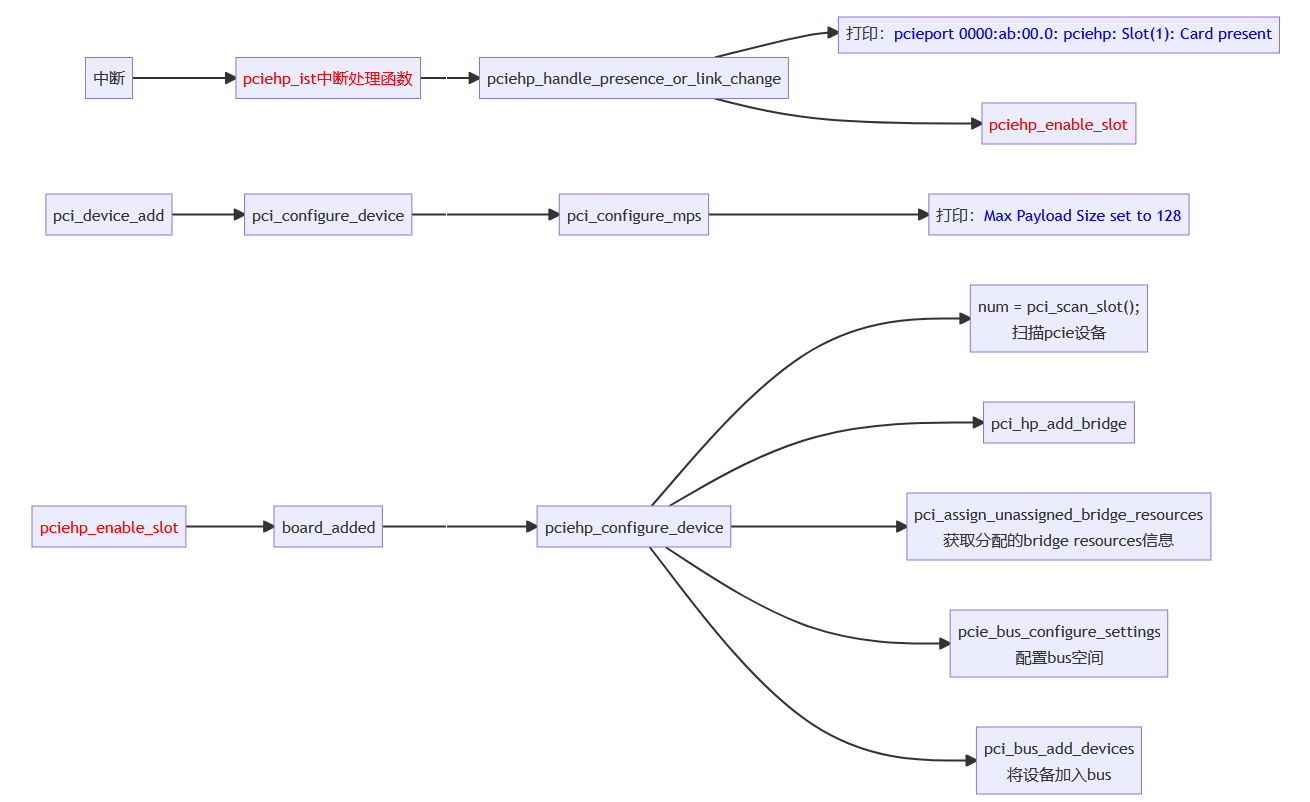

预览图：

关于 insmod 和 rmmod

insmod 和 rmmod 的时候会调用模块的 init 和 exit 函数。如果是 module_pci_driver 这种方式注册的模块，insmod 和 rmmod 的时候只会 register 和 unregister。但是 register 的时候如何发现对应的 PCIe 驱动指定的 vendorid 和 device 存在，就会直接调用 probe。

注意设备如果存在，对于 Linux 的 PCI 子系统已经能够通过 lspci 查看到 PCIe 设备。insmod 的时候主要是告诉 PCI 子系统，这个驱动管理了哪些 vendor id 和 device 的驱动。然后会触发一次遍历匹配这个 vendorid 和 deviceid。

关于 driver 和 device 匹配上

PCIe 驱动在 insmod 驱动，或者 plug device 时候都会触发调用。（对于 Linux 系统，热插拔 PCIe 驱动需要开启 cmdline 指定 pci=realloc 的参数。

设备和驱动指定 vendor id 和 device id 方式

设备的 vendor id 和 device id

在设备上 vendor id 和 device id 是写在 PCIe 的配置空间，更多参考：

微知 - PCIe 配置空间中哪个字段表示设备类型？有哪三种类型？哪个字段表示厂商 ID


北冥的备忘录于 2024-08-24 02:24:00 发布

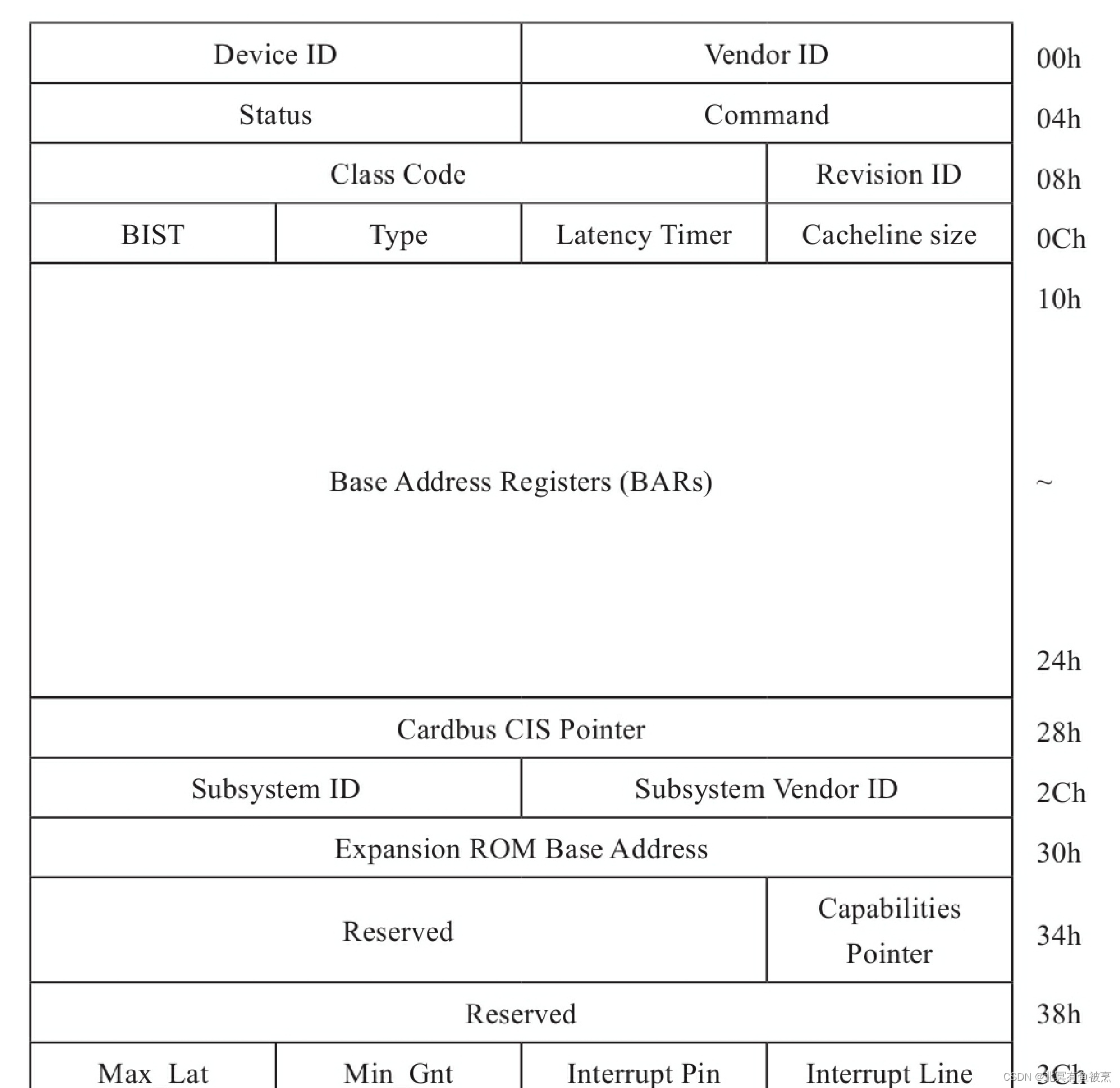

PCIe 配置空间早期为 246 字节，由头部和设备相关部分两个区域组成。其中，头部为 64 字节，设备相关部分为 192 字节。

头部的 64 字节称为预定义头部，用于存储设备的基本信息和通用控制部分。例如，PCIe 的厂商 ID 存储在第 0 字节和第 1 字节。

厂商 ID 由 PCI SIG 组织统一管理，每个厂商的 ID 是固定的。例如，Mellanox 网卡的厂商 ID 是 15b3，TP-Link 的厂商 ID 是 10ec。可以通过以下命令扫描特定厂商的设备：

lspci -d 15b3: # 注意需要加上冒号

设备相关区域的剩余 192 字节包含各种功能模块。

PCIe 配置空间中，地址为 0Eh 的字段用于存储设备类型，共有三种类型：


• 0x00 表示该设备是一个 PCIe 设备
• 0x01 表示该设备是一个 PCI 桥
• 0x02 表示该设备是一个 CardBus 桥



设备两个 id 在 PCIe 扫描后会存入内存中。

驱动

驱动注册的时候指定的 PCIe 驱动描述结构中会指定一个 id 表，这个表可以表示当前驱动可支持多个设备的 id 信息。比如 8168 的驱动程序：

static struct pci_device_id rtl8168_pci_tbl[] = {
        { PCI_DEVICE(PCI_VENDOR_ID_REALTEK, 0x8168), },
        { PCI_DEVICE(PCI_VENDOR_ID_REALTEK, 0x8161), },
        { PCI_DEVICE(PCI_VENDOR_ID_REALTEK, 0x2502), },
        { PCI_DEVICE(PCI_VENDOR_ID_REALTEK, 0x2600), },
        { PCI_VENDOR_ID_DLINK, 0x4300, 0x1186, 0x4b10,},
        {0,},
};

static struct pci_driver rtl8168_pci_driver = {
        .name       = MODULENAME,
        .id_table   = rtl8168_pci_tbl,
        .probe      = rtl8168_init_one,
        .remove     = __devexit_p(rtl8168_remove_one)
};

可以看到这个驱动指定了 5 个设备（deviceid 和 vendorid）。

其中四个都是 Realtek 的 vendor，device 型号指定的有 8168、8161、2502、2600 四款设备。

所以如果加载驱动，有这 5 个设备在的话，就会直接调用 probe 对网卡进行初始化。

其他

热插拔几个打印

【pcieport】pciehp: Slot (1): Card present

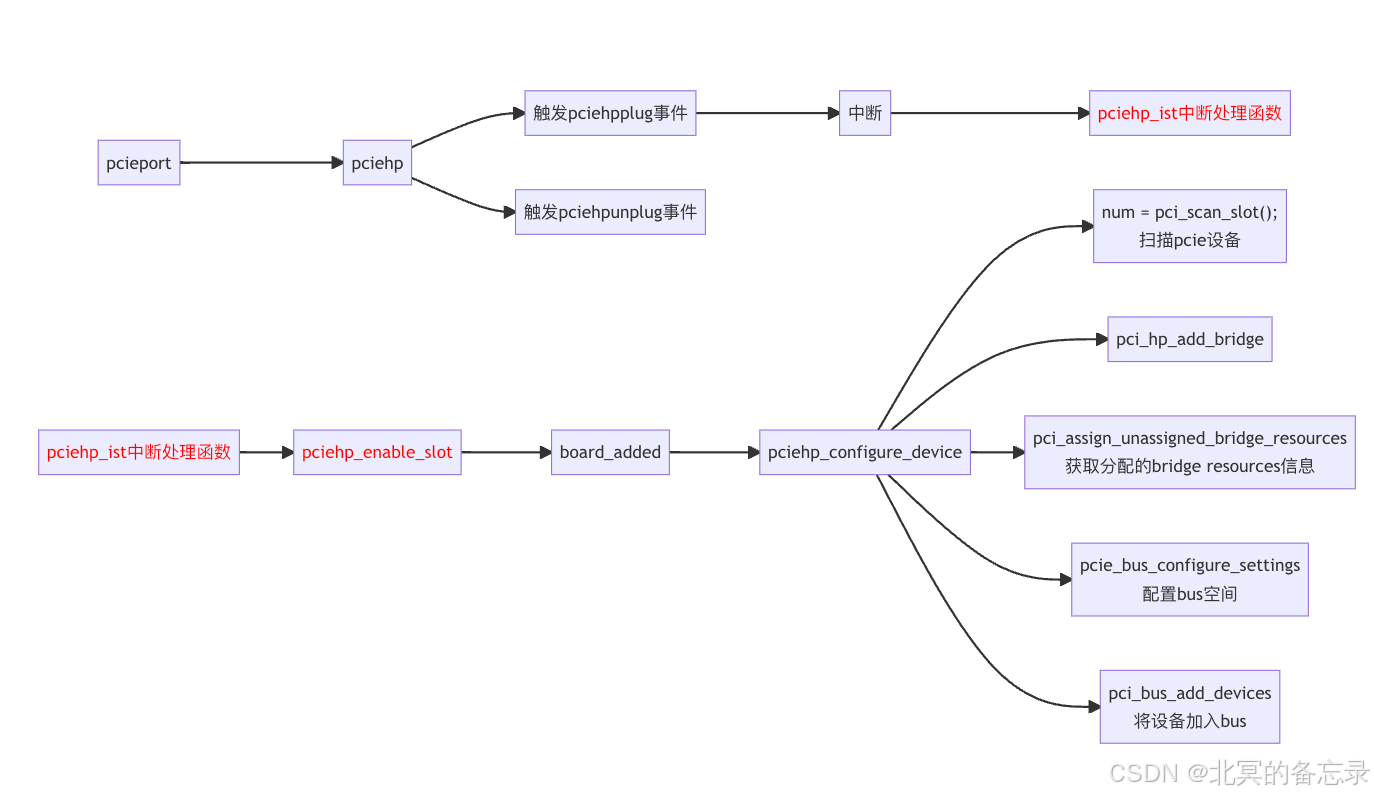

Linux PCIe 子模块 pcieport 触发 pciehp 事件流程：

热插拔触发，系统打印对应 PCIe BDF 的信息：

pcieport 0000:ab:00.0: pciehp: Slot (1): Card present

//drivers/pci/hotplug/pciehp_ctrl.c
pciehp_handle_presence_or_link_change(...) {
	switch (ctrl->state) {
		case OFF_STATE: //当前（上一个）状态是OFF
			ctrl->state = POWERON_STATE; //切换状态
			ctrl_info(ctrl, "Slot(%s): Card present\n", slot_name(ctrl));
			ctrl->request_result = pciehp_enable_slot(ctrl);
}

# pciehp_enable_slot会添加设备和busid，调用的一些关键点
pciehp_enable_slot
	pciehp_configure_device
		num = pci_scan_slot(); //扫描pcie设备
		pci_hp_add_bridge(dev);
		pci_assign_unassigned_bridge_resources() //获取分配的bridge resources信息
		pcie_bus_configure_settings() //配置bus空间
		pci_bus_add_devices() //将设备加入bus
}

状态切换后 PCIe 热插拔会触发分配新的 busid，以及新分配 BDF 放入 bus 上，bus 是一个 bridge。

【pci】 Max Payload Size set to

Max Payload Size set to 512 (was 128, max 512) // 这里是制定了 TLP 的 payload 的大小

【probe】

这里打印了 vendor 和 device。在 scan device 的时候会调用到这里打印新找到的 vendor 和 device 的设备。这个打印是在 pci_scan_slot 之后找到新设备就会打印。

pci_scan_slot
	pci_scan_single_device
		pci_scan_device
			pci_setup_device
				pci_info(dev, "[%04x:%04x] type %02x class %#08x\n",
					 dev->vendor, dev->device, dev->hdr_type, dev->class);

关于 pci_device_id 的数据结构

• struct pci_driver 是驱动的描述符，其中有 pci_device_id 的 table 表。
• struct pci_device_id 是 pci_device_id 的 table 表。
• struct pci_dev 是 PCIe 设备的结构，其中有 device 和 vendor 的配置信息。

综述

本文零散的记录了一些 PCIe 设备和驱动是如何匹配的以及热插拔的流程。关于匹配的关键点就是：

• 驱动中通过 pci_device_id 结构来指定支持的 PCIe vendor 和 device 的表。
• 设备中通过在 PCIe 配置空间的前四个字段来配置对应的 vendorid 和 deviceid（这个信息是出厂的时候写入的，而且一般是先写入 EEPROM，然后网卡固件加载的时候写入 PCIe 的配置空间）。

---
