前言：本文为了方便新手获取AD(Altium Designer)绘制PCB所需封装库,封装来源立创EDA开源资源。

步骤：
一、如何获取封装

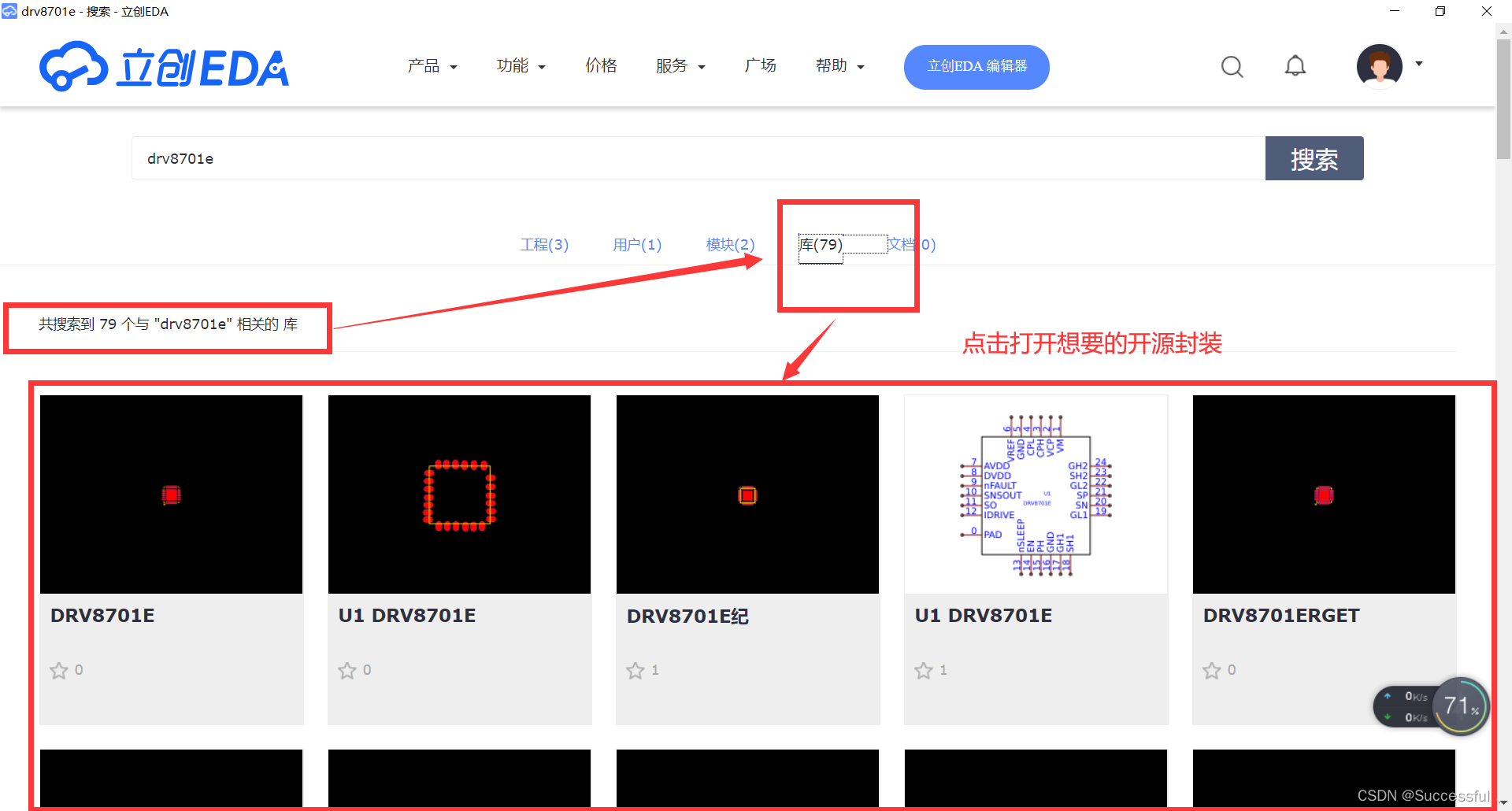

  1. 打开立创EDA,搜索目标元件（以DRV8701E栅极驱动芯片为例）
    在这里插入图片描述

  2. 进入以下页面

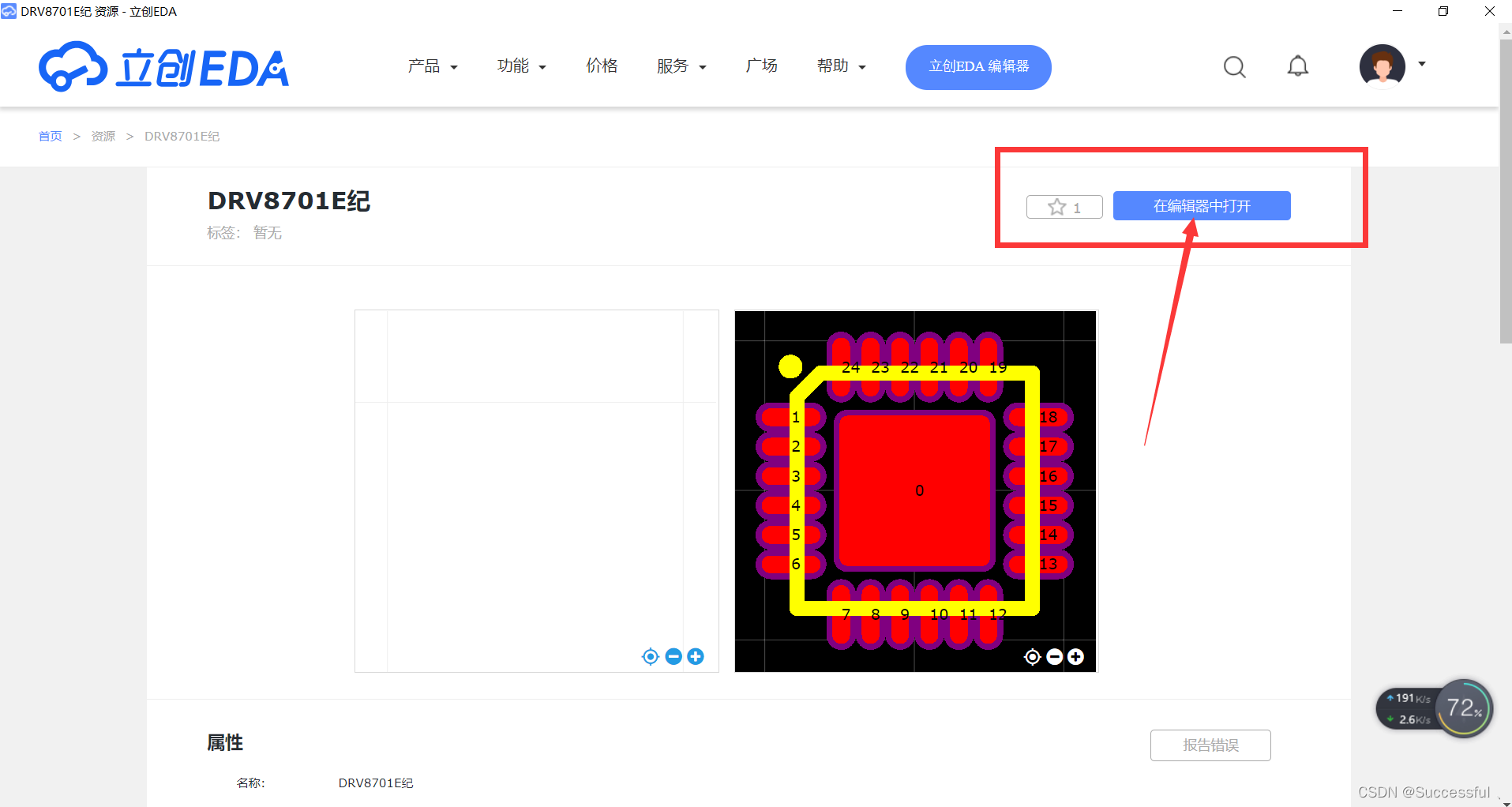

    在这里插入图片描述

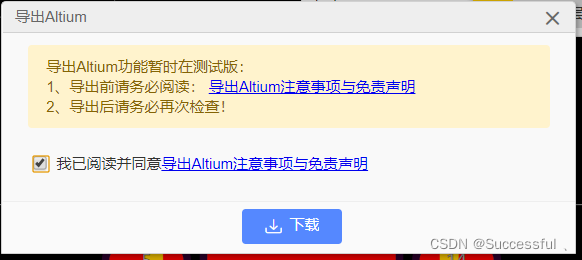

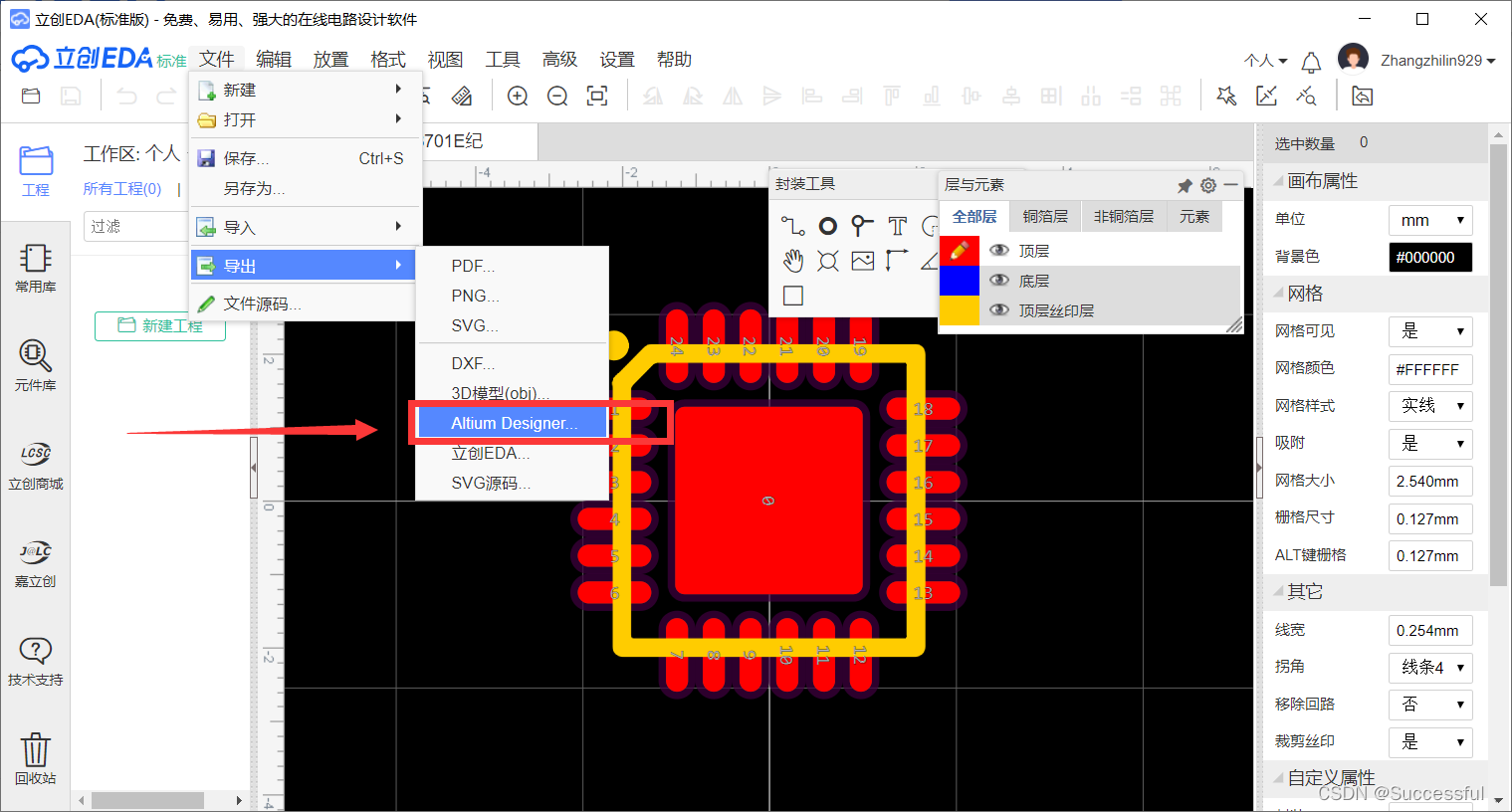

  3. 点击，在编辑器中打开，并在工具栏中选择导出AD格式的文件
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

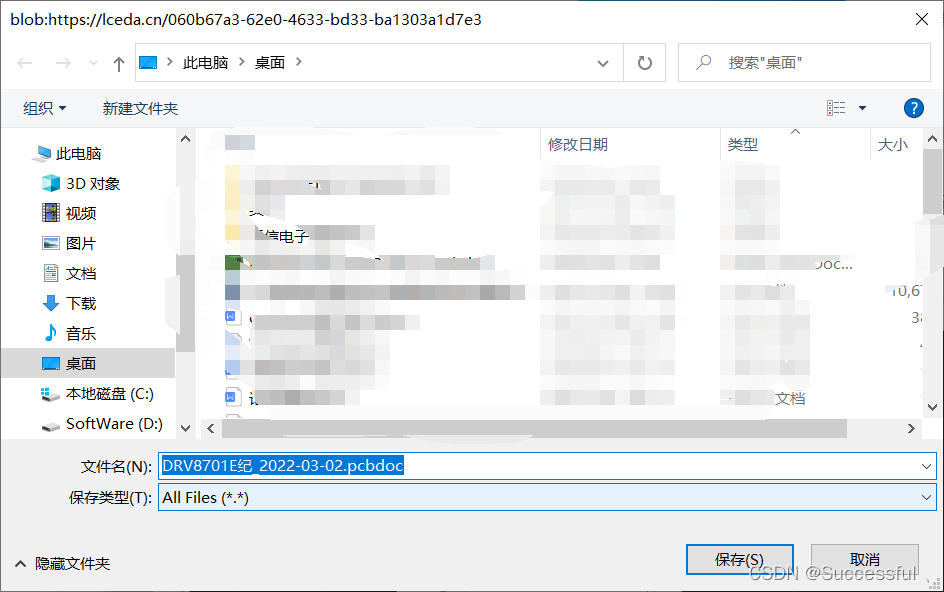

    这个就是导出的文件可以用AD打开

二、如何从PCB工程中导出封装库

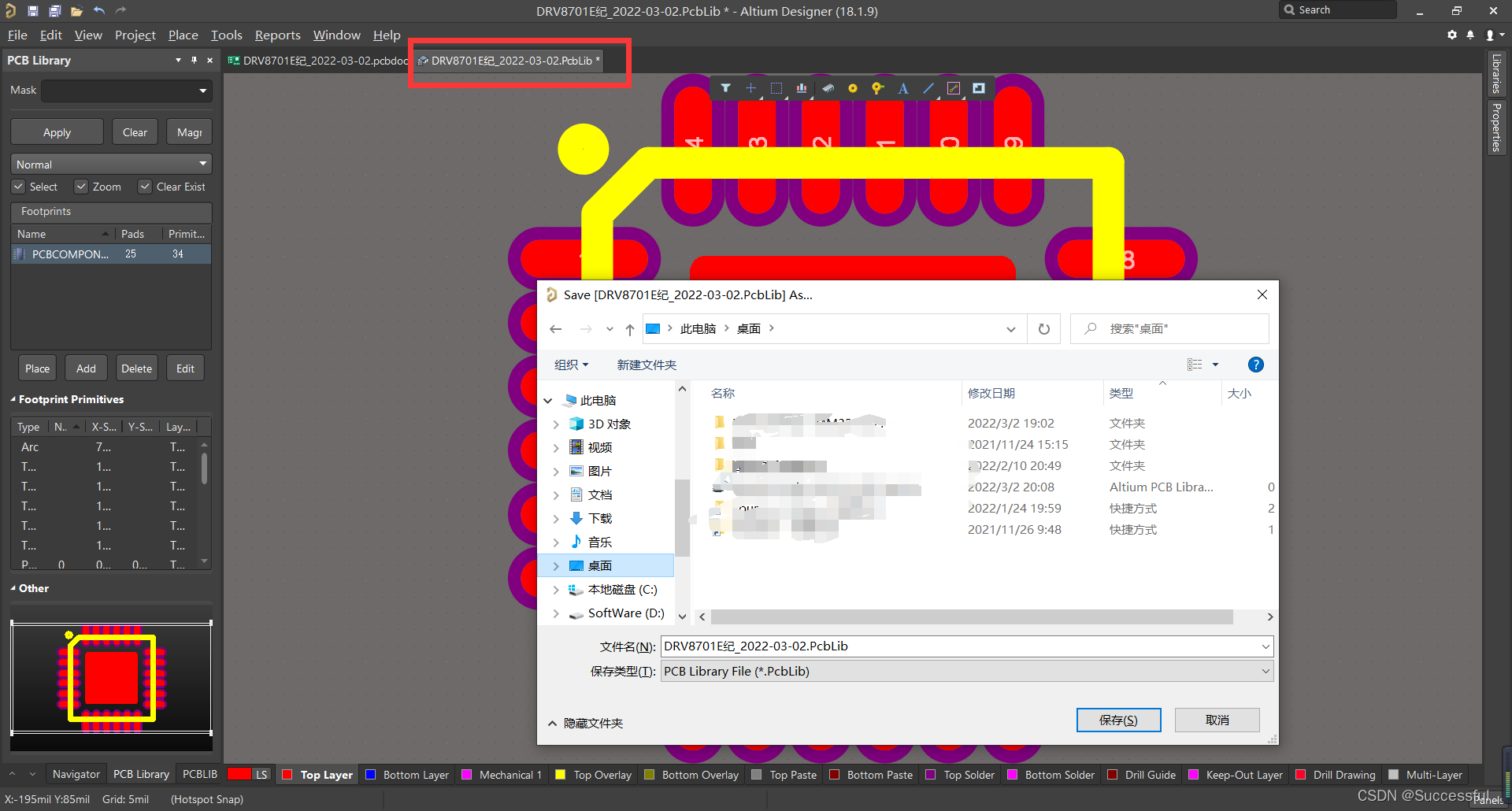

  1. 点击Design，可以选择Make PCB Library (PCB库)或者Make Intergrated Library （继集成库），这里我选择第一个，之后会自动弹出Library 页面，选择工具栏File 然后Save As另存到一个自己方便的文件夹，
    在这里插入图片描述

三、如何安装AD封装库

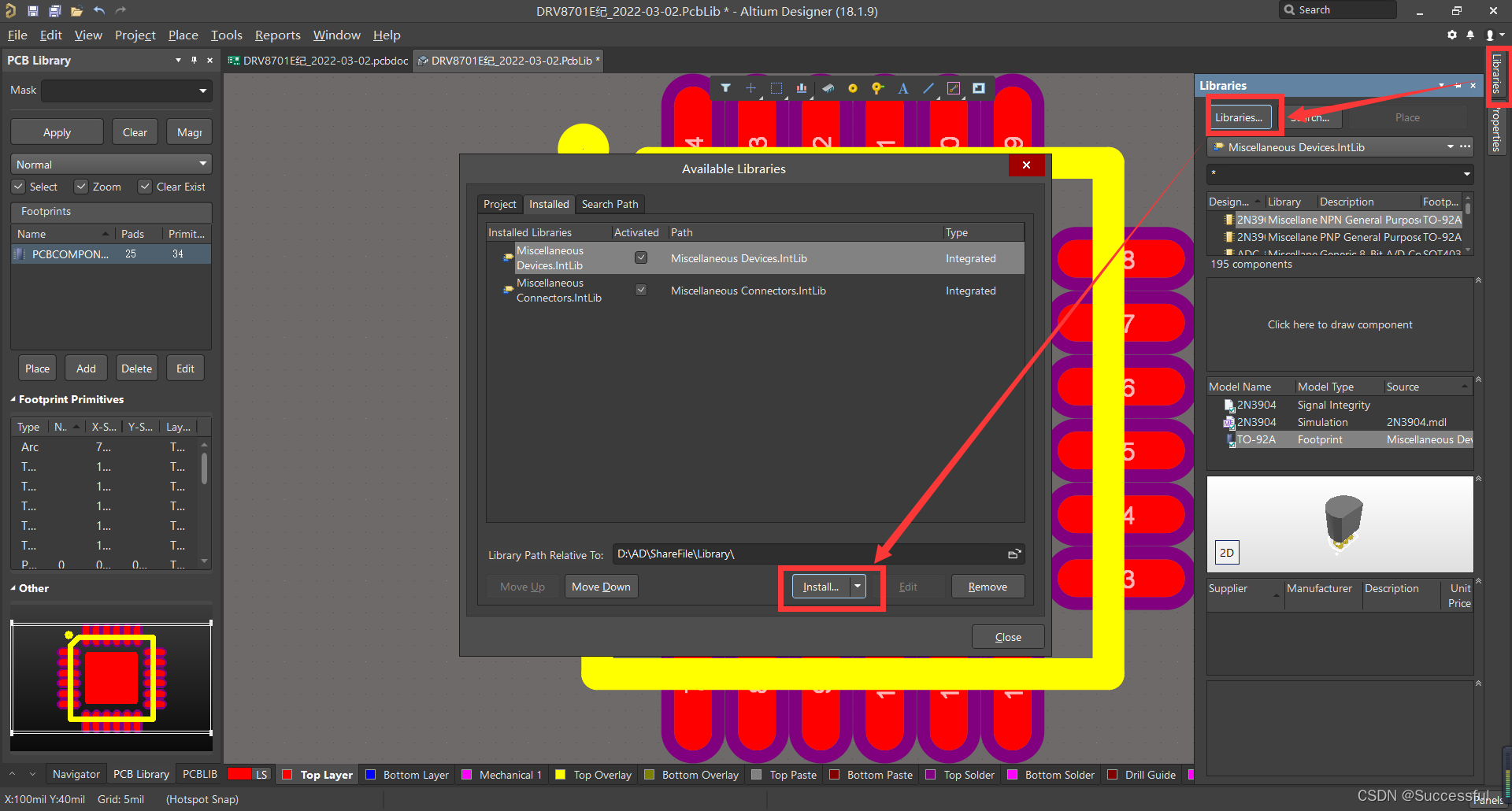

  1. 打开Library管理界面，选择Install From File
    在这里插入图片描述

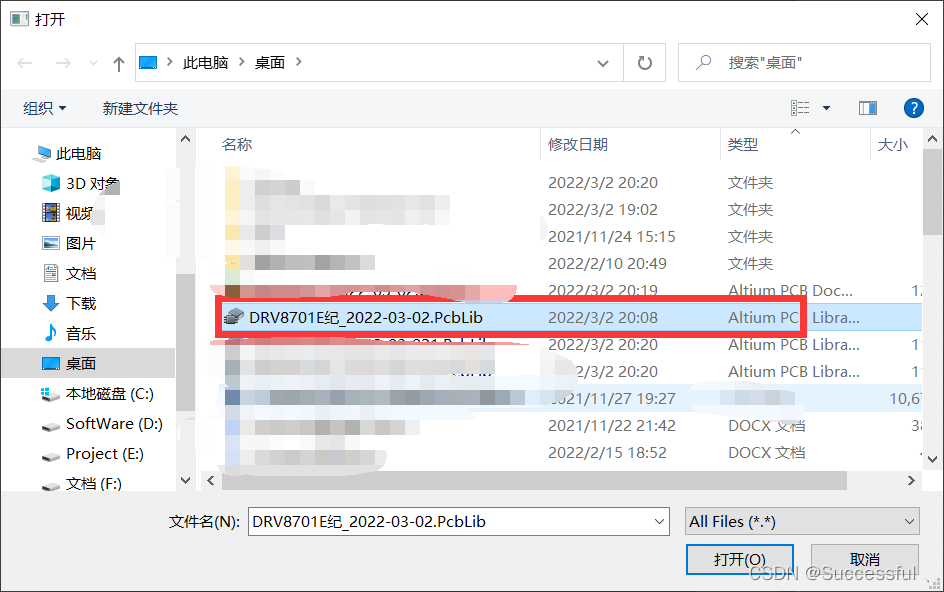

  2. 选择文件，打开
    在这里插入图片描述

  3. 安装成功，以后就可以用了

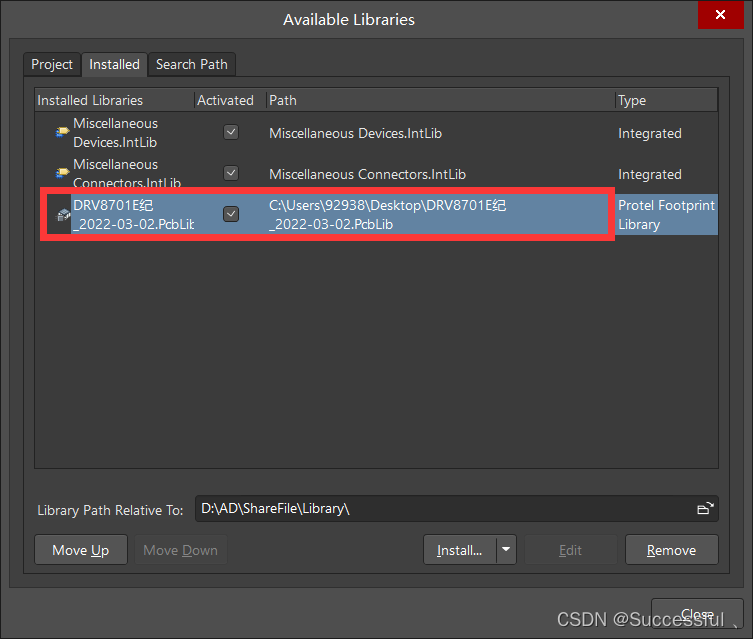

    . 在这里插入图片描述

Successful 、
