前言

  此次文章主要是关于二级运放放大器的设计，本文为本人学习模拟集成电路相关知识的的学习笔记，入门级别，意为小白快速上手所写，关于BG电路、ADC、PLL等进阶文章，后续更新，循序渐进。如果有需要可以点击关注+点赞+收藏，持续关注我的博客。
  关于更加基础的文章，可以点击我的主页自行查看。

  该部分全部PDF文档，资料链接：https://mbd.pub/o/bread/ZJubl5ly
  该设计工程文件（原理图+版图），资料链接：https://mbd.pub/o/bread/ZpWbl5pr

1.电路分析

1.1电路结构

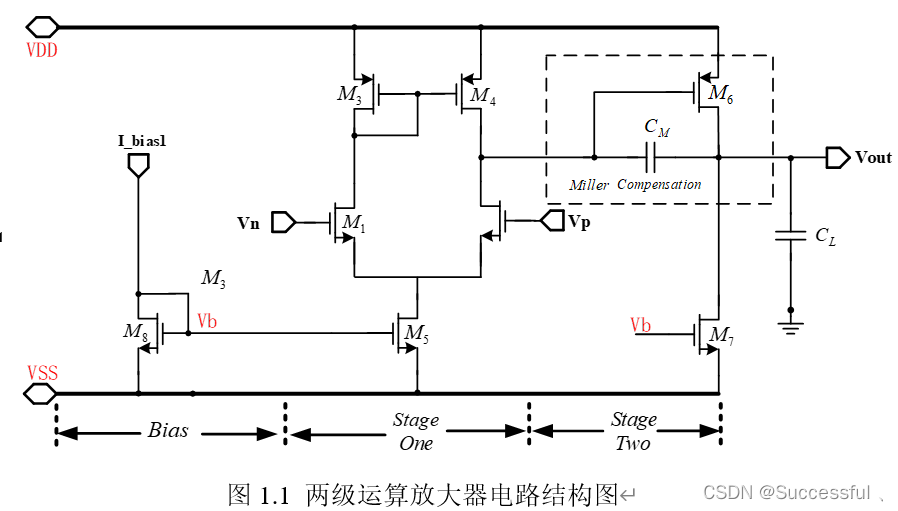

  如图是采用了米勒补偿结构的CMOS二级运算放大器，结构如图1.1所示。主要包括四个部分：偏置电路、第一级NMOS输入的差分放大电路、第二级放大电路和米勒补偿电路。

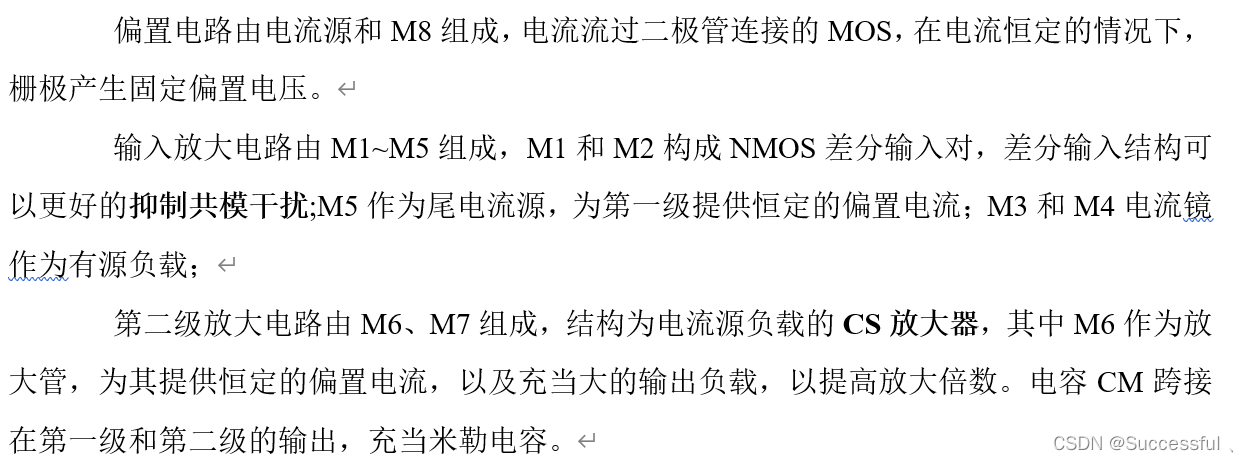

电路描述：

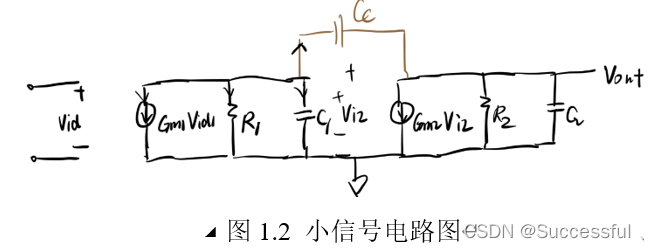

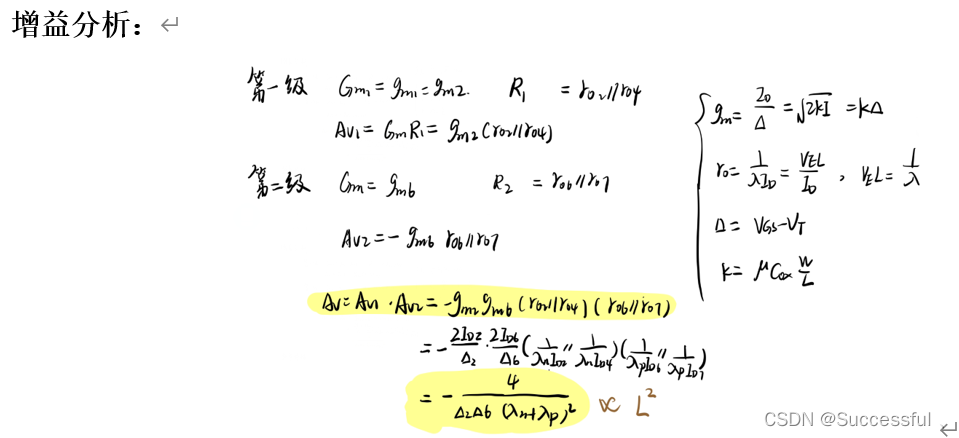

1.2小信号分析

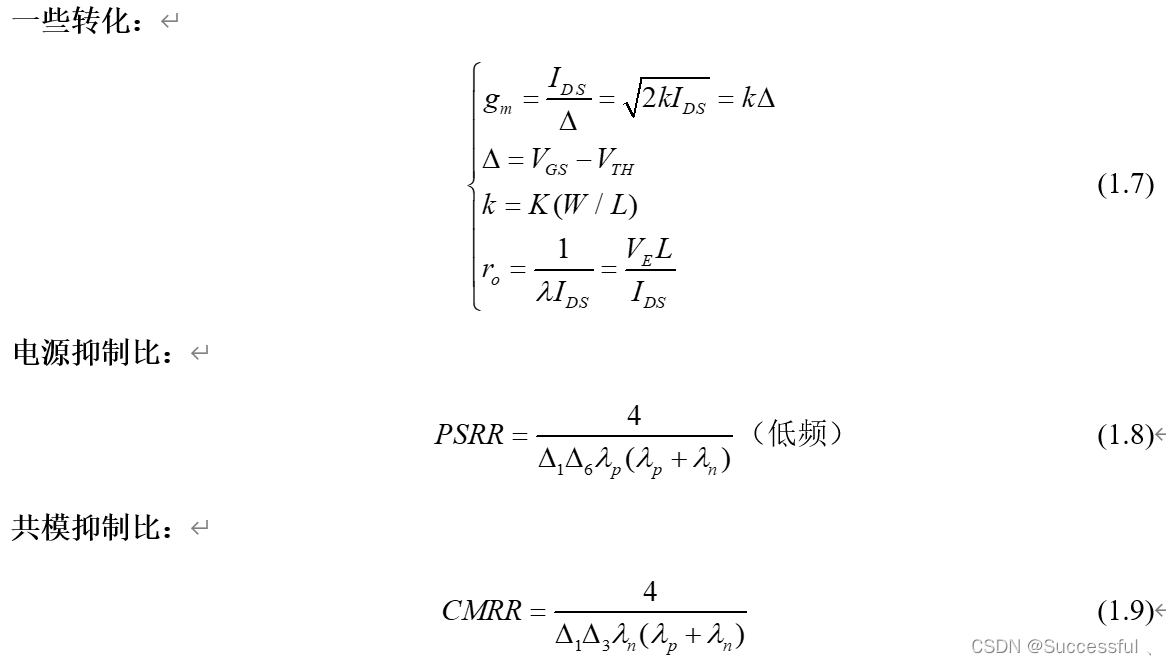

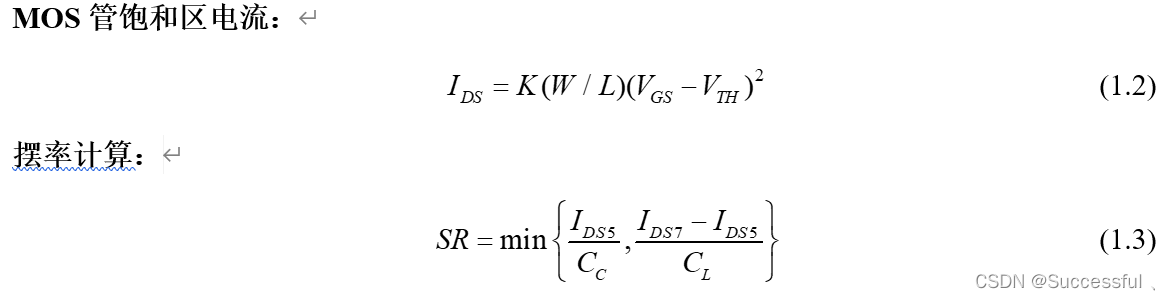

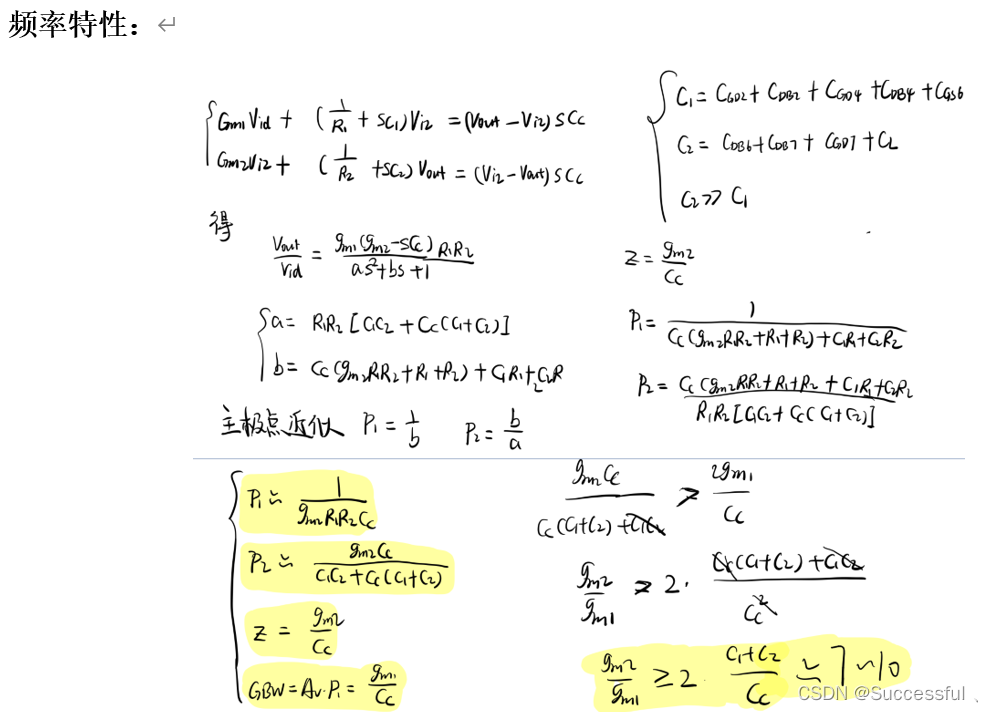

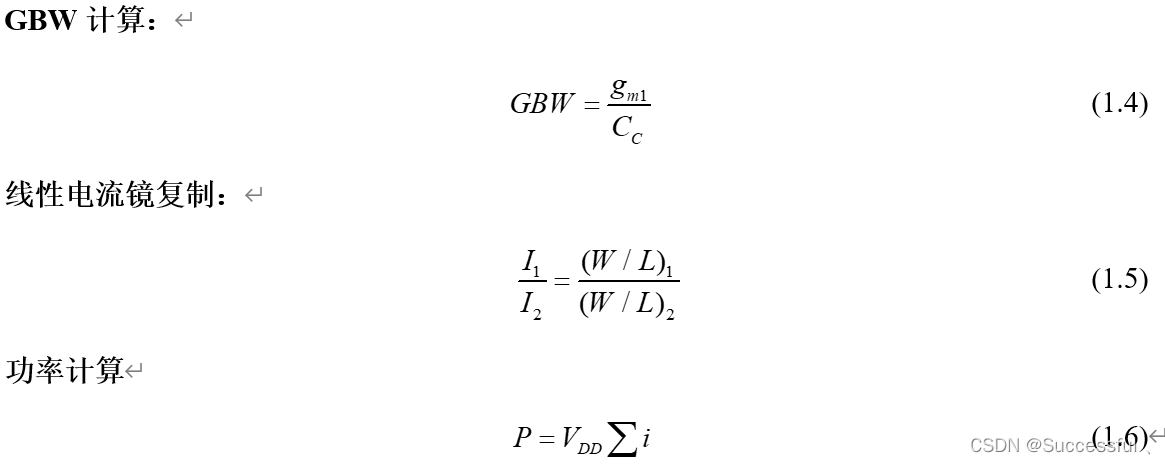

1.3公式

2指标设计

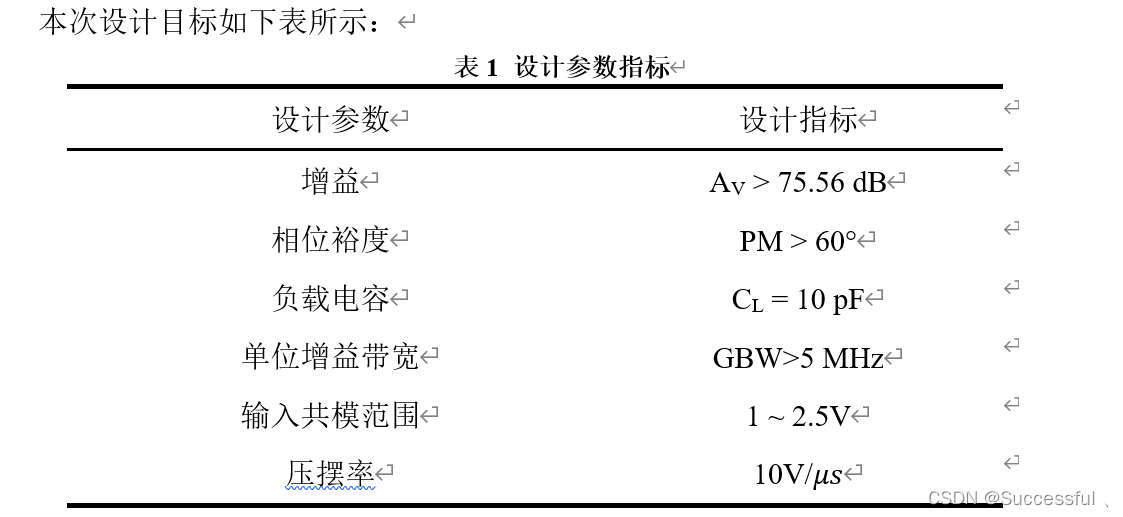

2.1预期设计指标参数

2.2参数分析

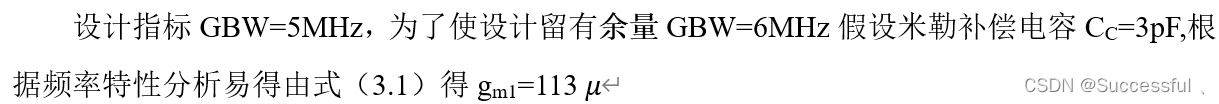

(1)确定gm1、gm6

(2)分配电流

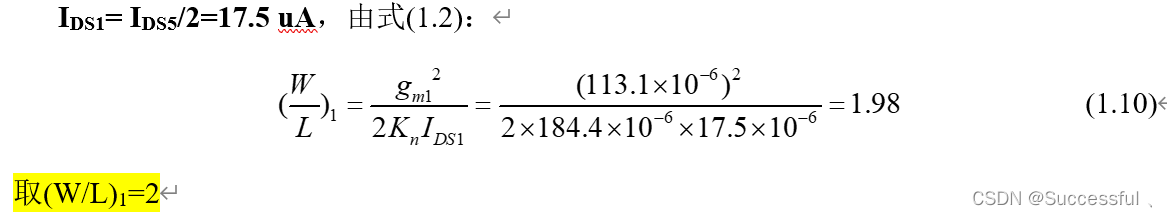

(3)确定M1尺寸

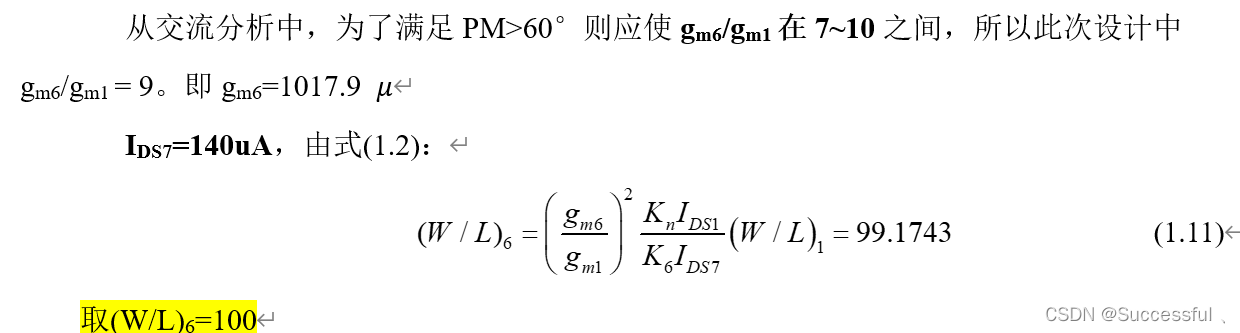

(4)确定M6尺寸

(5)共模输入范围：

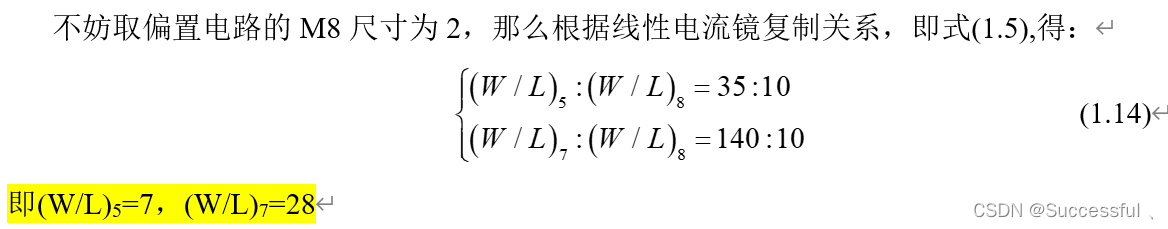

(6)尾电流源M5、M7尺寸确定：

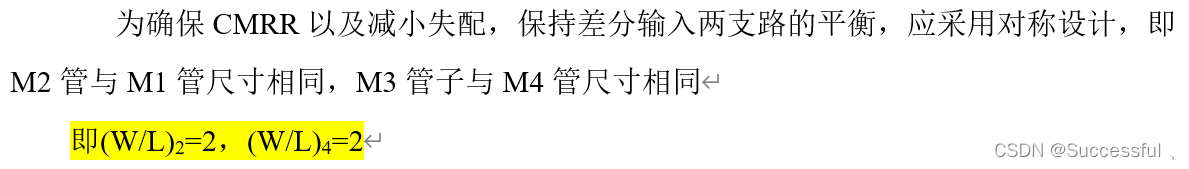

(7)确定M2、M4尺寸

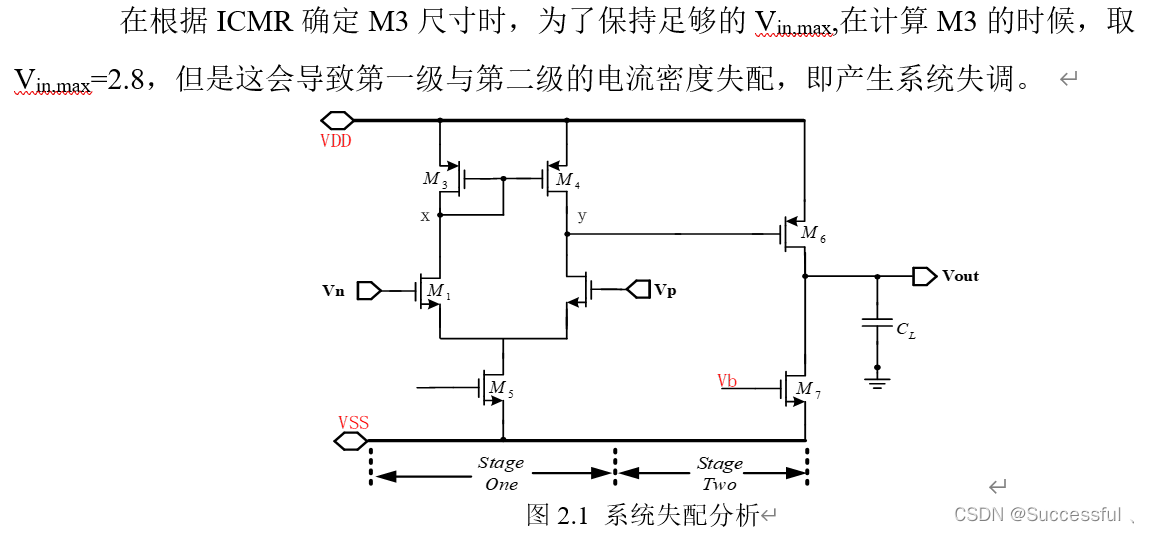

(8)M3与M4尺寸再确定

(8)M3与M4尺寸再确定

2.3器件尺寸

3电路仿真

3.1直流特性仿真

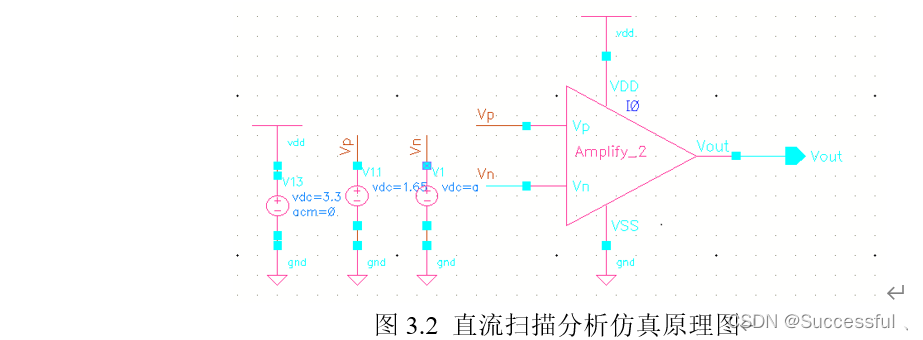

(1)直流扫描分析

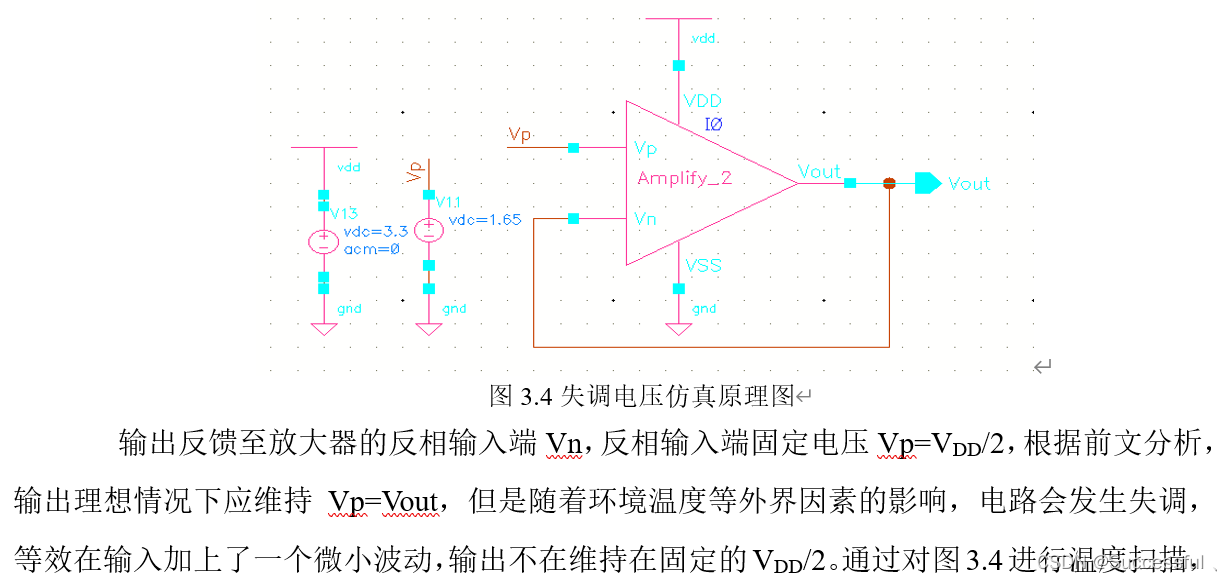

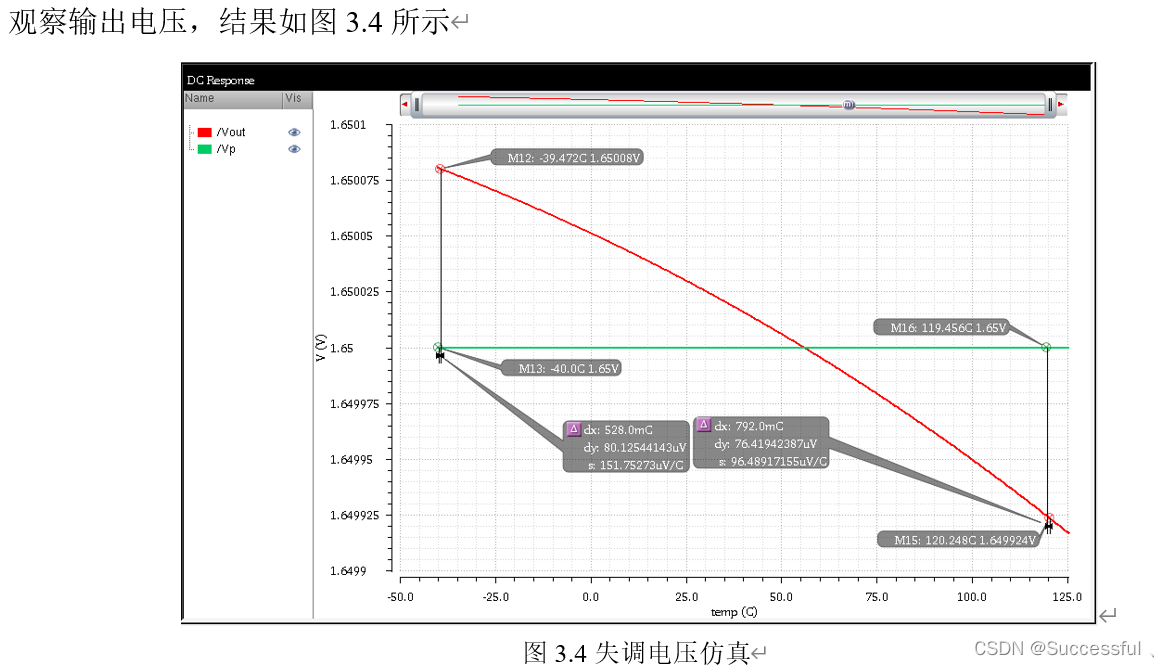

(2)失调电压分析

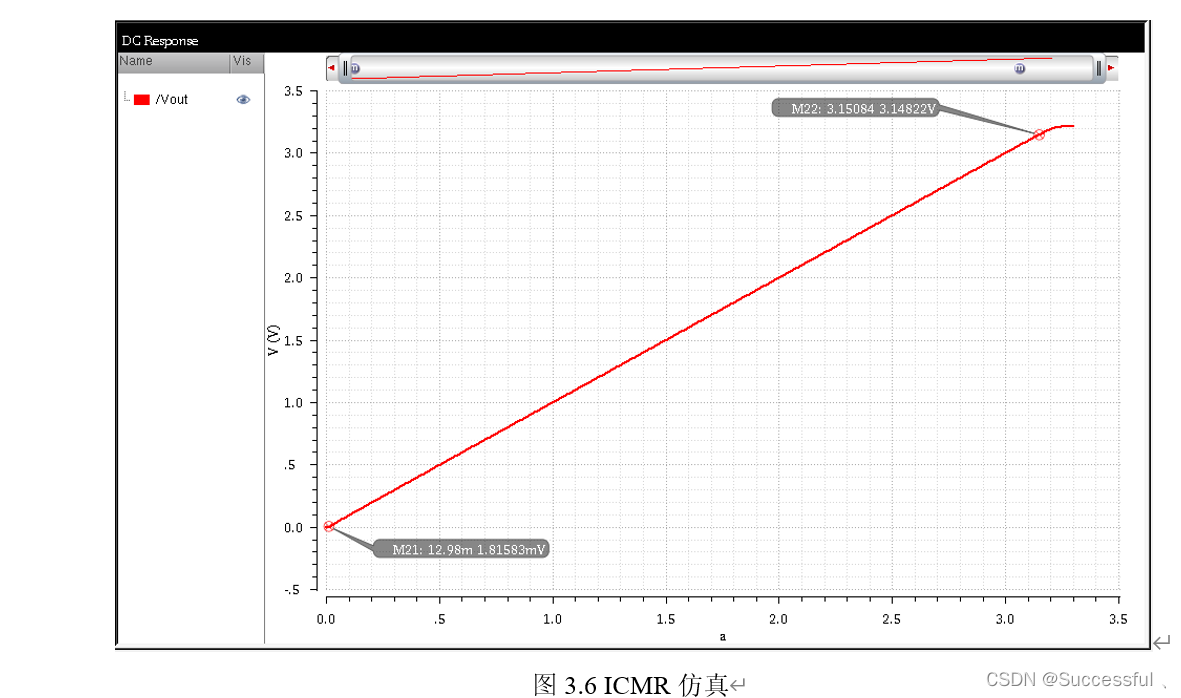

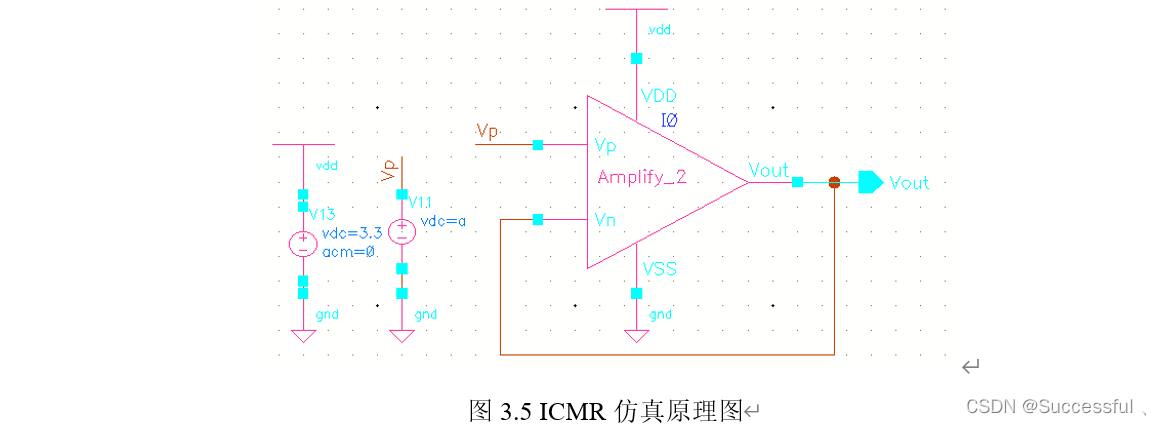

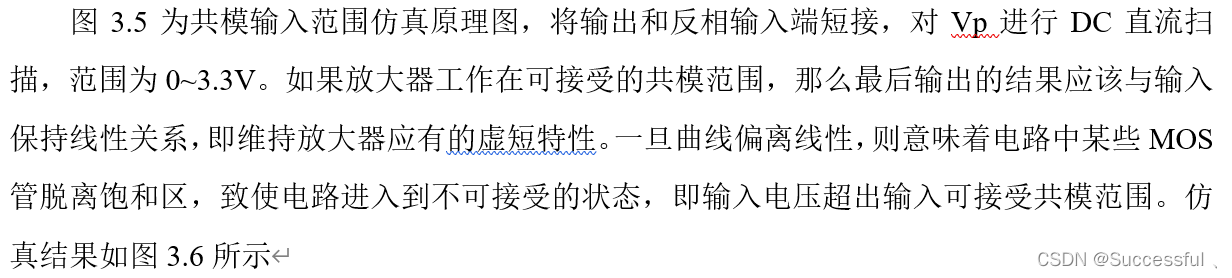

(3)输入共模范围仿真

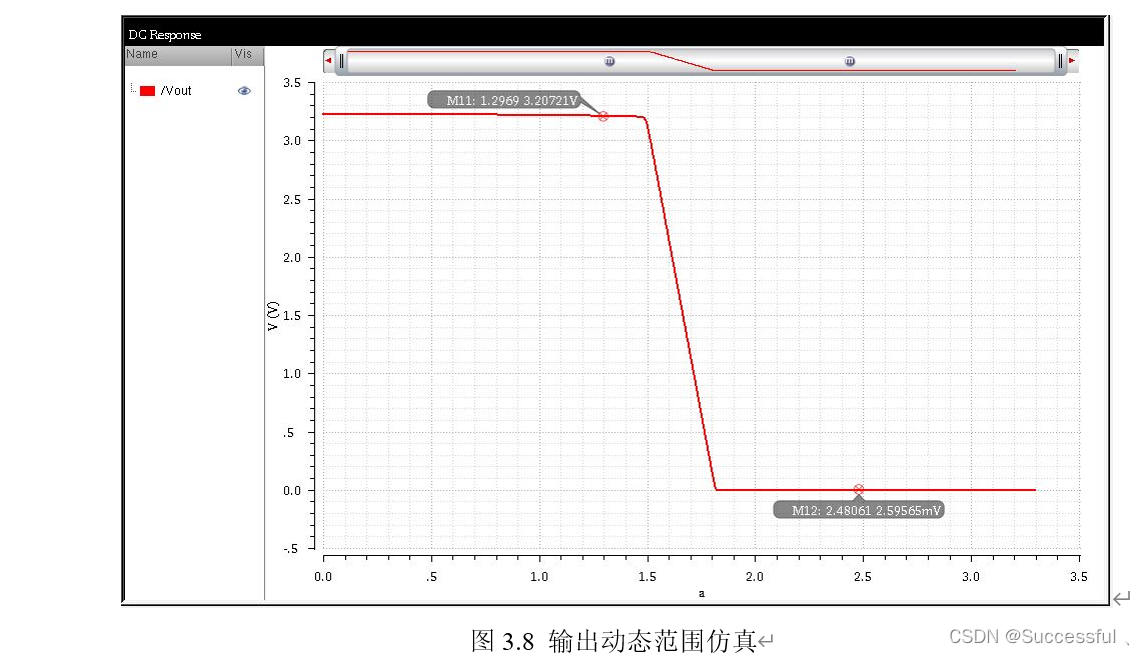

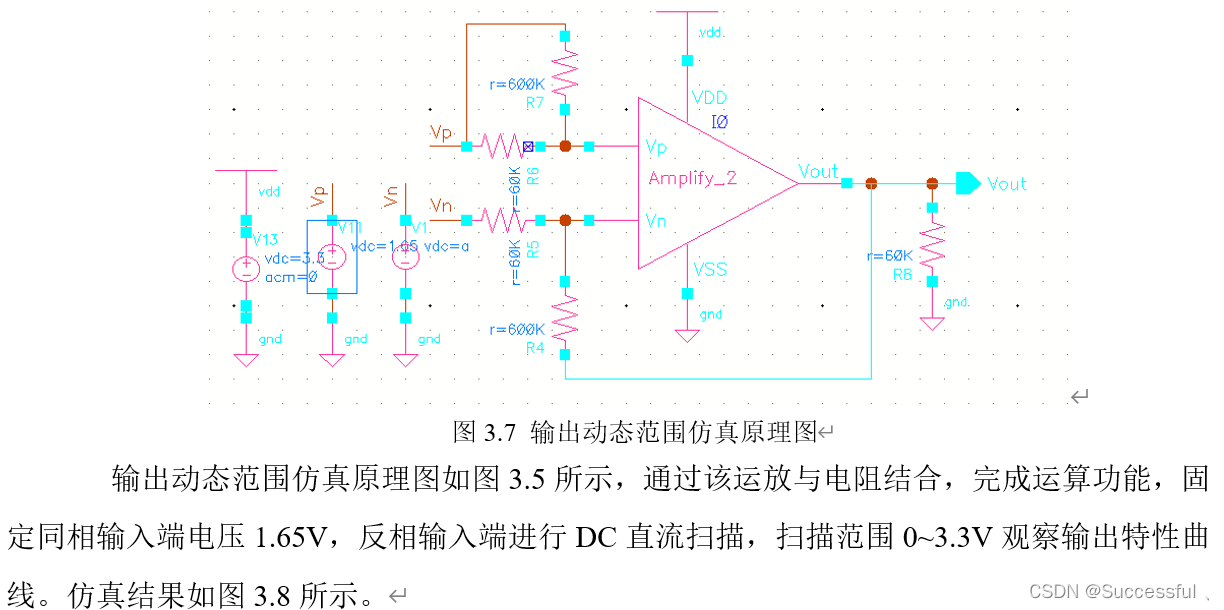

(4)输出动态范围仿真

3.2交流特性仿真

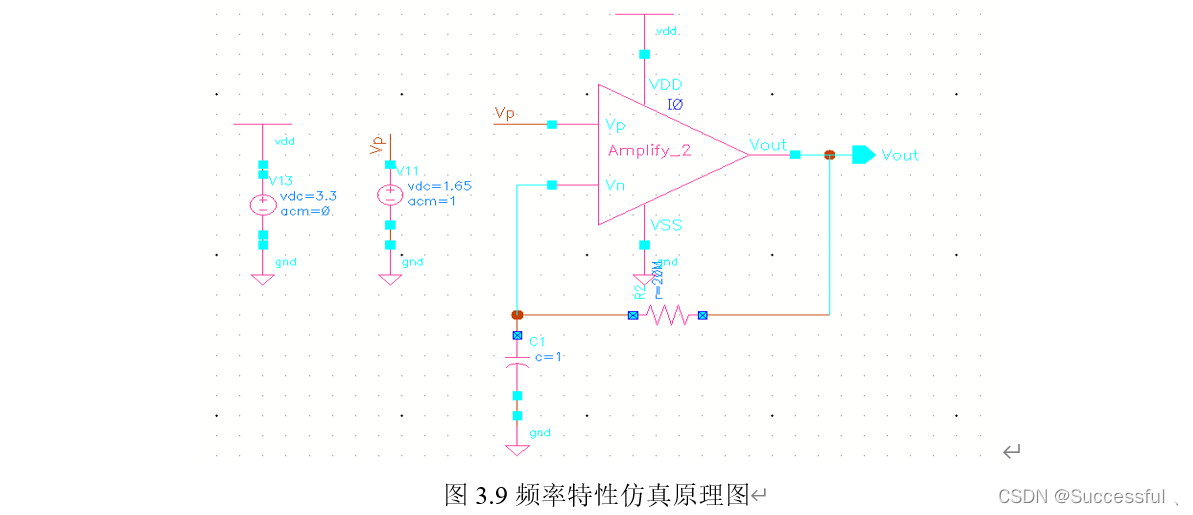

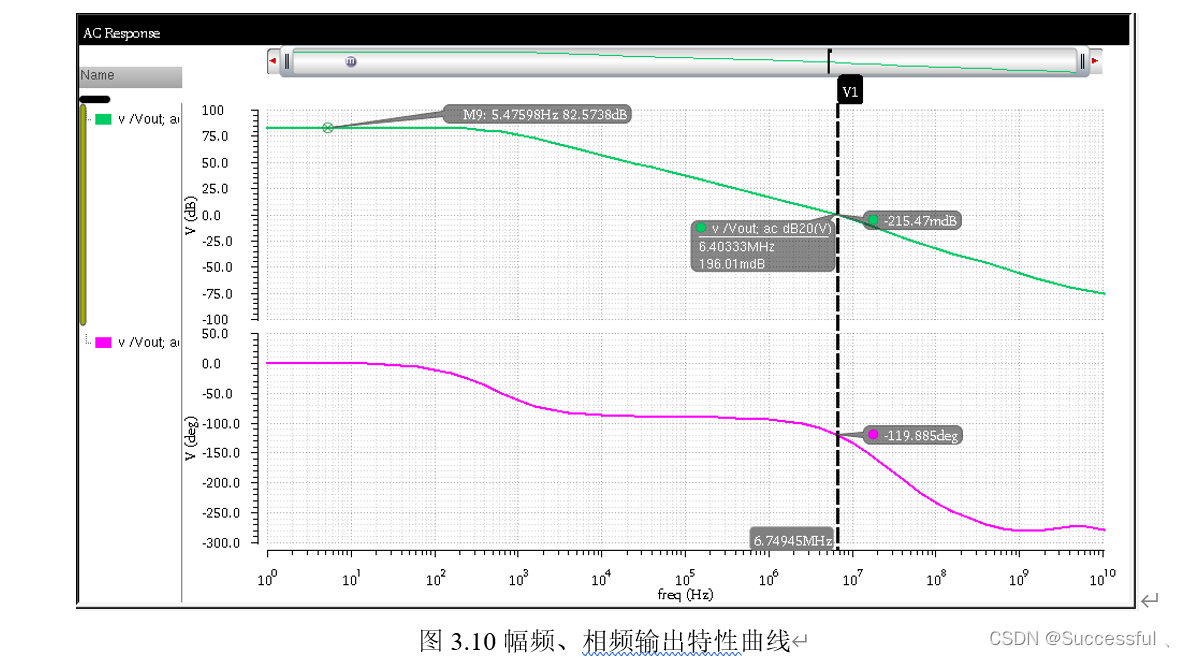

(1)频率特性仿真

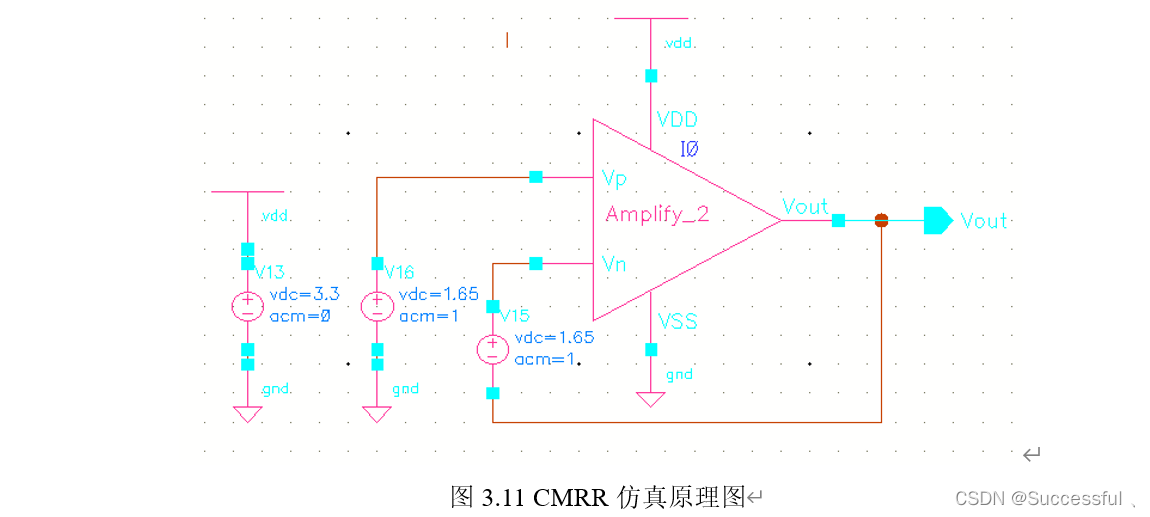

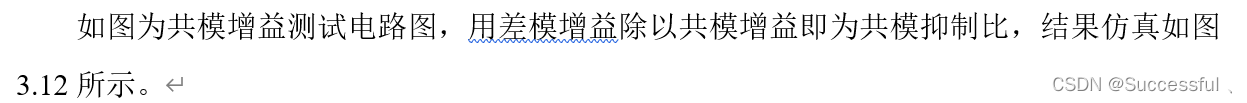

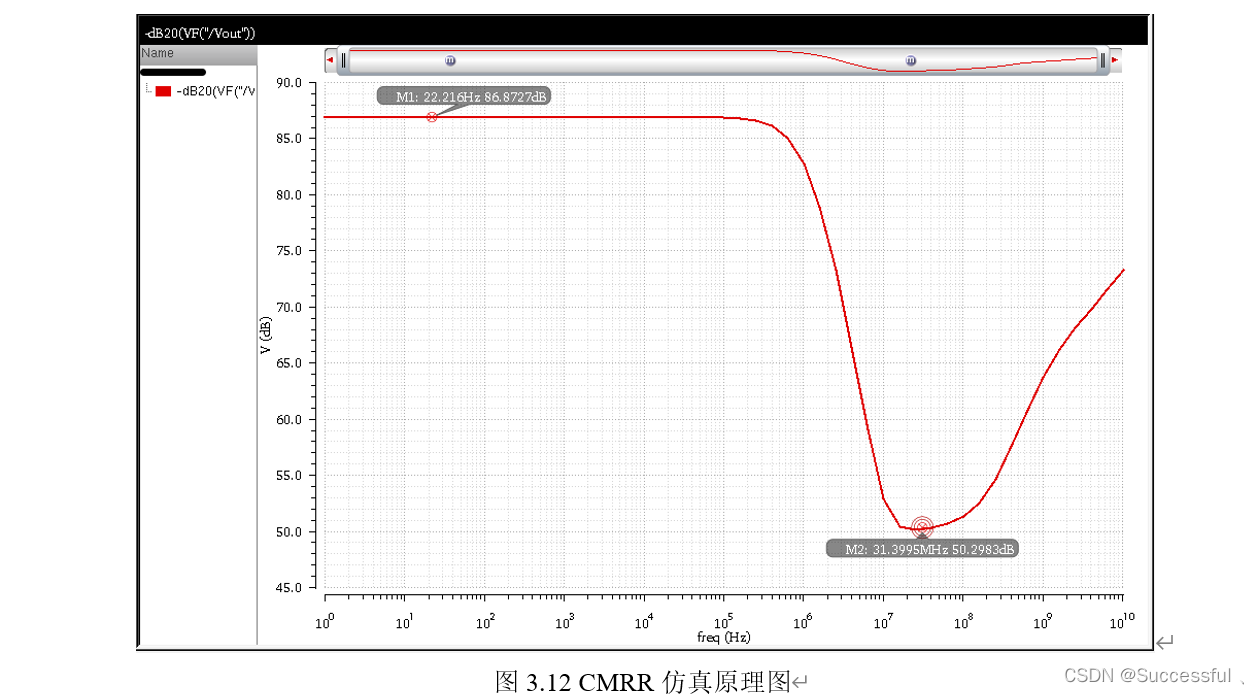

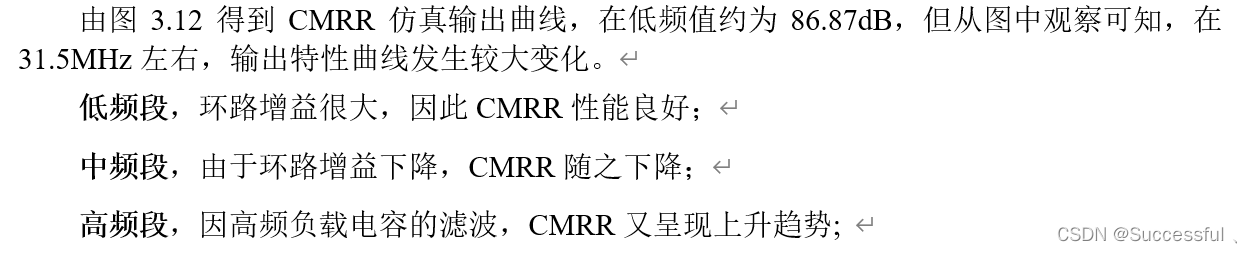

(2)共模抑制比仿真

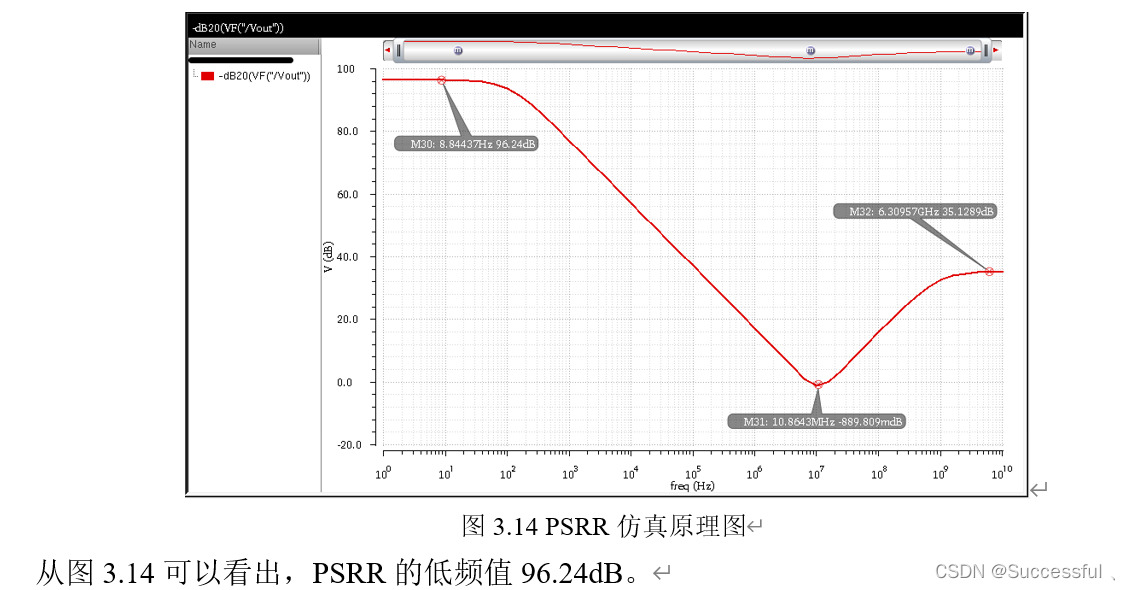

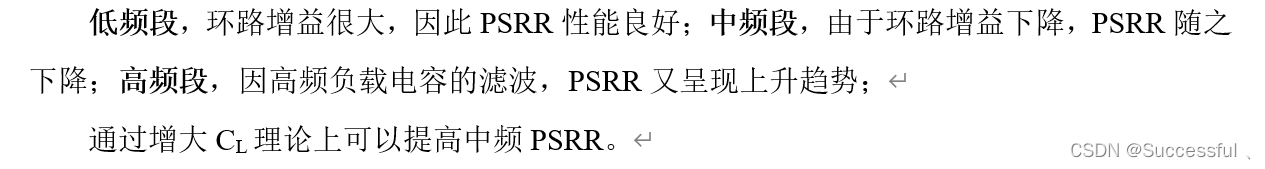

(3)电源抑制比仿真

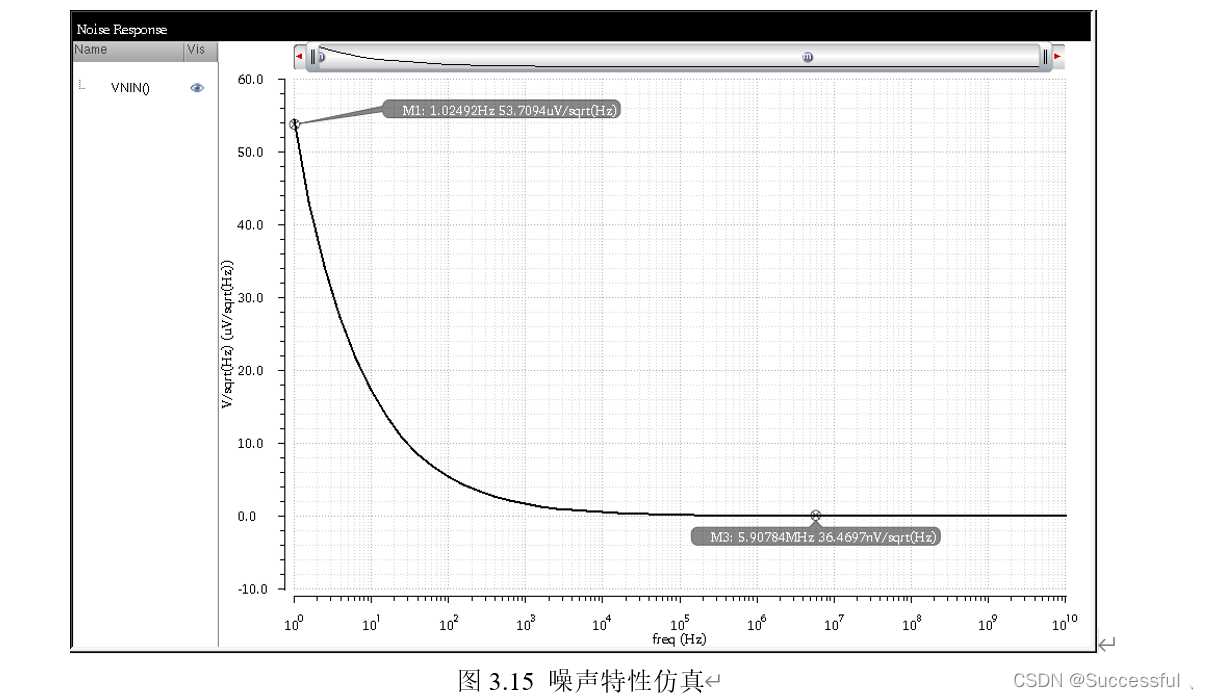

(4)噪声特性

3.2瞬态特性仿真

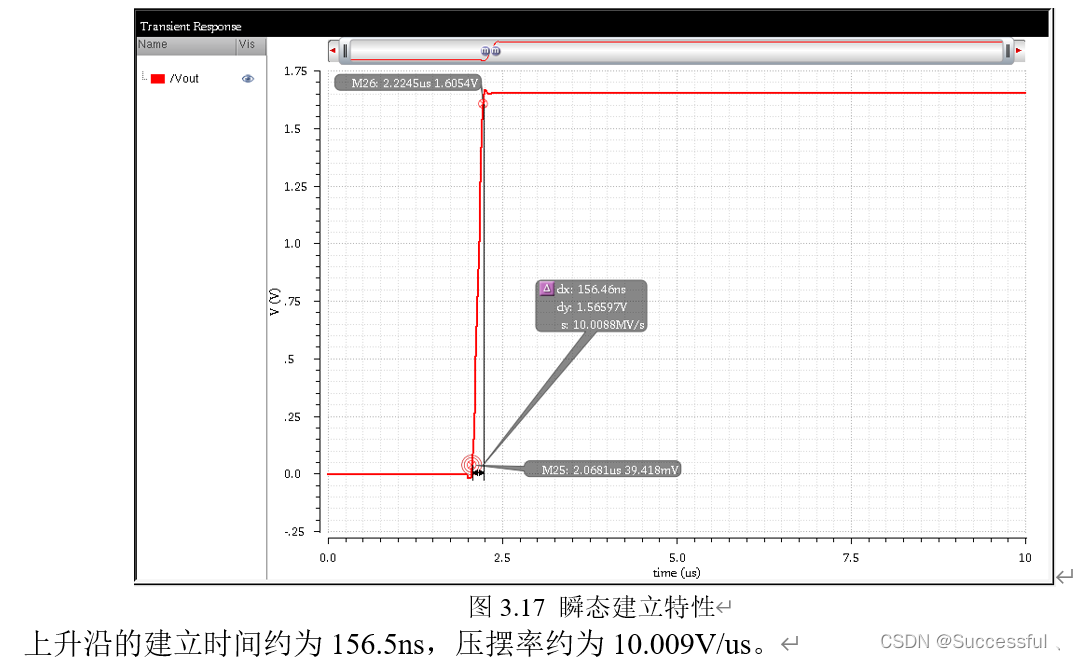

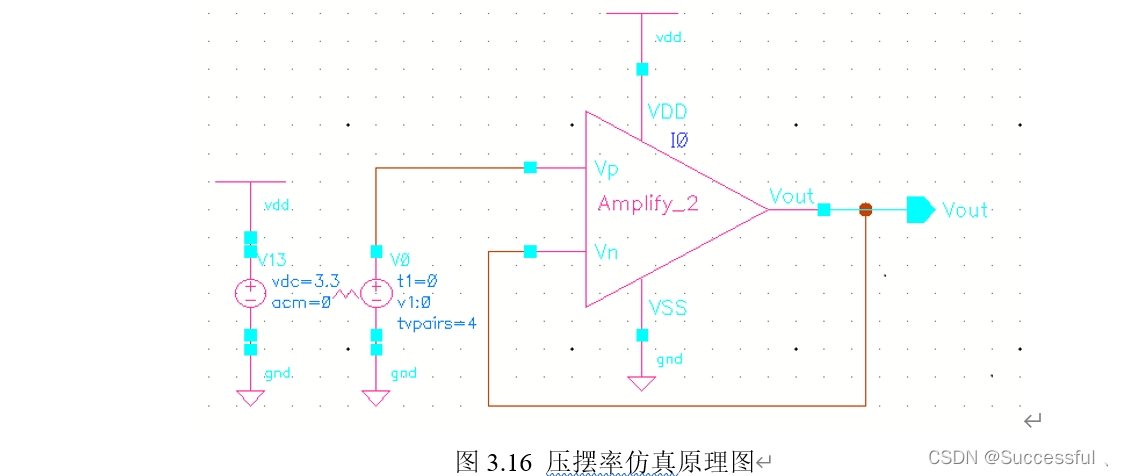

(1)压摆率(SR)仿真

这里正确的方法应该是调用函数进行计算 而不是这样直接从图上看

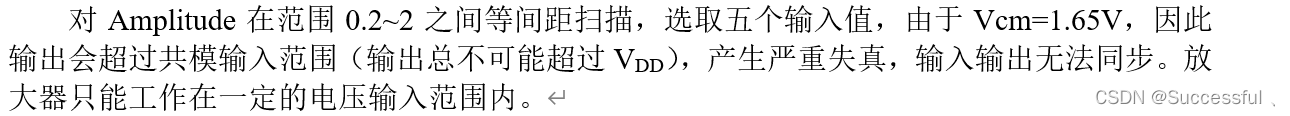

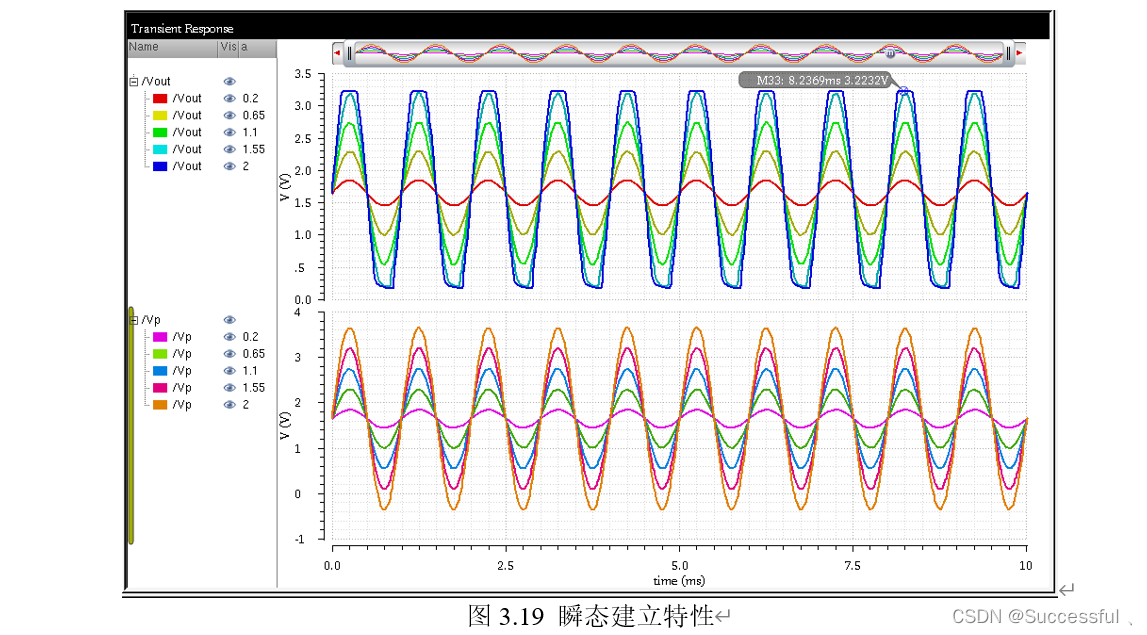

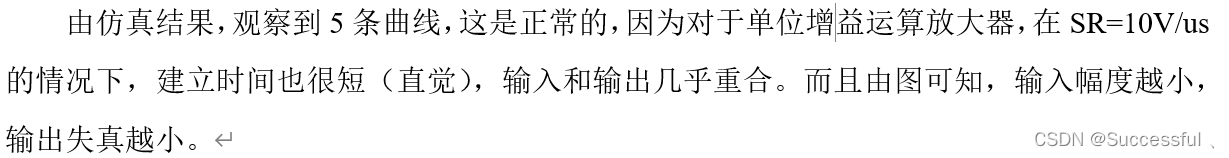

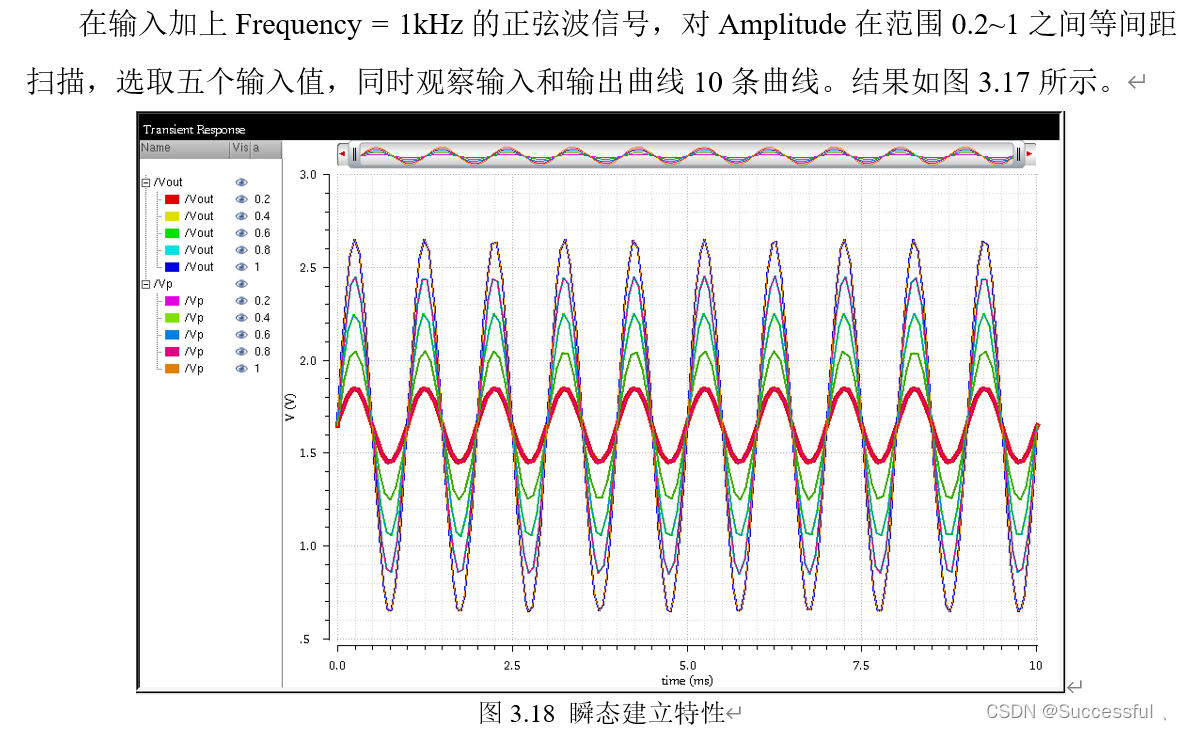

(2)输入输出瞬态仿真

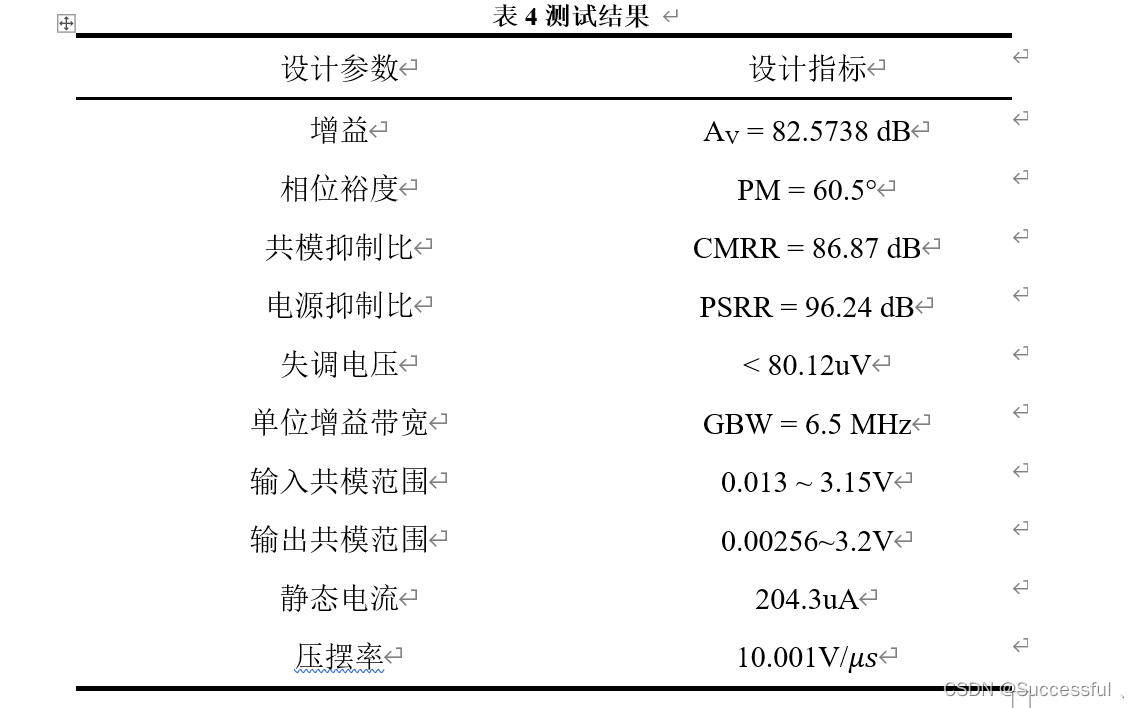

4总结

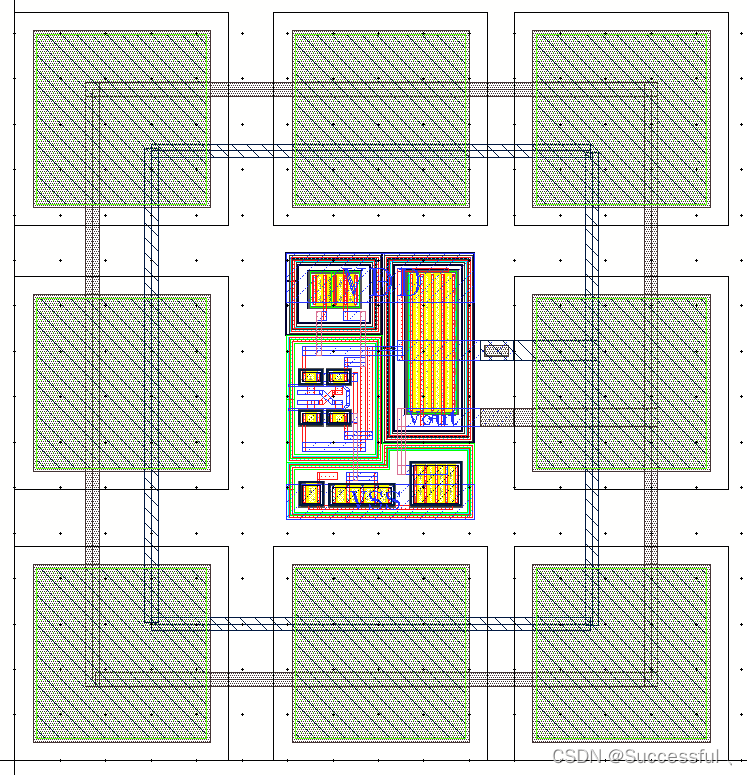

版图

  版图是小白水平，如有不足。请批评指正！期待和UU们相互交流提高！

拓展内容（组会总结）

  该部分全部PDF文档，资料链接：https://mbd.pub/o/bread/ZJubl5ly
  该设计工程文件（原理图+版图），资料链接：https://mbd.pub/o/bread/ZpWbl5pr

  购买工程文件后，需要更详细的PDF文档+附赠资料，精准打击该部分内容，可私聊博主

1．MOS参数fingers和m（Multiplier）的区别

2．gm/Id方法

3．频率分析

  快速判断零点：输出臂并联谐振，产生零点。米勒电容的前馈作用，引入零点，对于零点计算可以参考下图直观观察得到:

相位裕度达到PM=60°条件：

4．频率响应

4.1相位裕度

4.2系统响应

  对于任意二阶系统有如下传输函数：（几页的分析）

4.3 RLC电路分析

  
  

  笔者已阳，好难受，各位近期要注意身体哇！！，身体不适，排版不易，所以都是从本人写的word上截取的。有需要私聊，然后我在考虑是否有必要上传
