1.NFC 读卡流程（待补充）

1.1 通用逻辑理解

NFC（Near Field
Communication）读卡流程是指使用NFC技术读取智能卡（如门禁卡、交通卡、银行卡等）中存储的信息的过程。以下是一般的NFC读卡流程：

激活NFC：首先，需要确保设备已打开NFC功能，并且处于主动模式（例如，手机上的NFC功能通常需要手动打开）。
靠近智能卡：将设备靠近智能卡，通常需要将设备的NFC天线与智能卡的芯片尽可能靠近，通常要求靠近距离小于4厘米。
建立连接：当设备的NFC天线与智能卡的芯片靠近时，它们之间会建立无线连接。设备会发送命令给智能卡，以请求读取卡片的信息。
读取信息：智能卡接收到设备发送的命令后，会将存储在芯片中的信息进行相应的处理，并将需要读取的信息发送回设备。这些信息可能是卡片持有者的身份信息、交易记录等。
数据处理：设备接收到从智能卡返回的信息后，可以对这些数据进行处理和解析。通常会将读取到的信息用于相应的应用程序或服务，比如门禁系统、支付应用等。
需要注意的是，具体的NFC读卡流程可能因应用场景、智能卡类型等而有所不同。此外，涉及到安全性的场景可能还需要进行额外的身份验证等步骤，以确保只有授权人员才能读取智能卡中的信息。

1.2 代码角度

参考android源码进行查看：http://aospxref.com/
android14：http://aospxref.com/android-14.0.0_r2/

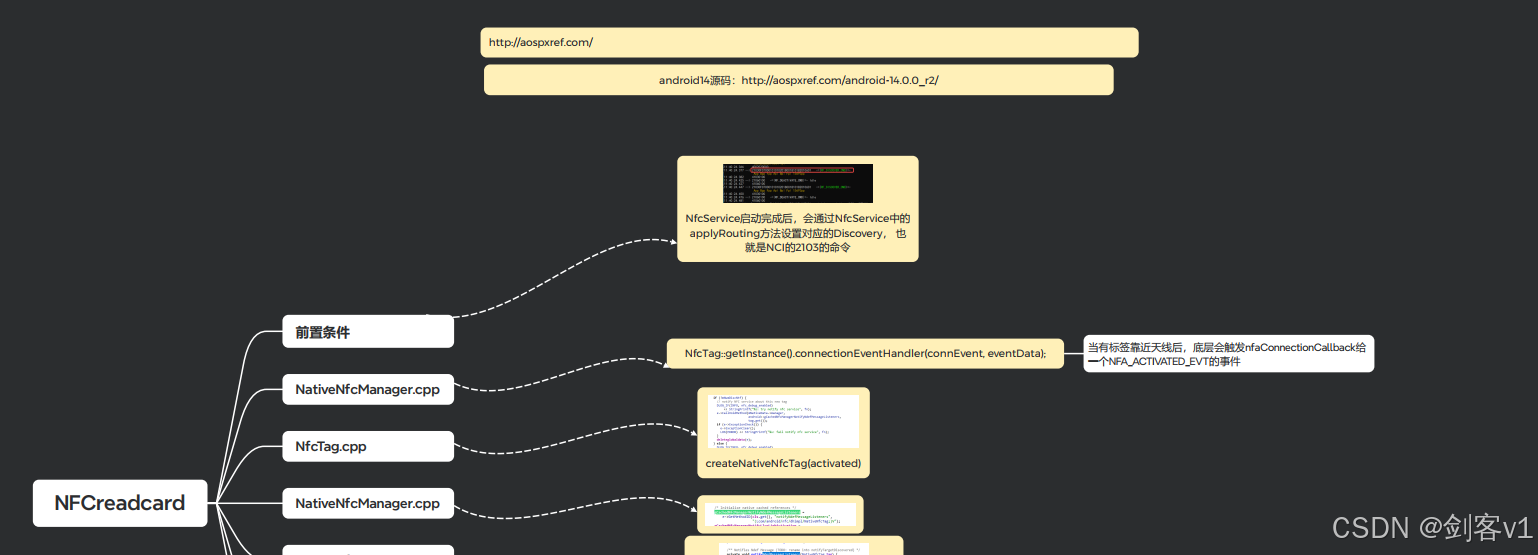

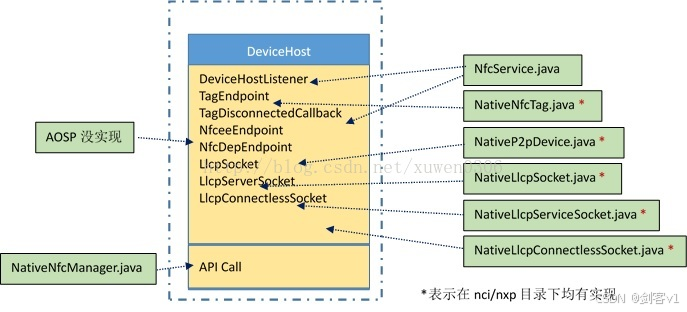

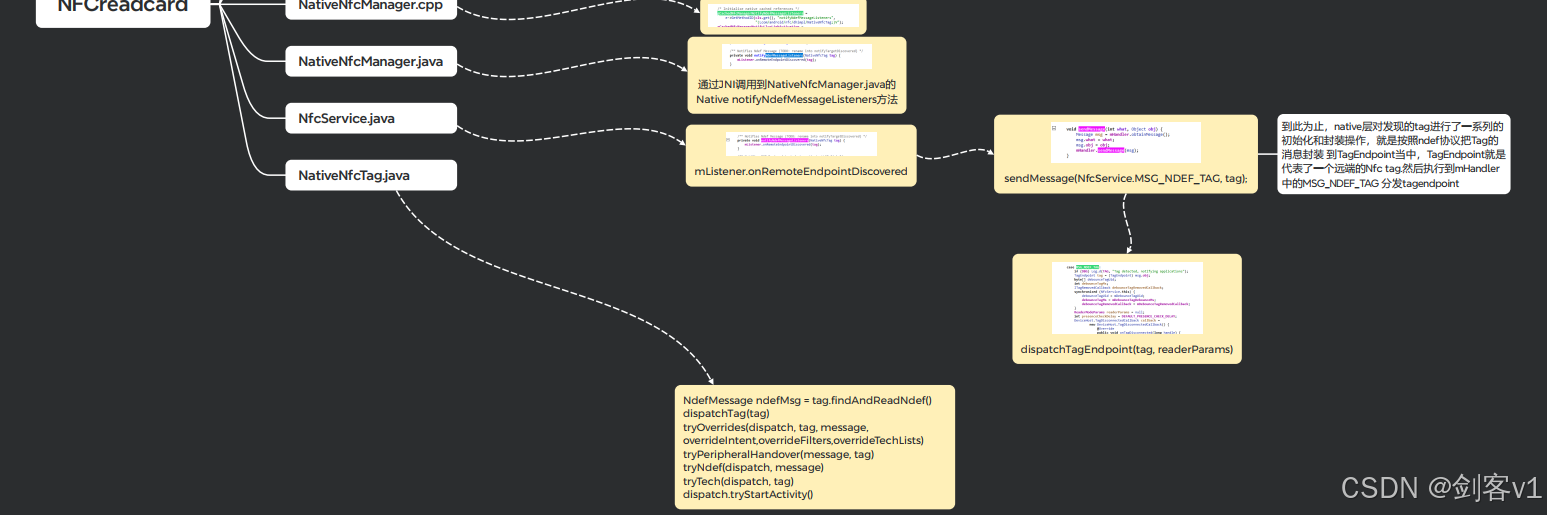

个人理解的框架图
在这里插入图片描述

DeviceHost.java定义了目前几乎NFC需要的全部interface和API。不同的厂家依据DeviceHost.java提供的interface，实现对应的内容，就可以和上层app进行沟通。
在这里插入图片描述
NfcService启动完成后，会通过NfcService中的applyRouting方法设置对应的Discovery，也就是NCI的2103的命令

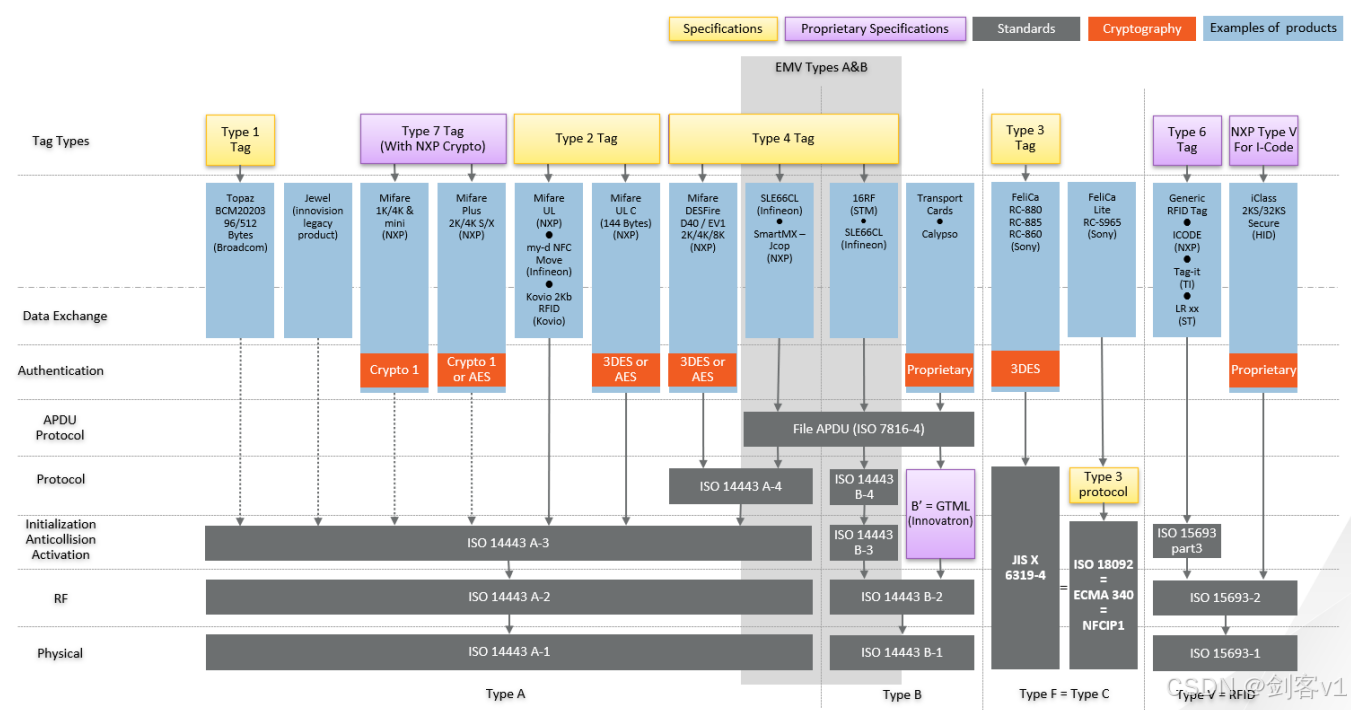

根据设置的命令参数来决定设备是处于listen模式，还是polling模式。当处于polling模式下会检测那个Tag进入到了自己的射频厂，进而产生反应。

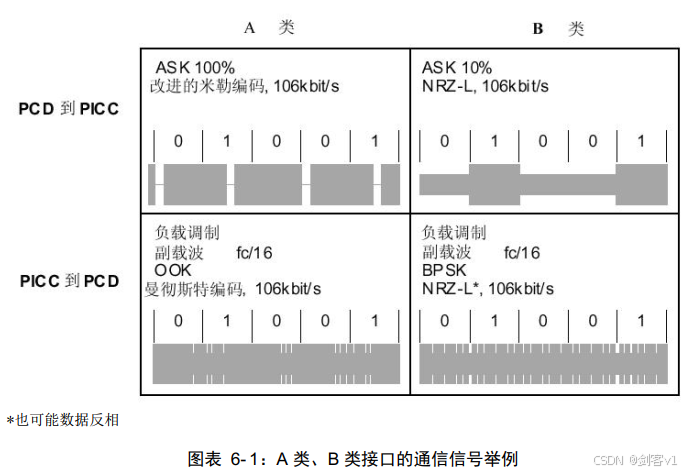

NFC检测到remote tag的时候，会通过iso14443协议传递给机器端，log打印6105

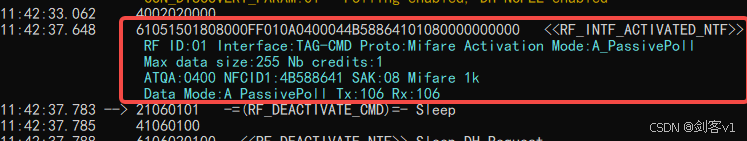

11:42:37.648 61051501808000FF010A0400044B58864101080000000000 <<RF_INTF_ACTIVATED_NTF>>
RF ID:01 Interface:TAG-CMD Proto:Mifare Activation Mode:A_PassivePoll
Max data size:255 Nb credits:1
ATQA:0400 NFCID1:4B588641 SAK:08 Mifare 1k
Data Mode:A_PassivePoll Tx:106 Rx:106
在这里插入图片描述

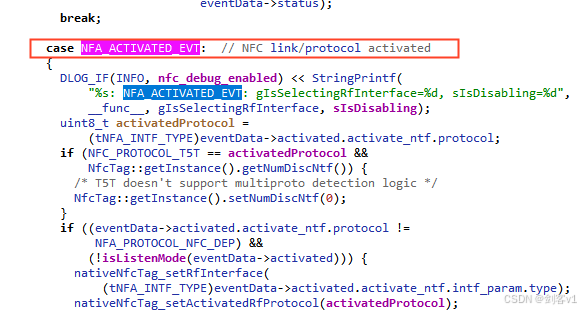

当有标签靠近天线后，底层会触发nfaConnectionCallback给一个NFA_ACTIVATED_EVT的事件，这个过程中不仅仅会发生这一个事件。NativeNfcManger在收到这个事件之后
NativeNfcManager.cpp
NfcTag::getInstance().connectionEventHandler(connEvent, eventData);

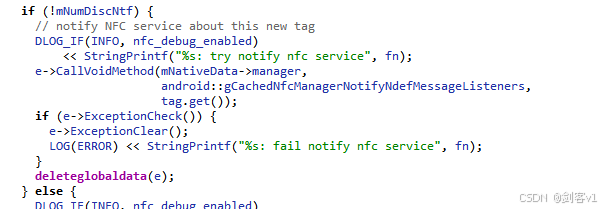

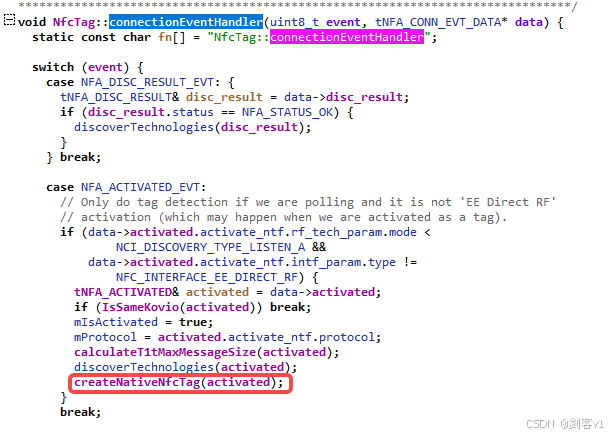

NfcTag.cpp
在这里插入图片描述
createNativeNfcTag(activated);

NativeNfcManager.java
mListener.onRemoteEndpointDiscovered(tag);
回调到NfcService.java

sendMessage(NfcService.MSG_NDEF_TAG, tag);

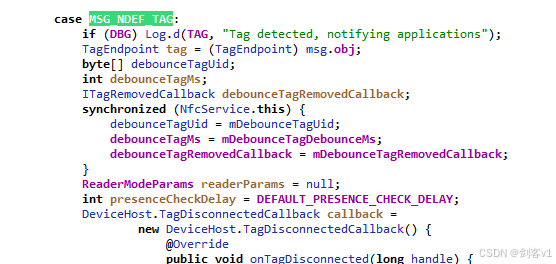

到此为止，native层对发现的tag进行了一系列的初始化和封装操作，就是按照ndef协议把Tag的消息封装到TagEndpoint当中，TagEndpoint就是代表了一个远端的Nfc tag.然后执行到mHandler中的MSG_NDEF_TAG 分发tagendpoint

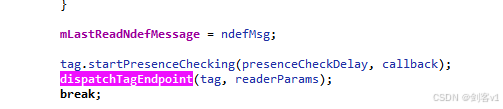

dispatchTagEndpoint(tag, readerParams);
在这里插入图片描述
NdefMessage ndefMsg = tag.findAndReadNdef();

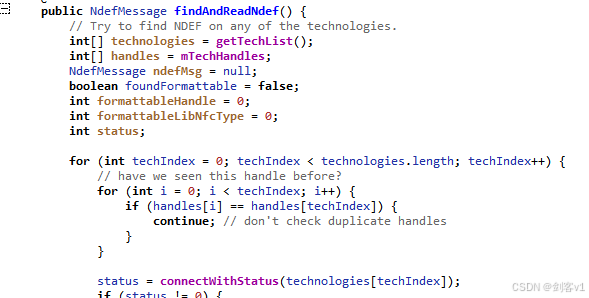

findAndReadNdef的解析
NativeNfcTag.java

NfcService.java
dispatchTagEndpoint(tag, readerParams);——mNfcDispatcher.dispatchTag(tag)

NfcDispatcher.java
dispatchTag(tag)
tryOverrides(dispatch, tag, message, overrideIntent,overrideFilters,overrideTechLists)
tryPeripheralHandover(message, tag)
tryNdef(dispatch, message)
tryTech(dispatch, tag)
dispatch.tryStartActivity()
NfcDispatcher中的dispatchTag（Tag）了，进入到NfcDispatcher类，分发NFC的actions然后去开启指定的activity

2.NFC 如何从log中判断是否读卡成功，或者看出读卡有问题（待补充）

NCI协议检查，有几个状态码可以作为参考
Data Messages和control message两种数据格式，状态码集中体现在control message中，andorid NFC读卡的大致可以分为三个部分：设备主机DH（可以理解为CPU）、NFC控制器（NFC芯片）、NFC可识别卡片。
个人理解：在设置里面打开NFC之后，保持主动轮训（polling）状态一段时间，如果长时间没有使用将进入被动（listening）状态，读卡必然需要DH向NFCC发送过21 03的初始化指令，之后会有61 05

05-16 02:23:27.156   776  4003 D StNfcHal: (#00054) Tx 21 03 0f 07 00 01 01 01 02 01 80 01 81 01 06 01 77 01
//这条日志就是DH发送给NFCC进行初始化
05-16 02:23:27.189   776  4004 D StNfcHal: (#00059) Rx 61 05 15 01 90 90 00 ff 00 0a 04 00 04 c7 25 48 bd 01 08 00 00 00 00 00
//DH接收来自NFCC返回的信息，检测到了射频场

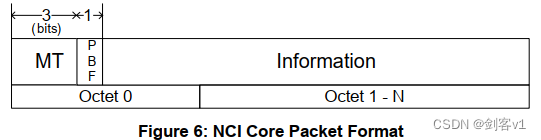

NCI数据格式如下图

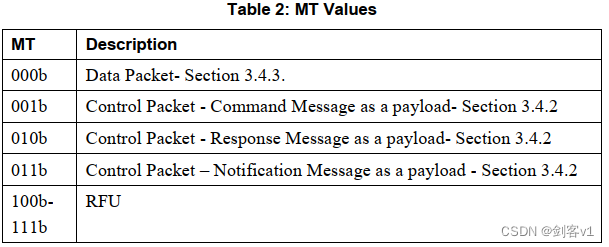

消息类型判别方法如下

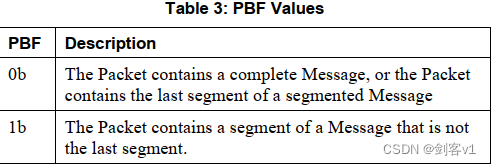

是否为多段消息如下（0：单条完整消息 1：多条分段消息）
是否进行多段消息

3.NFC时序对NFC的影响

2.NFC打开流程

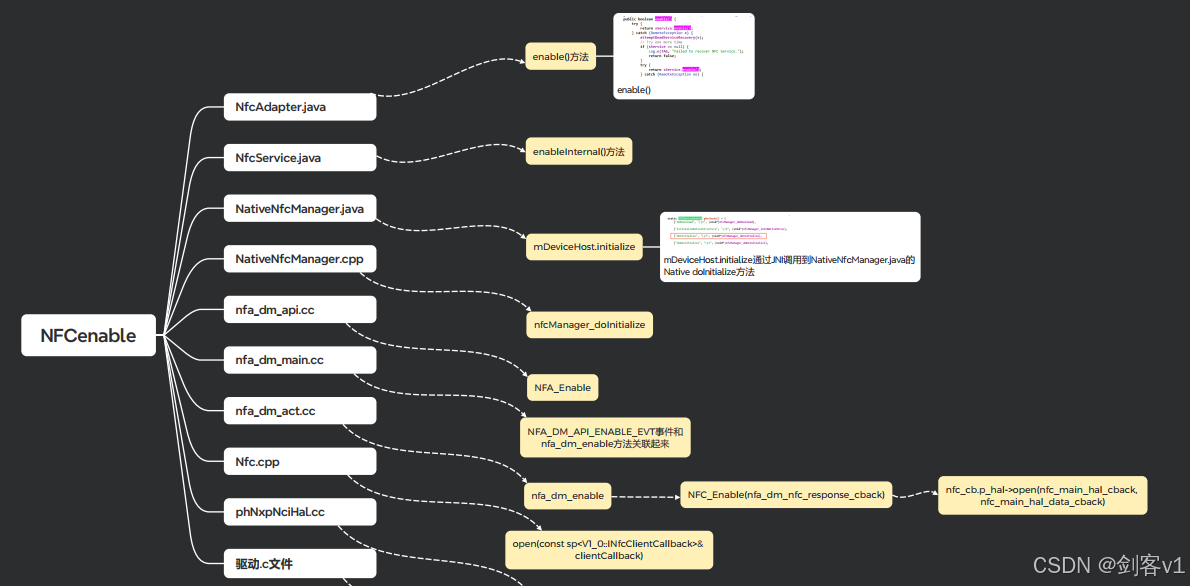

个人理解
Framework——>HAl层
在这里插入图片描述（1）Framework

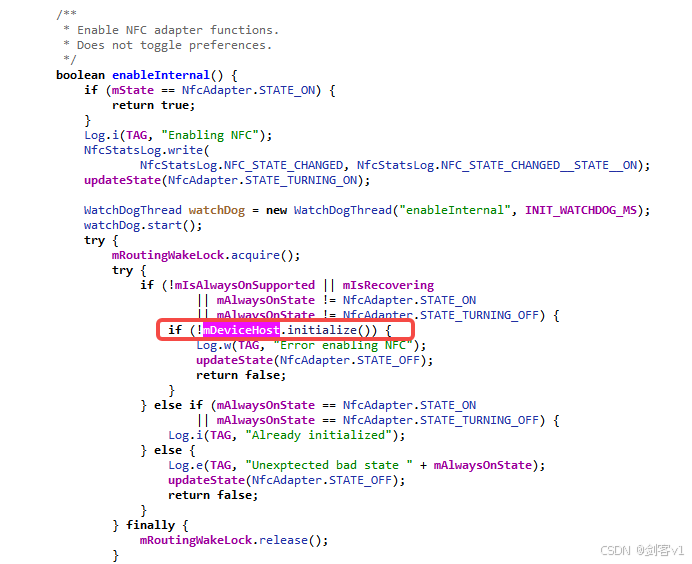

NfcService.java

（2）JNI

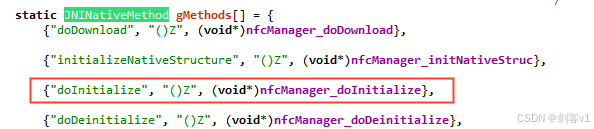

mDeviceHost.initialize通过JNI调用到NativeNfcManager.java的Native doInitialize方法
nfcManager_doInitialize
在这里插入图片描述

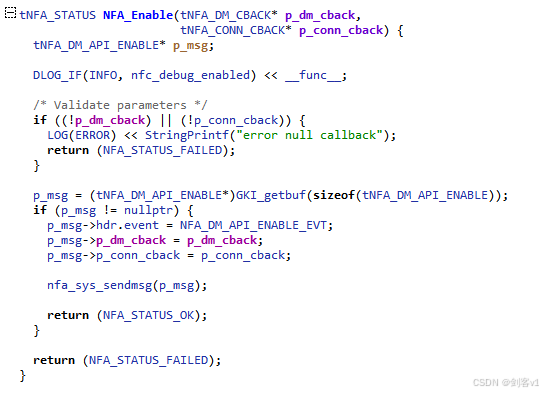

stat = NFA_Enable(nfaDeviceManagementCallback, nfaConnectionCallback);
（3）协议栈
nfa_dm_api.cc

nfa_dm_int.h

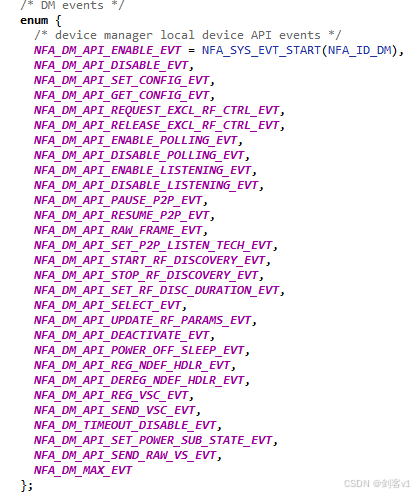

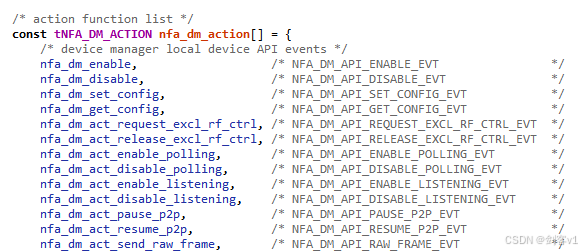

nfa_dm_main.cc中将NFA_DM_API_ENABLE_EVT事件和nfa_dm_enable方法关联起来

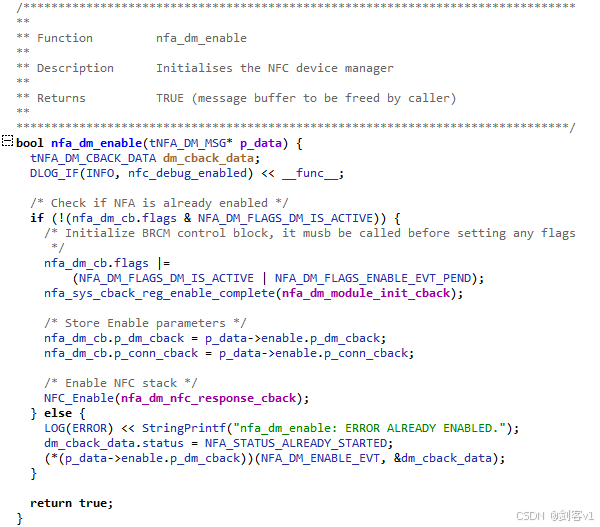

nfa_dm_act.cc文件nfa_dm_enable函数

在这里插入图片描述

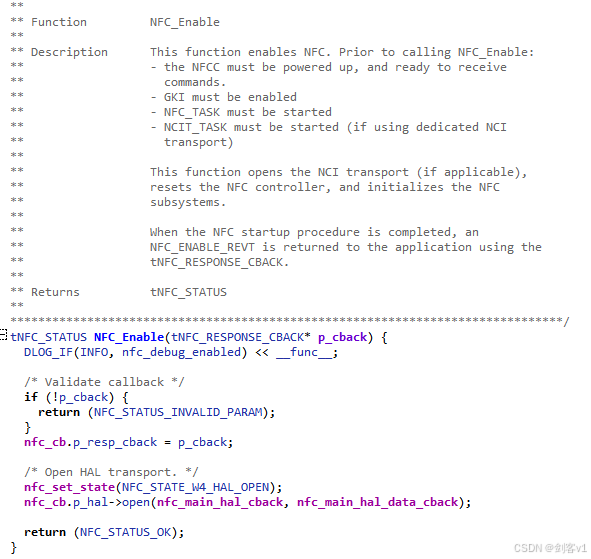

NFC_Enable(nfa_dm_nfc_response_cback);

nfc_cb.p_hal->open(nfc_main_hal_cback, nfc_main_hal_data_cback);

（4）HAL

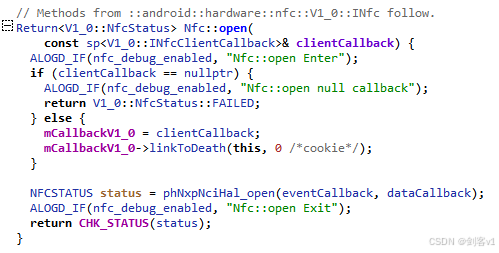

Nfc.cpp

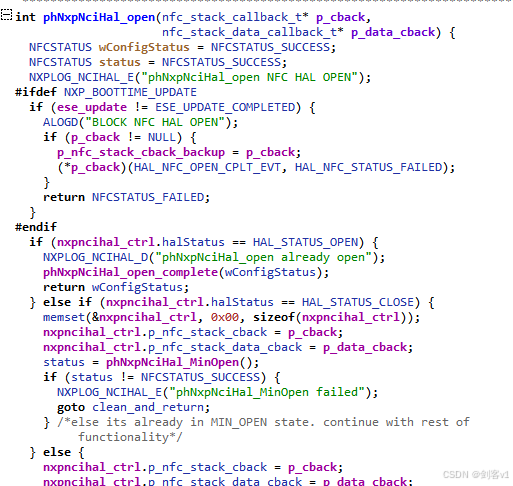

Hidl的Open方法调用到HAL层的phNxpNciHal_open(eventCallback, dataCallback)，在phNxpNciHal_open方法中执行
在这里插入图片描述
phNxpNciHal_open

status = phNxpNciHal_MinOpen();

phNxpNciHal_MinOpen()——phNxpNciHal_force_fw_download——phNxpNciHal_fw_download——phTmlNfc_IoCtl

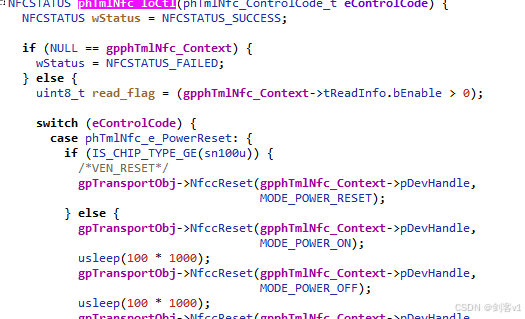

phTmlNfc.cc文件phTmlNfc_IoCtl方法会对芯片进行复位上电等操作，初始化后数据通过读写线程操作
在这里插入图片描述
对NFC设备节点进行读写

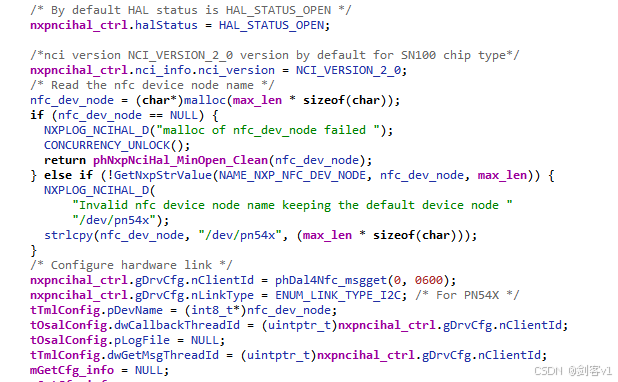

phNxpNciHal_MinOpen()
ret_val = pthread_create(&nxpncihal_ctrl.client_thread, NULL,phNxpNciHal_client_thread, &nxpncihal_ctrl);
