NFC 学习

   一、简介

NTAG213/215/216  NFC  type 2 型的标签 有144/504/888个字节。NTG21X系列由恩智浦半导体制造满足NFC论坛type 2型标准和ISO/IEC14443 Type A 标准。

    FAST_READ 命令可以查看整个存储区通过NDEF通信格式。

     安全性：7个字节UID，只读锁存函数，32位的密码保护。

   防碰撞：智能的防碰撞函数让多个卡同时工作，免接触数据交换和电能供应，工作频率13.56MHz，数据速率106Kbps，16位CRC校验，操作距离多达10cm，7字节序列号，快读命令。

     EEPROM：180,540,924个字节(45,135,231页)，4个字节一页，其中144,504,888个字节用户可以读写；4个字节的一次可编程允许位；NTG21X前16页的只读锁存函数；可配置的密码保护，

        数据交换：每帧数据交换的开始都有起始位，每个字节的结尾都有一个偶数校验位，每个字节的LSB位最先传输,每个低地址字节先传送，例如用READ命令读取数据，byte0先传送，然后byte1.......。NFC设备传送给NFC标签的每个帧最大163位(16g个字节数据，2个字节CRC校验，1个起始位)=16x9+2x9+1.NFC标签传给NFC设备帧的最大长度307位，32个字节数据，2个字节CRC校验，1个起始位，32x9+2x9+1.

   二、通信建立

IDLE状态：上电复位(POR)后，NTAGX进入IDLE状态，收到REQA或WUPA命令退出空闲状态，其他数据都认为是错误数据，仍然保持空闲状态。

READY1状态：NFC设备用ANTICOLLISON或SELECT命令在level 1分解UID的第一部分(3个字节)，执行以下命令后退出，① SELECT命令 — level 1的SELECT命令之后NFC设备转换NTAG21x进入READY2状态；② READ 命令，所有的防碰撞通过后直接进入ACTIVE状态。

READY2状态：NFC设备在level 2用ANTICOLLISION 命令解析UID第二部分的四个字节。退出2状态的方法：使用level 2 的SELECT命令 ，类似于READY1状态的READ命令。

ACTIVE状态：所有的存储器操作都在这个状态。接收到HALT命令退出ACTIVE进入HALT，HALT状态下接收到的任何数据都是无效的。使用密匙认证PWD_AUTH命令成功验证后进入AUTHENTICATED 状态。

AUTHENTICATED 状态：存储页所有的操作，密码保护的配置都在这完成。使用HALT命令退出。根据当前的状态NTGA21X进入HALT或者idle状态。

HALT状态：NTAG执行WUPA命令退出这个状态。HALT和IDLE是两个等待状态，数据完成交换的NTAG可以使用HALT命令进入这个状态，在防碰撞期间，NFC设备可以根据这个状态来区别还没被选中的卡。

   三、存储器架构

    3.1 存储内容简介

      3.1.1 UID



7个字节的UID和两个字节的检验占了地址0，地址1和地址2的第一个字节。

用户数据页从04开始，用户可以读写。03 04 05页的内容一般是默认的。

     3.2 配置页

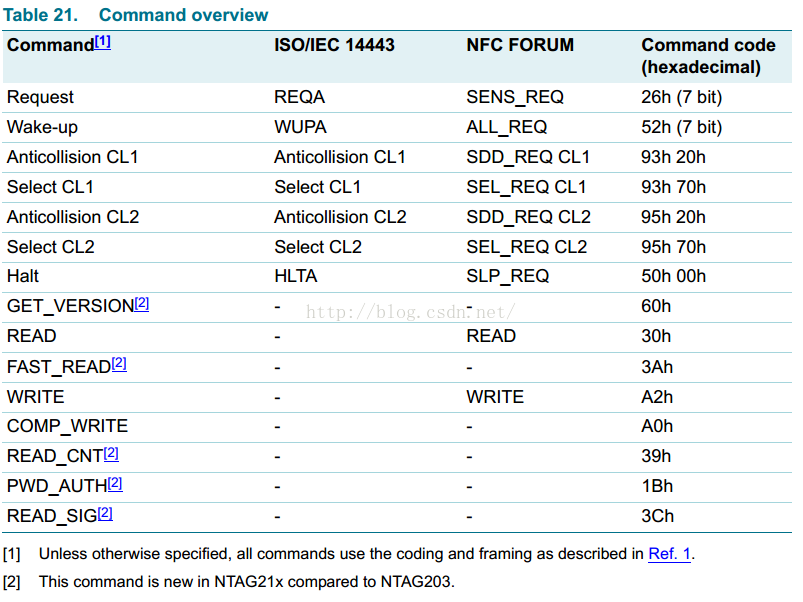

    3.3 、命令字

   3.4 ACK和NACK

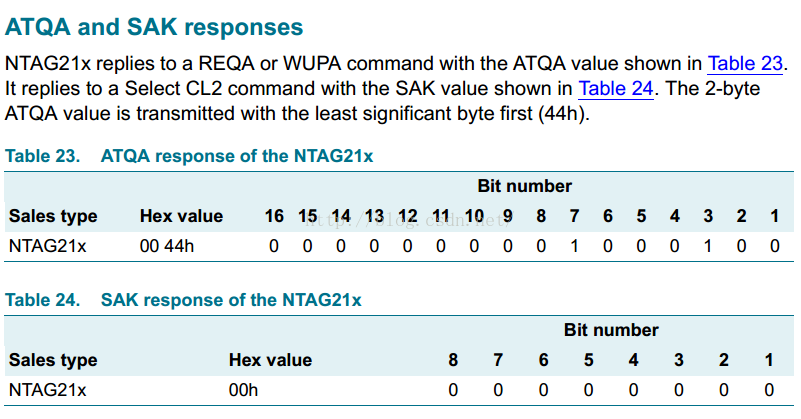

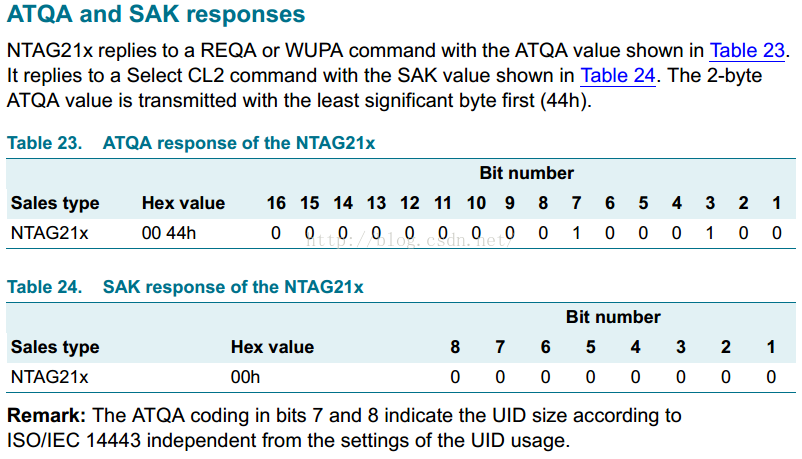

   3.5  REQA和level 2 防碰撞SELECT命令的回复
