拓展：simulink中PWM驱动信号的三种实现方式

在simulink中，要搭建PWM驱动MOS管，有几种实现方式：
（1）脉冲发生器；
（2）调制波和载波进行比较；
（3）PWM发生器模块；

方法一：脉冲发生器

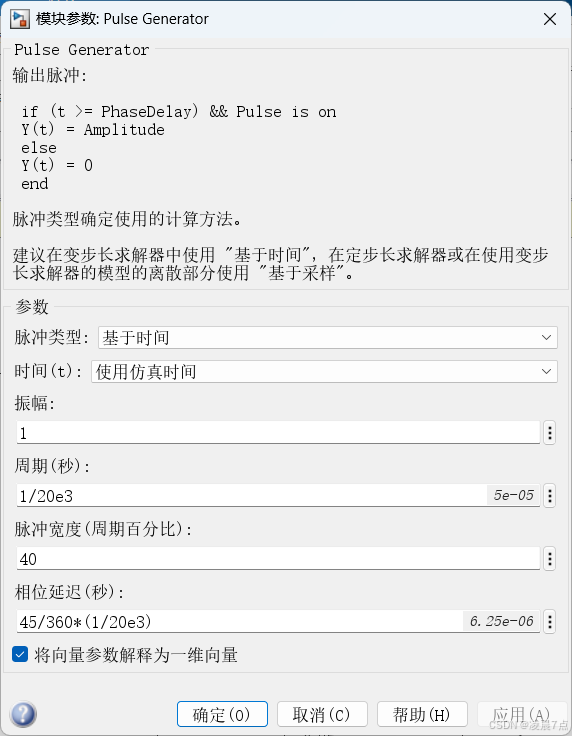

• 双击空白处，找到，脉冲发生器：Pulse Generator；
• 主要参数设置：
  -（1）幅值：这里不特定关注栅极电压多大，主要是一个逻辑信号通或断就可以，设置1即可；
  -（2）周期：通常见到是讲频率，所以需要转成周期，但仿真中不需特定去计算，直接填表达式就行，1/频率；
  -（3）脉冲宽度：就是占空比D，这里单位是%了，所以填40，就是占空比D=40%=0.4；
  -（4）相位延迟：注意这里单位也是秒，所以通常也是需要角度和周期的计算。假设延迟45°，可以设置为：45/360*(1/频率)。45/360即为一个周期延迟了多少，(1/频率)即为一个周期的时间。


方法二：调制波和载波进行比较

• 假设占空比是固定的，那调制波就是一个常数；

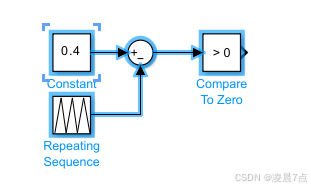

• 双击空白处找到以下：
  -（1）找到常数：Constant，作为调制波；
  -（2）找到重复序列：Repeating Sequence，作为载波；
  -（3）找到求和：Sum，作为比较的加减；
  -（4）找到和0比较：Compare To Zero，作为相减结果是大于或小于0；


• 载波的主要参数设置：

• （可以实现两种，锯齿波 or 三角波）

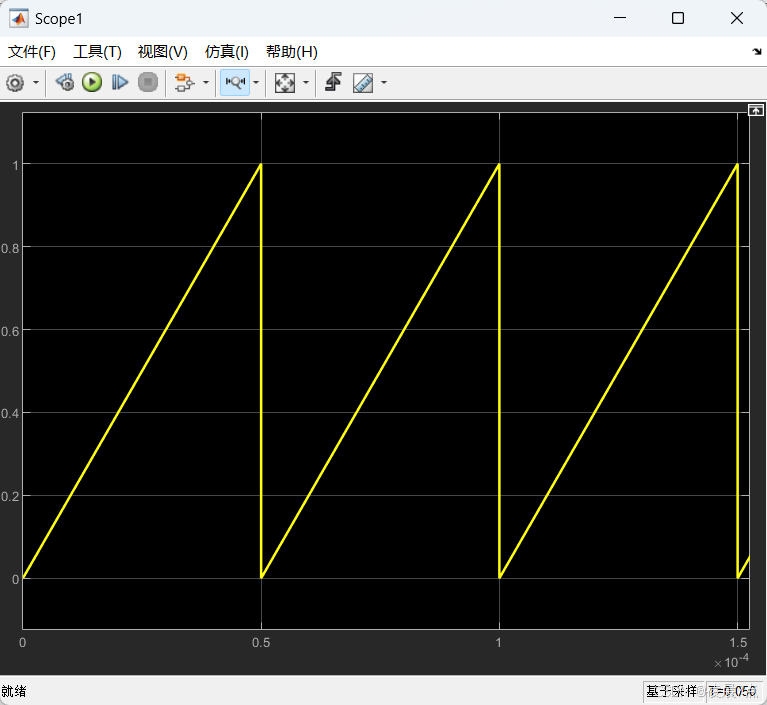

• 锯齿波：
  -（1）时间值：【0 到 1/频率】
  -（2）输出值：【0 到 1】

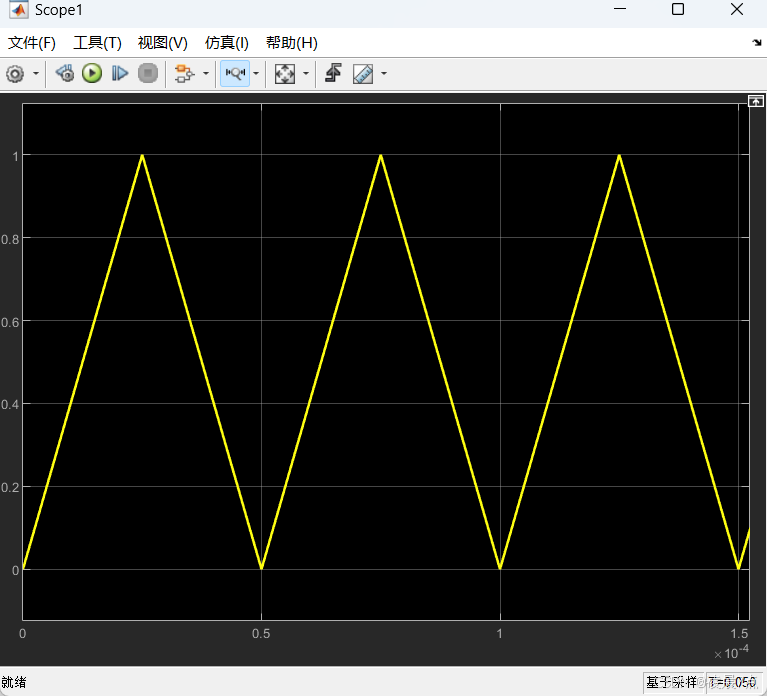

• 三角波：
  -（1）时间值：【0 到 0.5*(1/频率) 到 1/频率】
  -（2）输出值：【0 到 1 到 0】


方法三：PWM发生器模块

• 如不专门做调制研究的，可以用第三种方式；

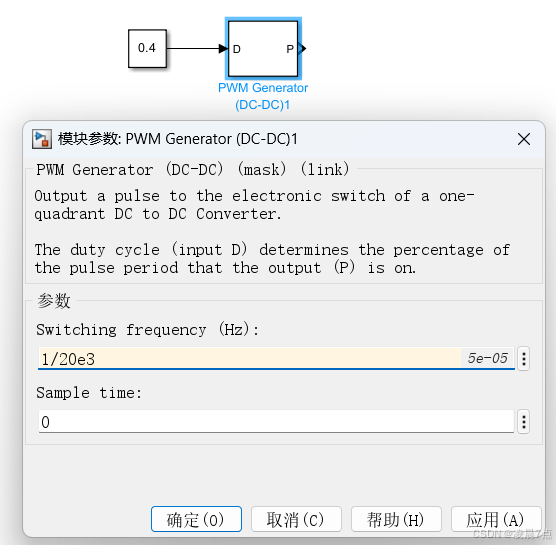

• 双击空白处，找到，PWM发生器：PWM Generator（DC-DC），以这个为例；
• 主要参数设置：
  -（1）输入，找到常数Constant，直接就是占空比；
  -（2）双击模块，设置频率值即可；

  学习来源：B站：西瓜粥西瓜粥
