ADC交错采样原理

摘要
在当今的许多细分市场，交错式模数转换器(ADC)在许多应用中都具有多项优势。在通信基础设施中，存在着一种推动因素，使ADC的采样速率不断提高，以便支持多频段、多载波无线电，除此之外满足DPD（数字预失真）等线性化技术中更宽的带宽要求。在军事和航空航天领域，采样速率更高的ADC可让多功能系统用于通信、电子监控和雷达等多种应用中——此处仅举数例。工业仪器仪表应用中始终需要采样速率更高的ADC，以便充分精确地测量速度更高的信号。首先，一定要准确地了解交织型ADC是什么。要了解交错，最好了解一下实际发生的情况以及它是如何实现的。有了基本的了解后，再讨论交错的好处。当然，我们都知道，天下没有免费的午餐，因此需要充分评估和验证交织采样相关的技术难点。
关于交错
若ADC为交错式，则两个或两个以上具有固定时钟相位差关系的ADC用来同步采样输入信号，并产生组合输出信号，使得采样带宽为单个ADC带宽的数倍。利用m个ADC可让有效采样速率增加m倍。为简便起见并易于理解，我们重点考察两个ADC的情况。这种情况下，如果两个ADC的每一个采样速率均为fs且呈交错式，则最终采样速率为2× fs。这两个ADC必须具有确定的时钟相位差关系，才能正确交错。时钟相位关系由等式1给出，其中：n是某个特定的ADC，m是ADC总数。

举例而言，两个ADC采样速率均为100 MSPS且呈交错式，因此采样速率为200 MSPS。此时，等式1可用来推导出两个ADC的时钟相位关系，如等式2和等式3。

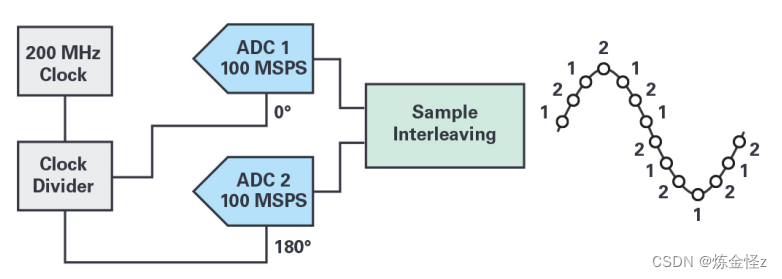

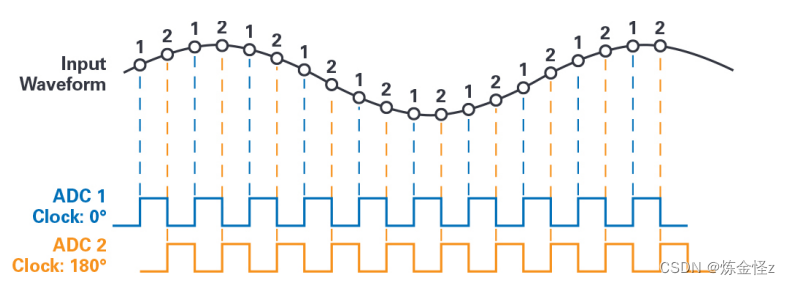

注意，如果已知时钟相位关系，便可确定不同量化值的组合输出。下图以图形说明时钟相位关系，以及两个100 MSPS交织型ADC的样本结构。注意180°时钟相位关系，以及样本是如何交错的。输入波形也可由两个ADC进行采样。在这种情况下，采用经过2分频的200 MHz时钟输入，并所需的时钟相位发送至每个ADC，便可实现交错。

此概念还可以另一种方式表达，如下图所示。通过将这两个100 MSPS ADC以交错方式组合，采样速率便能增加至200 MSPS。这样每个奈奎斯特区可以从50 MHz扩展到100 MHz，使工作时的可用带宽翻倍。增加的工作带宽可为多个市场领域的应用带来诸多优势。无线电系统可以增加其支持的频段数；雷达系统可以增加空间分辨率；而测量设备可以实现更高的模拟输入带宽。
