2022年TI杯模拟电⼦系统设计专题邀请赛——李萨如图形演示装置

任务

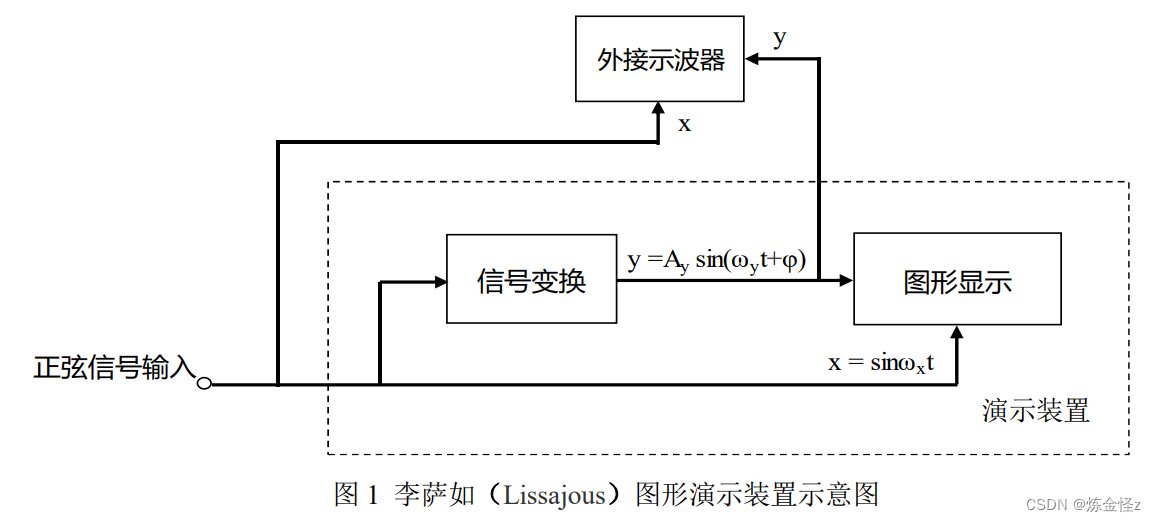

设计并实现李萨如（Lissajous）图形演示装置，如图 1 所示。输入正弦信号作为 x 轴信号，其峰峰值 2V，频率 1.5kHz~2kHz；对输入的正弦信号进行幅度和频率变换后产生 y轴信号；装置显示器上显示对应的李萨如（Lissajous）图形。

二、要求

（1）y轴与x轴信号频率倍数1~5倍程控可调，1倍步进；频率误差绝对值不大于100Hz。

（2）y轴信号峰峰值1V、2V、3V程控可选，幅度误差绝对值不大于0.1V。

（3）y轴正弦信号可转换为相应的三角波信号。

（4）装置可测量并显示y轴与x轴信号初始相位差（参见图中φ），测量误差绝对值不大于5°。

（5）装置显示器上显示李萨如（Lissajous）图形。

（6）其他。

三、说明

（1）装置内“信号变换”部分，不允许使用数字信号处理方法（测试时将核查）。建议：频率控制使用锁相环+计数器实现；幅度控制可使用数字电位器、模拟开关、场效应管可变电阻等控制运放增益。

（2）装置需提供唯一的y信号输出测量接口。

比赛时规定器件清单，包含：

运放，LM324，2个；

比较器，LM339，1个；

模拟开关，CD4052（双4选1）、CD4053（三独立2选1），各1个；

锁相环，CD4046，1个；

计数器，74HC161，1个；

门电路，74HC00（4与非门）、74HC08（4与门）、74HC32（4或门）、74HC20（双4输入与非门），各1个；

NMOS晶体管，IRF540，1个；

数字电位器，TPL0401A，1个

一、系统方案

1.1 方案描述

本次装置主要是对输入的正弦信号进行频率变换，并将原输入正弦信号作为 X 轴信号、变换后的正弦信号作为 Y 轴信号，绘制李萨如图形。采用 EK-TM4C123GXL 板卡作为主控；频率变换采用“锁向环+计数器”实现 1-5 倍频的频率变换控制；李萨如图形采用两个 AD通道采集原输入的正弦信号作为 X 轴信号和频率变换后的正弦信号作为 Y 轴信号，绘制李萨如图形。
对输入的正弦信号（频率1.5kHz ~ 2kHz，峰峰值2V）作倍频变换，倍数1~5倍程控可调，1倍步进，频率误差不大于100Hz。要求倍频后的信号为正弦波或三角波，峰峰值1V、2V、3V程控可选，幅度误差绝对值不大于0.1V。

1.2 电路设计

1.2.1 倍频电路

倍频电路由锁相环 CD4046、计数器 74HC161 及与非门 74HC00 组成。74HC161 和非门 74HC00 构成分频器。CD4046 压控振荡输出到分频器的时钟输入端，经分频后回馈到 CD4046 的鉴相器输端，和待倍频的输入信号进行相位比较，得出的相位差产生一个控制电压调节压控振荡器的输出振荡频率，当鉴相器的两输入端频率相位一样时（即相位锁定），压控振荡器的输出频率即为倍频和的频率。

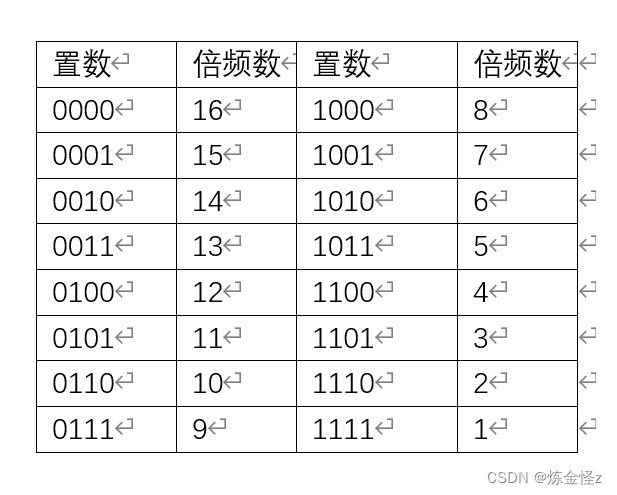

74HC161置数

1.2.2滤波器电路

由于倍频后的信号为方波，需要将信号通过滤波器滤除高次谐波得到正弦波。电路由两个二阶有源滤波器组成，单级二阶低通滤波电路约提供10dB谐波抑制，滤波效果不能达到指标要求，所以采用两级滤波。

1.2.3积分电路

该积分电路为固定积分电容，通过CD4052、4053模拟开关切换每个波段的积分电阻。输入的方波电压为±2.5V，输出电压U

当Δt等于输入信号的周期的一半时，得到输出三角波电压的峰峰值。为了后续的放大模块设计方便，可将此峰峰值设计得与正弦输出的峰峰值相同。在积分电容上并联的电阻是为了避免由于运放的输入失调引起的输出直流飘移导致积分饱和。该电阻会影响输出三角波的线性，所以在满足输出不会积分饱和的条件下应该尽可能大一些（远大于积分电阻）。

1.3软件设计

二、 理论分析

2.1滤波器

方波含有奇次谐波。在输入频率1.5kHz~2kHz波段内，最高基波为2kHz，最低三次谐波为4.5kHz，这两个频率之比为4.5/2=2.25。其他所有波段也都一样。若将截止频率设计为等于该波段的高端频率，则二阶滤波器对于三次谐波的衰减约为14dB（0.2），三阶滤波器约为20dB（0.1）。由于方波中三次谐波与基波之比为1/3，所以二阶滤波器输出中三次谐波成分大约占6.6%，三阶滤波器输出中的三次谐波成分大约占3.3%。

未完，待续。。。。
