深入理解通信协议----SPI

一：简介

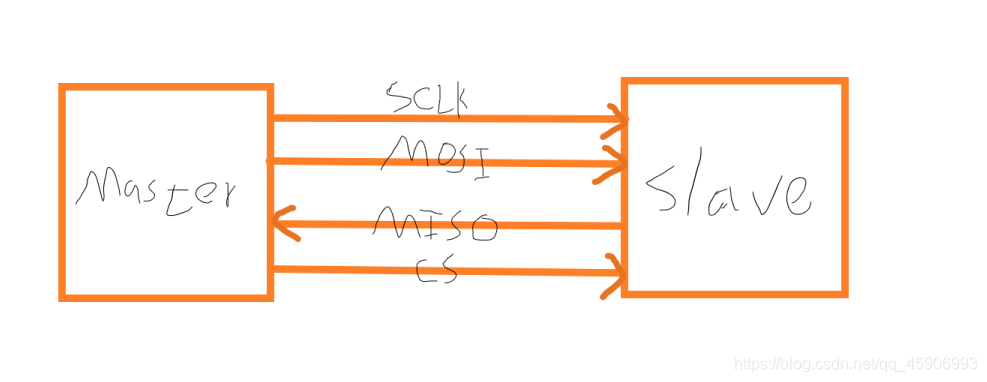

SPI是串行外设接口的缩写，SPI是一种高速的，全双工，同步的串行通信总线；SPI采用主从方式工作，一般有一个主设备和一个或多个从设备；SPI需要至少四根线，分别是MISO（主设备输入，从设备输出），MOSI（主设备输出，从设备输入），SCLK（时钟），CS（片选），SPI使用引脚少且布线方便，所以越来越多的芯片集成了这种通信协议；

二：寻址方式

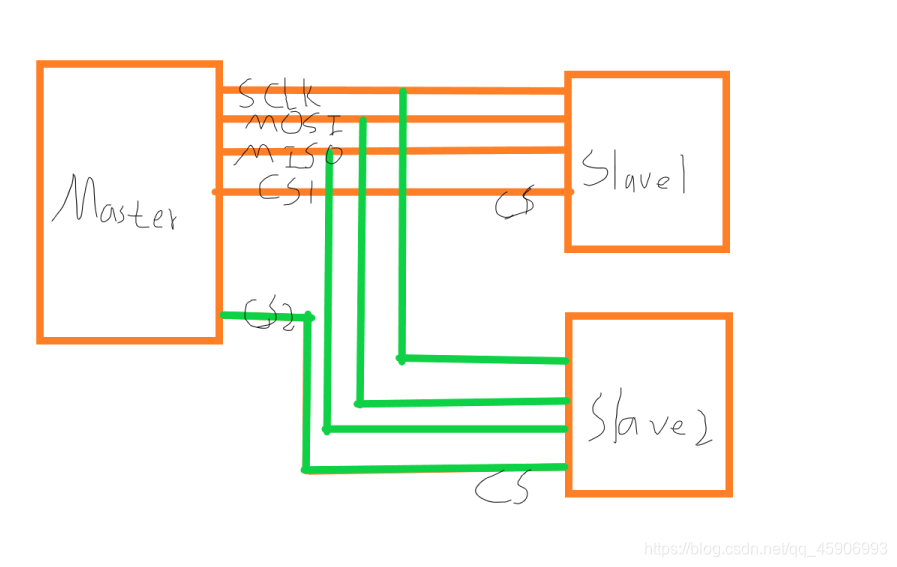

当主设备要和某个从设备进行通信时，主设备需要先向对应从设备的片选线上发送使能信号（高低电平根据从机而定），表示选中该从设备。

三：通信过程

• SPI总线在进行数据传送时，先传送高位，后传送低位；数据线为高电平表示逻辑‘1’，低电平表示逻辑‘0’；一个字节传送完成后无需应答即可开始下一个字节的传送；SPI总线采用同步方式工作，时钟线在上升沿或者下降沿时发送器向数据线上发送数据，在紧接着的下降沿后者上升沿接收器从数据线上读取数据，完成一位数据传送&#
