华为数通笔记-MCE

MCE

定义

MCE是Multi-VPN-Instance CE（多实例CE）的简称，具有MCE功能的设备可以在BGP/MPLS IP VPN组网应用中承担多个VPN实例的CE功能，减少用户网络设备的投入。

产生背景

BGP/MPLS IP VPN以隧道的方式解决了在公网中传送私网数据的问题，但传统的BGP/MPLS IP VPN架构要求每个VPN实例单独使用一个CE与PE相连，如图1所示。

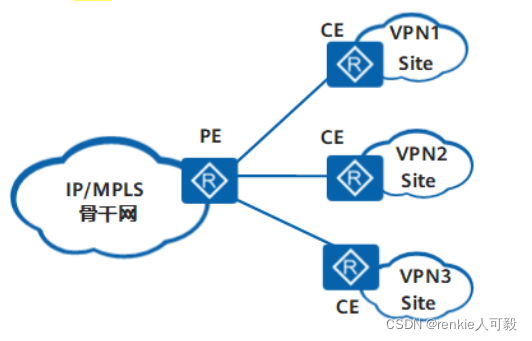

图1 部署MCE前的组网



随着用户业务的不断细化和安全需求的提高，很多情况下一个私有网络内的用户需要划分成多个VPN，不同VPN用户间的业务需要完全隔离。此时，为每个VPN单独配置一台CE将增加用户的设备开支和维护成本；而多个VPN共用一台CE，使用同一个路由转发表，又无法保证数据的安全性。

使用MCE技术，可以有效解决多VPN网络带来的数据安全与网络成本之间的矛盾。如图2所示。

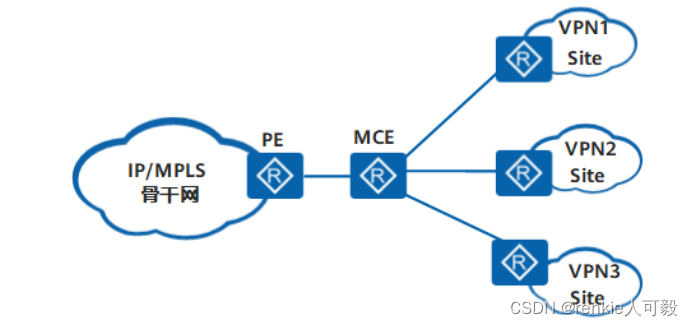

图2 部署MCE后的组网



MCE将PE的部分功能扩展到CE设备，通过将不同的接口与VPN绑定，并为每个VPN创建和维护独立的路由转发表（Multi-VRF）。这样不但能够隔离私网内不同VPN的报文转发路径，而且通过与PE间的配合，也能够将每个VPN的路由正确发布至对端PE，保证VPN报文在公网内的传输。

实现原理

在MCE设备上为不同的VPN创建各自的路由转发表，并绑定到对应的接口。在接收路由信息时，MCE设备根据接收报文的接口，即可判断该路由信息的来源，并将其维护到对应VPN的路由转发表中。

同时，在PE上也需要将连接MCE的接口与VPN进行绑定，绑定的方式与MCE设备一致。PE根据接收报文的接口判断报文所属的VPN，将报文在指定的隧道内传输。

如图2所示：

• MCE从VPN1学到的路由信息，存放到VRF1中
• PE从MCE学到的VRF1的路由信息，存放到VRF1中
• VPN2、VPN3的路由信息和VPN1是相互隔离的，不会存放到VRF1中

• MCE上不进行环路检查(因为MCE和有和实例绑定，所以会像PE那样进行环路检查。会拒绝PE发过来的ospf路由)

 vpn-instance-capability simple

MCE的路由信息交换过程如下：

• MCE与Site间的路由交换

  路由交换方式	实现过程
  使用静态路由	MCE通过静态路由与VPN实例绑定的功能，将各VPN之间的静态路由进行隔离，解决多VPN间的地址空间重叠问题。
  使用RIP（Routing Information Protocol）	MCE通过RIP进程与VPN实例绑定的功能，使不同VPN内的私网路由可以通过不同的RIP进程在Site和MCE间进行交互，保证了私网路由的隔离和安全。
  使用OSPF（Open Shortest Path First）	MCE通过OSPF进程与VPN实例绑定的功能，在MCE上隔离不同VPN的路由。
  使用IS-IS（Intermediate System to Intermediate System）	MCE和Site之间使用IS-IS传播私网路由的方式与使用OSPF时类似，将ISIS进程与VPN实例进行绑定。
  使用BGP（Border Gateway Protocol）	MCE和Site之间使用BGP传播私网路由时，需要在MCE上为每个VPN实例配置BGP对等体，并引入相应VPN内的IGP路由信息。

• MCE与PE间的路由交换

  由于在MCE设备上已经将路由信息与VPN实例进行了绑定，而且在MCE-PE之间，也通过接口对VPN实例的报文进行了区分。因此，MCE与PE之间只需要进行简单的路由配置，并将MCE的VPN路由表项引入到MCE-PE间的路由协议中，即可以实现私网VPN路由信息的传播。

  MCE与PE之间可以使用静态路由、RIP、OSPF、IS-IS或BGP交换路由信息。
