线电压和相电压的区别与联系

---

前言

在学习和工作中经常会提到线电压和相电压，那什么是线电压和相电压呢，它们之间有什么区别和联系呢，本文就详细的给大家来解释下这两个问题。

首先我们先弄明白一个问题，什么是三相交流电（这是基础）？

---

图1 三相交流电向量图

图1所示是三相交流电向量图，它是大小相等方向互为120度的三个向量；这里需要注意，它是向量，在计算时既要考虑大小也要考虑方向，所以三相交流电的计算实质是向量的计算；重要的事情说三遍，是向量的计算，是向量的计算，是向量的计算。下面看一个例子。

图2 三相交流电相加向量图 图2是三相交流电相加向量图，由图可以看出，大小相等方向互为120度的三个向量相加等于零，即：

图2中的红点称为中性点，从中性点引出的线称（用字母N表示）为中性线或零线，因为相加等于零，所以中性线或零线的电压等于零，这也是零线不带电的原因。因为不带电（不带正电，也不带负电），是中性的，所以称为中性线；电压为零，又称零线。

好，知道这些，下面一起看下线电压和相电压的区别与联系吧。

一、线电压和相电压的区别

1．线电压和相电压定义

（1）线电压定义。小编查了几种书籍，线电压的定义有两种说法：一是线电压是相线间的电压；二是线电压是端线与端线之间的电压。两种说法的意思是一样的，即是两根火线之间的电压是线电压。

（2）相电压定义。端线与中性线（零线）之间的电压。即火线和零线之间的电压。

下面看图说话。

图3 三相交流电星形（Y形）接法

图3所示是三相交流电星形（Y形）接法，图中A、B、C表示的三相交流电的三相电，N表示的是中性线（零线）。根据线电压和相电压的定义，可知UAB、UBC、UCA为线电压，UA、UB、UC为相电压。

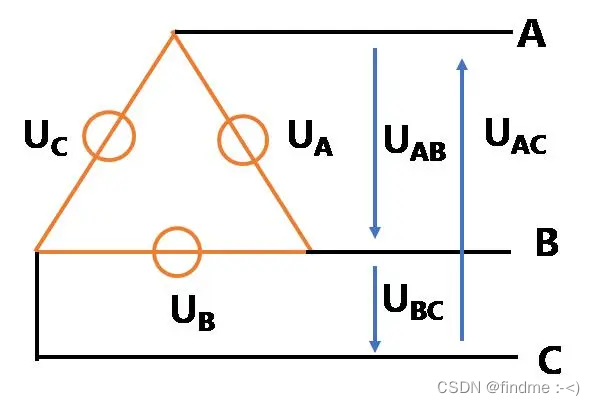

图4 三相交流电三角形接法

图4所示是三相交流三角形接法，图中A、B、C表示的三相交流电的三相电。根据线电压和相电压的定义，可知UAB、UBC、UCA为线电压，UA、UB、UC为相电压。

二、线电压和相电压关系

想要弄懂线电压和相电压之间的关系，就要进行计算了，即是向量的计算。电压的定义是电势差（或电位差），即两点的电势的差（相减）。

1. 星形接法

如图3所示，线电压UAB就等于UA向量减去UB向量，即：

图5 星形接法线电压和相电压向量图 图5为星形接法线电压和相电压向量图，通过三角函数计算很容易可以算出，线电压UAB的大小是相电压UA（UB、UC）的根号三倍；同理，线电压UBC和UCA的大小也是相电压UA（UB、UC）的根号三倍；得出结论：

星形接法：线电压是相电压的根号三倍。

我们常说的380/220V，其中的380就是线电压，220就是相电压，即380=220乘以根号三，大家可以用计算机验证下。

2.三角形接法
三角形接法如图四所示，由线电压和相电压定义可以看出

得出结论：

三角形接法：线电压=相电压。
