💥1 概述
【单相交流电压控制器】模拟带有两个背靠背连接的晶闸管的单相交流电压控制器
该模型模拟单相交流电压控制器。射击角度可以从零度调整到180度。电源电压和频率可以从模型属性中调整。
一、引言
单相交流电压控制器通过调节晶闸管的导通角来控制输出电压的有效值。本文将使用两个反并联连接的晶闸管来模拟单相交流电压控制器，并探讨其工作原理和特性。

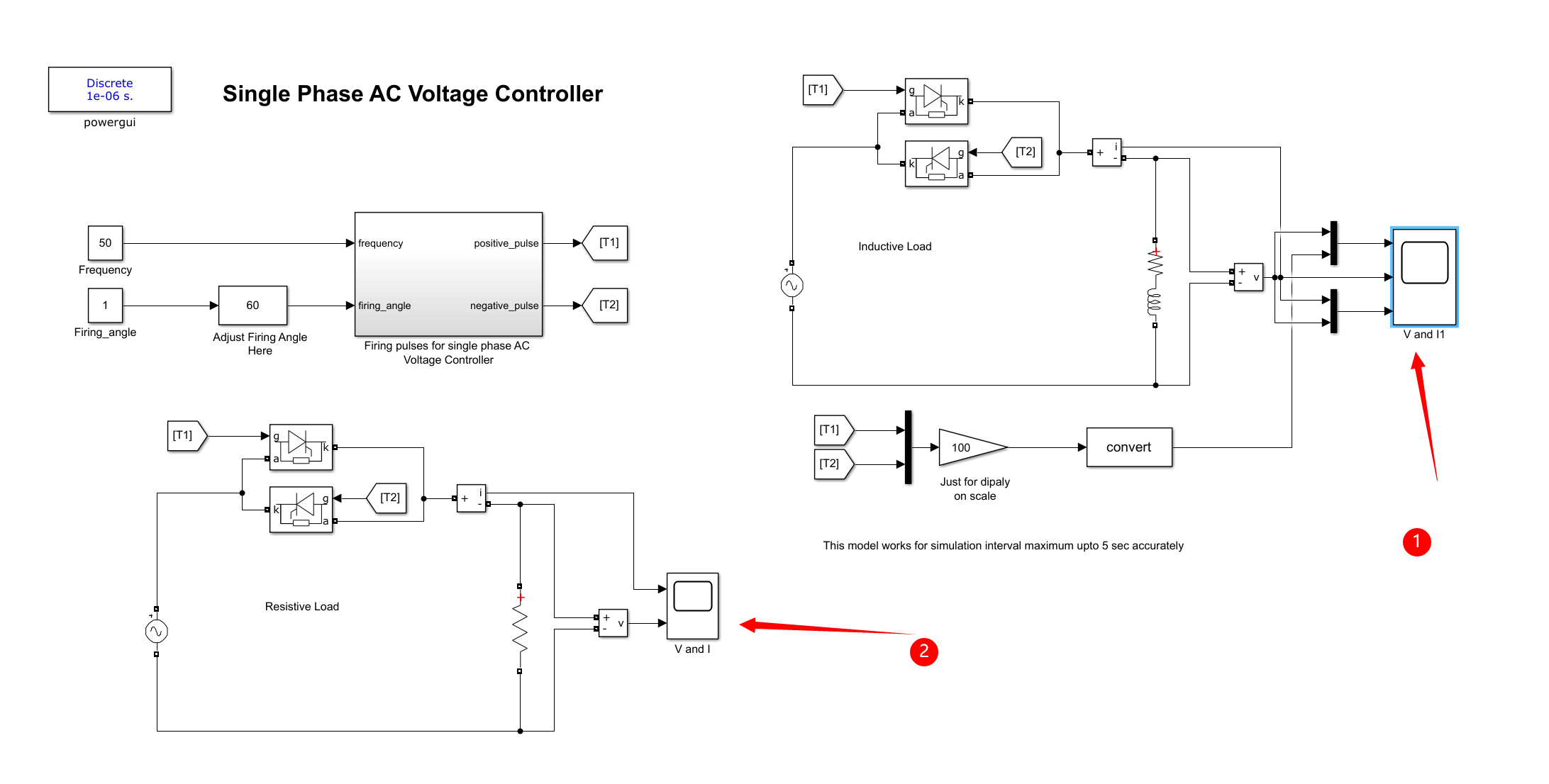

二、电路模型
1. 电路结构
电路由两个反并联连接的晶闸管（VT1和VT2）、交流电源、负载电阻R以及触发电路组成。晶闸管VT1和VT2分别负责在交流电源的正半周和负半周导通。
2. 工作原理
当电源电压处于正半周时，触发电路触发VT1，使其导通，而VT2因承受反向电压而保持关断状态。在电源电压的负半周，触发电路触发VT2，使其导通，而VT1则因承受反向电压而关断。通过调整触发角（即晶闸管开始导通的时刻与电源电压过零点的夹角），可以控制输出电压的有效值。
三、模型参数设置
1. 电源电压和频率
电源电压和频率可以从模型属性中调整。例如，电源电压可以设置为220V，频率为50Hz。
2. 触发角
触发角是模型的关键参数，可以从0°调整到180°。触发角的调整通过触发电路实现，该电路可以根据预设的触发角在电源电压的每个半周产生相应的触发脉冲。
四、仿真实验
1. 实验目的
通过仿真实验，观察不同触发角下输出电压的波形和有效值变化，验证模型的有效性。
2. 实验步骤
（1）设置电源电压和频率。
（2）调整触发角，分别设置为0°、30°、60°、90°、120°、150°和180°。
（3）在每个触发角下，记录输出电压的波形和有效值。
3. 实验结果与分析
（1）当触发角为0°时，晶闸管在整个电源电压周期内都导通，输出电压等于电源电压。
（2）随着触发角的增加，输出电压的有效值逐渐减小。这是因为晶闸管在每个半周期的导通时间变短，导致输出电压的平均值降低。
（3）当触发角为180°时，晶闸管在整个电源电压周期内都不导通，输出电压为零。
五、结论
通过仿真实验，验证了带有两个反并联连接的晶闸管的单相交流电压控制器的有效性。该模型可以根据预设的触发角灵活地调节输出电压的有效值，适用于各种需要精确控制电压的场合。

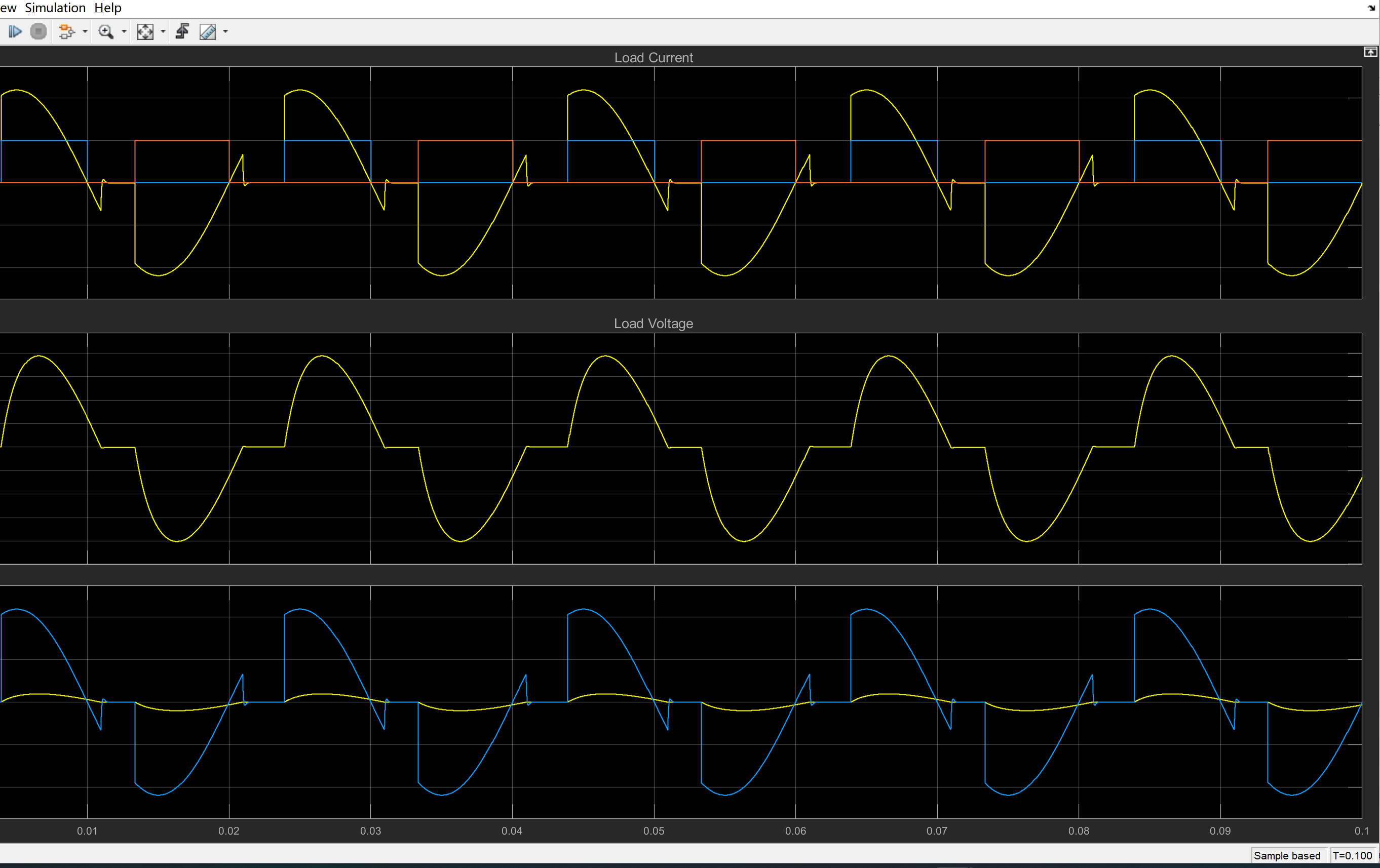

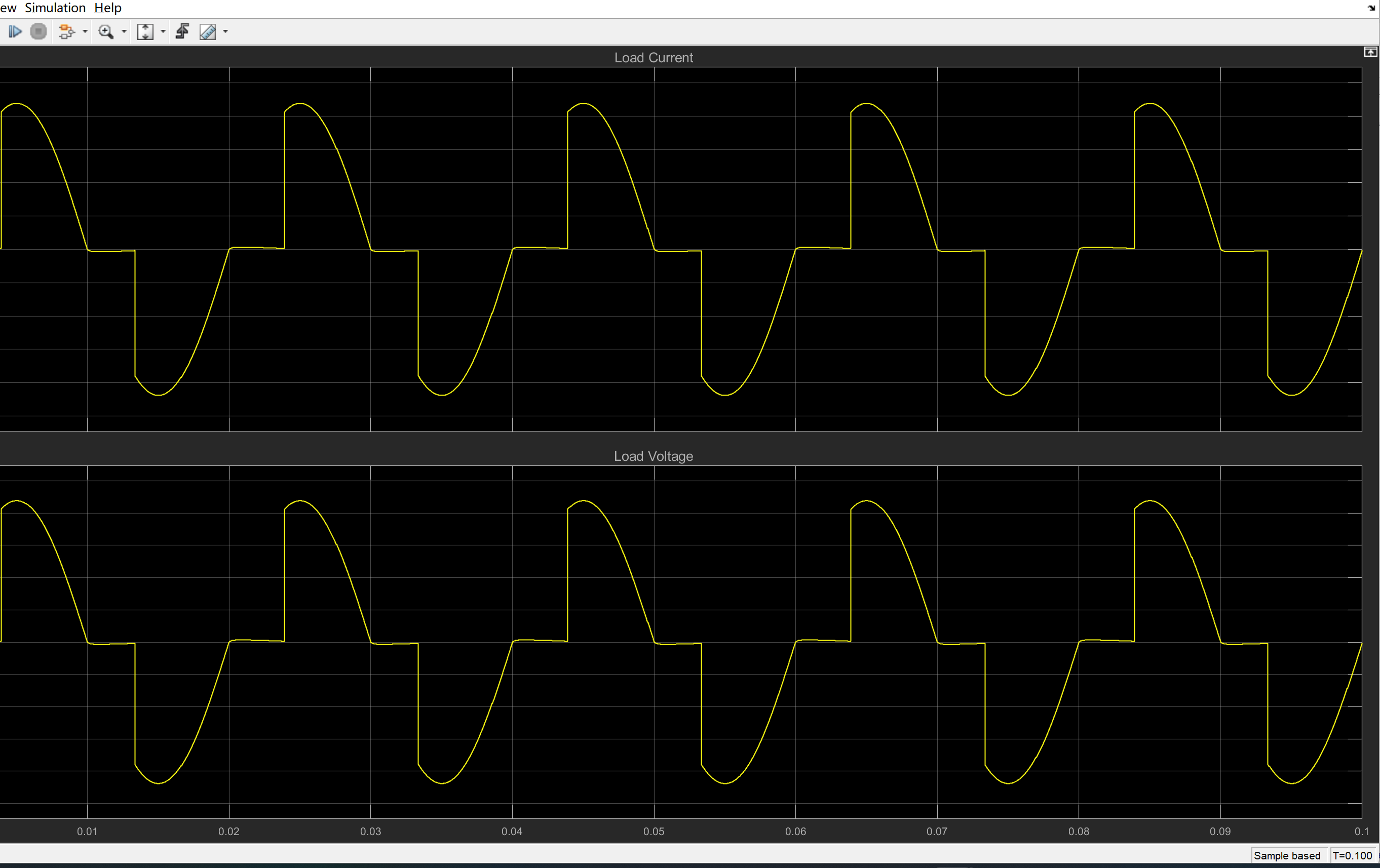

📚2 运行结果
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。
[1]刘文华,宋强,张东江,等.50MVA STATCOM的链节及其背靠背额定工况运行试验[J].电工技术学报, 2005, 20(2):6.DOI:10.3321/j.issn:1000-6753.2005.02.003.
[2]王英洁,李斌,田方.高岭背靠背工程换流阀电气设计[J].电工文摘, 2012.DOI:CNKI:SUN:DGWZ.0.2012-01-006.
[3]蔡超.基于免疫多智能体的高速铁路混合式无功负序综合补偿系统研究[D].武汉大学,2013.
🌈4 Simulink仿真实现
