【simulink 三相半波整流电路】

前言

完成三相半波共阴极整流电路的设计，输入电源电压幅值为310V,频率为50HZ，负载为阻感负载，电感值为50mH，电阻为10Ω；仿真分析触发角为 和 时电路的特性和工作过程；将负载电感的值修改为5mH和1H，对触发角为 时的工作过程进行仿真，并分析负载电感对电路特性的影响。

电路搭建

1，使用电压源搭建一个三相电源，修改幅值以及相角。
2，计算触发角

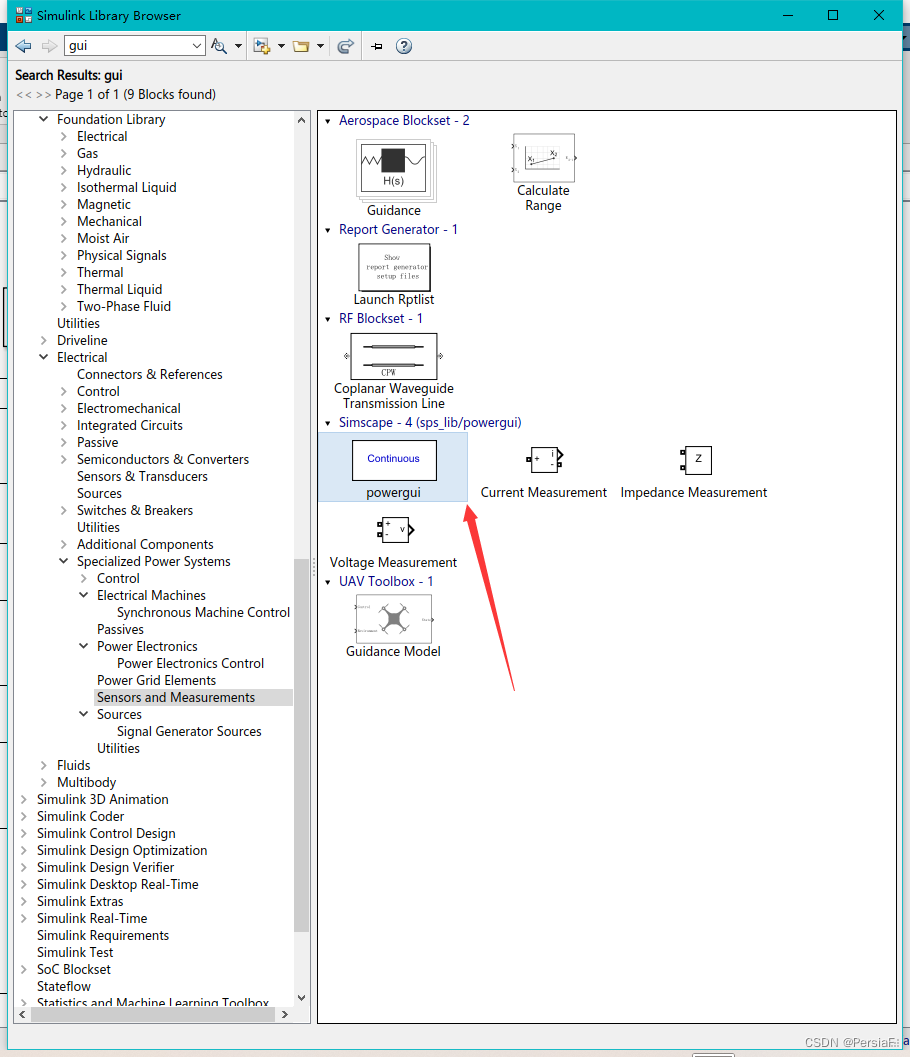

3，仿真

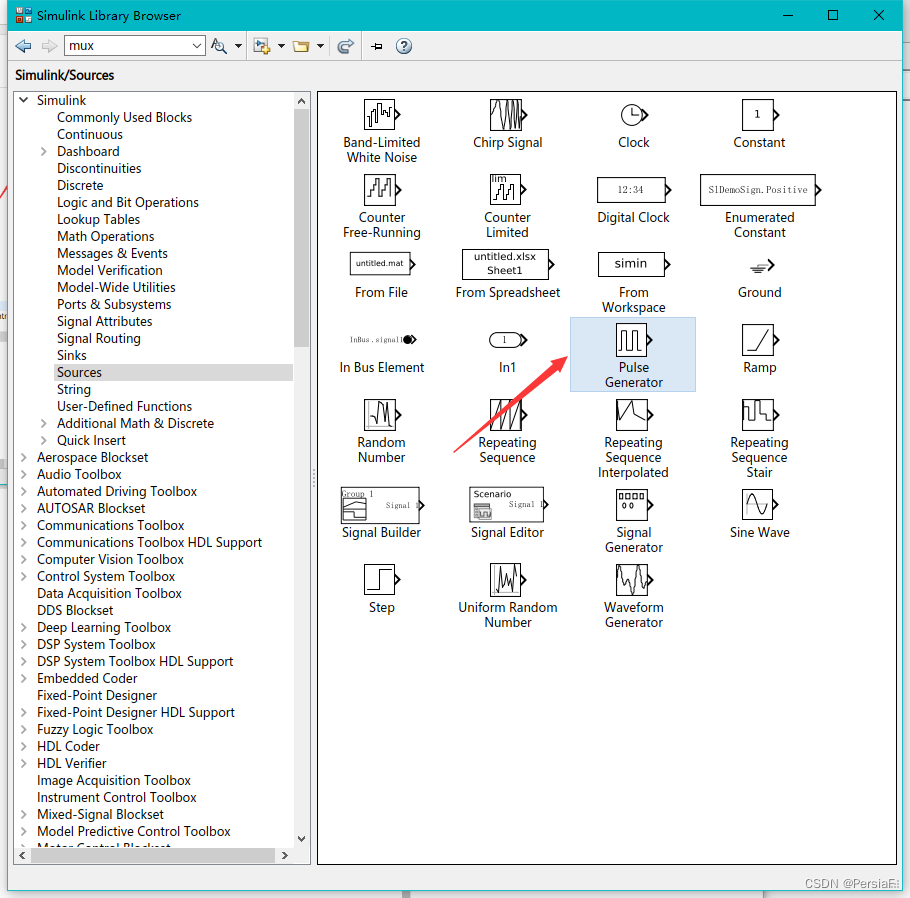

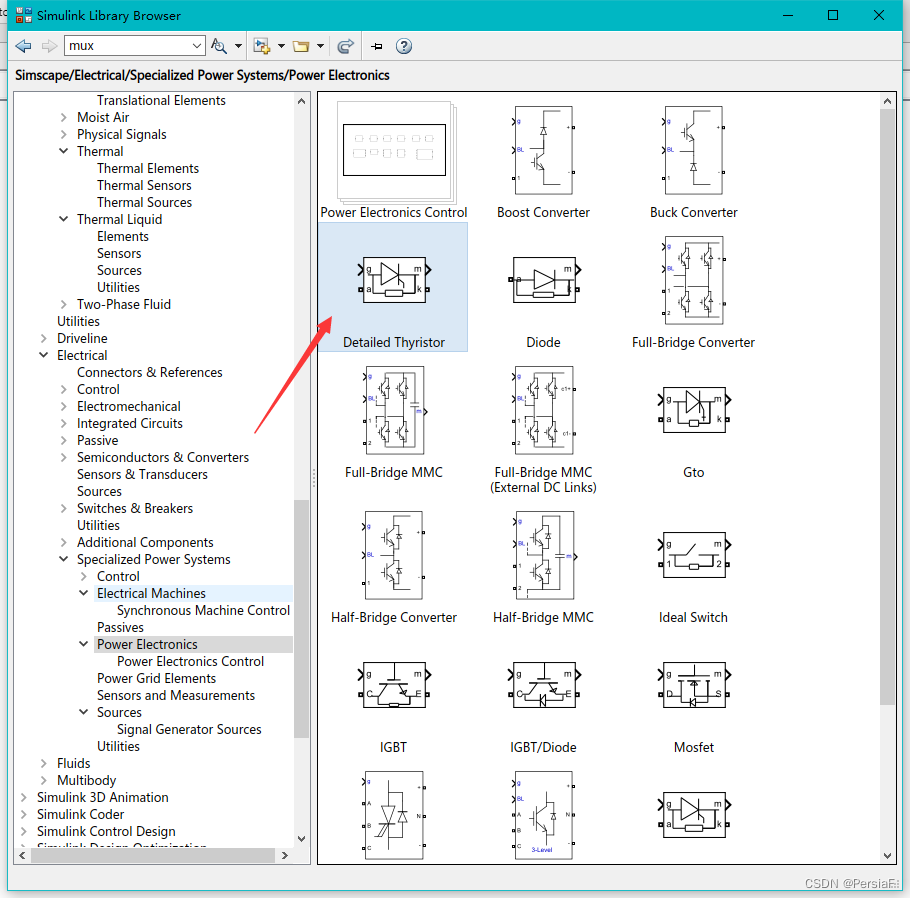

晶闸管

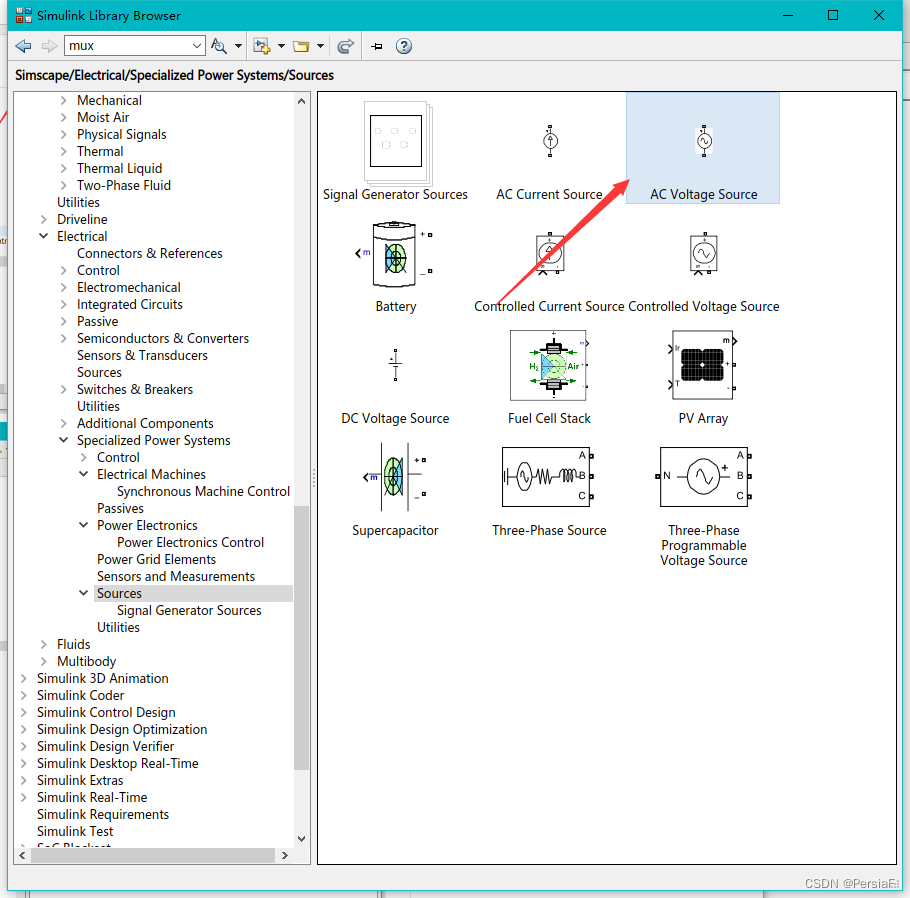

电压源

电阻电感

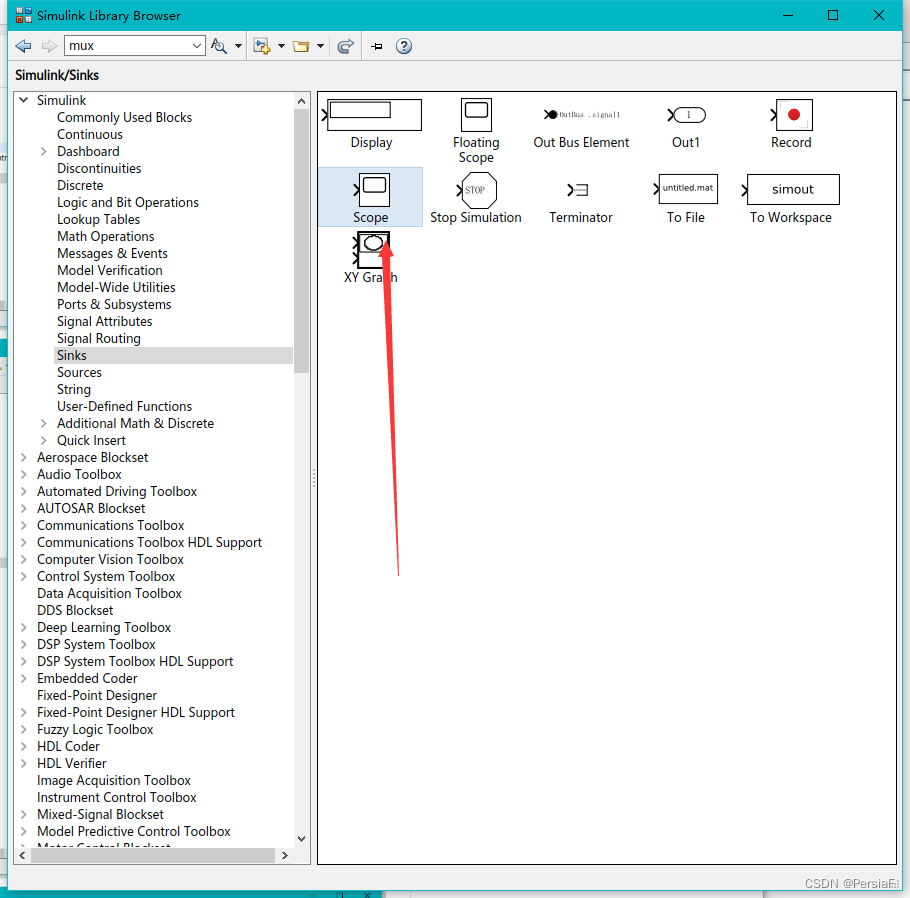

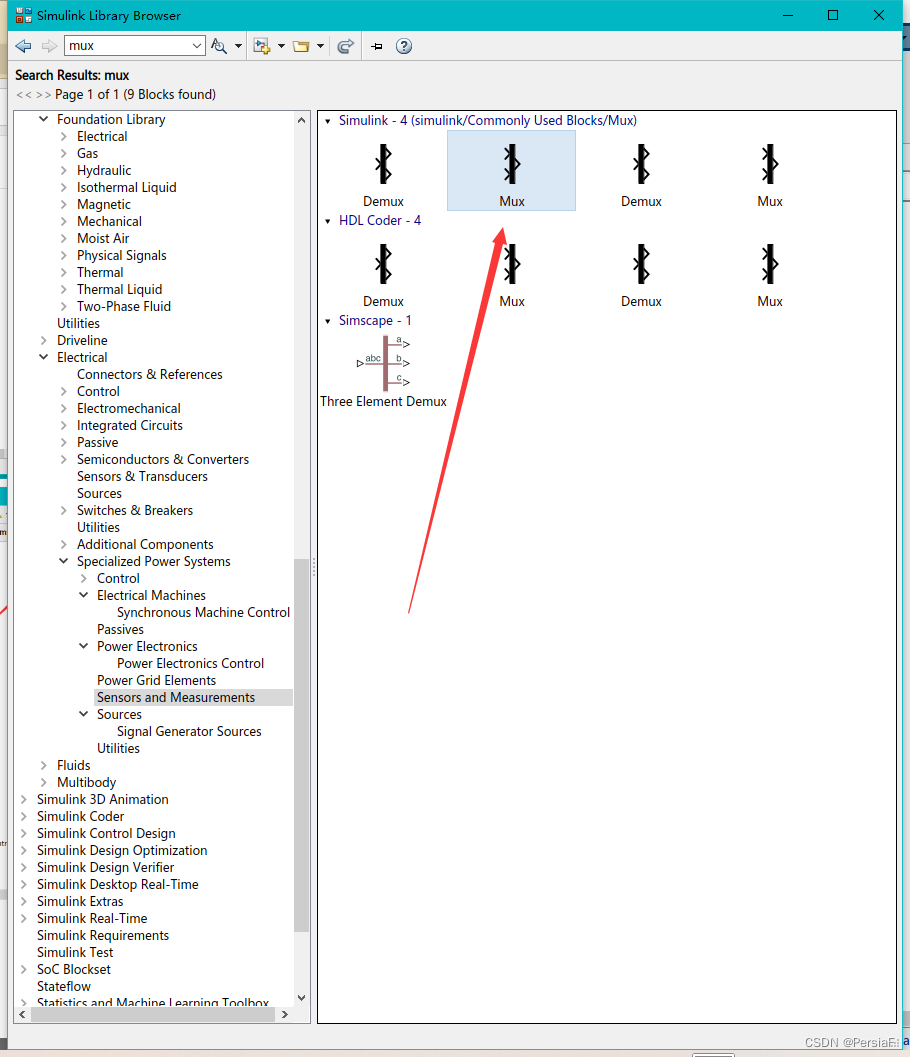

示波器

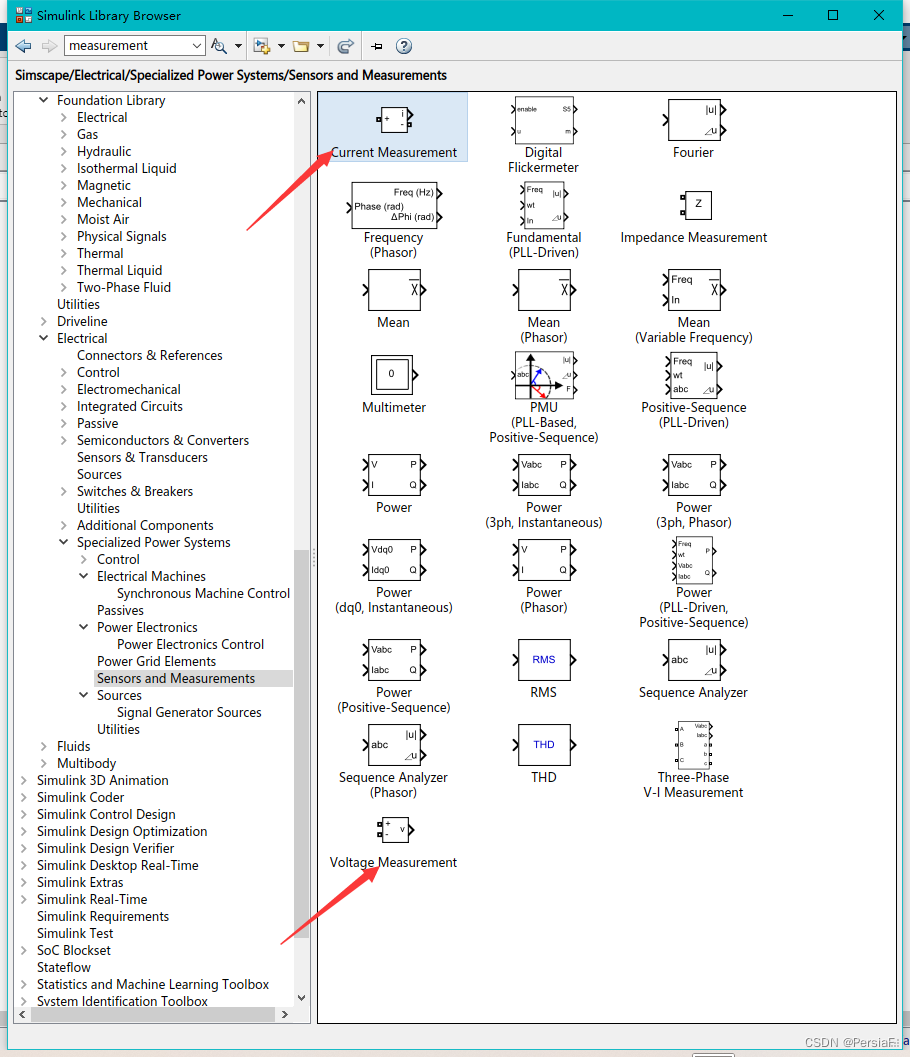

电流表，电压表

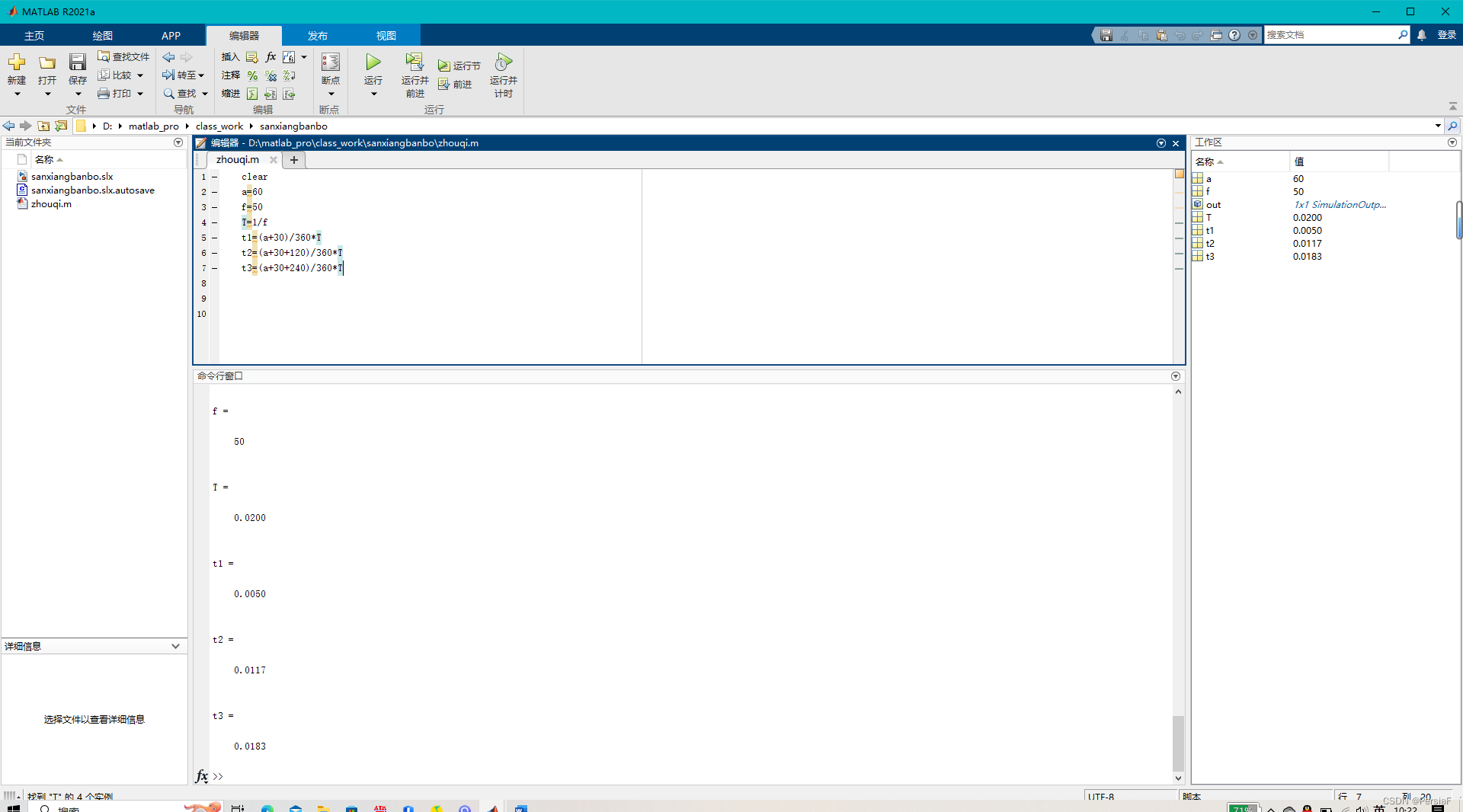

周期计算

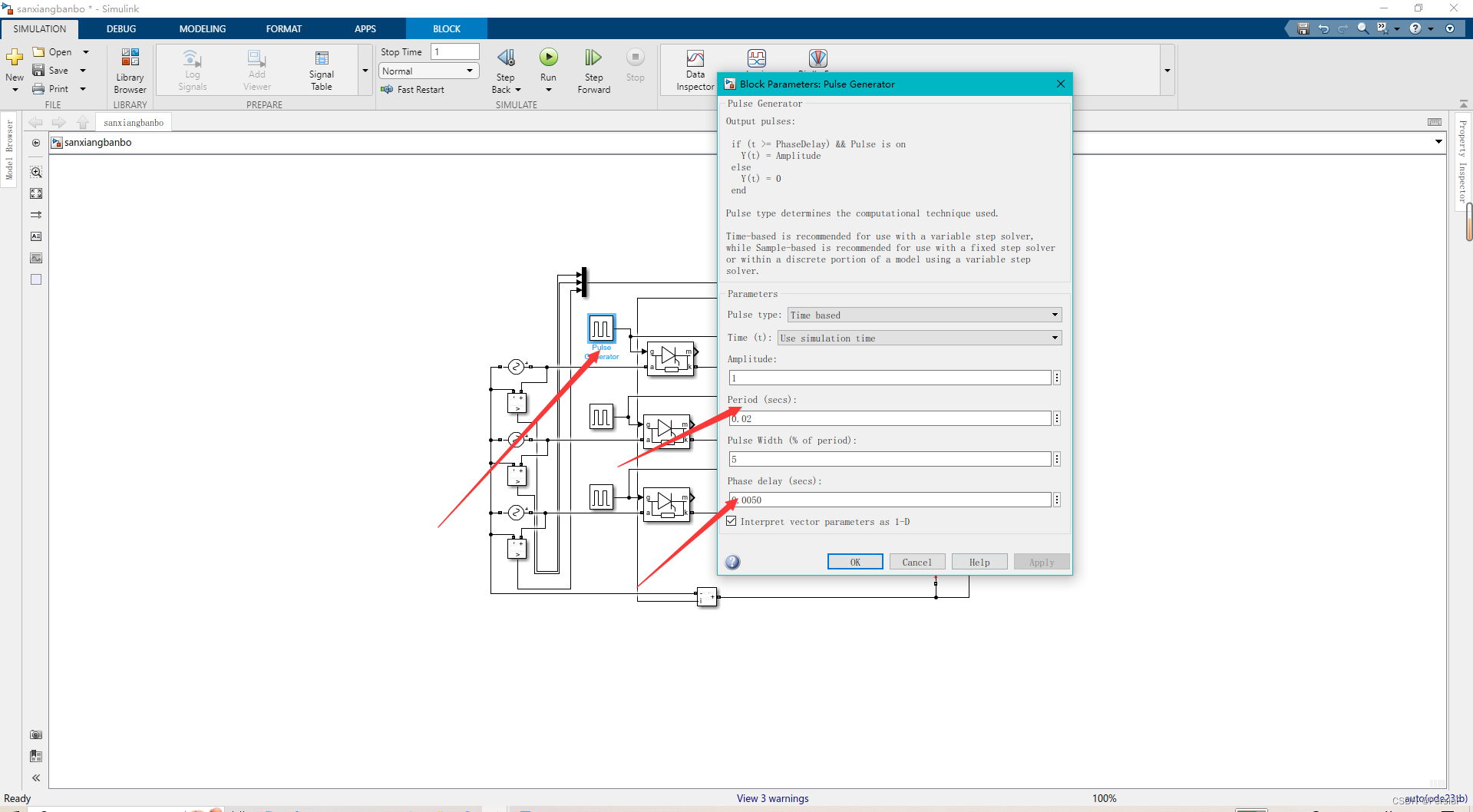

触发角为60°时，因为三相电源起始点应在其30°，所以在计算时加上30，计算好三个触发角输入

仿真结果

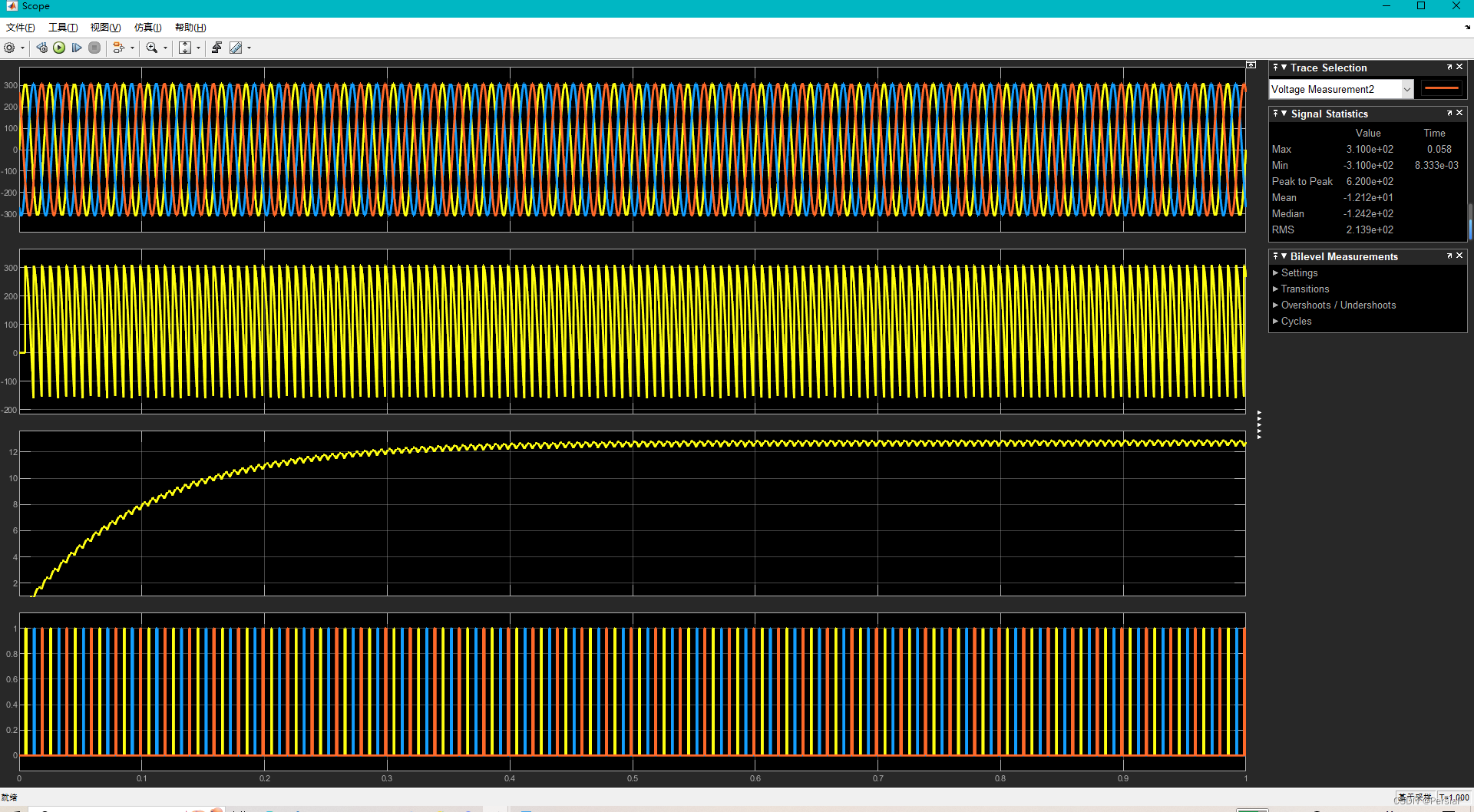

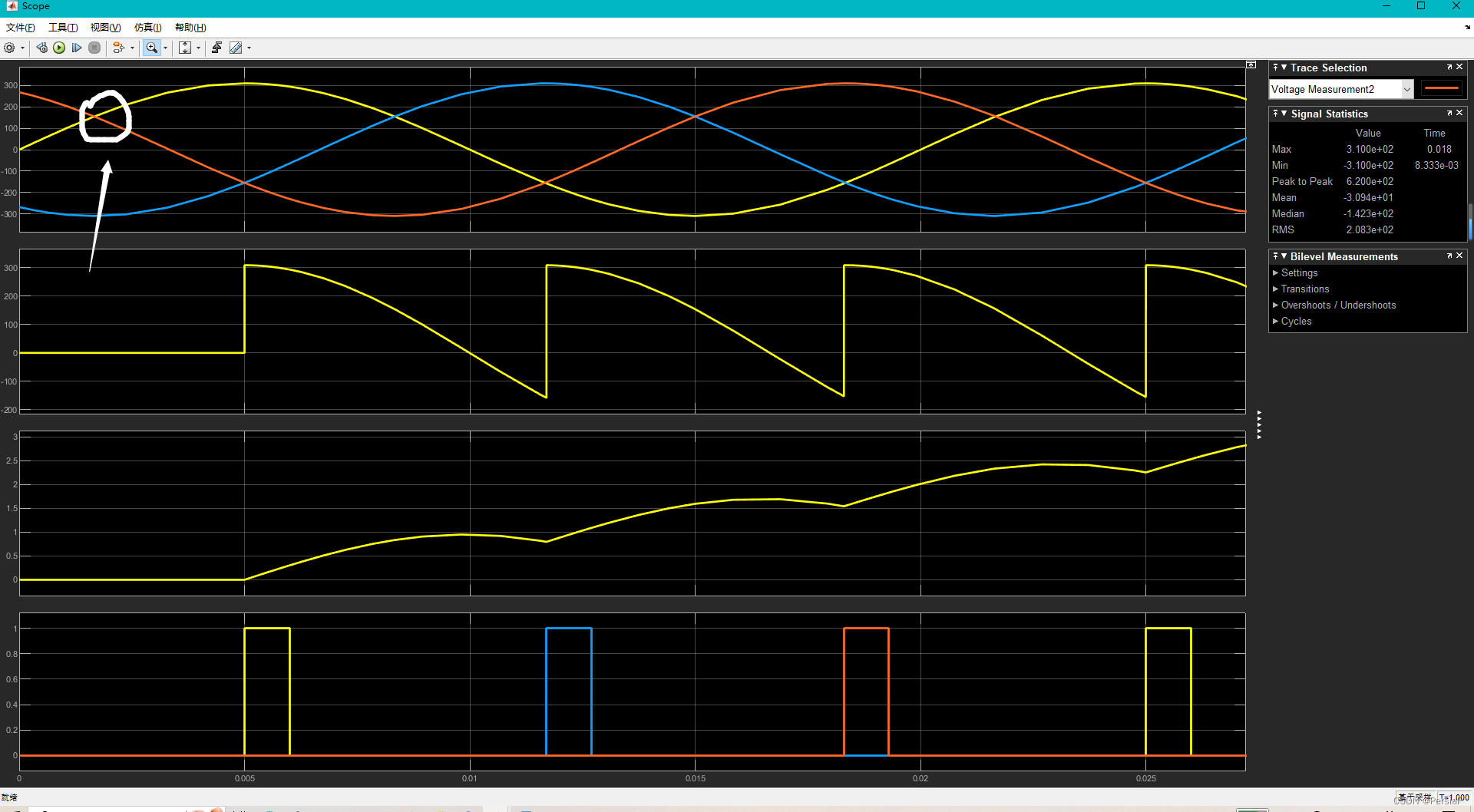

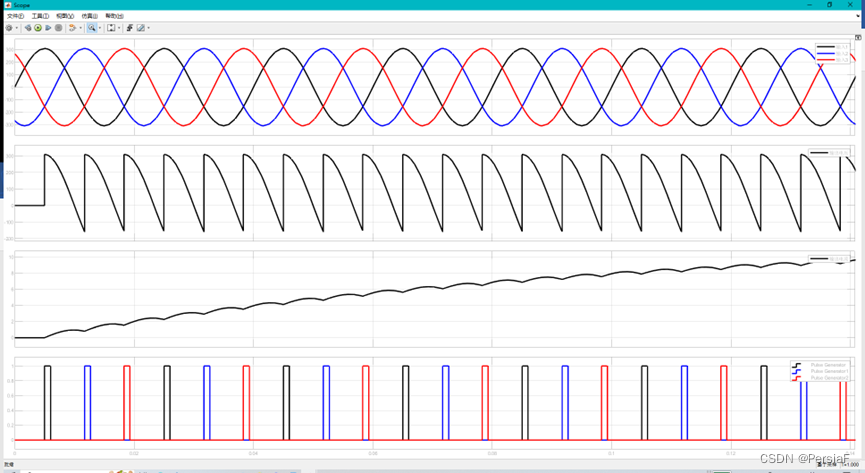

在触发角为60°时，电阻为10Ω 电感为1H时波形如下

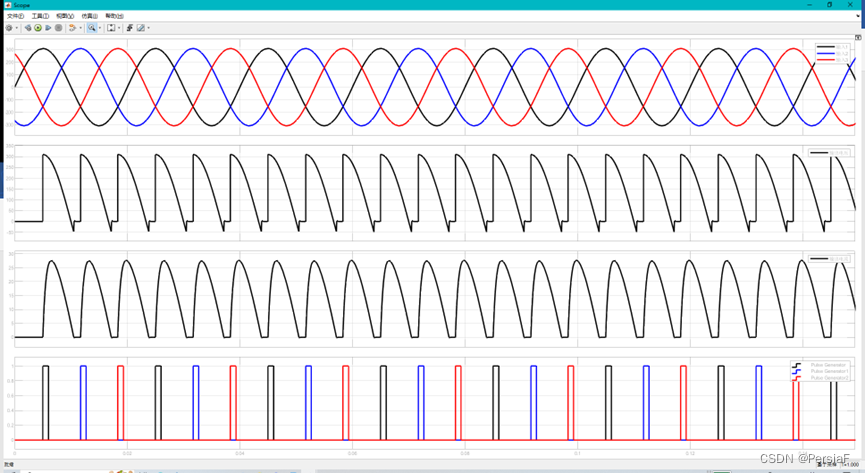

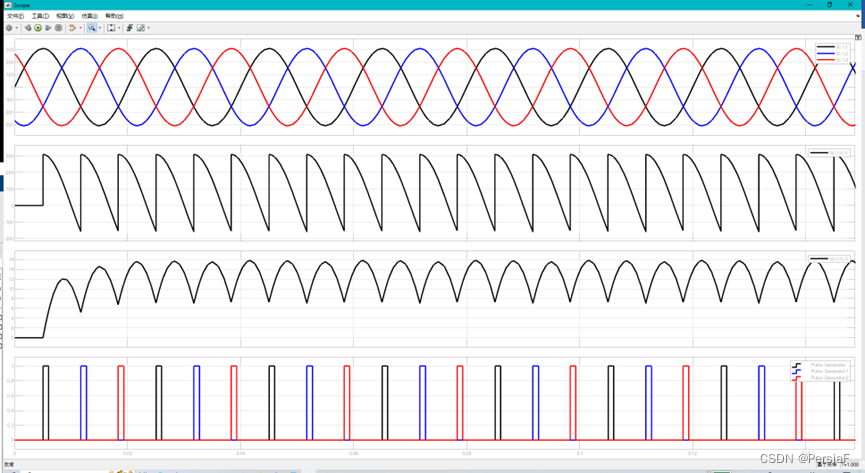

触发角为30°，电感50mH

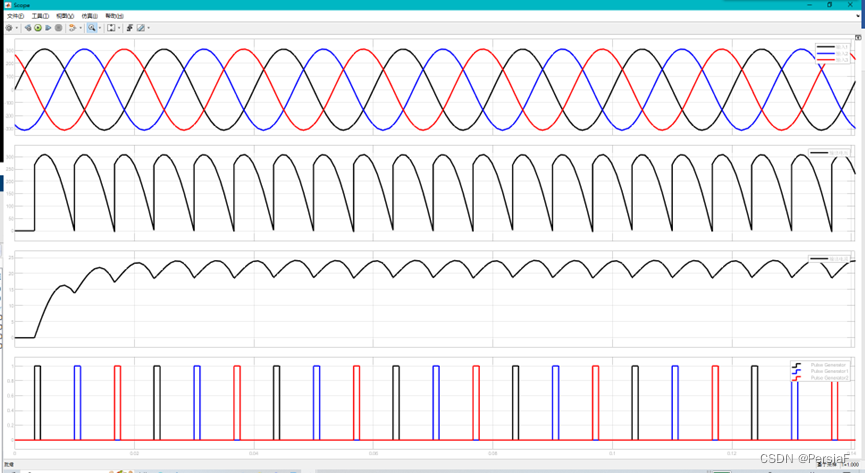

60°触发角，50mH

60°触发角，1H

60°触发角，5mH

实验总结
三相半波整流电路负载电感对于电路特性的影响，电感越大输出电流越平缓。触发角30°是三相半波整流输出电压的临界值，大于30°后会出现电压为负数的情况。
