基于储能电站服务的冷热电多微网系统双层优化配置研究

1. 储能电站的核心功能与服务模式

2. 冷热电多微网系统的组成与运行机制

3. 双层优化配置模型的结构与方法论

4. 储能电站与多微网系统的协同作用

5. 冷热电负荷预测与优化算法

6. 研究展望与挑战

结论

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码+数据

💥1 概述

文献来源：

基于储能电站服务的冷热电多微网系统双层优化配置研究

综合以上研究现状,目前共享储能的研究仍处于初始阶段，现有的基础集中在共享储能服务运营商运行决策和商业模式上，用户负荷类型单一，对用户使用共享储能的充放电行为和用户与共享储能间费用结算分析较少,同时具体将共享储能应用于冷热电联供型多微网系统优化配置的相关研究较少。基于以上问题,本文提出基于储能电站服务的冷热电联供型多微网系统双层优化配置,建立同时考虑储能电站容量配置和冷热电联供型多微网系统优化运行的双层规划模型(bi-level programming,BLP)
首先提出储能电站服务模式;然后建立考虑规划和运行的双层优化配置模型，采用KKT条件和 Big-M法将双层模型转换为单层线性模型求解;最后以仿真算例进行分析，验证所提模型的经济性和有效性。本文的创新点总结如下:

1）提出储能电站服务模式，分析其运行方式和盈利机制;

2）将该模式应用于冷热电联供型多微网系统中,实现用户内部多种能源间互补共济;

3）采用双层模型建立同时综合考虑储能电站运营商和多微网系统利益的储能决策。

储能电站调控中心根据服务协议实现各用户各时段储能充放电功率计划和充放电功率计量等，将需要储能充电服务的用户通过共享储能电站将剩余电能输送给需要储能放电服务的用户。在同一时段内接入同一共享储能电站的所有用户总充放电需求若为充电，调控中心使用储能装置来充电存储用户群的剩余电能；若为放电，调控中心使用储能装置放电来满足用户群的需求。调控中心根据一个周期内所有用户在每个时段所需要的充放电功率配置相应的容量和最大充放电功率。、

1. 储能电站的核心功能与服务模式

储能电站通过存储和释放电能，优化电力系统的供需平衡。其核心功能包括：

削峰填谷：在低负荷时段储存电能，高峰时段释放，缓解电网压力。
可再生能源整合：平滑风电、光伏的波动性输出，提高可再生能源利用率。
调频调压：快速响应电网频率和电压变化，维持系统稳定性。
备用电源：在电网故障时提供应急电力支持。

技术类型：

电池储能（如锂离子电池） ：能量密度高、响应速度快，适用于短时高频调节。
抽水蓄能：规模大、成本低，适合大规模储能。
压缩空气储能：适合长时储能，与可再生能源互补。

盈利模式：

容量租赁：向用户出租储能容量，收取固定费用（如山东案例年收入2500-3500万元）。
辅助服务：通过调频、调压等获得电网补偿。
电力市场交易：利用电价波动进行低买高卖。

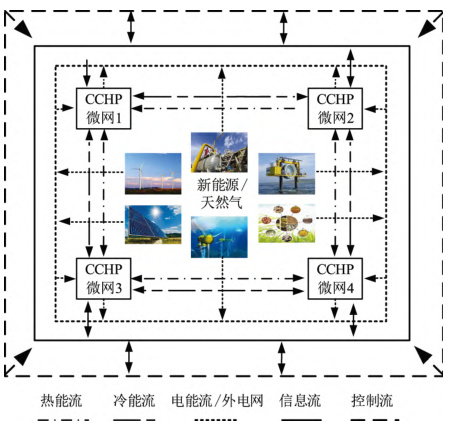

2. 冷热电多微网系统的组成与运行机制

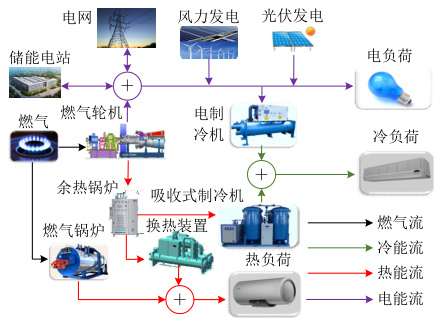

冷热电联供型多微网系统（CCHP）整合了多种能源设备与储能技术，实现电、热、冷的协同供应：

核心设备：
- 发电单元：风力发电、光伏、微型燃气轮机。
- 储能设备：电池、储热罐、压缩空气储能。
- 转换设备：吸收式制冷机、余热锅炉、电制冷机。
运行特点：
- 多能流耦合：电能、热能、冷能通过转换设备互联，实现梯级利用。
- 信息交互：通过控制流和信息流实现多微网间的协调调度。
- 负荷互补性：不同微网在时空上的负荷差异可通过共享储能优化资源分配。

3. 双层优化配置模型的结构与方法论

双层优化模型通过分层决策实现规划与运行的协同优化：

上层模型（规划层）：
- 目标：最小化储能电站年运行成本，决策变量为容量（kW·h）和最大充放电功率（kW）。
- 约束条件：储能倍率限制、荷电状态（SOC）范围（10%-90%）。
下层模型（运行层）：
- 目标：最小化多微网系统年运行成本，优化燃气轮机出力、储能充放电策略等。
- 约束条件：电/热/冷功率平衡、设备出力上下限、电网购电限制。
求解方法：
- 采用迭代算法（如粒子群优化、NSGA-II）实现上下层模型的数据交互。
- 部分研究结合MATLAB+CPLEX平台进行混合整数线性规划求解。

4. 储能电站与多微网系统的协同作用

共享储能模式通过资源互补显著提升系统效益：

配置优化：
- 共享储能电站的容量需求比分散式配置降低87.41%（场景3 vs 场景2）。
- 储能投资回收期缩短至4.86年（寿命周期8年），运营商利润空间显著。
运行优化：
- 可再生能源消纳率可达100%，减少购电/购气成本。
- 通过峰谷电价引导用户用电行为，降低电网负荷压力。

典型案例：

光热电站与CCHP微网：光热储热系统降低总成本15%-20%，减少“弃光”现象。
海岛微网：结合风电、光伏和海水淡化，通过双层优化实现年运行成本降低30%。

5. 冷热电负荷预测与优化算法

精准负荷预测是优化调度的基础：

预测方法：
- 神经网络（如Elman、GRU） ：适用于快速响应场景，平均误差7.4%。
- XGBoost-MTL模型：结合多任务学习，冷/热/电负荷预测误差分别降至4.24%、3.05%、5.13%。
优化算法：
- 混合整数线性规划（MILP） ：用于设备出力和储能调度。
- 改进遗传算法：结合模拟退火提升全局搜索能力。

6. 研究展望与挑战

技术融合：探索氢储能、压缩空气储能等新型技术在多微网中的应用。
市场机制：完善共享储能的容量补偿和辅助服务定价机制。
多时间尺度优化：结合日前调度与实时控制，提升系统灵活性。
人工智能驱动：强化学习（DRL）在复杂多目标优化中的应用。

结论

基于储能电站的双层优化配置模型通过分层决策和资源互补，显著提升了冷热电多微网系统的经济性与可靠性。未来研究需进一步融合新型储能技术、优化市场机制，并探索智能化调度方法，以推动能源系统向低碳化、智能化方向发展。

📚2 运行结果

部分代码：

%Big-M法处理割平面约束
for i=1:3
for t=1:24
Con=[Con,
0<=u1itmin(i,t)<=M*v15(i,t),
0<=PGTwi(i,t)-5<=M*(1-v15(i,t)),
0<=u1itmax(i,t)<=M*v16(i,t),
0<=3000-PGTwi(i,t)<=M*(1-v16(i,t)),
0<=u2itmin(i,t)<=M*v17(i,t),
0<=QACwi(i,t)-5<=M*(1-v17(i,t)),
0<=u2itmax(i,t)<=M*v18(i,t),
0<=4000-QACwi(i,t)<=M*(1-v18(i,t)),
0<=u3itmin(i,t)<=M*v19(i,t),
0<=PECwi(i,t)-5<=M*(1-v19(i,t)),
0<=u3itmax(i,t)<=M*v20(i,t),
0<=4000-PECwi(i,t)<=M*(1-v20(i,t)),
0<=u4itmin(i,t)<=M*v21(i,t),
0<=QGBwi(i,t)-5<=M*(1-v21(i,t)),
0<=u4itmax(i,t)<=M*v22(i,t),
0<=4000-QGBwi(i,t)<=M*(1-v22(i,t)),
0<=u5itmin(i,t)<=M*v23(i,t),
0<=PHXwi(i,t)-5<=M*(1-v23(i,t)),
0<=u5itmax(i,t)<=M*v24(i,t),
0<=4000-PHXwi(i,t)<=M*(1-v24(i,t)),
0<=u6itmin(i,t)<=M*v25(i,t),
0<=Pgridwi(i,t)<=M*(1-v25(i,t)),
0<=u6itmax(i,t)<=M*v26(i,t),
0<=4000-Pgridwi(i,t)<=M*(1-v26(i,t)),
0<=u7itmin(i,t)<=M*v27(i,t),
0<=Pessswi(i,t)<=M*(1-v27(i,t)),
0<=u7itmin(i,t)<=M*v28(i,t),
0<=(4000*Usalewi(i,t)-Pessswi(i,t))<=M*(1-v28(i,t)),
0<=u8itmin(i,t)<=M*v29(i,t),
0<=Pessbwi(i,t)<=M*(1-v29(i,t)),
0<=u8itmin(i,t)<=M*v30(i,t),
0<=(4000*Ubuywi(i,t)-Pessbwi(i,t))<=M*(1-v30(i,t)),
0<=u9itmax(i,t)<=M*v31(i,t),
0<=(1-Ubuywi(i,t)-Usalewi(i,t))<=M*v31(i,t),
];
end
end
