💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

⛳️赠与读者

💥1 概述

1. 建立系统模型

2. 电容器组投切模型

3. 瞬态现象仿真

4. 稳定性分析

5. 参数优化与控制策略

6. 结果验证与分析

电容器组投入引起的振荡瞬态现象仿真模拟研究

1. 研究背景与目的

2. 振荡瞬态现象的物理机理

2.1 振荡瞬变的定义与分类

2.2 电容器投切引发振荡的机理

3. 电容器组投切的数学模型与优化策略

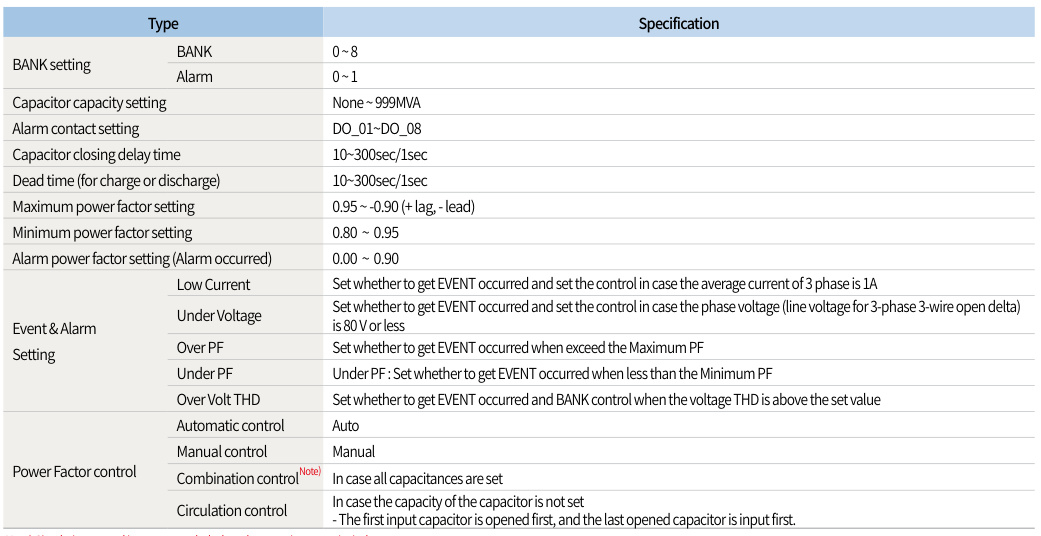

3.1 投切方式对比

3.2 数学模型构建

3.3 优化算法

4. 仿真建模与实现（MATLAB/Simulink示例）

4.1 关键模型组件

4.2 仿真流程

4.3 参数设置（典型值）

5. 振荡瞬态的影响因素与抑制措施

5.1 关键影响因素

5.2 抑制策略

6. 案例研究与仿真验证

6.1 中频振荡瞬变案例

6.2 投切振荡抑制案例

7. 结论与建议

📚2 运行结果

🎉3 参考文献

🌈4 Simulink仿真实现

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。当哲学课上老师问你什么是科学，什么是电的时候，不要觉得这些问题搞笑。哲学是科学之母，哲学就是追究终极问题，寻找那些不言自明只有小孩子会问的但是你却回答不出来的问题。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能让人胸中升起一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它居然给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

电容器组在电力系统中的投切操作，尤其是用于功率因数校正时，可能引起电压振荡等瞬态现象。这种现象的仿真模拟是电力系统分析中的一个重要环节，旨在预测和评估电容器投切对系统稳定性的影响，以及验证相关控制策略的有效性。以下是进行此类仿真模拟的一般步骤和考虑因素：

1. 建立系统模型

首先，需要在仿真软件（如MATLAB/Simulink, PSCAD, EMTP-RV等）中建立电力系统的详细模型。这包括发电机、变压器、输电线路、负荷以及电容器组等元件。模型应考虑到系统的实际参数，如设备容量、阻抗、电容值等。

2. 电容器组投切模型

投切控制逻辑：设定电容器组根据系统功率因数或电压水平自动投切的逻辑条件。
投切过程模拟：电容器的投切并非瞬时完成，需考虑其投切过程中对系统冲击的模拟，如使用开关设备的动态模型来考虑投切过电压和涌流效应。

3. 瞬态现象仿真

电压振荡分析：在电容器组投入后，由于系统阻抗特性的改变，可能会引发电压振荡。通过仿真模拟，观察和分析振荡的频率、幅度及持续时间。
暂态响应：评估电容器投切引起的暂态电流和电压变化，包括过电压、涌流以及对相邻设备的潜在影响。
谐波分析：电容器的非线性特性可能导致系统中谐波含量增加，需分析其对系统的影响。

4. 稳定性分析

小扰动稳定：检查电容器组投切后系统的静态和动态稳定性，包括功角稳定性和电压稳定性。
大扰动分析：极端情况下，电容器的投切可能导致系统失稳，需通过仿真模拟评估这种极端情况下的系统行为。

5. 参数优化与控制策略

根据仿真结果，调整电容器组的容量、位置或投切策略，以减缓或避免振荡现象。
探索并实施先进的控制算法，如自适应控制、预测控制等，优化电容器的投切时机和方式，提高系统性能。

6. 结果验证与分析

通过与现场数据或先前的研究结果对比，验证仿真模型的准确性和实用性。
分析不同工况下（如不同负荷水平、不同电网结构）电容器组投切对系统稳定性的影响差异。

进行这样的仿真模拟研究，不仅能帮助电力系统工程师理解电容器组投切的瞬态效应，还能为优化电容器的使用、提高系统稳定性提供科学依据。

参考文献：

本章内容全面介绍了用于仿真各种电能质量扰动的MATLAB/Simulink模型集。所展示的模型涵盖了配电线路故障、感应电动机启动、变压器投入等场景，这些用于仿真不同类型的电压凹陷事件。此外，还介绍了用于仿真振荡瞬态事件的电容器组投切模型、用于仿真脉冲瞬态事件的雷击模型、用于仿真负载侧产生的三次谐波及电压缺口扰动的非线性负载模型，以及用于仿真闪变扰动的电弧炉模型。本章针对每种电能质量扰动，利用MATLAB/Simulink模型进行了详细阐述。所呈现的模型不仅被用于仿真多种电能质量扰动波形以支持电能质量分析研究，同时也为电能质量教育和学习课程的开发做出了贡献。

关键词：电能质量，仿真模型，MATLAB/Simulink

电能质量是电力系统工程中的一个重要分支，对于确保向工业客户输送高质量的电力至关重要。智能电网的出现进一步凸显了电能质量的重要性。电力系统传输或配电级别中单一的故障所导致的电压凹陷等电能质量事件，可能给受影响的工业部门造成高达数百万的经济损失[1]。电能质量扰动主要分为电压凹陷、电压过压、瞬态扰动、谐波、电压缺口以及闪变等几类。电能质量研究致力于探究引发电能质量扰动的各种现象及其抑制策略的发展。为了制定针对电能质量问题的有效抑制措施，必须彻底理解和掌握电能质量扰动现象及其根本原因。随着计算机技术和软件开发的进步，电能质量扰动的仿真成为了可能。它使研究人员能够对给定的电力系统进行建模和仿真，追踪、分析并理解电能质量扰动的根本原因[2]。同时，这一技术也允许研究人员通过更改模型或仿真参数来开展假设性情景分析，以验证他们的假设[3]。它揭示了电能质量扰动如何从源头产生并贯穿整个电力系统网络的传播过程。鉴于此，建模与仿真方法已成为研究各种电能质量扰动广泛采用的重要手段。目前存在多种电力系统仿真工具[4]，每种工具各有其优点。然而，在学术研究领域中广泛应用的工具有PSCAD/EMTDC[5]、ATP/EMTP[6]、配备电力系统工具箱的MATLAB[7, 8]、电力系统分析工具箱[9, 10]、集成SimPowerSystems模块的Simulink[11-13]，以及电力分析工具箱[14]。本书章节中，选择了MATLAB/Simulink结合SimPowerSystems作为仿真平台。本章展示了一套全面的基础模型，这些模型用于仿真电压凹陷、过压、瞬态、谐波及闪变等电能质量扰动现象。

电容器组投入引起的振荡瞬态现象仿真模拟研究

1. 研究背景与目的

电力系统中，为提升功率因数而投入电容器组是常见的无功补偿手段。然而，电容器投切过程可能引发电压/电流振荡瞬态现象，导致电能质量恶化、设备损坏甚至系统失稳。本研究旨在通过电容器组投切模型，仿真模拟因功率因数校正投入电容器组引发的振荡瞬态现象，分析其机理、影响因素及抑制策略，为系统优化提供依据。

2. 振荡瞬态现象的物理机理

2.1 振荡瞬变的定义与分类

振荡瞬变指电压或电流在稳态下突发的非工频、双极性波动现象。根据频率和持续时间可分为：

中频振荡瞬变（5–500 kHz，持续约20 μs）：由电容器投切、电缆充电等操作引发。
低频振荡瞬变（<5 kHz，持续0.3–50 ms）：多由铁磁谐振或变压器充电引起。

2.2 电容器投切引发振荡的机理

LC电路谐振：电容器组与系统电感（如变压器漏感、线路感抗）构成LC谐振回路，投切瞬间激发高频振荡。
残压叠加：电容器退出后存在残余电压，若再投入时与电网电压相位/幅值不匹配，将产生涌流和振荡。
谐波放大：系统背景谐波与电容器容抗耦合，可能引发谐波谐振，放大振荡幅值。

3. 电容器组投切的数学模型与优化策略

3.1 投切方式对比

投切方式	特点	缺点
顺序投切	按固定顺序投入/切除	寿命短、温度不均
循环投切	先投入者先退出，使用概率均等	延长寿命、降低损耗
复合控制	按电压、无功、时间组合条件投切；与变压器分接头联合调节	抑制谐波，优化无功分布

3.2 数学模型构建

目标函数：最小化网损、投切代价或有功损耗：

其中 λ 为投切代价系数，ΔQi 为电容器组无功变化量。
约束条件：

3.3 优化算法

逐次线性规划：将非线性混合整数规划分解为单馈线子问题求解。
遗传禁忌算法：兼顾投切次数和谐波约束，适合在线优化。

4. 仿真建模与实现（MATLAB/Simulink示例）

4.1 关键模型组件

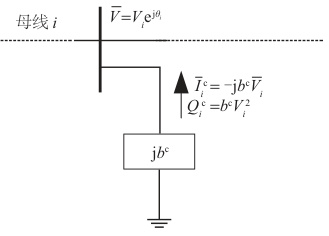

电容器组模型：
- 采用Y型连接，无功功率 Qˉic=bcVi2Qˉic=bcVi2（bcbc为导纳）。
- 残压处理：初始电压设为0或电网峰值，避免涌流（图5–8）。
开关器件：
- 晶闸管投切（TSC） ：过零触发实现无涌流投入。
- 机械开关：需串联限流电抗器抑制振荡。
负载扰动模拟：
- 通过断路器控制多组RL负载阶跃变化，模拟负荷波动。

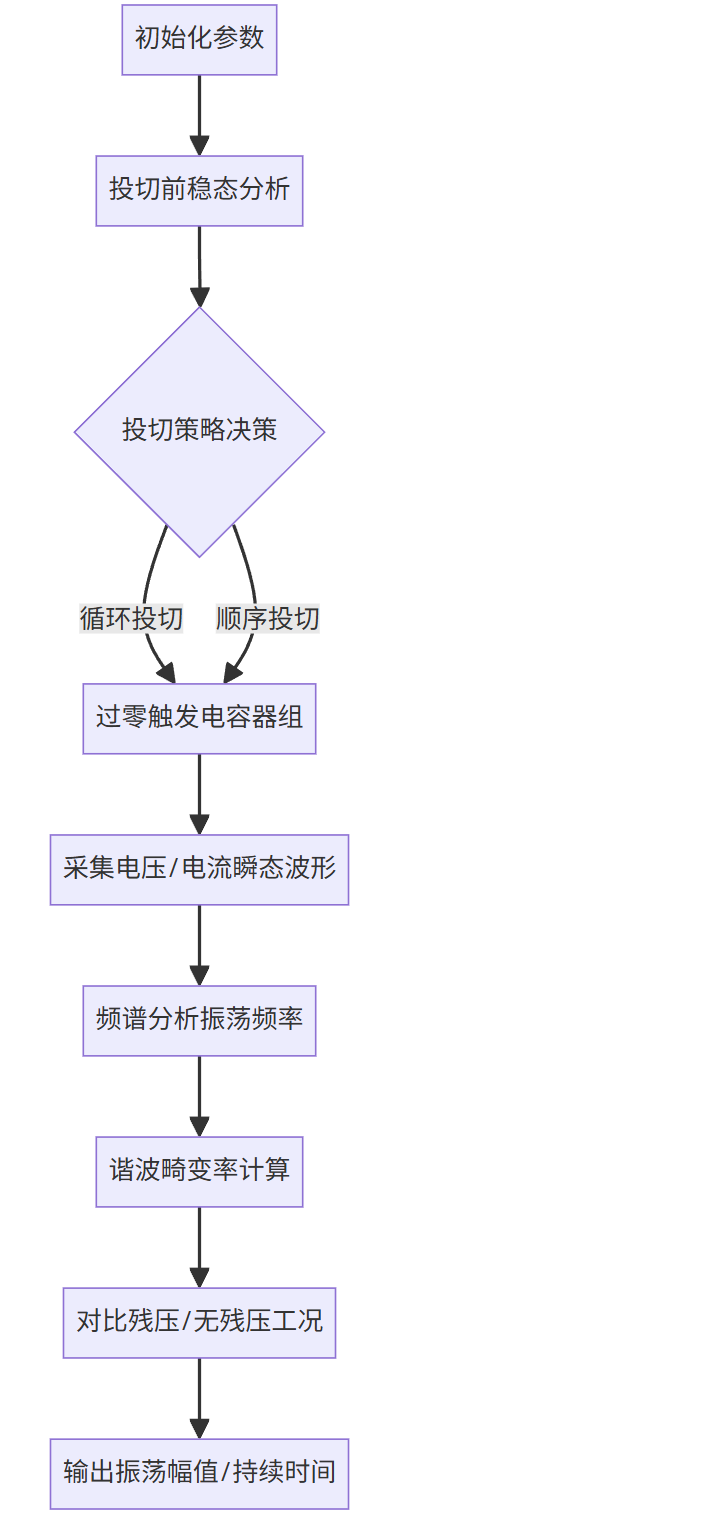

4.2 仿真流程

4.3 参数设置（典型值）

参数	取值	依据
系统额定电压	10–12 kV	变电站标准
电容器容量	2.5 MVAR	补偿需求
投切延时	10–300 s	避免频繁操作

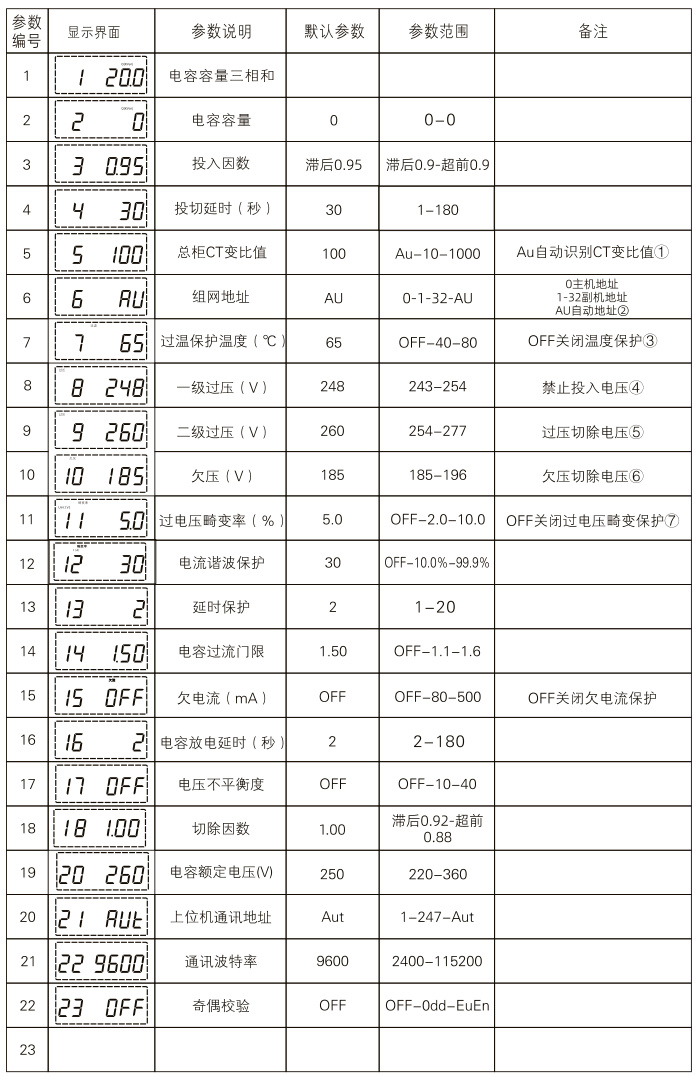

过电压保护阈值	248 V（一级）	防止绝缘击穿
电容放电延时	2–180 s	确保残压释放

5. 振荡瞬态的影响因素与抑制措施

5.1 关键影响因素

电容值：容量增大导致谐振频率降低，振荡持续时间延长（图17）。
系统阻抗：高阻抗电网（如偏远馈线）振荡幅值更高。
投切时机：非过零投切引发最大20倍额定电流的涌流。

5.2 抑制策略

过零投切技术：
- TSC在电压过零点投入，消除涌流（仿真验证无振荡）。
分组优化：
- 不等容分组（如64%容量配置）减少投切振荡几率。
控制参数调整：
- 提高欠电流封锁值，避免轻载时反复投切。
限流装置：
- 接触器串联电阻超前接通，抑制涌流。

6. 案例研究与仿真验证

6.1 中频振荡瞬变案例

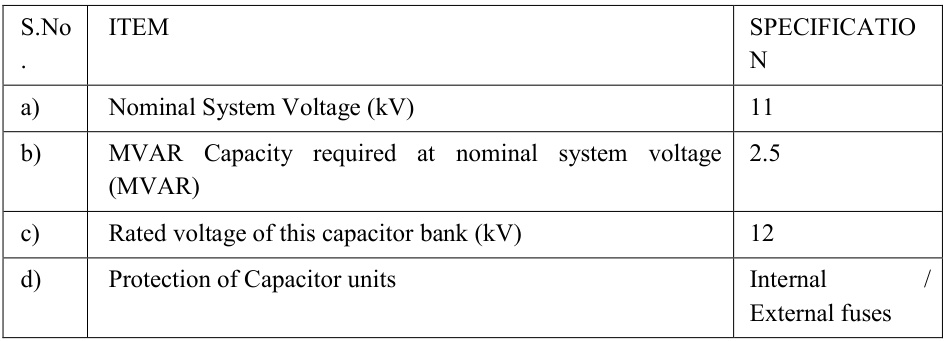

场景：某11 kV变电站投入2.5 MVAR电容器组。
仿真结果：
- 振荡频率：15 kHz（中频范围）。
- 持续时间：25 μs，幅值达1.8 pu（图6）。
优化后：采用TSC过零投切，振荡幅值降至0.2 pu。

6.2 投切振荡抑制案例

问题：某工厂电容器组在轻载时反复投切。
措施：将欠电流封锁值从50 A提高至100 A。
结果：投切振荡完全消除，补偿装置正常运行。

7. 结论与建议

结论：
1. 电容器投切引发的中频振荡（5–500 kHz）主要由LC谐振和非过零操作导致。
2. 循环投切、TSC过零触发、不等容分组可有效抑制振荡。
3. 仿真需精确设置系统阻抗、电容值及保护参数（如过压阈值248 V）。
建议：
- 工程实践：优先选用TSC+过零投切方案，投资回报率高。
- 仿真优化：结合遗传禁忌算法实现谐波约束下的动态投切。

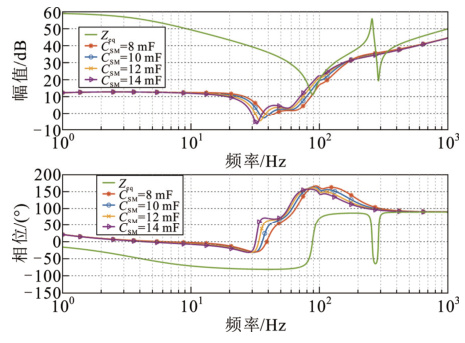

- 未来方向：研究直流汇集系统中电容-风机阻抗交互影响（图17）。
