HDMI彩条显示

已于 2022-08-21 21:37:17 修改
阅读量1.3k 收藏 18
点赞数 2
分类专栏： FPGA 文章标签： fpga开发
于 2022-04-19 19:32:51 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_46027874/article/details/124279684
版权

硬件平台
正点原子达芬奇Xilinx A7

软件版本
vivado 2018.3

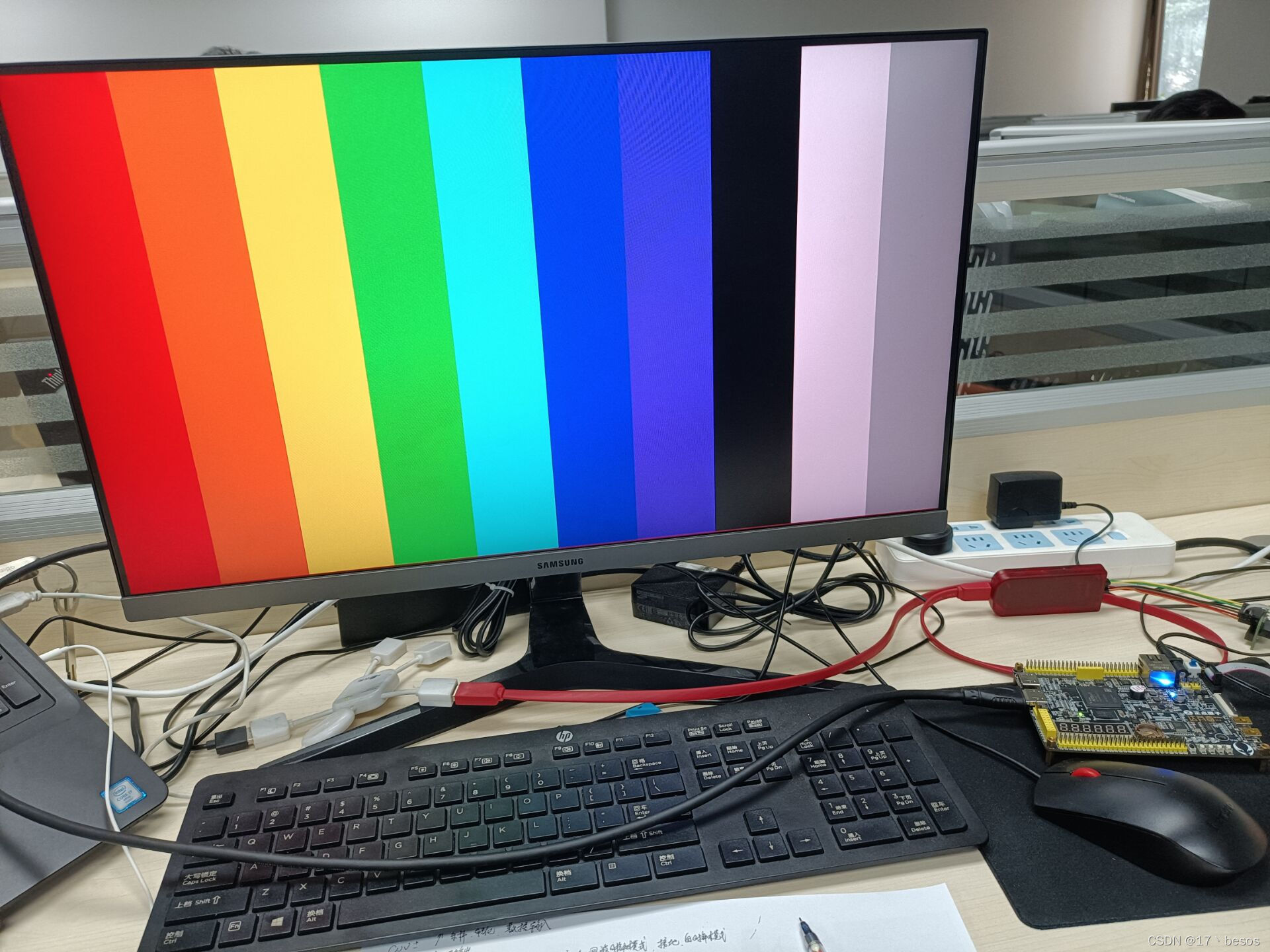

上板效果
请添加图片描述

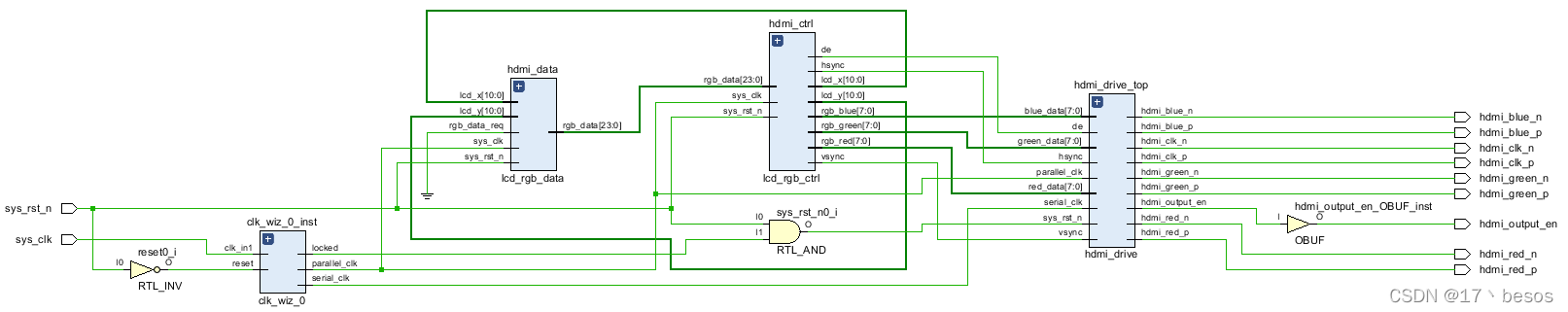

程序结构
在这里插入图片描述

时钟生成模块clk_wiz
产生74.25MHz和371.25MHz（74.25 x 5） OSERDESE2使用DDR模式，显示分辨率为1280 x 720

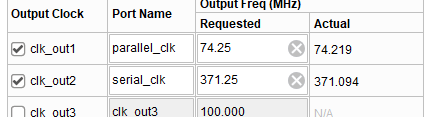

需要注意的是使用PLL IP核时，先产生低频的时钟74.25（实际74.219），再设置5倍频的371.25；

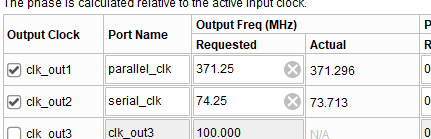

先设置高频时钟，导致低频设置的误差变大（实际73.713），最终显示会闪屏（推测是这个原因）。
在这里插入图片描述
在这里插入图片描述
HDMI数据生成模块
根据之前写的RGB LCD彩条显示修改而来，之前是RGB565的格式，HDMI需要RGB888的格式数据

module lcd_rgb_data #(
		parameter H_VALID = 11'd1280	,
		parameter V_VALID = 11'd720
	)(
	input				sys_clk		,
	input				sys_rst_n	,

	input		[10:0]	lcd_x		,
	input		[10:0]	lcd_y		,
	input				rgb_data_req,

	output	reg	[23:0]	rgb_data

);

localparam	RED     =   24'hFF0000,   //红色
            ORANGE  =   24'hFF8000,   //橙色
            YELLOW  =   24'hFFFF00,   //黄色
            GREEN   =   24'h00FF00,   //绿色
            CYAN    =   24'h00FFFF,   //青色
            BLUE    =   24'h0000FF,   //蓝色
            PURPPLE =   24'h8000FF,   //紫色
            BLACK   =   24'h000000,   //黑色
            WHITE   =   24'hFFFFFF,   //白色
            GRAY    =   24'hC0C0C0;	  //灰色

always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		rgb_data <= BLACK;
	else	if(lcd_x >= 11'd0 && (lcd_x < (H_VALID/10)*1))
		rgb_data <= RED;
	else	if(lcd_x >= ((H_VALID/10)*1) && (lcd_x < (H_VALID/10)*2))
		rgb_data <= ORANGE;
	else	if(lcd_x >= ((H_VALID/10)*2) && (lcd_x < (H_VALID/10)*3))
		rgb_data <= YELLOW;
	else	if(lcd_x >= ((H_VALID/10)*3) && (lcd_x < (H_VALID/10)*4))
		rgb_data <= GREEN;
	else	if(lcd_x >= ((H_VALID/10)*4) && (lcd_x < (H_VALID/10)*5))
		rgb_data <= CYAN;
	else	if(lcd_x >= ((H_VALID/10)*5) && (lcd_x < (H_VALID/10)*6))
		rgb_data <= BLUE;
	else	if(lcd_x >= ((H_VALID/10)*6) && (lcd_x < (H_VALID/10)*7))
		rgb_data <= PURPPLE;
	else	if(lcd_x >= ((H_VALID/10)*7) && (lcd_x < (H_VALID/10)*8))
		rgb_data <= BLACK;
	else	if(lcd_x >= ((H_VALID/10)*8) && (lcd_x < (H_VALID/10)*9))
		rgb_data <= WHITE;
	else	if(lcd_x >= ((H_VALID/10)*9) && (lcd_x < (H_VALID/10)*10))
		rgb_data <= GRAY;
	else
		rgb_data <= BLACK;


endmodule

HDMI信号控制模块
该模块将RGB数据、行同步信号、场同步信号、DE数据有效信号设计时序，然后传输给HDMI驱动模块显示。该部分与RGB LCD显示彩条的原理一样的，同样只是修改了部分的参数得到，其中的lcd_clk和bl（LCD背光控制）没有使用。

module lcd_rgb_ctrl #(
		/* 默认显示器参数1280*720 */
		parameter	H_SYNC 	= 11'd40	,	/* 同步 */
		parameter	H_BACK 	= 11'd220	,	/* 后沿 */
		parameter	H_VALID	= 11'd1280	,	/* 有效数据 */
		parameter	H_FRONT	= 11'd110	,	/* 前沿 */
		parameter	H_TOTAL	= 11'd1650	,	/* 行周期前四项之和 */

		parameter	V_SYNC 	= 11'd5		,
		parameter	V_BACK 	= 11'd20	,
		parameter	V_VALID	= 11'd720	,
		parameter	V_FRONT	= 11'd5		,
		parameter	V_TOTAL	= 11'd750
	)(
	input				sys_clk			,
	input				sys_rst_n		,

	input		[23:0]	rgb_data		,

	output		[10:0]	lcd_x			,	/* 回传当前显示位置，获取RGB数据 */
	output		[10:0]	lcd_y			,
	output				rgb_data_req	,	/* 数据请求信号 */

	output		[7:0]	rgb_red		,
	output		[7:0]	rgb_green	,
	output		[7:0]	rgb_blue	,
	output				hsync		,
	output				vsync		,
	output				de			,	/* DE同步信号 */
	output				lcd_clk		,
	output				bl				/* 背光 */

);

reg		[10:0]	cnt_h,cnt_v		;	/* 行、场计数器 */
wire			display_valid	;

always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		cnt_h <= 11'd0;
	else	if(cnt_h == H_TOTAL - 1'd1)	/* 达到行周期值 */
		cnt_h <= 11'd0;
	else
		cnt_h <= cnt_h + 1'b1;

always@(posedge sys_clk or negedge sys_rst_n)
	if(!sys_rst_n)
		cnt_v <= 11'd0;
	else	if((cnt_v == V_TOTAL - 1'd1) && (cnt_h == H_TOTAL - 1'd1))	/* 达到场周期值，且行周期也达到 */
		cnt_v <= 11'd0;
	else	if(cnt_h == H_TOTAL - 1'd1)	/* 行周期结束，场计数加一 */
		cnt_v <= cnt_v + 1'b1;

assign 	hsync = (cnt_h <= H_SYNC - 1)? 1'b0 : 1'b1;	/* 同步阶段为0，其余三个阶段为1 */
assign	vsync = (cnt_v <= V_SYNC - 1)? 1'b0 : 1'b1;

/* 定义有效显示的范围标志800*480以内 */
assign	display_valid = ((cnt_h >= H_SYNC + H_BACK) && (cnt_h < H_SYNC + H_BACK + H_VALID)
					 && (cnt_v >= V_SYNC + V_BACK ) && (cnt_v < V_SYNC + V_BACK + V_VALID))
					 ? 1'b1 : 1'b0;

/* 数据请求需要比显示有效区域提前一个周期 */
assign 	rgb_data_req = ((cnt_h >= H_SYNC + H_BACK - 1) && (cnt_h < H_SYNC + H_BACK + H_VALID - 1)
					 && (cnt_v >= V_SYNC + V_BACK - 1) && (cnt_v < V_SYNC + V_BACK + V_VALID - 1))
					 ? 1'b1 : 1'b0;

/* 将传出的坐标信息控制在有效的范围内800*480 */
assign 	lcd_x = (rgb_data_req == 1'b1)? (cnt_h - (H_SYNC + H_BACK - 1'b1)) : 11'd0;
assign 	lcd_y = (rgb_data_req == 1'b1)? (cnt_v - (V_SYNC + V_BACK - 1'b1)) : 11'd0;

assign	rgb_red   = (display_valid == 1'b1)? rgb_data[23:16] : 8'd0;
assign	rgb_green = (display_valid == 1'b1)? rgb_data[15:8]  : 8'd0;
assign	rgb_blue  = (display_valid == 1'b1)? rgb_data[7:0]   : 8'd0;

assign	lcd_clk = sys_clk;
assign	de = display_valid;
assign	bl = sys_rst_n;	/* 复位完成之后点亮LCD背光 */

endmodule

HDMI驱动模块
此模块需要将收到的RGB 24bit的数据与行同步信号、场同步信号划分传输

HDMI数据通道传输数据种类
D0RGB_B、HSYNC、VSYNC
D1RGB_G
D2RGB_R

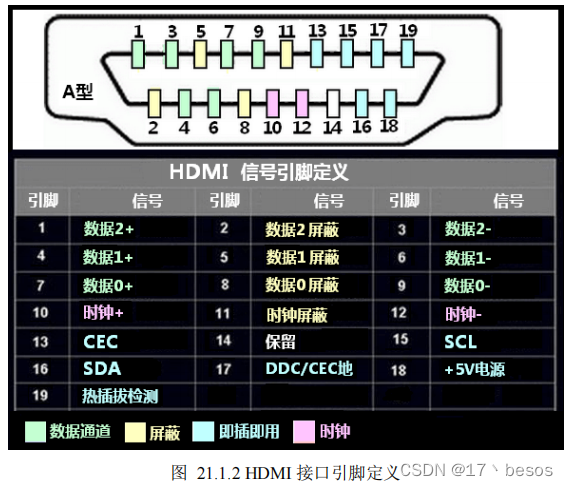

在对HDMI差分引脚分配时，需要格外注意，数据是否分配到了对应的HDMI通道上了。
在这里插入图片描述

HDMI代码实现步骤：
①TMDS编码RGB、HSYNC、VSYNC信号
②并转串10：1，使用OSERDESE2原语，级联方式
③OBUFDS原语，单端转差分输出

OSERDESE2原语使用

`timescale 1ns / 1ps
/*
	并串转换10-->1，调用Xilinx原语
	串行时钟的频率需要为并行时钟的5倍，使用的是DDR双数据率处理
*/
module deserializer(
	input				serial_clk		,	/* 串行时钟输入 */
	input				parallel_clk	,	/* 并行时钟输入 */
	input				sys_rst			,

	input		[9:0]	parallel_data	,	/* 并行数据输入 */
	output				serial_data			/* 串行数据输出 */
);

wire	shift1,shift2;

//  OSERDESE2  : In order to incorporate this function into the design,
//   Verilog   : the following instance declaration needs to be placed
//  instance   : in the body of the design code.  The instance name
// declaration : (OSERDESE2_inst) and/or the port declarations within the
//    code     : parenthesis may be changed to properly reference and
//             : connect this function to the design.  All inputs
//             : and outputs must be connected.

//  <-----Cut code below this line---->

   // OSERDESE2: Output SERial/DESerializer with bitslip
   //            Artix-7
   // Xilinx HDL Language Template, version 2018.3

   OSERDESE2 #(
      .DATA_RATE_OQ("DDR"),   // DDR, SDR
      .DATA_RATE_TQ("SDR"),   // DDR, BUF, SDR
      .DATA_WIDTH(10),         // Parallel data width (2-8,10,14)
      .INIT_OQ(1'b0),         // Initial value of OQ output (1'b0,1'b1)
      .INIT_TQ(1'b0),         // Initial value of TQ output (1'b0,1'b1)
      .SERDES_MODE("MASTER"), // MASTER, SLAVE
      .SRVAL_OQ(1'b0),        // OQ output value when SR is used (1'b0,1'b1)
      .SRVAL_TQ(1'b0),        // TQ output value when SR is used (1'b0,1'b1)
      .TBYTE_CTL("FALSE"),    // Enable tristate byte operation (FALSE, TRUE)
      .TBYTE_SRC("FALSE"),    // Tristate byte source (FALSE, TRUE)
      .TRISTATE_WIDTH(1)      // 3-state converter width (1,4)
   )
   OSERDESE2_Master (
      .OFB(),             // 1-bit output: Feedback path for data
      .OQ(serial_data),               // 1-bit output: Data path output
      // SHIFTOUT1 / SHIFTOUT2: 1-bit (each) output: Data output expansion (1-bit each)
      .SHIFTOUT1(),
      .SHIFTOUT2(),
      .TBYTEOUT(),   // 1-bit output: Byte group tristate
      .TFB(),             // 1-bit output: 3-state control
      .TQ(),               // 1-bit output: 3-state control
      .CLK(serial_clk),             // 1-bit input: High speed clock
      .CLKDIV(parallel_clk),       // 1-bit input: Divided clock
      // D1 - D8: 1-bit (each) input: Parallel data inputs (1-bit each)
      .D1(parallel_data[0]),
      .D2(parallel_data[1]),
      .D3(parallel_data[2]),
      .D4(parallel_data[3]),
      .D5(parallel_data[4]),
      .D6(parallel_data[5]),
      .D7(parallel_data[6]),
      .D8(parallel_data[7]),
      .OCE(1'b1),             // 1-bit input: Output data clock enable
      .RST(sys_rst),             // 1-bit input: Reset
      // SHIFTIN1 / SHIFTIN2: 1-bit (each) input: Data input expansion (1-bit each)
      .SHIFTIN1(shift1),	/* 连接Slave的扩展输出 */
      .SHIFTIN2(shift2),
      // T1 - T4: 1-bit (each) input: Parallel 3-state inputs
      .T1(1'b0),
      .T2(1'b0),
      .T3(1'b0),
      .T4(1'b0),
      .TBYTEIN(1'b0),     // 1-bit input: Byte group tristate
      .TCE(1'b0)              // 1-bit input: 3-state clock enable
   );


   OSERDESE2 #(
      .DATA_RATE_OQ("DDR"),   // DDR, SDR
      .DATA_RATE_TQ("SDR"),   // DDR, BUF, SDR
      .DATA_WIDTH(10),         // Parallel data width (2-8,10,14)
      .INIT_OQ(1'b0),         // Initial value of OQ output (1'b0,1'b1)
      .INIT_TQ(1'b0),         // Initial value of TQ output (1'b0,1'b1)
      .SERDES_MODE("SLAVE"), // MASTER, SLAVE
      .SRVAL_OQ(1'b0),        // OQ output value when SR is used (1'b0,1'b1)
      .SRVAL_TQ(1'b0),        // TQ output value when SR is used (1'b0,1'b1)
      .TBYTE_CTL("FALSE"),    // Enable tristate byte operation (FALSE, TRUE)
      .TBYTE_SRC("FALSE"),    // Tristate byte source (FALSE, TRUE)
      .TRISTATE_WIDTH(1)      // 3-state converter width (1,4)
   )
   OSERDESE2_Slave (
      .OFB(),             // 1-bit output: Feedback path for data
      .OQ(),               // 1-bit output: Data path output
      // SHIFTOUT1 / SHIFTOUT2: 1-bit (each) output: Data output expansion (1-bit each)
      .SHIFTOUT1(shift1),
      .SHIFTOUT2(shift2),
      .TBYTEOUT(),   // 1-bit output: Byte group tristate
      .TFB(),             // 1-bit output: 3-state control
      .TQ(),               // 1-bit output: 3-state control
      .CLK(serial_clk),             // 1-bit input: High speed clock
      .CLKDIV(parallel_clk),       // 1-bit input: Divided clock
      // D1 - D8: 1-bit (each) input: Parallel data inputs (1-bit each)
      .D1(1'b0),
      .D2(1'b0),
      .D3(parallel_data[8]),
      .D4(parallel_data[9]),
      .D5(1'b0),
      .D6(1'b0),
      .D7(1'b0),
      .D8(1'b0),
      .OCE(1'b1),             // 1-bit input: Output data clock enable
      .RST(sys_rst),             // 1-bit input: Reset
      // SHIFTIN1 / SHIFTIN2: 1-bit (each) input: Data input expansion (1-bit each)
      .SHIFTIN1(),
      .SHIFTIN2(),
      // T1 - T4: 1-bit (each) input: Parallel 3-state inputs
      .T1(1'b0),
      .T2(1'b0),
      .T3(1'b0),
      .T4(1'b0),
      .TBYTEIN(1'b0),     // 1-bit input: Byte group tristate
      .TCE(1'b0)              // 1-bit input: 3-state clock enable
   );

   // End of OSERDESE2_inst instantiation


endmodule

OBUFDS原语使用

OBUFDS #(
	.IOSTANDARD("TMDS_33"), // Specify the output I/O standard
	.SLEW("SLOW")           // Specify the output slew rate
	) OBUFDS_inst_r (
	.O	(hdmi_red_p		),     // Diff_p output (connect directly to top-level port)
	.OB	(hdmi_red_n		),   // Diff_n output (connect directly to top-level port)
	.I	(serial_data_r	)      // Buffer input
);

工程链接
链接：https://pan.baidu.com/s/1wNH6RC5WTawiDco1omoEjg
提取码：3hpf
在这里插入图片描述

17丶besos
关注
  • 2
    点赞
  • 踩
  • 18
    收藏
    觉得还不错? 一键收藏
  • 2
    评论
专栏目录
FPGA XC7A35T驱动HDMI彩条显示（Verilog HDL实现）.zip
04-03
FPGA XC7A35T驱动程序，Verilog HDL实现。 项目代码可直接编译运行~
ITU_1120_Encoder_1080P_verilog编写_720P_SDI720P_彩条仿真_
09-30
verlilog编写，根据参数配置仿真1080p/720p 3G sdi视频，仿真图像为标准彩条，已验证并应用在若干项目中
龙迅LT2611UXC描述，双端口LVDS桥接到HDMI（2.1）加音频
最新发布
Ren19154948136的博客
02-23 627
HDMI2.0输出支持高达3Gbps的数据速率，这为30Hz的视频提供了足够的带宽。LVDS输入可以配置为单端口或双端口，有1个高速时钟通道，3~4个高速数据通道，最大运行1.2Gbps/通道，可支持高达9.6Gbps的总带宽。支持视频格式： CSC禁用：24位RGB CSC启用：24位YCbCr4：4：4,16位YCbCr4：2：2。支持3D格式：直接3D输入：帧包装（进步）2维2D L/R输入：并排（半/满），行替代。6-位和8位颜色深度3 D支持：直接3D输入，双向2D L/R输入。
HDMI 显示RGB彩条实验
11-01
verilog语言实现HDMI 显示RGB彩条实验
hdmi_HDMI_滚动彩条显示；HDMI；Verilog_hdmiverilog_
10-02
滚动彩条显示。通过HDMI接口输出单色图案、渐变色、单幅马赛克、动态马赛克等图案。使用Verilog，基于Xilinx Spartan-6 LX45器件，AX6045开发板
FPGA EP4CE10驱动HDMI彩条显示（Verilog HDL实现）.zip
03-15
FPGA EP4CE10驱动程序，Verilog HDL实现。 项目代码可直接编译运行~
FPGA XC7A200T实现HDMI彩条显示（Verilog HDL实现）.zip
04-04
FPGA XC7A200T驱动程序，Verilog HDL实现。 项目代码可直接编译运行~
【紫光同创国产FPGA教程】——【PGL22G第八章】HDMI输出彩条实验例程
MYMINIEYE的博客
09-12 743
常见的像素值表示格式比如：RGB888，RGB分别代表：红R,绿G，蓝B，888是指R、G、B分别有8bit，也就是R、G、B每一色光有28=256级阶调，通 过RGB三色光的 不 同 组 合 ，一 个 像 素 上 最多 可显 示24位的256*256*256=16,777,216色。以上图为例，每行5个像素点，每完成一行信号的传输，会转到下一行信号传输，直到完成第五行数据的传输，就完成了一个画面的数据传输了，一个画面也称为一场或一帧，显示每秒中刷新的帧数称为帧率。下图是 TMDS 编码的流程图。
HDMI1.4输出彩条显示含verilog代码实现
u012938458的博客
05-22 706
HDMI1.4输出彩条显示含verilog代码实现
FPGA-HDMI-彩条显示实验（ZYBO Z7）
安静到无声
09-10 1863
HDMI-彩条显示实验
学习笔记——SPARTAN 6 系列IO资源学习笔记
qq_43489868的博客
07-12 1842
所有Spartan-6 fpga都具有可配置的高性能SelectIO驱动器和接收器，支持各种标准接口。每个IOB都包含输入、输出和3态SelectIO驱动程序。这些驱动程序可以配置为各种I/O标准。•单端I/O标准(LVCMOS, LVTTL, HSTL, SSTL, PCI)•差分I/O标准(LVDS, RSDS, TMDS，差分HSTL和SSTL)•差分和VREF输入由VCCAUX提供电源电路设计为差分输入时，可以选择使用片上或者外部的终端电阻。
FPGA XC7A100T驱动HDMI彩条显示（Verilog HDL实现）.zip
04-04
FPGA XC7A100T驱动程序，Verilog HDL实现。 项目代码可直接编译运行~
stm32
qq_43607118的博客
10-08 627
先将同属于一个外设的所有寄存器编写到一个结构体里面使用“volatile”进行了修饰，目的是防止编 译器优化。IOMUXC_SetPinMux 是 用 来 设 置 IO 复 用 功 能 的 ， 最 终 肯 定 设 置 的 是 寄 存 器 “IOMUXC_SW_MUX_CTL_PAD_XX”。函数 IOMUXC_SetPinConfig 设置的是 IO 的上下拉、 速度等的，也就是寄存器“IOMUXC_SW_PAD_CTL_PAD_XX。
基于BT1120协议生成SDI(HDMI)彩条
FPGAer_QQ742875810的博客
07-20 524
【代码】基于BT1120协议生成SDI(HDMI)彩条。
第十课 LCD彩条显示实验
java13p的博客
10-16 164
HSYNC：行同步信号，当此信号有效的时候就表示开始显示新的一行数据，查阅所使用的 LCD 数据手 册可以知道此信号是低电平有效还是高电平有效，图 17.1.7 为低电平有效。HOZVAL：行有效显示区域，即显示一行数据所需的时间，假如屏幕分辨率为 1024*600，那么 HOZVAL就是 1024，单位为 CLK。VSYNC：帧（场）同步信号，当此信号有效的时候就表示开始显示新的一帧数据，查阅所使用的 LCD数据手册可以知道此信号是低电平有效还是高电平有效，图 17.1.8 为低电平有效。
【【通过VDMA驱动HDMI显示的简易实验】】
weixin_50965981的博客
01-19 1034
通过VDMA驱动HDMI显示的简易实验
HDMI信号电平波形
haoyingbao的博客
08-05 9722
HDMI1.4 信号解析说明 1、HDMI1.4接口相关引脚说明如下图所示，3组数据差分信号，1组时钟差分信号，I2C，CEC，HOTPLUG，电源和GND； 注：1）HOTPLUG脚在未连接从设备时为低电平，连接后会变成高电平，连接过程中强制给HOTLUG脚发100ms低电平系统会重新进行HDMI连接； 2）HDMI_I2C接口用于主设备和从设备间EDID信息和HDCP认证交互。 2、接口中各引脚电平的高值如下表所示： NO. PIN ...
【接口协议】基于 FPGA 的 HMDI 彩条显示实验
记录学习历程
10-17 2602
HDMI，高清晰度多媒体接口(High Definition Multimedia Interface)是标准的数字化视频/音频接口技术，可用于机顶盒、DVD播放机、个人电脑与电视机。HDMI可以同时传送音频和影音信号，能高品质地传输未经压缩的高清视频和多声道音频数据，最高数据传输速度为 50Gbps 左右。常见的 HDMI 有19 根 pin，此外还有二十多跟 pin 脚的 HDMI 接口这里也只介绍此类常见的 HDMI接口，接口序号和定义如下：引脚信号引脚信号1数据2+11时钟屏蔽2。
（七）零基础FPGA图像处理——HDMI彩条显示实验
ChinaRyan666（蔡杰涛）的博客
10-07 1573
超级详细的HDMI协议讲解！手把手教你HDMI接口的使用！
vivadot配置hdmi显示彩条
10-27
如果您的Vivado配置中的HDMI显示出现彩条，可能是由于以下原因之一： 1. HDMI连接问题：首先检查HDMI线是否正确连接到显示设备和Vivado开发板上。确保连接稳固，插头没有松动。尝试更换HDMI线进行测试，以排除线缆的问题。 2. 分辨率不匹配：检查Vivado配置中的HDMI输出分辨率设置是否与显示设备兼容。如果分辨率设置过高或过低，可能会导致彩条出现。尝试更改分辨率设置，并确保它与显示设备支持的分辨率相匹配。 3. 驱动程序配置错误：确保在Vivado配置中正确选择了HDMI驱动程序，并且相关的配置参数正确设置。检查驱动程序的配置文件，确保没有错误或冗余的设置。 4. 信号干扰：如果在HDMI信号传输过程中存在其他电源干扰或静电干扰，可能会导致彩条出现。尝试将Vivado开发板与显示设备放置在离其他电源设备较远的位置，以减少信号干扰。 5. 硬件故障：在排除以上问题后，如果仍然出现彩条，可能是由于硬件故障引起的。这时需要进一步检查Vivado开发板和连接的器件，可能需要修复或更换相关硬件部件。 在排除这些问题的过程中，可以尝试重启Vivado配置或显示设备，并确保所有设置和连接正确无误。如果问题仍然存在，建议参考Vivado配置手册或咨询相关的技术支持人员获取更进一步的帮助。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
