关于电路中关联方向

最新推荐文章于 2024-08-24 16:25:57 发布

51 Pegasi b

最新推荐文章于 2024-08-24 16:25:57 发布

阅读量4k

点赞数 1

分类专栏：电路分析

本文链接：https://blog.csdn.net/qq_46062150/article/details/111809278

版权

电路分析专栏收录该内容

1 篇文章

订阅专栏

规定电压的参考正方向是:电位降的方向
规定电流的参考正方向是:正电荷运动的方向
因为实际方向很难事先判断,为此才引入参考方向的概念.
在电路分析中无论是应用欧姆定律还是应用功率都需要判断在电流和电压是否关联,

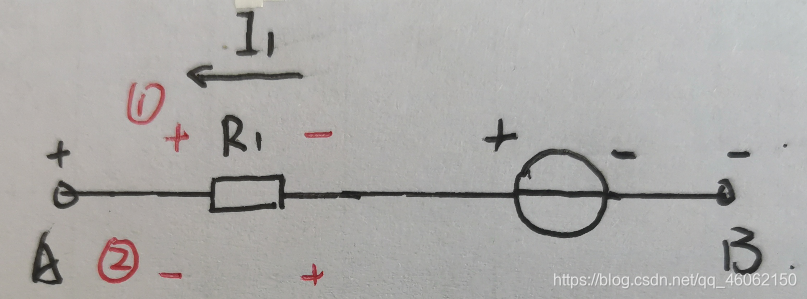

我们用一个例子来说明如何判断是否关联.如图1
如图一

算Uab = 电位A - 电位B
电压源的方向与Uab一致故为正值
电阻并没有写出电阻的电压方向则需要自己假设一个
如果设Uab同方向的电压即①种情况,则与电流方向非关联
则Uab = E1(电压源电压)+(-R1 * I1)

如果设Uab反方向的电压即②种情况,则与电流方向关联
则Uab = E1(电压源电压)-(R1 * I1)
