本章节深入讲解电流（I）、电压（U）、电动势（E）的参考方向。电流的参考方向通常通过电源正负极来判断，而电压的实际方向是从高电位到低电位，电动势则从低电位到高电位。在复杂电路中，可假定一个方向作为参考，并据此区分电流的正负。电压和电动势的关联与非关联参考方向也进行了详细阐述。
1.3电流和电压的参考方向：
电工学_中国大学MOOC(慕课)www.icourse163.org
知识点概述：
1、介绍了电流（I）、电压（U）、电动势（E）的关联参考方向及非关联参考方向

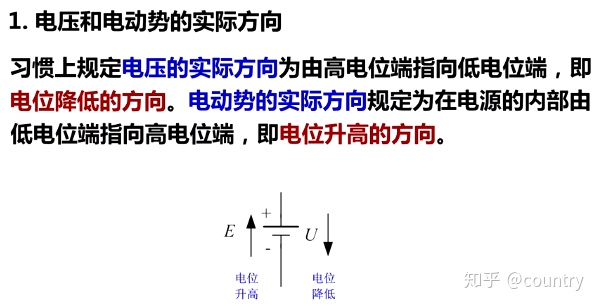

2、习惯上规定，电压（U）的实际方向为由高电位端指向低电位端，即电位降低的方向。
3、电动势（E）的实际方向，规定在电源的内部，由低电位端指向高电位端，即电位升高的方向。
（第3讲 电流和电压的参考方向）
3.1电流的参考方向

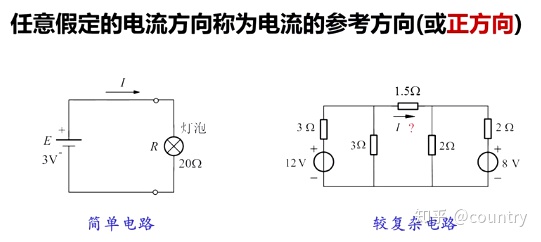

对于简单电路，可以直接通过电源的正负，来判断经过元件电流的方向。而对于复杂电路，如何判断经过元件的电流方向，是一个需要研究的问题？
可以先假定一个方向，则这个方向就为正方向（或参考方向）

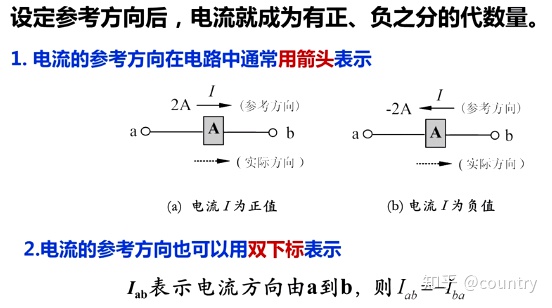

设定参考方向后，电流就有了正、负之分的代数量（两种表示方式，箭头或双下标）
3.2电压、电动势的参考方向
习惯上，规定电压的实际方向为由高电位端指向低电位端，即电位降低的方向。电动势相反，是电位升高的方向。
电压、电动势，也可利用参考方向进行表示（两种表示方式，箭头或双下标）
假定与实际相同，为关联参考方向。若相反，则为非关联参考方向。
