服务卡片概述

服务卡片（以下简称“卡片”）是一种界面展示形式，可以将应用的重要信息或操作前置到卡片，以达到服务直达、减少体验层级的目的。卡片常用于嵌入到其他应用（当前卡片使用方只支持系统应用，如桌面）中作为其界面显示的一部分，并支持拉起页面、发送消息等基础的交互功能。

服务卡片架构

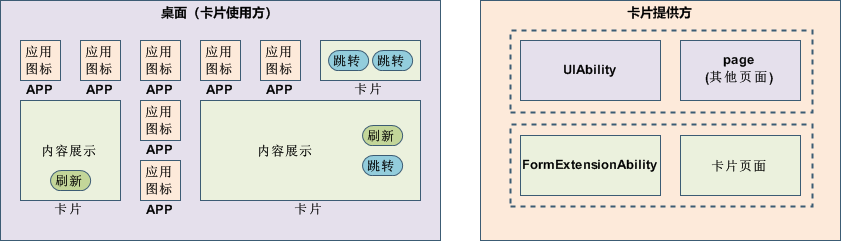

图1 服务卡片架构
点击放大

卡片的基本概念：

卡片使用方：如上图中的桌面，显示卡片内容的宿主应用，控制卡片在宿主中展示的位置。
- 应用图标：应用入口图标，点击后可拉起应用进程，图标内容不支持交互。
- 卡片：具备不同规格大小的界面展示，卡片的内容可以进行交互，如实现按钮进行界面的刷新、应用的跳转等。
卡片提供方：包含卡片的应用，提供卡片的显示内容、控件布局以及控件点击处理逻辑。
- FormExtensionAbility：卡片业务逻辑模块，提供卡片创建、销毁、刷新等生命周期回调。
- 卡片页面：卡片UI模块，包含页面控件、布局、事件等显示和交互信息。

卡片的常见使用步骤如下。

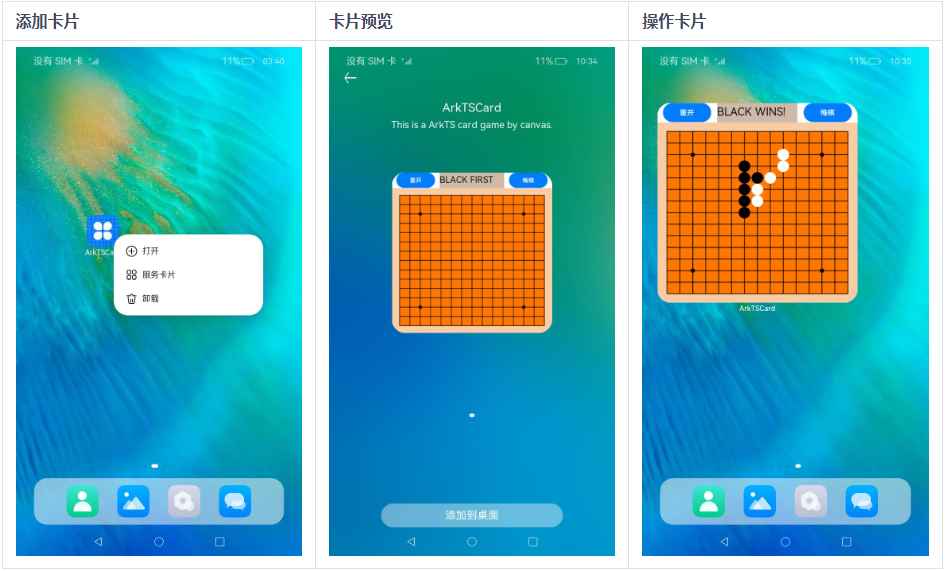

图2 卡片常见使用步骤
点击放大

长按“桌面图标”，弹出操作菜单。
点击“服务卡片”选项，进入卡片预览界面。
点击“添加到桌面”按钮，即可在桌面上看到新添加的卡片。

服务卡片UI页面开发方式

在Stage模型下，服务卡片的UI页面支持通过ArkTS和JS两种语言进行开发：

基于声明式范式ArkTS UI开发的卡片，简称ArkTS卡片。
基于类Web范式JS UI开发的卡片，简称JS卡片。

ArkTS卡片与JS卡片具备不同的实现原理及特征，在场景能力上的差异如下表所示。

类别	JS卡片	ArkTS卡片
开发范式	类Web范式	声明式范式
组件能力	支持	支持
布局能力	支持	支持
事件能力	支持	支持
自定义动效	不支持	支持
自定义绘制	不支持	支持
逻辑代码执行（不包含import能力）	不支持	支持

相比于JS卡片，ArkTS卡片在能力和场景方面更加丰富，因此无论开发何种用途的卡片，都推荐使用ArkTS卡片，因为它可以提高开发效率并实现动态化。但如果只需要做静态页面展示的卡片，可以考虑使用JS卡片。

开发基于JS UI的卡片

以下内容介绍基于类Web范式的JS UI卡片开发指南。

运作机制

卡片框架的运作机制如图1所示。

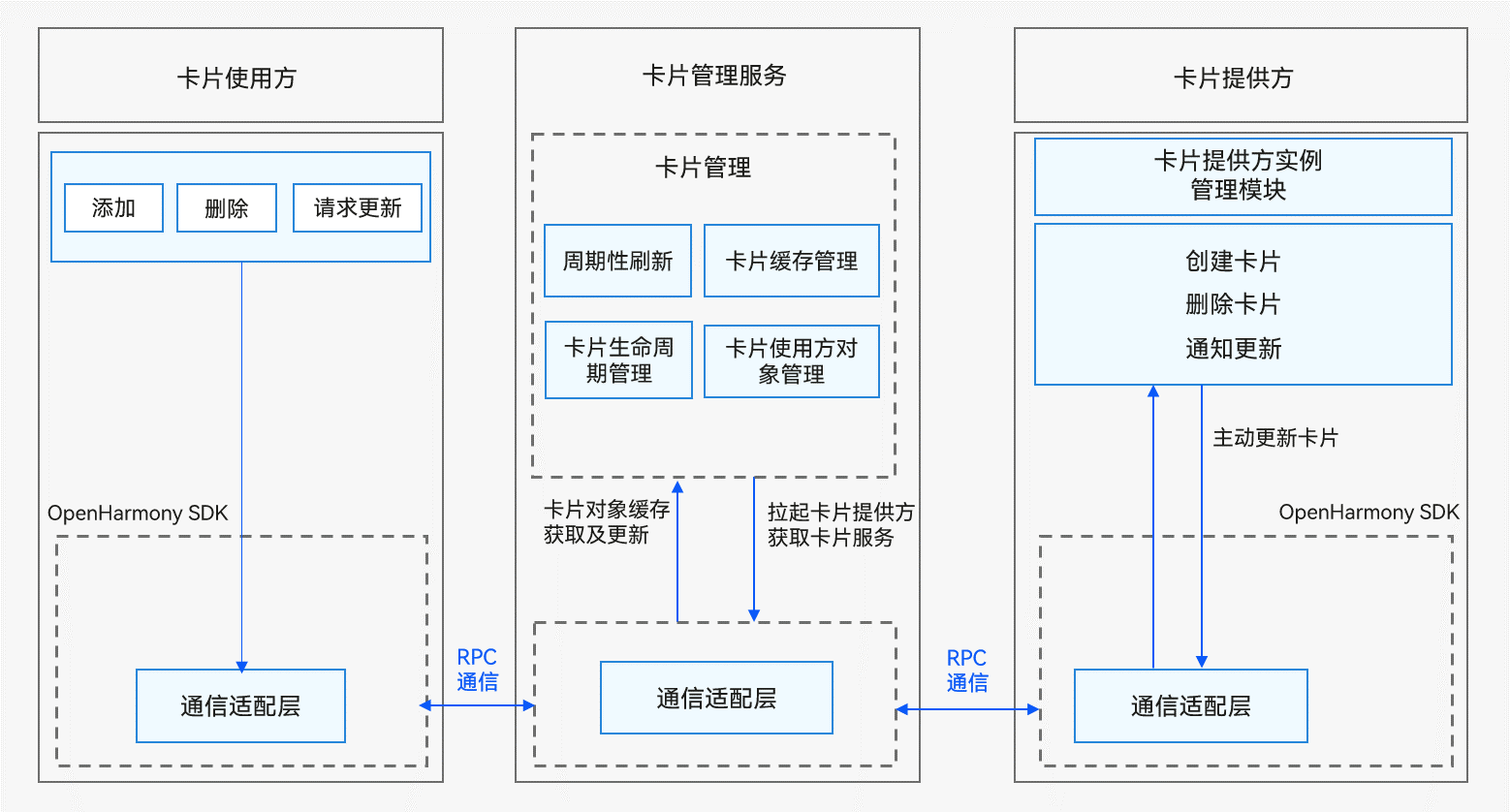

图1 卡片框架运作机制（Stage模型）

点击放大

卡片使用方包含以下模块：

卡片使用：包含卡片的创建、删除、请求更新等操作。
通信适配层：由OpenHarmony SDK提供，负责与卡片管理服务通信，用于将卡片的相关操作到卡片管理服务。

卡片管理服务包含以下模块：

周期性刷新：在卡片添加后，根据卡片的刷新策略启动定时任务周期性触发卡片的刷新。
卡片缓存管理：在卡片添加到卡片管理服务后，对卡片的视图信息进行缓存，以便下次获取卡片时可以直接返回缓存数据，降低时延。
卡片生命周期管理：对于卡片切换到后台或者被遮挡时，暂停卡片的刷新；以及卡片的升级/卸载场景下对卡片数据的更新和清理。
卡片使用方对象管理：对卡片使用方的RPC对象进行管理，用于使用方请求进行校验以及对卡片更新后的回调处理。
通信适配层：负责与卡片使用方和提供方进行RPC通信。

卡片提供方包含以下模块：

卡片服务：由卡片提供方开发者实现，开发者实现生命周期处理创建卡片、更新卡片以及删除卡片等请求，提供相应的卡片服务。
卡片提供方实例管理模块：由卡片提供方开发者实现，负责对卡片管理服务分配的卡片实例进行持久化管理。
通信适配层：由OpenHarmony SDK提供，负责与卡片管理服务通信，用于将卡片的更新数据主动推送到卡片管理服务。

说明

实际开发时只需要作为卡片提供方进行卡片内容的开发，卡片使用方和卡片管理服务由系统自动处理。

接口说明

FormExtensionAbility类拥有如下API接口，具体的API介绍详见接口文档。

接口名	描述
onAddForm(want: Want): formBindingData.FormBindingData	卡片提供方接收创建卡片的通知接口。
onCastToNormalForm(formId: string): void	卡片提供方接收临时卡片转常态卡片的通知接口。
onUpdateForm(formId: string): void	卡片提供方接收更新卡片的通知接口。
onChangeFormVisibility(newStatus: { [key: string]: number }): void	卡片提供方接收修改可见性的通知接口。
onFormEvent(formId: string, message: string): void	卡片提供方接收处理卡片事件的通知接口。
onRemoveForm(formId: string): void	卡片提供方接收销毁卡片的通知接口。
onConfigurationUpdate(config: Configuration): void	当系统配置更新时调用。
onShareForm?(formId: string): { [key: string]: any }	卡片提供方接收卡片分享的通知接口。

formProvider类有如下API接口，具体的API介绍详见接口文档。

接口名	描述
setFormNextRefreshTime(formId: string, minute: number, callback: AsyncCallback): void;	设置指定卡片的下一次更新时间。
setFormNextRefreshTime(formId: string, minute: number): Promise;	设置指定卡片的下一次更新时间，以promise方式返回。
updateForm(formId: string, formBindingData: FormBindingData, callback: AsyncCallback): void;	更新指定的卡片。
updateForm(formId: string, formBindingData: FormBindingData): Promise;	更新指定的卡片，以promise方式返回。

formBindingData类有如下API接口，具体的API介绍详见接口文档。

接口名	描述
createFormBindingData(obj?: Object \| string): FormBindingData	创建一个FormBindingData对象。

开发步骤

Stage卡片开发，即基于Stage模型的卡片提供方开发，主要涉及如下关键步骤：

创建卡片FormExtensionAbility：卡片生命周期回调函数FormExtensionAbility开发。
配置卡片配置文件：配置应用配置文件module.json5和profile配置文件。
卡片信息的持久化：对卡片信息进行持久化管理。
卡片数据交互：通过updateForm更新卡片显示的信息。
开发卡片页面：使用HML+CSS+JSON开发JS卡片页面。
开发卡片事件：为卡片添加router事件和message事件。

创建卡片FormExtensionAbility

创建Stage模型的卡片，需实现FormExtensionAbility生命周期接口。先参考DevEco Studio服务卡片开发指南生成服务卡片模板。

在EntryFormAbility.ts中，导入相关模块。

import FormExtensionAbility from '@ohos.app.form.FormExtensionAbility';
import formBindingData from '@ohos.app.form.formBindingData';
import formInfo from '@ohos.app.form.formInfo';
import formProvider from '@ohos.app.form.formProvider';
import dataStorage from '@ohos.data.storage';

在EntryFormAbility.ts中，实现FormExtension生命周期接口。

export default class EntryFormAbility extends FormExtensionAbility {

    onAddForm(want) {

        console.info('[EntryFormAbility] onAddForm');
        // 使用方创建卡片时触发，提供方需要返回卡片数据绑定类
        let obj = {

            "title": "titleOnCreate",
            "detail": "detailOnCreate"
        };
        let formData = formBindingData.createFormBindingData(obj);
        return formData;
    }
    onCastToNormalForm(formId) {

        // 使用方将临时卡片转换为常态卡片触发，提供方需要做相应的处理
        console.info('[EntryFormAbility] onCastToNormalForm');
    }
    onUpdateForm(formId) {

        // 若卡片支持定时更新/定点更新/卡片使用方主动请求更新功能，则提供方需要重写该方法以支持数据更新
        console.info('[EntryFormAbility] onUpdateForm');
        let obj = {

            "title": "titleOnUpdate",
            "detail": "detailOnUpdate"
        };
        let formData = formBindingData.createFormBindingData(obj);
        formProvider.updateForm(formId, formData).catch
