二极管是一种半导体器件，主要用于允许电流在一个方向上流动，同时阻止电流在相反方向上流动。它的基本工作原理基于半导体材料的性质，通常由硅(Si)或锗(Ge)材料制成。

二极管的结构

二极管由两个半导体区域组成：

P型半导体：含有较多的正电荷载流子——孔（holes）。
N型半导体：含有较多的负电荷载流子——电子（electrons）。

P型半导体和N型半导体通过一定方式结合形成PN结，这就是二极管的核心部分。

PN结的形成

当P型半导体和N型半导体接触时，P型中的孔和N型中的电子会在接触面上相互扩散。这个过程导致：

P区失去电子，留下了负电荷，形成了一个负电荷区。
N区失去孔，留下了正电荷，形成了一个正电荷区。
这个区域称为耗尽区，其中没有自由载流子，因此也就没有电流流动。

二极管的工作原理

二极管的工作原理取决于外加电压的方向：

正向偏置（Forward Bias）
- 定义：当P区接正电压，N区接负电压时，二极管处于正向偏置状态。
- 在正向偏置下，外加电压会减少PN结处的内建电场，使得P区的孔和N区的电子能够克服耗尽区的阻力，重新结合。这允许电流从P区流向N区。
- 当外加电压超过一定值（通常约为0.7V，对于硅二极管），二极管开始导通，电流能够流动。
反向偏置（Reverse Bias）
- 定义：当P区接负电压，N区接正电压时，二极管处于反向偏置状态。
- 在反向偏置下，外加电压会增加PN结处的内建电场，阻止载流子的移动，导致二极管几乎没有电流通过。理论上，二极管是“关闭”的。
- 如果外加反向电压过大，可能会突破二极管的击穿电压，导致二极管损坏。

主要特性

导通电压：对于硅二极管，通常需要约0.7V的正向电压才能使其导通；对于锗二极管，则为0.3V。
击穿电压：如果二极管在反向偏置下的电压超过一定值，二极管会发生击穿，导致大电流通过。这种现象常被应用在稳压二极管中。

二极管的应用

整流：将交流电（AC）转换为直流电（DC）。二极管只能允许电流单方向流动，因此常用于整流电路中。
限压保护：在电路中通过二极管限制电压，避免过高电压对元件造成损坏。
开关作用：二极管可用作开关元件，在一些高速开关电路中得到应用。
稳压二极管：用于保持稳定的电压输出，广泛应用于电源和电压调节器中。

二极管的工作原理本质上就是基于PN结的载流子扩散、耗尽区的形成以及外加电压对这些过程的调节。
电子管（Electron Tube）是一种利用电子流在真空或低压气体中传输来实现信号放大、整流或开关的电子器件。它是在20世纪初由物理学家发明，并在很多电子设备中得到广泛应用，特别是在音响设备、电视机、广播设备以及雷达中。尽管在现代技术中，电子管逐渐被晶体管等固态器件取代，但它在一些高保真音响和专业设备中仍然有一定的市场。

电子管的基本结构

电子管通常包括以下几个主要部分：

真空管壳（外壳）：电子管的外壳通常是玻璃或金属的，起到保护和密封作用，保持内部的真空环境。

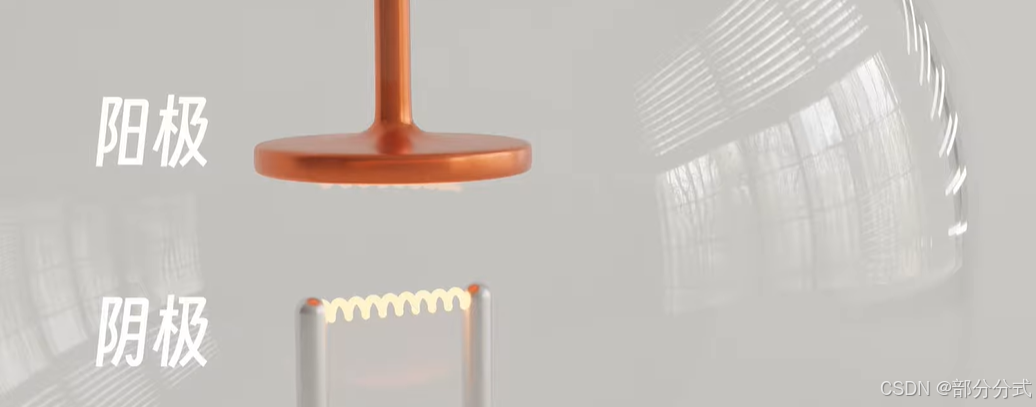

阴极（Cathode）：阴极是电子管中加热后发射电子的部分。常见的阴极有热阴极和冷阴极两种类型。热阴极通常是通过加热（通常是通过电流）来激发电子的释放。
阳极（Anode）：阳极是一个电位较高的电极，电子从阴极流向阳极。阳极通常是一个带有正电压的金属板。
控制栅（Grid）：控制栅放置在阴极和阳极之间，它可以调节通过管子的电子流。控制栅通过控制其上的电压来调节电子流的数量，进而控制电流的放大。
屏蔽栅（Screen Grid）：有些电子管还包括一个屏蔽栅，用来减少控制栅与阳极之间的寄生电容，改善电流的稳定性。
电极引脚：用于与外部电路连接。

电子管的工作原理

电子管的工作原理基于电子从阴极到阳极的流动，以及栅极对电子流的调控。其工作过程如下：

加热阴极：通过电流加热阴极，阴极上的电子获得足够的能量，克服其与阴极之间的吸引力，释放成自由电子。这一过程叫做热电子发射。
电子流动：这些自由电子向阳极流动，因为阳极的电位为正，产生了电场，吸引电子向阳极移动。
栅极控制：电子流动的多少由控制栅电压来调节。栅极对电子流有“调控作用”，当栅极施加负电压时，它会抑制一部分电子流动；而当栅极电压为零或正时，则允许更多的电子通过。栅极的这种作用是电子管能够作为放大器的核心原理。
信号放大：当电子管的输入信号加到控制栅上时，会改变栅与阴极之间的电压，从而改变电子流的大小。这个变化会影响阳极电流，从而将输入信号放大输出。

电子管的类型

三极管（Triode）：最简单的电子管，包含阴极、阳极和一个控制栅。三极管常用于放大电信号。
四极管（Tetrode）：在三极管的基础上增加了一个屏蔽栅，它可以有效地减小电子流中的寄生电容，提高放大效率和线性度。
五极管（Pentode）：在四极管的基础上增加了一个抑制栅，用于更好地控制栅和阳极之间的电流，避免不必要的反馈，进一步改善放大效果。

电子管的应用

音响系统：电子管因其温暖、丰富的声音特性，在一些高端音响设备中仍然受到青睐。特别是在高保真（Hi-Fi）音响领域，电子管放大器被认为能够提供比晶体管更好的音质。
广播和电视：在20世纪中期，电子管在广播和电视传输中被广泛应用，特别是在电视的图像放大、音频放大和信号处理上。
无线电发射与接收：电子管在无线电发射机和接收机中用作信号放大器和调制解调器。
科学仪器和医疗设备：电子管也用于一些科学研究和医疗设备中，如电子显微镜和X射线机器。
雷达和通信系统：早期的雷达系统也依赖电子管进行信号的处理和放大，直到固态电子器件的出现。

电子管的优缺点

优点

音质优势：在音频放大领域，电子管常被认为能提供更温暖、自然、富有层次感的音色。
高功率耐受性：电子管能够承受较高的功率，尤其在高电压环境下表现良好。
线性放大：电子管能够在较宽的频带内提供较好的线性放大。

缺点

体积和重量大：电子管相比于晶体管体积较大，重量也较重，这使得它们在一些便携设备中不适用。
能效低：电子管的工作效率较低，消耗较多的电力并产生大量热量。
寿命短：电子管的寿命通常比晶体管短，且需要定期更换。
脆弱性：电子管容易受震动和冲击的影响，因此不适合在恶劣环境下使用。

总结

电子管虽然在现代电子技术中逐渐被固态器件（如晶体管、集成电路）取代，但它在某些特定领域（如高端音响设备、一些高功率应用）仍然具有不可替代的优势。了解电子管的工作原理和应用场景，能帮助我们更好地理解其历史背景及其在现代技术中的地位。
在这里插入图片描述

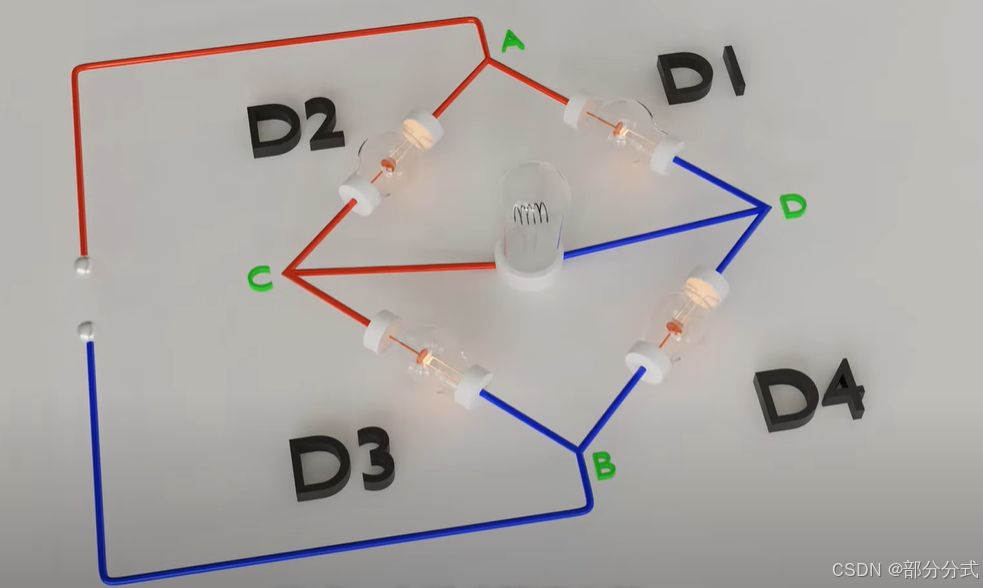

桥式整流电路（Bridge Rectifier Circuit）是一种常用的整流电路，能够将交流电（AC）转换成直流电（DC）。这种电路常见于电源适配器、充电器和许多其他电子设备中，尤其是在需要将交流电源转化为稳定的直流电源时。

桥式整流电路的组成

桥式整流电路通常由四个二极管和一个负载组成，其结构形式是一个桥形电路。具体来说，桥式整流电路包括以下主要部件：

四个二极管：这四个二极管按照特定的方式排列，使得电流在两个方向上都能通过二极管的导通作用。
交流电源（AC source）：输入的交流电信号，通过变压器或直接输入到桥式整流电路。
负载（Load）：连接到电路的负载，可以是任何需要直流电的设备，如电池、电机等。

桥式整流电路的工作原理

桥式整流电路的工作原理与普通的单向整流电路类似，但其独特之处在于能在正负两个半周期内都对电流进行整流，从而提供更稳定的直流输出。

输入交流信号的两种情况：

假设输入交流电压是正弦波形，电压随时间变化，正半周期和负半周期交替出现：

正半周期（AC信号的正半波）
- 在交流信号的正半周期，输入的AC信号的正极连接到整流桥的上端（与二极管D1的正端相连），而负极连接到下端（与二极管D2的负端相连）。
- 这个时候，二极管D1和D2将导通，电流通过这两个二极管，形成一个完整的电流路径流向负载。二极管D3和D4在这个时刻处于截止状态，因此不会影响电流的流动。
负半周期（AC信号的负半波）
- 在交流信号的负半周期，输入的AC信号的正极连接到整流桥的下端（与二极管D3的正端相连），而负极连接到上端（与二极管D4的负端相连）。
- 这个时候，二极管D3和D4导通，电流通过这两个二极管流向负载，二极管D1和D2处于截止状态，不导通。

由于桥式整流电路的四个二极管交替导通，无论是正半周期还是负半周期，负载两端的电流方向始终保持一致，从而实现了对交流电的整流。

桥式整流电路的输出

直流输出：通过桥式整流电路，交流电经过二极管整流后，输出端会产生一个脉动直流电。这个脉动直流电是具有一定波动的直流电，但其波形没有正弦波的负半周期，因此有效地被整流为单方向的电流。
波纹（Ripple）：桥式整流的输出电流是“脉动直流”，其波形呈现出一定的波动，称为“波纹”。虽然波纹较小，但如果需要非常平稳的直流电，通常需要通过滤波电路（如电容器、电感器等）来进一步平滑输出信号。

桥式整流电路的优点

双向整流：桥式整流电路能够在正半周期和负半周期都进行整流，因此效率高，输出直流电更稳定。
不需要中心抽头变压器：与中心抽头整流电路相比，桥式整流电路不需要变压器的中性抽头，这简化了设计和制造。
输出电压较高：相对于单二极管整流电路，桥式整流电路在相同输入电压下能够提供较高的输出电压。

桥式整流电路的缺点

二极管损耗：每个二极管的正向电压降（约0.7V）会导致一定的能量损失，因此总的能量损耗较大，尤其是大电流时。
需要更多的二极管：相较于其他整流电路，桥式整流电路需要四个二极管，因此会增加器件数量和成本。

应用

电源适配器：桥式整流电路广泛应用于各种电源适配器中，特别是需要将交流电转化为直流电的设备中。
充电器：用于给电池充电的电源通常也使用桥式整流电路，将交流电转化为直流电。
音频放大器电源：在音频放大器等高功率电路中，桥式整流电路能够提供稳定的直流电源。
电动车充电站：一些电动车的充电站也会用到桥式整流电路，将交流电源转化为直流电源。

总结

桥式整流电路是一个非常有效的电力转换电路，能够高效地将交流电转换成直流电，广泛应用于各种电子设备中。虽然它有一些缺点（如二极管损耗和波纹），但通过使用滤波电路可以显著改善输出质量。它的结构简单、可靠性高，是电子设计中非常重要的一部分。
在这里插入图片描述
三极管（Transistor）是一种半导体器件，广泛应用于电子电路中，主要用于信号放大、开关、调制解调等功能。三极管具有良好的电流放大特性，并且它是现代电子技术的核心元件之一。三极管的工作原理和应用非常广泛，是电力放大和信号处理不可缺少的基础组件。

三极管的结构

三极管由三层半导体材料组成，分别为：

发射极（Emitter）：通常接地，发射载流子（电子或孔）。
基极（Base）：控制层，决定三极管的工作状态，基极电流控制发射极和集电极之间的电流。
集电极（Collector）：收集从发射极发出的载流子，形成电流输出。

这三层材料一般分为两种类型：

N型半导体：带有多余的电子（负电荷载流子）。
P型半导体：带有多余的孔（正电荷载流子）。

根据这三层材料的排列方式，三极管有两种类型：

NPN型三极管：发射极是N型，基极是P型，集电极是N型。
PNP型三极管：发射极是P型，基极是N型，集电极是P型。

三极管的工作原理

三极管的工作原理基于半导体材料中的载流子（电子和孔）的运动以及它们之间的相互作用。三极管的关键在于基极控制发射极和集电极之间的电流。

1. 基极电流控制电流

在三极管的工作中，基极电流（Ib）非常小，但它能控制较大的集电极电流（Ic）。实际上，集电极电流是基极电流的放大倍数。
这种电流放大特性使得三极管能够用来放大微弱的信号。

2. 工作区域

三极管的工作状态取决于其各端电压的关系。主要有三个工作区：

截止区（Cutoff Region）：基极电流几乎为零，集电极电流几乎为零，三极管处于关闭状态，不能导电。
放大区（Active Region）：三极管在此区域工作时，集电极电流是基极电流的放大倍数，三极管作为放大器工作。此区域是最常见的工作区。
饱和区（Saturation Region）：基极电流足够大，导致集电极-发射极之间的电压降至接近零，三极管完全导通，充当开关的作用。

3. 电流放大特性

集电极电流（Ic）和基极电流（Ib）之间的关系可通过三极管的增益β（beta）来描述：
[
I_C = \beta \times I_B
]
其中，β是三极管的电流增益，它表示基极电流对集电极电流的放大倍数。β的值通常在几十到几百之间，具体数值取决于三极管的种类和工作条件。

三极管的类型

NPN型三极管：
- 工作原理：在NPN型三极管中，基极电流通过控制发射极（N型）和集电极之间的电流。对于NPN型三极管，发射极为负极，集电极为正极，电流从集电极流向发射极。
- 应用：NPN型三极管是最常用的类型，广泛应用于信号放大、开关电路、数字电路等。
PNP型三极管：
- 工作原理：PNP型三极管的工作原理与NPN型相似，不同之处在于电流流动的方向与NPN型相反。在PNP型三极管中，基极电流控制发射极（P型）和集电极之间的电流。发射极为正极，集电极为负极，电流从发射极流向集电极。
- 应用：PNP型三极管常用于需要反向电流流动的电路。
