硬件环境：

• STM32F103C8T6
• 野火DAP调试器

软件环境

• Windows 11(23H2)
• STM32CubeMX
• CLion2024.2.2
• MinGW（新版本CLion，捆绑了MinGW，可以省略）
• OpenOCD
• arm-none-eabi-gcc

链接

1. STM32CubeMX
2. CLion2024.2.2
3. MinGW
4. OpenOCD
5. arm-none-eabi-gcc

参考教程：

Clion搭建stm32开发环境（STM32F103C8T6），有这一篇就够（只愿意博君一笑！！！）_clion写单片机-CSDN博客

本次教程是针对，在开发环境中遇到的问题和解决方法，以及更细致完善的分析整个过程

一、工具安装

1.Clion(本次演示，未删除中文插件，所以安装界面为中文)

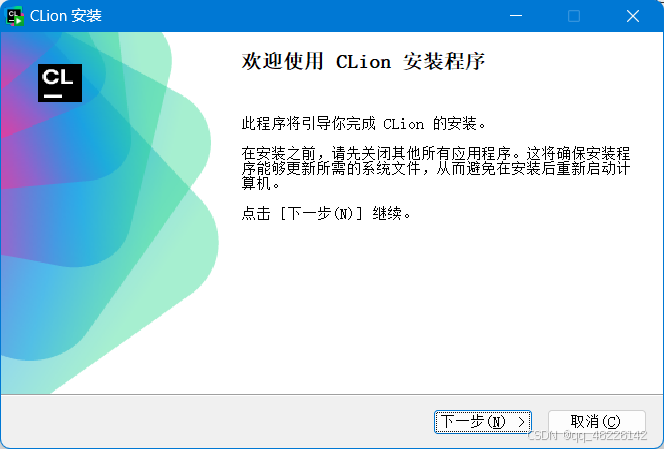

Step1:双击CLion-2024.2.2.exe 打开安装程序，点击下一步

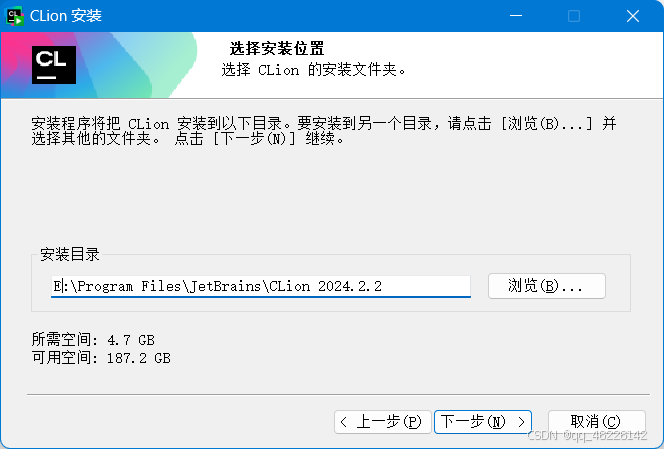

Step2:选择安装目录，点击下一步

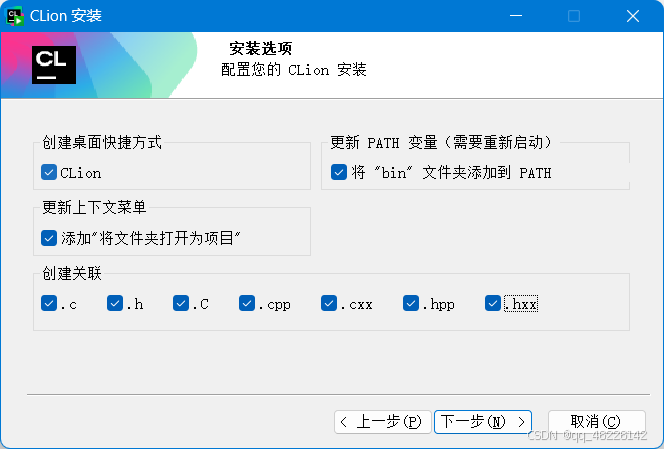

Step3:配置安装选项，这里建议全选，点击下一步

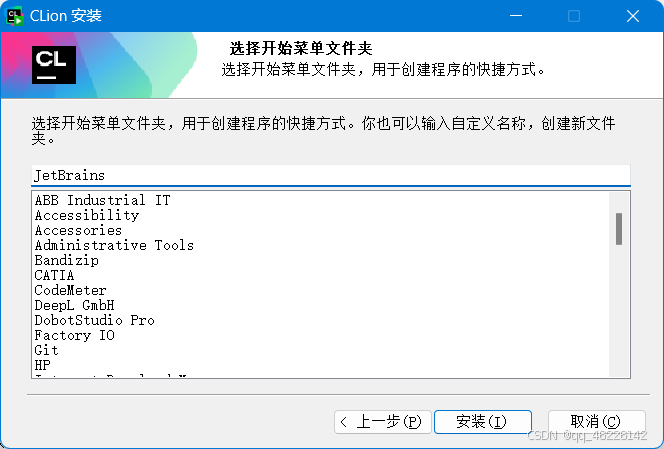

Step4:选择启动菜单文件夹创建快捷方式，点击安装

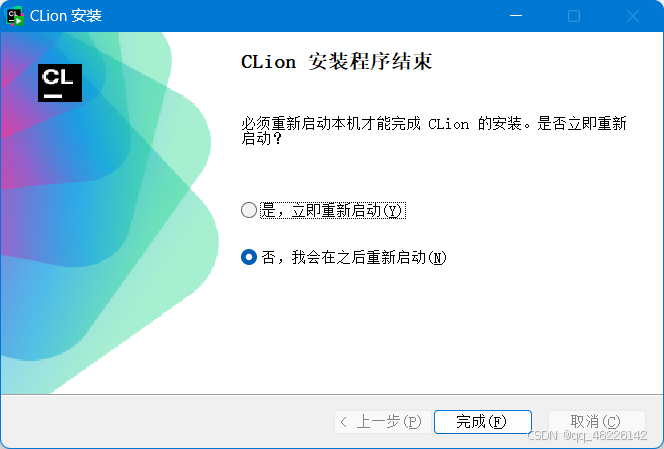

Step5:等待安装完成，选择稍后重启，点击完成

Step6:进入软件，使用账户激活软件（这里不提供破解方法，自行上网查找）

Step7:为软件安装中文插件，点击插件选项，安装中文插件,完成软件的安装设置

2.MinGw（踩坑过程）

之前一直都是通过MinGW-w64 - for 32 and 64 bit Windows - Browse Files at SourceForge.net下载安装的，在Files文件下载安装的免安装包，这次一看，居然没有了。于是就开始踩坑过程。

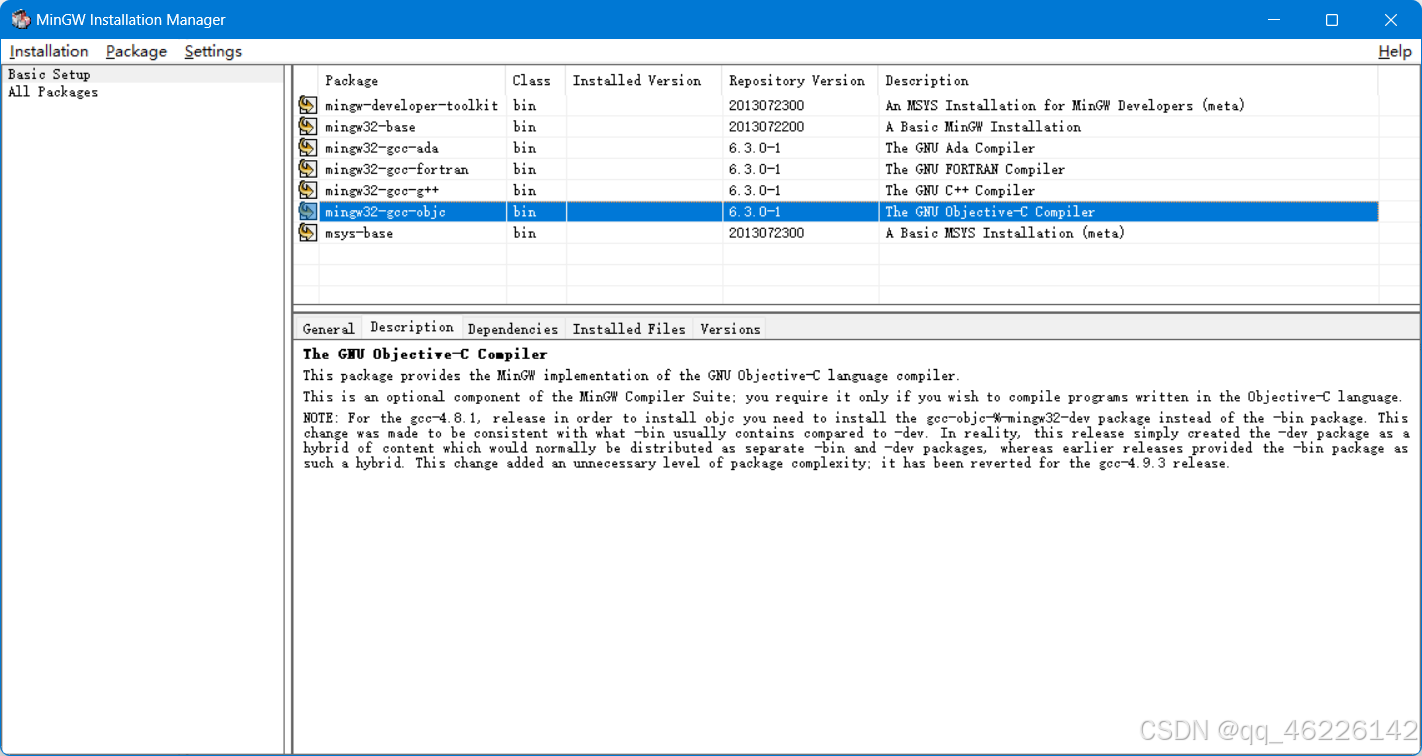

1. 通过mingw-get-setup.exe，安装程序，下载安装。装完后下载组件，但是很漫长，下了一个多小时都没有安装完，速度很慢（因为要访问外网服务器，所以很慢）果断放弃了。

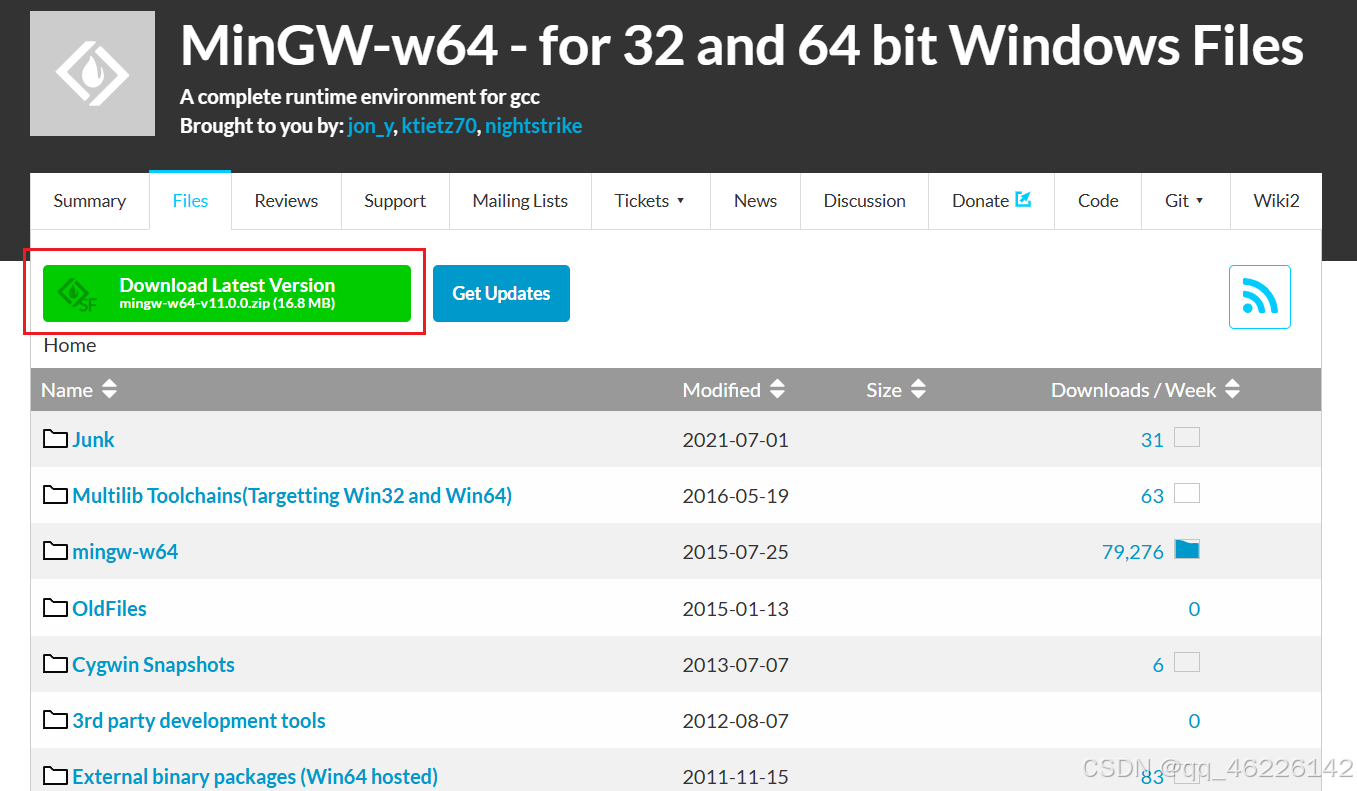

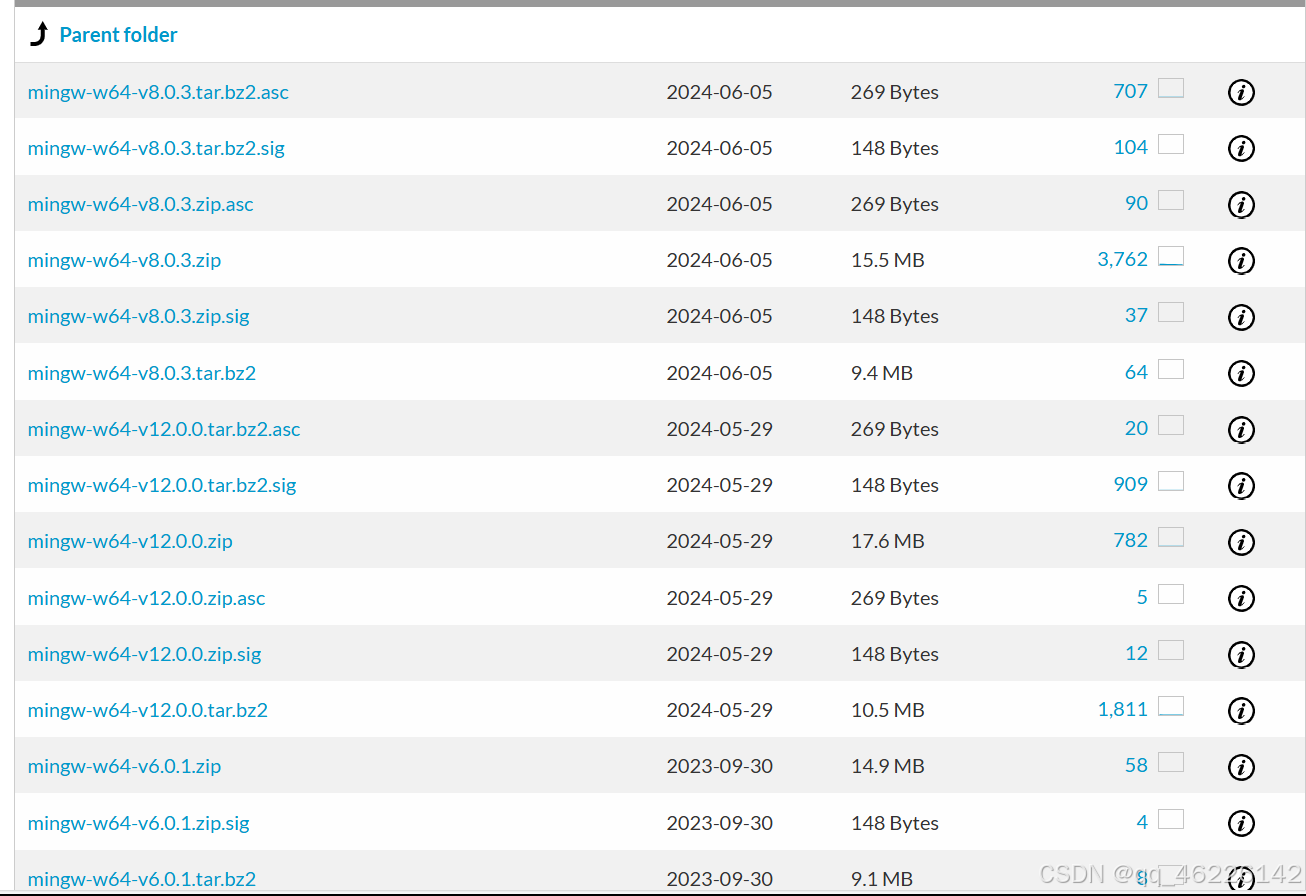

2.直接通过SourceForge网址下载最新的安装包，但是下载完解压后，发现文件结构和目录看不懂，也找不到bin文件夹

3.去官网Downloads - MinGW-w64下载，但是进去后发现又看不懂，找了一会儿，看到了SourceForge，点进去后看到了熟悉的页面。于是下载了一个mingw-w64-8.03.zip版本的，解压后发现依旧不对

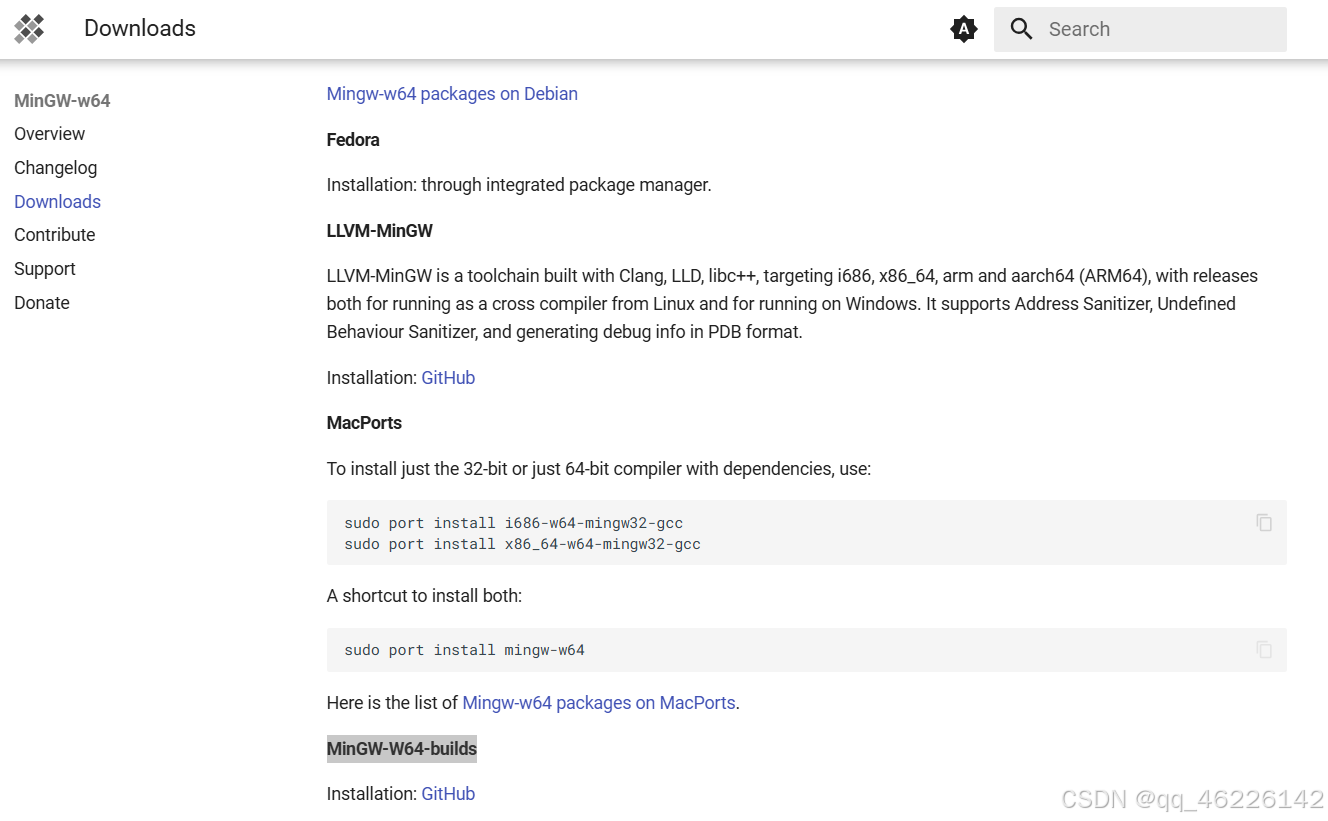

4.继续在官网Downloads - MinGW-w64寻找答案，看到了MinGW-W64-builds下的GitHup的链接，点了进去。进去后发现好像对了（进入GitHup需要运气，当然也可以使用科学上网工具，这里不在说明，下载时可以使用多线程下载工具，速度较快，这里我使用的是IDM）

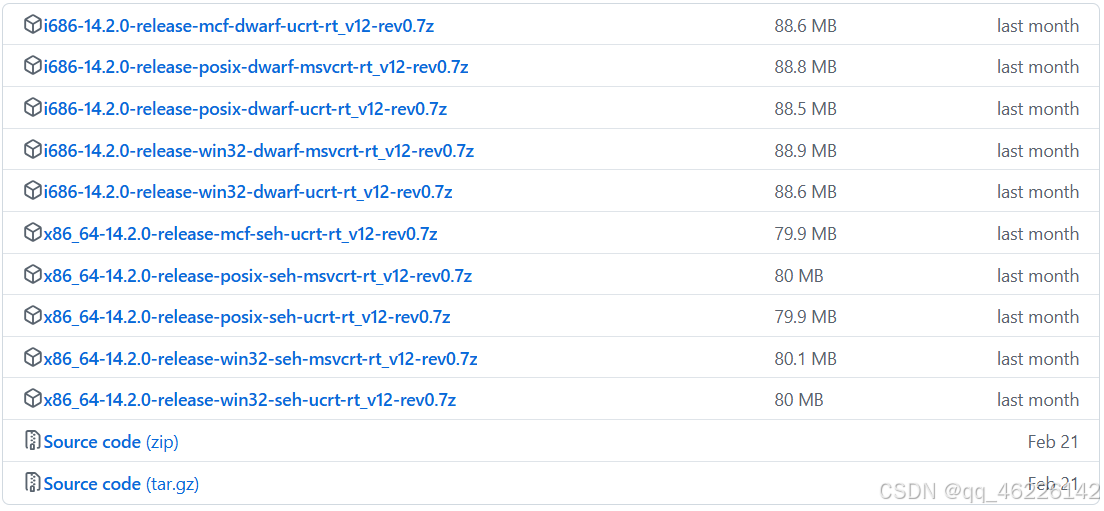

但是进去后发现不知道应该下载哪一个，这些名称都不怎么认识，于是又开始了一段查找。将其中的选择参数说明如下表:

参数分类	参数	说明
CPU架构	i686	32位系统架构
CPU架构	x86_64	64位系统架构
操作系统接口协议	win32	开发windows应用程序
操作系统接口协议	posix	开发Linux、Mac应用程序（可移植应用程序等）
异常处理模型(32bit)	dwarf	版本新，性能好，只支持32位系统，不支持64位系统
异常处理模型(64bit)	seh	版本新，性能好，只支持64位系统，不支持32位系统
运行时库	msvcrt	传统上，MinGW-w64 编译器使用 MSVCRT 作为运行时库，它在所有版本的 Windows 上都可用（win10一下版本使用）
运行时库	ucrt	UCRT，全称Universal C Runtime（通用C运行时库），是微软为Windows平台引入的一项关键技术，旨在提供符合ISO C99、C11及POSIX标准的C语言运行时支持。自Windows 10起，UCRT作为操作系统的核心组件，为应用程序带来了更好的兼容性、稳定性和性能。（win10及其以上版本更好的选择）

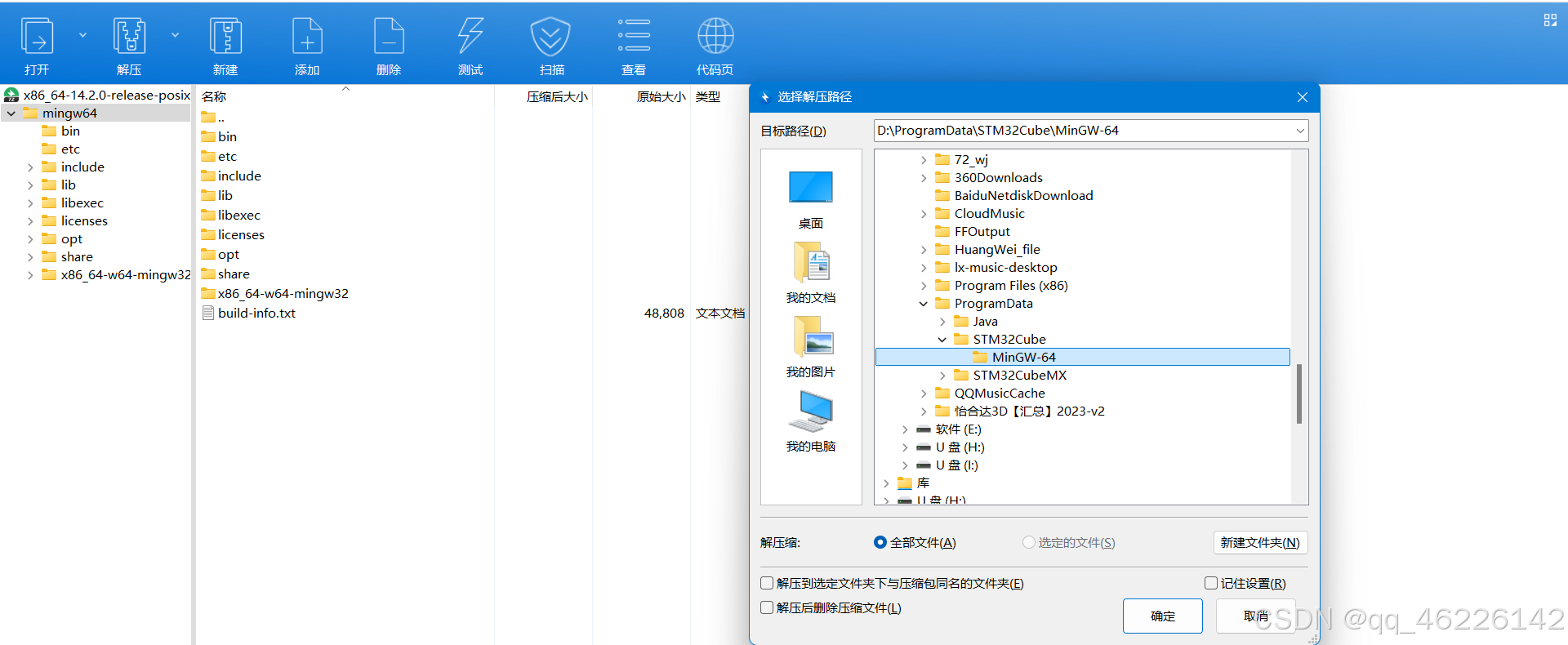

这里作为开发单片机，这里选择x68_64-14.2.0-release-posix-seh-ucrt-rt-v12-rev0.7z使用解压软件，解压到指定文件夹即可

3.arm-none-eabi-gcc

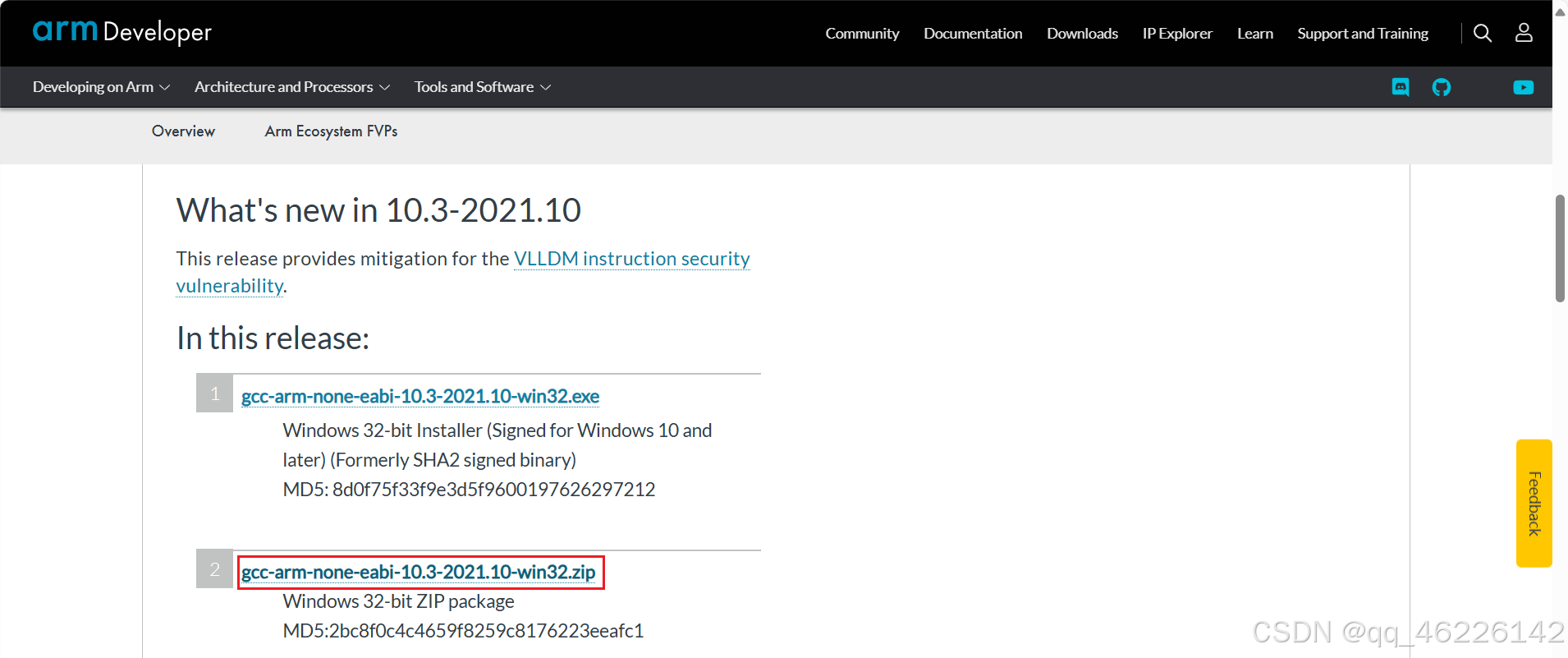

Step1:Arm官网下载arm-none-eabi-gcc编辑器，选择Zip的免安装版本

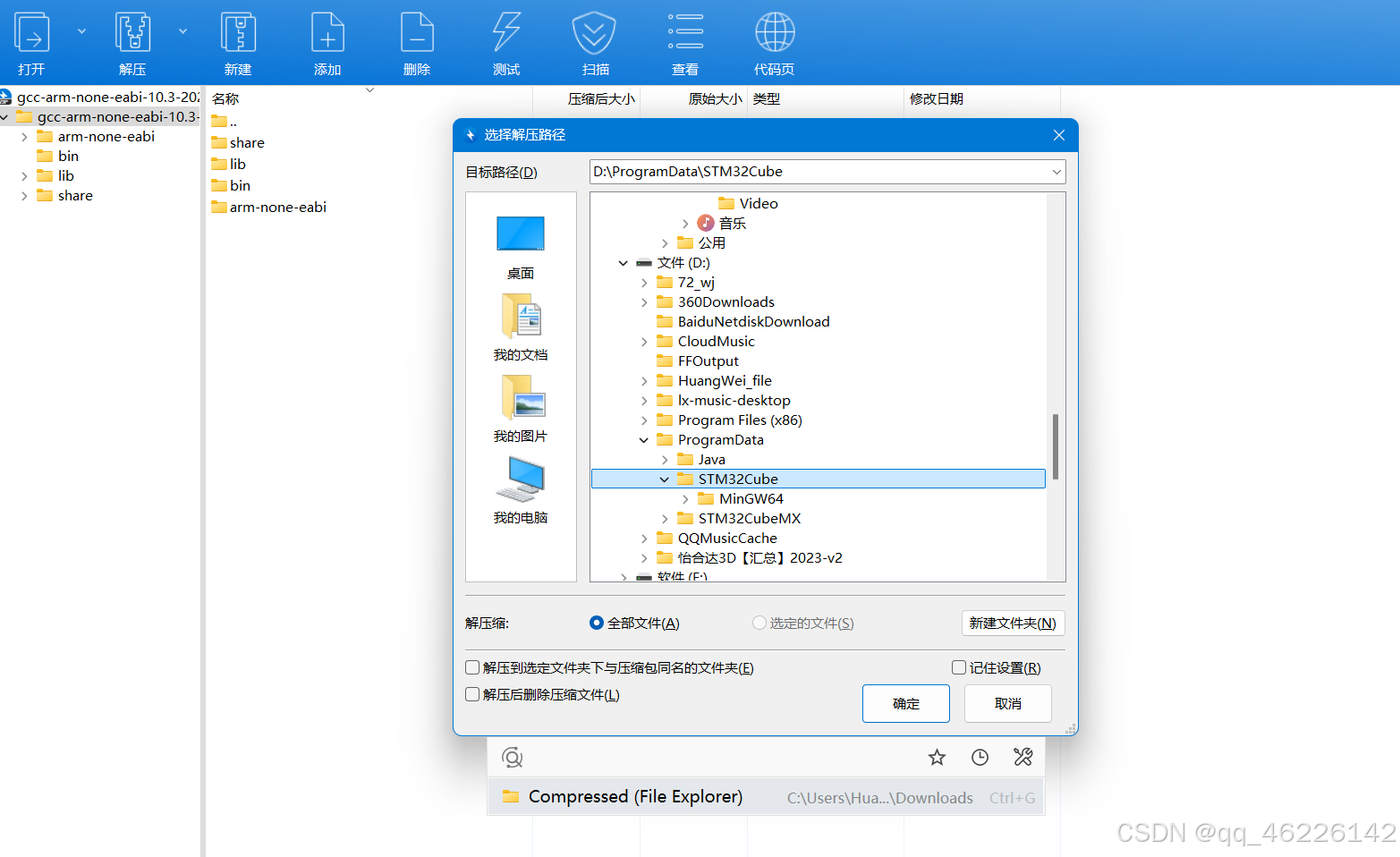

Step2:将压缩包，解压到指定文件夹，方便管理，即可

4.OpenOCD

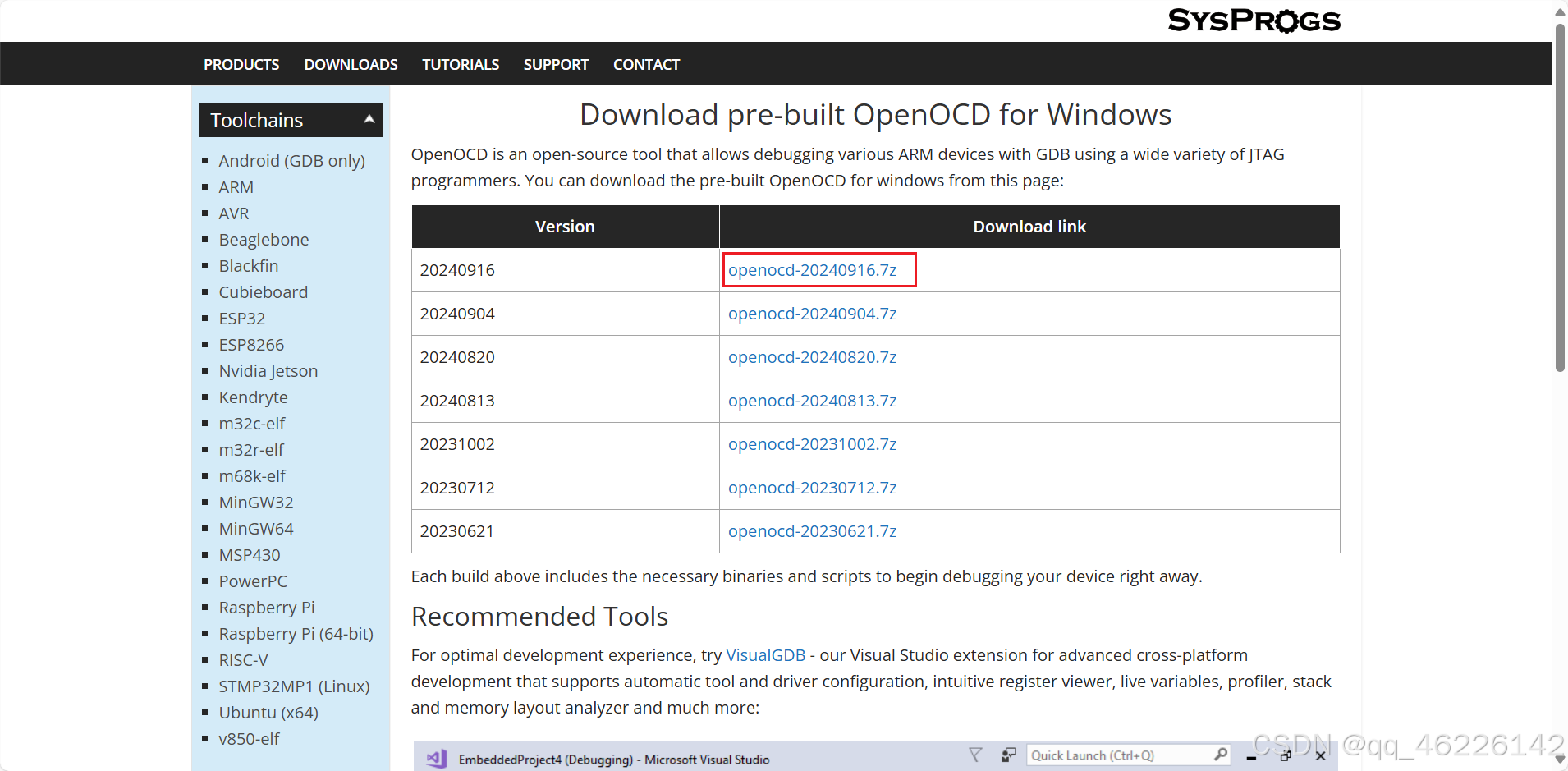

Step1:点击网址链接，进入网站，下载最新的即可

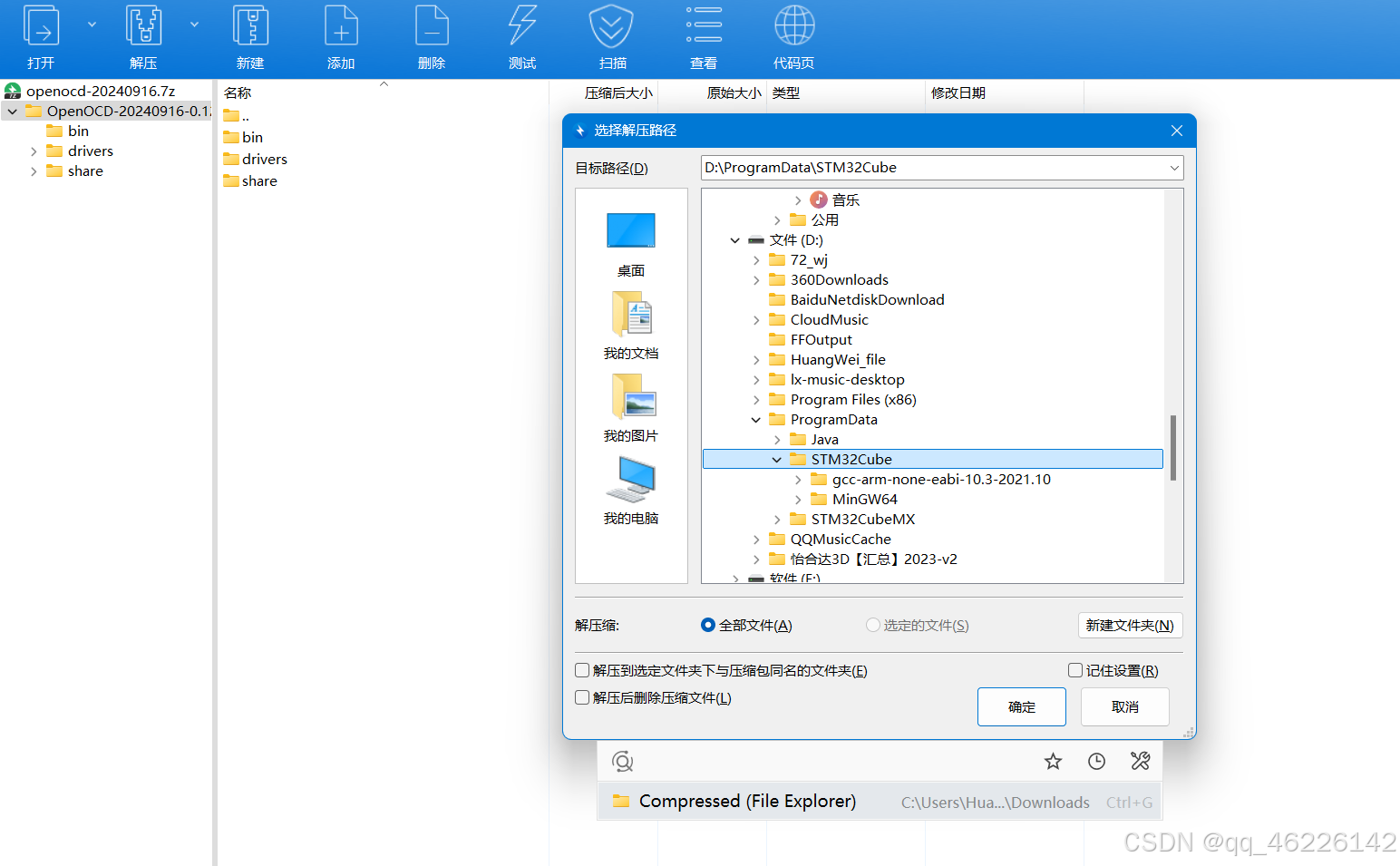

Step2:将下载好的压缩包，解压到指定文件夹，即可。路径不要有空格和中文

5.STM32CubeMx

5.1 JAVA环境配置

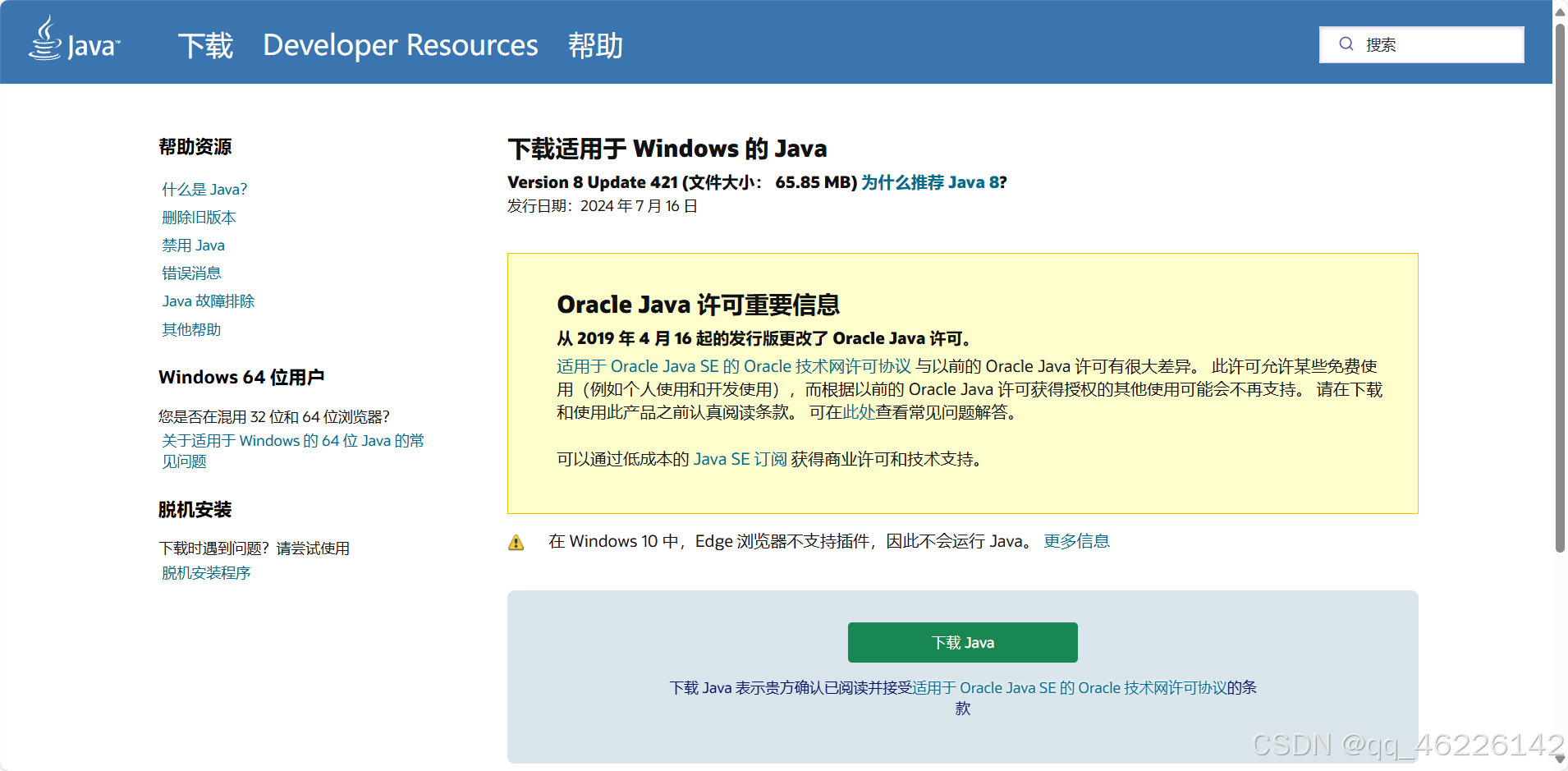

Step1:打开JAVA官网，下载最新版，点击下载按钮

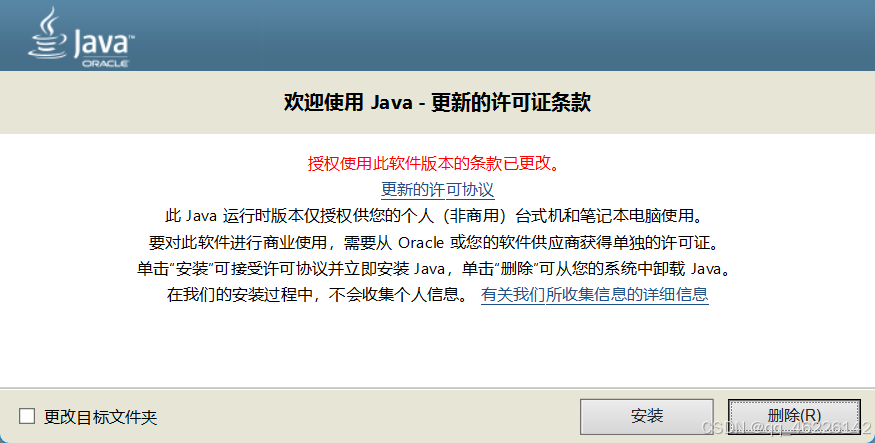

Step2:双击运行jre-8u421-windows-x64.exe进行安装，点击安装

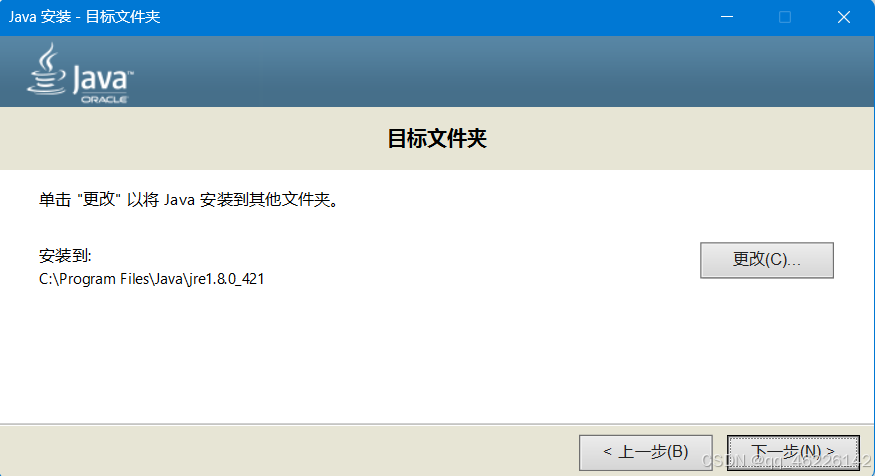

Step3:勾选更改目标文件夹，点击安装，更改完成后，点击下一步

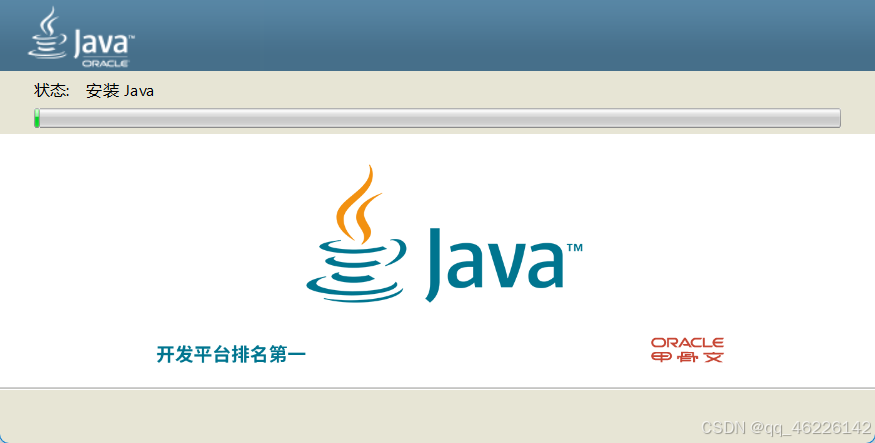

Step4:等待安装完成

5.2Cubemx下载

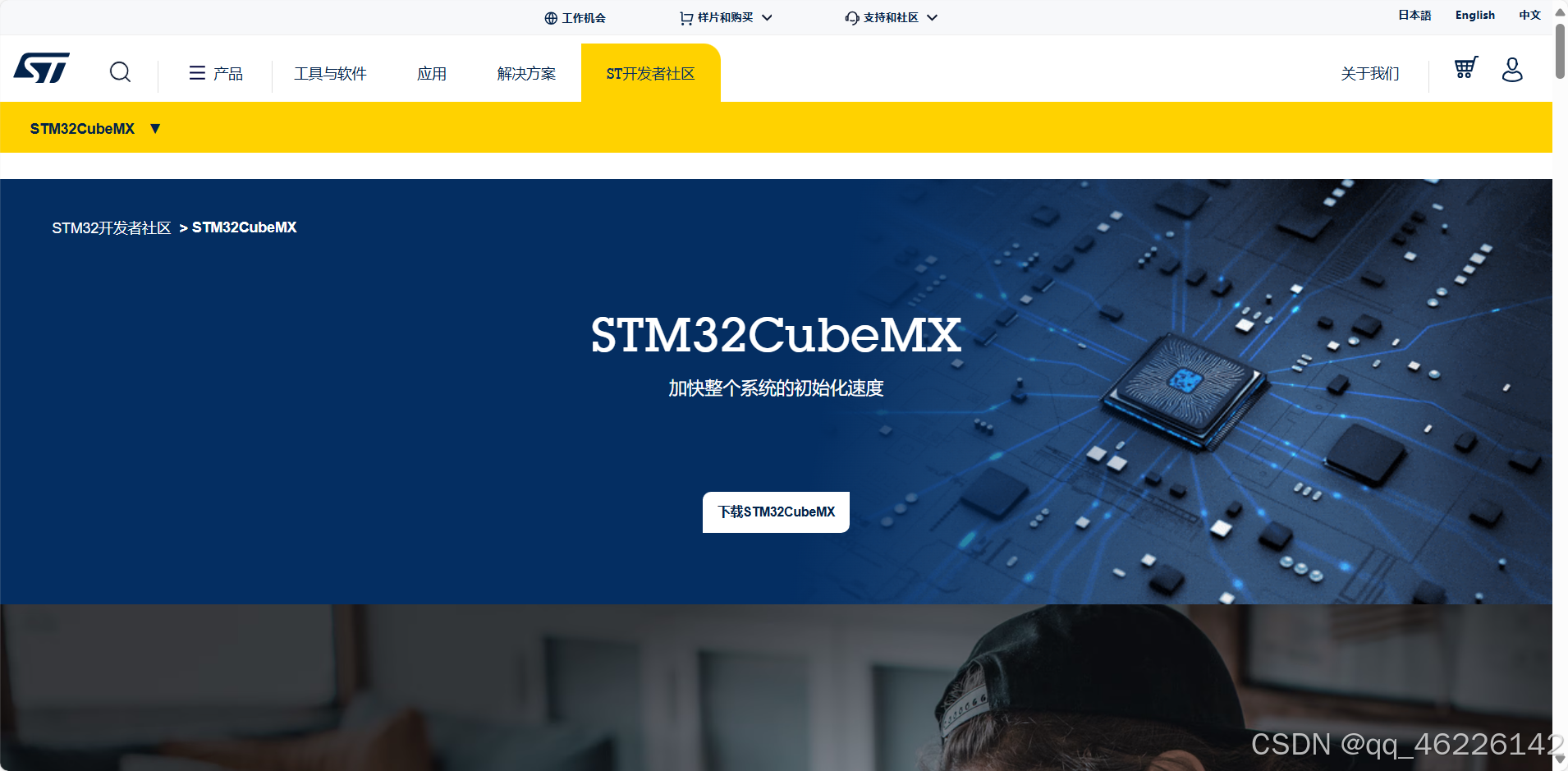

Step1:进入官网下载，点击下载STM32CubeMX按钮

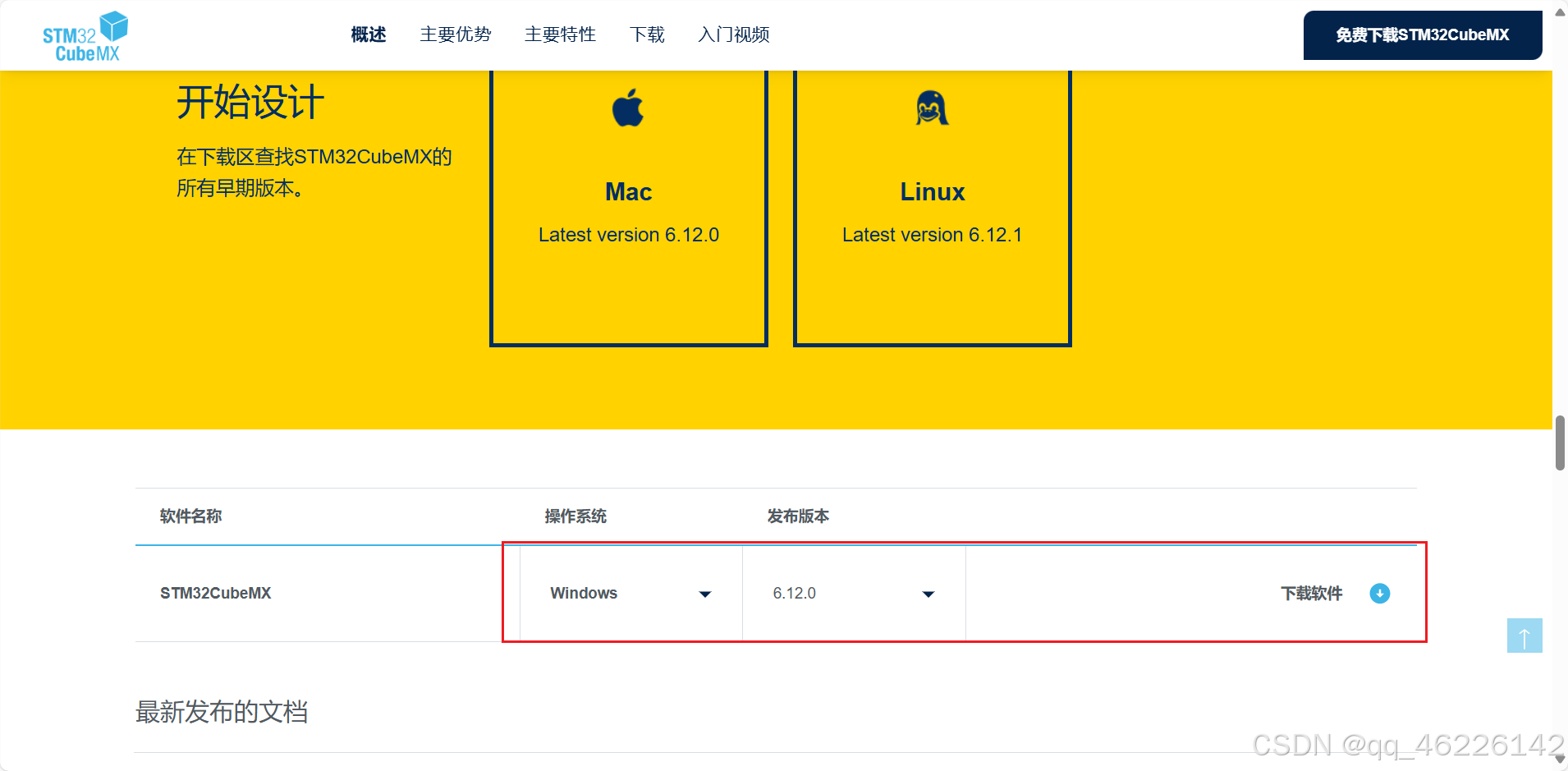

Step2:选择Windows版本，点击下载按钮，稍后就能使用账户登录或访客模式下载软件

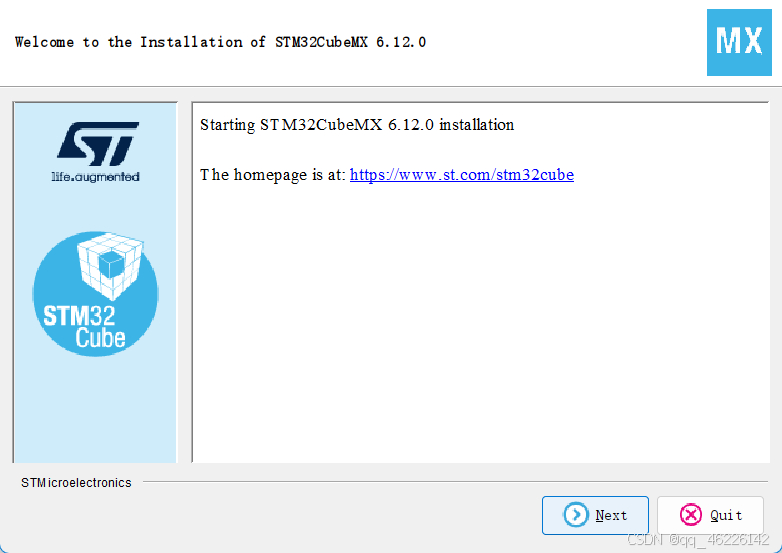

Step3:双击SetupSTM32CubeMX-6.12.0-Win.exe文件进行安装，点击Next

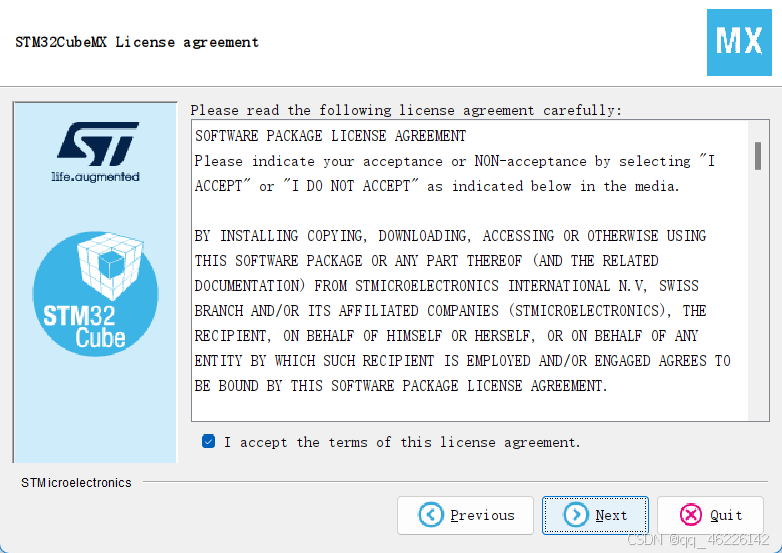

Step4:勾选相关同意事项，点击Next

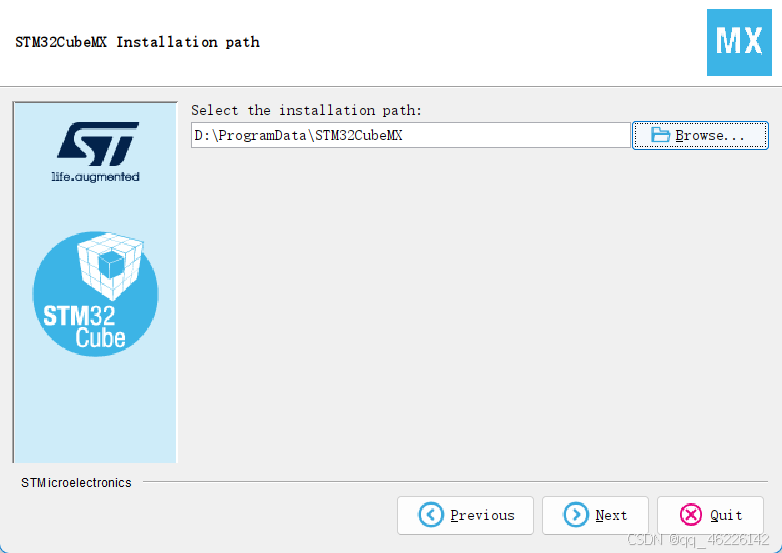

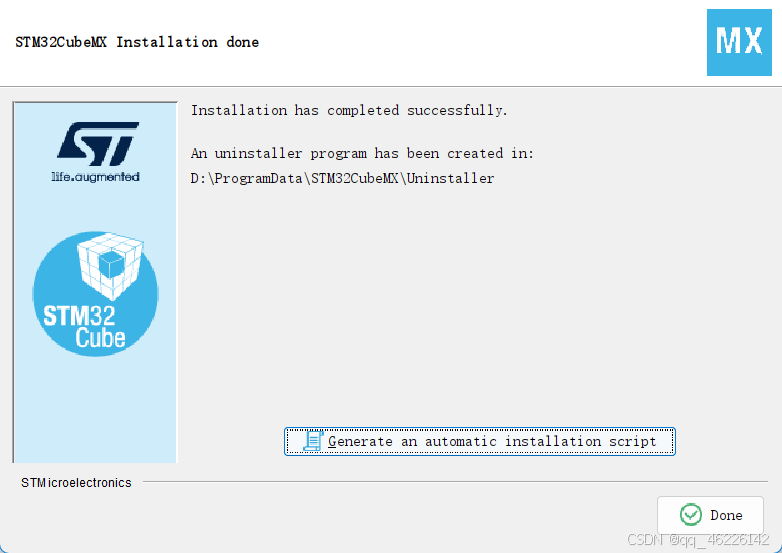

Step5:更改安装路径，点击Nxet，等待安装完成，最后点击Done，完成安装

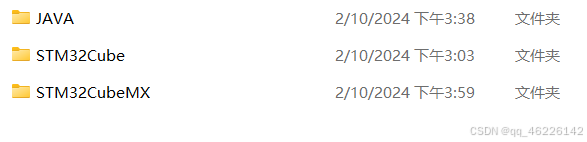

相关目录及安装路径如图

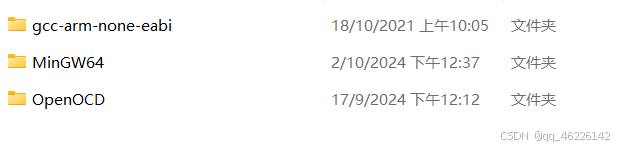

STM32Cub文件夹包含如下文件，gcc-arm、mingw64、OpenOCD

二、基础环境配置

1.添加系统环境变量

打开系统的环境变量（右击此电脑->属性->高级系统设置->环境变量）,找到系统变量中的PATH变量，点击编辑，在当中新建三个路径，分别是OpenOCD、MinGW64和arm-none-eabi-gcc三个软件安装目录下的bin文件夹的安装路径

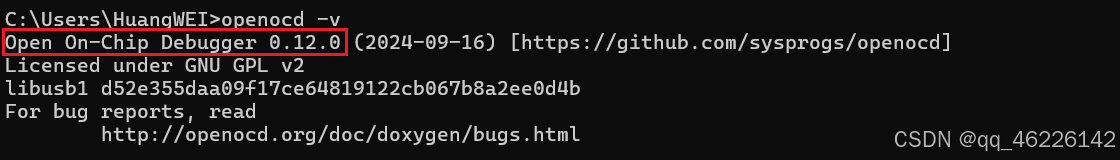

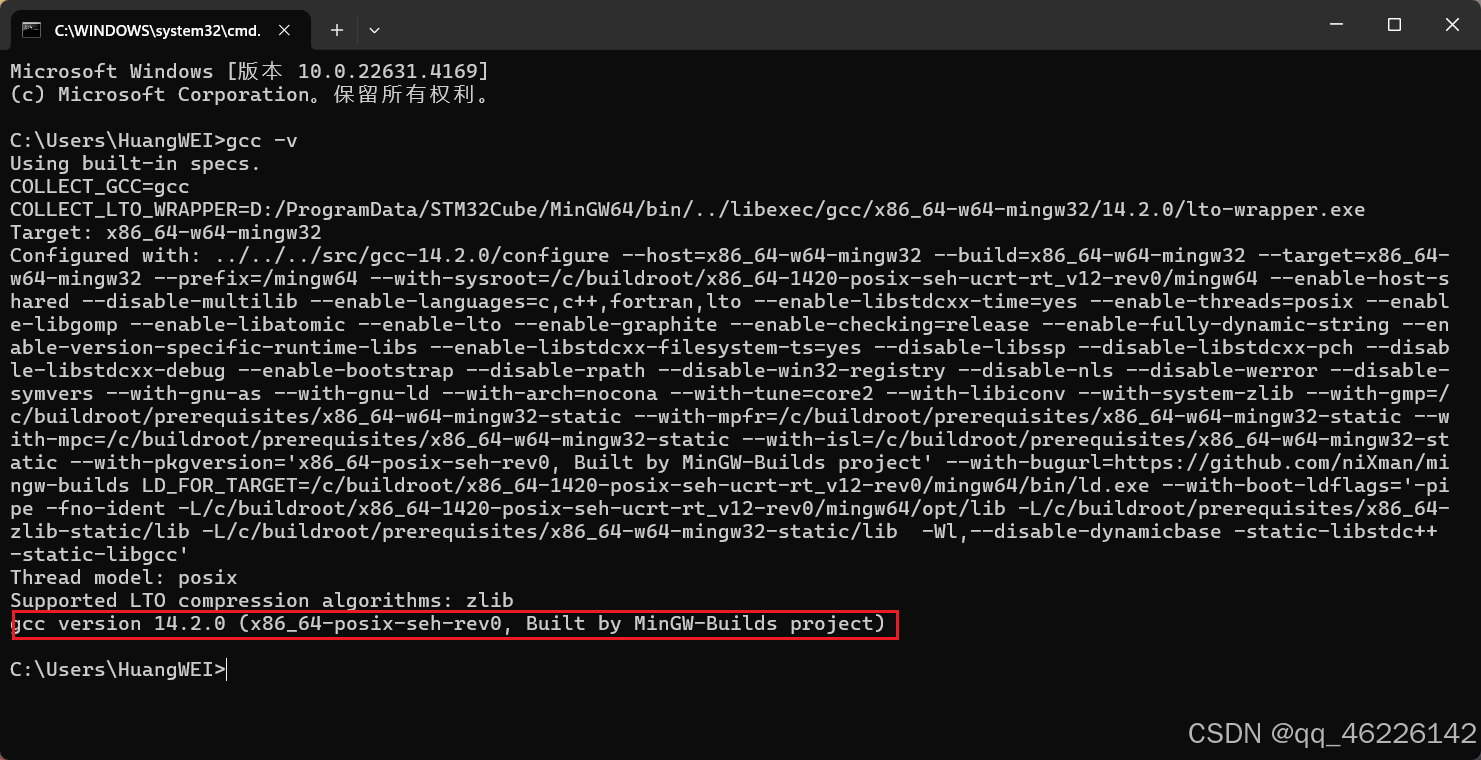

重启电脑，使用CMD命令行，输入一下命令，出现版本号后，证明环境添加成果

gcc -v
arm-none-eabi-gcc -v
openocd -v

三、CLion配置、创建STM32项目

1.STM32F1库文件安装

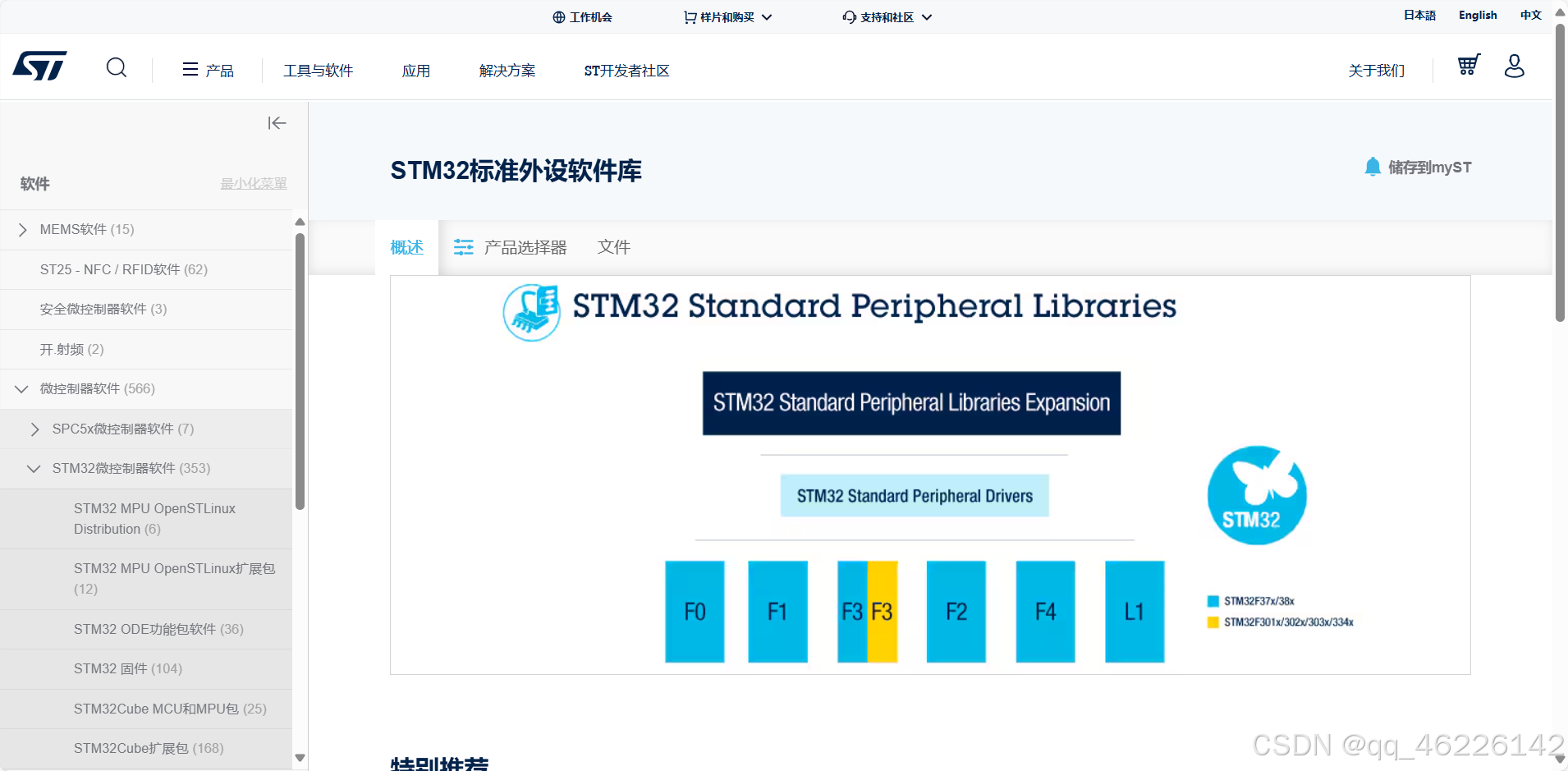

Step1.官网下载指定芯片的库文件包，这里选择F1，鼠标单击F1位置

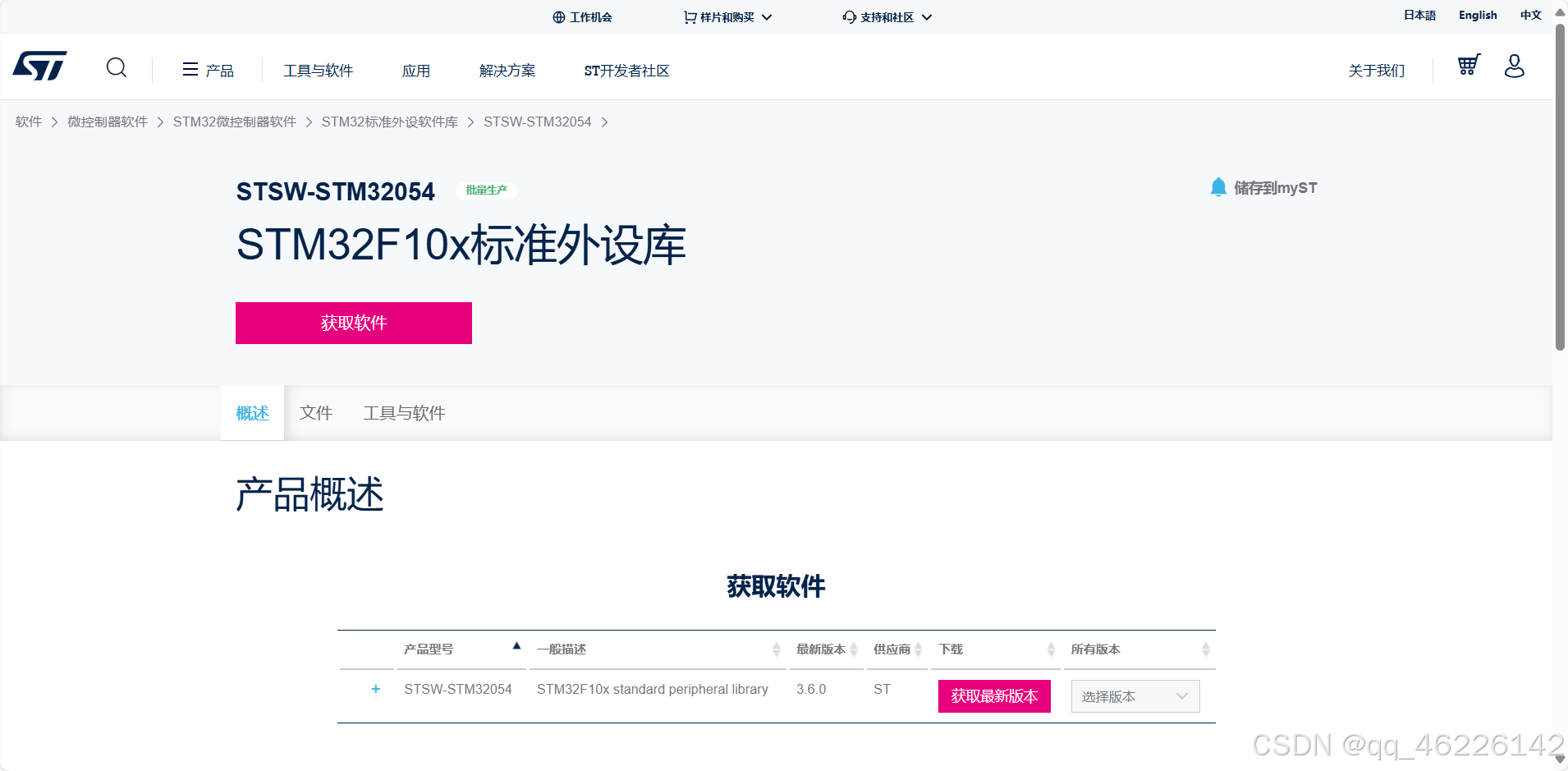

Step2.选择要安装的版本，这里选择安装最新版（登录后即可下载）

Step3.解压后完成下载

2.准备STM32所需要的固件库

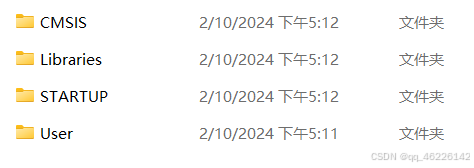

说明:新建四个文件夹分别为Libraries、STARTUP、CMSIS、User。Libraries文件夹用于存放库函数，STARTUP文件夹用于存放启动文件，CMSIS文件夹用于存放标准接口文件，User文件夹用于存放中断函数、和主函数，以及用户自己写的显示和驱动函数。

2.1标准库文件准备

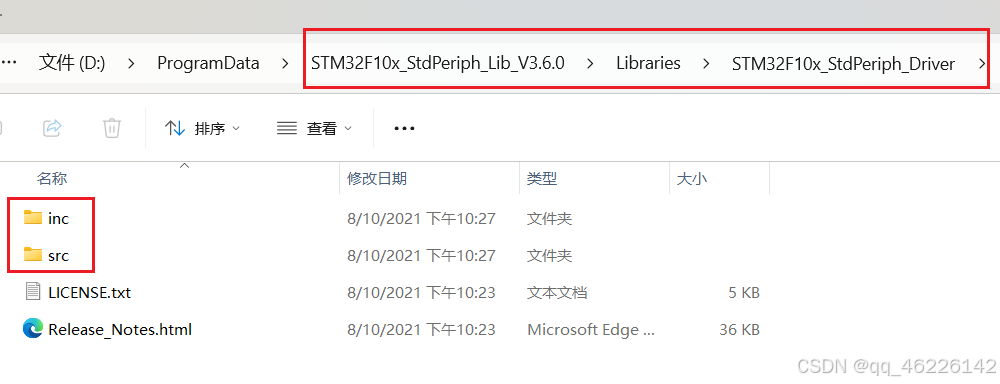

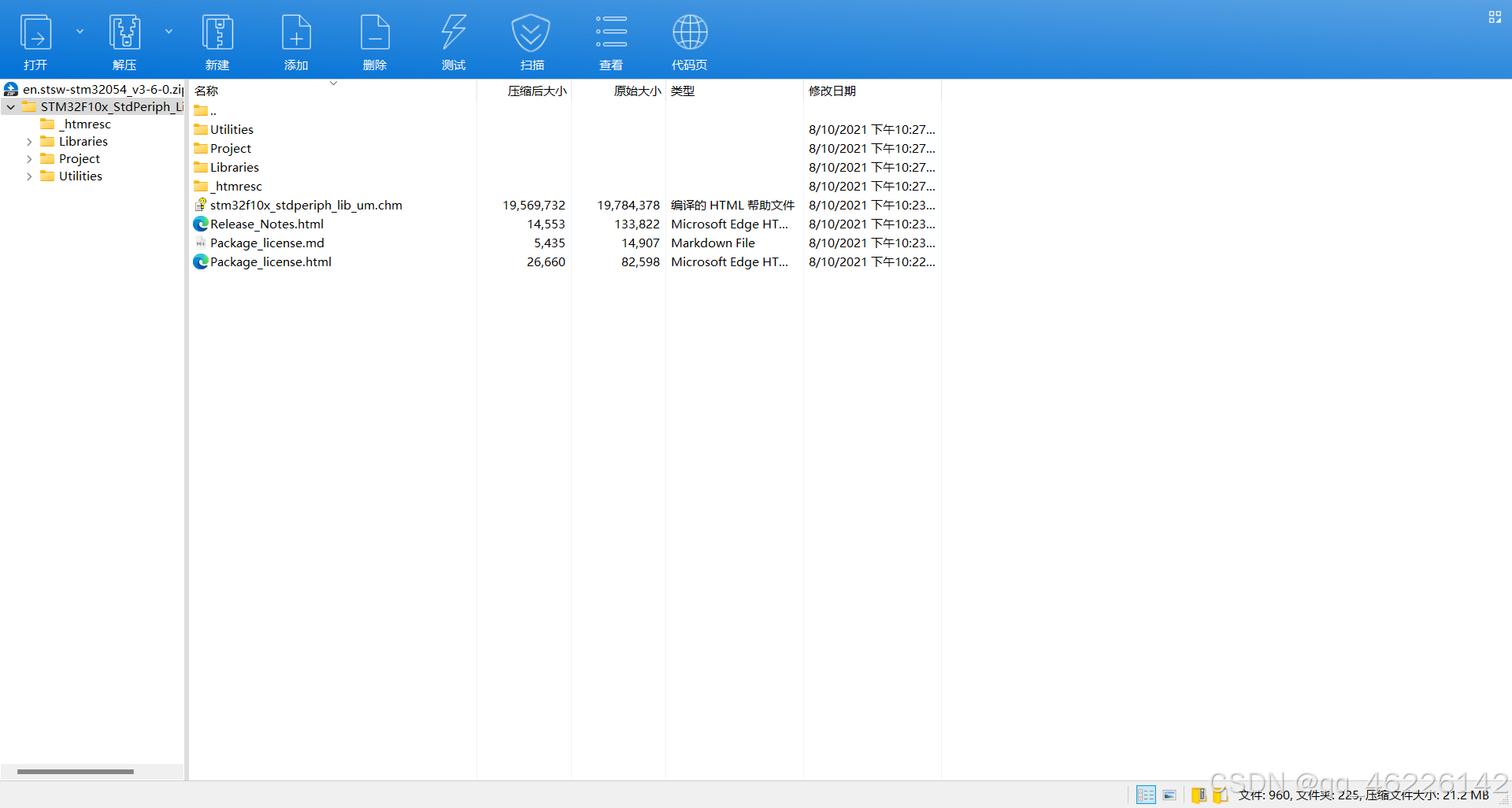

打开STM32F10x_StdPeriph_Lib_V3.6.0库文件夹，点击Libraries文件夹，在点击下面的STM32F10x_StdPeriph_Driver文件夹，找到inc、src文件两个文件复制到新建的Libraries文件夹中。

2.2coer_cm3文件准备

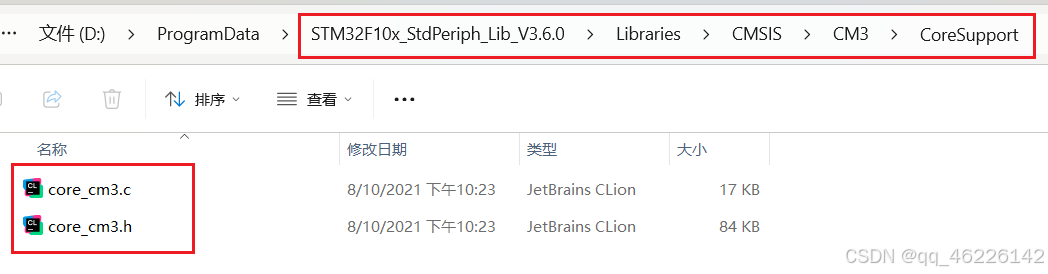

打开STM32F10x_StdPeriph_Lib_V3.6.0库文件夹，点击Libraries文件夹，在点击下面的CMSIS文件夹，继续点击下面的CM3文件夹，最后点击下面的CorSupport文件，将里面的core_cm3.c、core_cm3.h文件复制到，新建的CMSIS文件夹中。

2.3系统文件准备

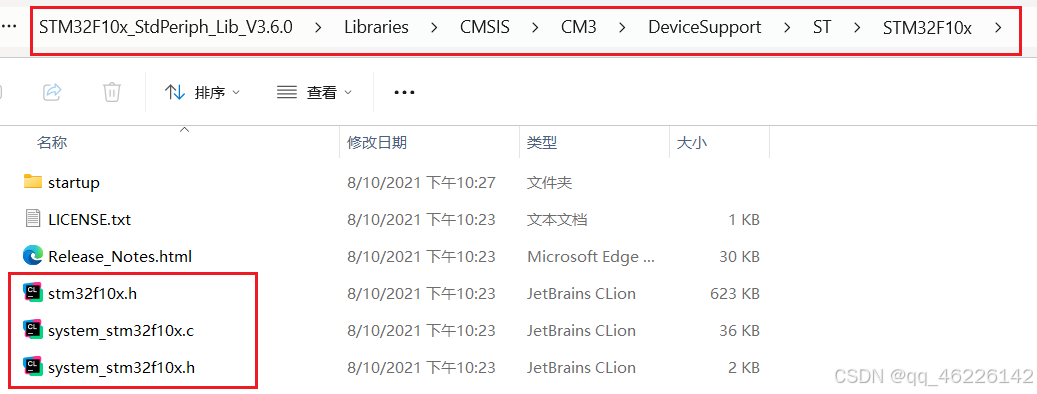

打开STM32F10x_StdPeriph_Lib_V3.6.0库文件夹，点击Libraries文件夹，在点击下面的CMSIS文件夹，继续点击下面的CM3文件夹，接着点击下面的DevicSupport文件夹，然后点击下面的ST文件夹，最后点击下面的STM32F10x文件夹，将里面的stm32f10x.h、system_stm32f10x.c、system_stm32f10x.h文件复制到，新建的CMSIS文件夹中。

2.4启动文件准备

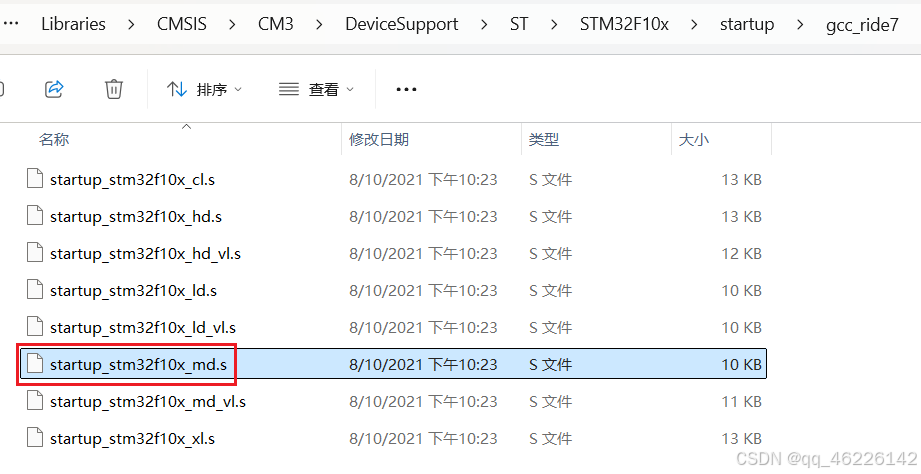

打开STM32F10x_StdPeriph_Lib_V3.6.0库文件夹，点击Libraries文件夹，在点击下面的CMSIS文件夹，继续点击下面的CM3文件夹，接着点击下面的DevicSupport文件夹，然后点击下面的ST文件夹，点击下面的STM32F10x文件夹，最后点击startup文件夹将里面startup_stm32f10x_md.s文件复制到，新建的STARTUP文件夹中。

名称	解释
arm	适用于arm编译器
gcc_ride7	适用于GCC编译器
iar	适用于iar编译器
TrueSTDIO	适用于TrueSTDIO编译器

具体选择cl还是md，需要查看数据手册，看自己芯片的存储容量，这里选择md，中等容量的启动文件。

2.5中断、stm32f10x_conf.h文件准备

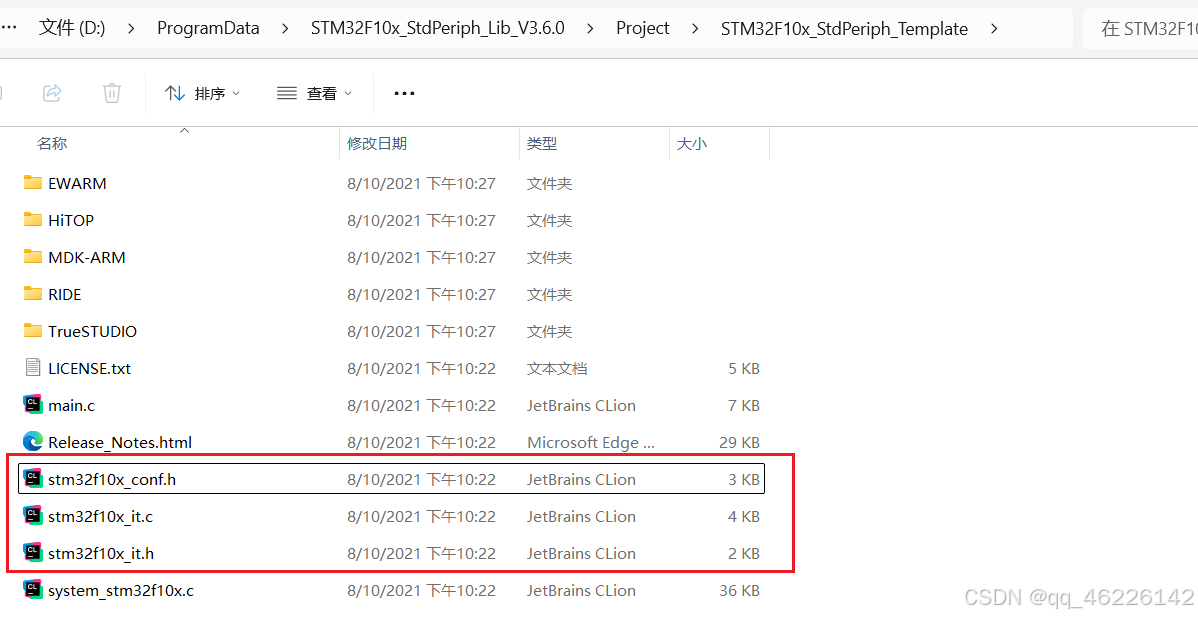

打开STM32F10x_StdPeriph_Lib_V3.6.0库文件夹，点击Project文件夹，在点击下面的STM32F10x_StdPeriph_Template文件夹，将下面的stm32f10x_conf.h、stm32f10x_it.c、stm32f10x_it.h文件复制到，新建的User文件夹中。

其中stm32f10x_it.c、stm32f10x_it.h是中断的相关函数，stm32f10x_conf.h包含了所有外设的头文件，还有断言处理语句，至此完成了STM32所需要的全部固件库、和相关文件的准备工作。

3.CLion工具链配置

打开软件，打开->设置->构建、执行、部署->工具链，输入mingw的路径（新版本的CLion有绑定的mingw，可以跳过，这个步骤主要用于编辑纯c，可以跳过）

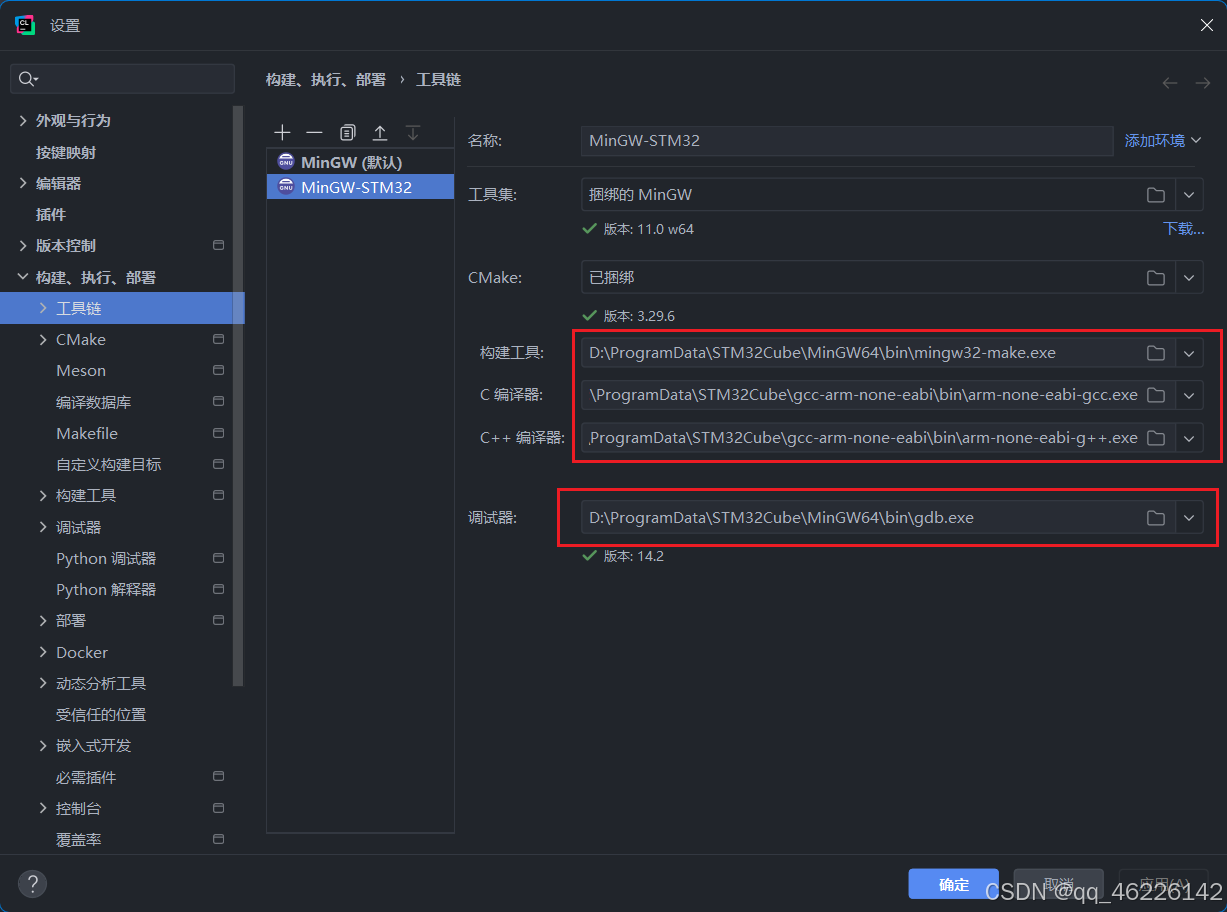

按照上一个步骤，新建一个工具链，名字叫做MinGW-STM32，其它使用捆绑默认，更改构建工具、C编译器、C++编译器，调试器的路径。其中C编译器和C++编译器使用gcc-arm-none-eabi文件夹的对应文件，将新建的MinGW-STM32工具链设置为默认。

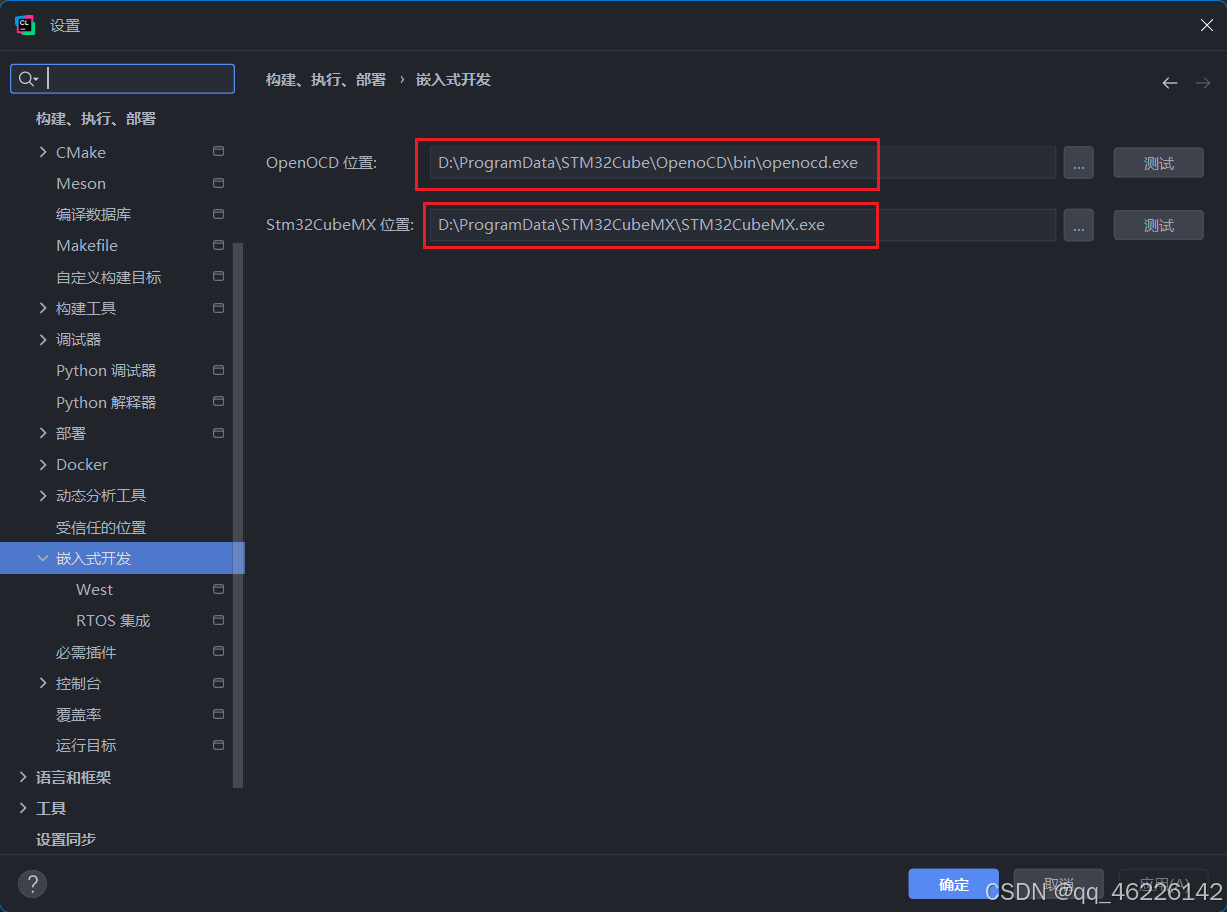

打开构建、执行、部署->嵌入式开发，设置OpenOCD和STM32CubeMX执行文件的路径（否则使用STM32CubeMX创建项目时会报错）

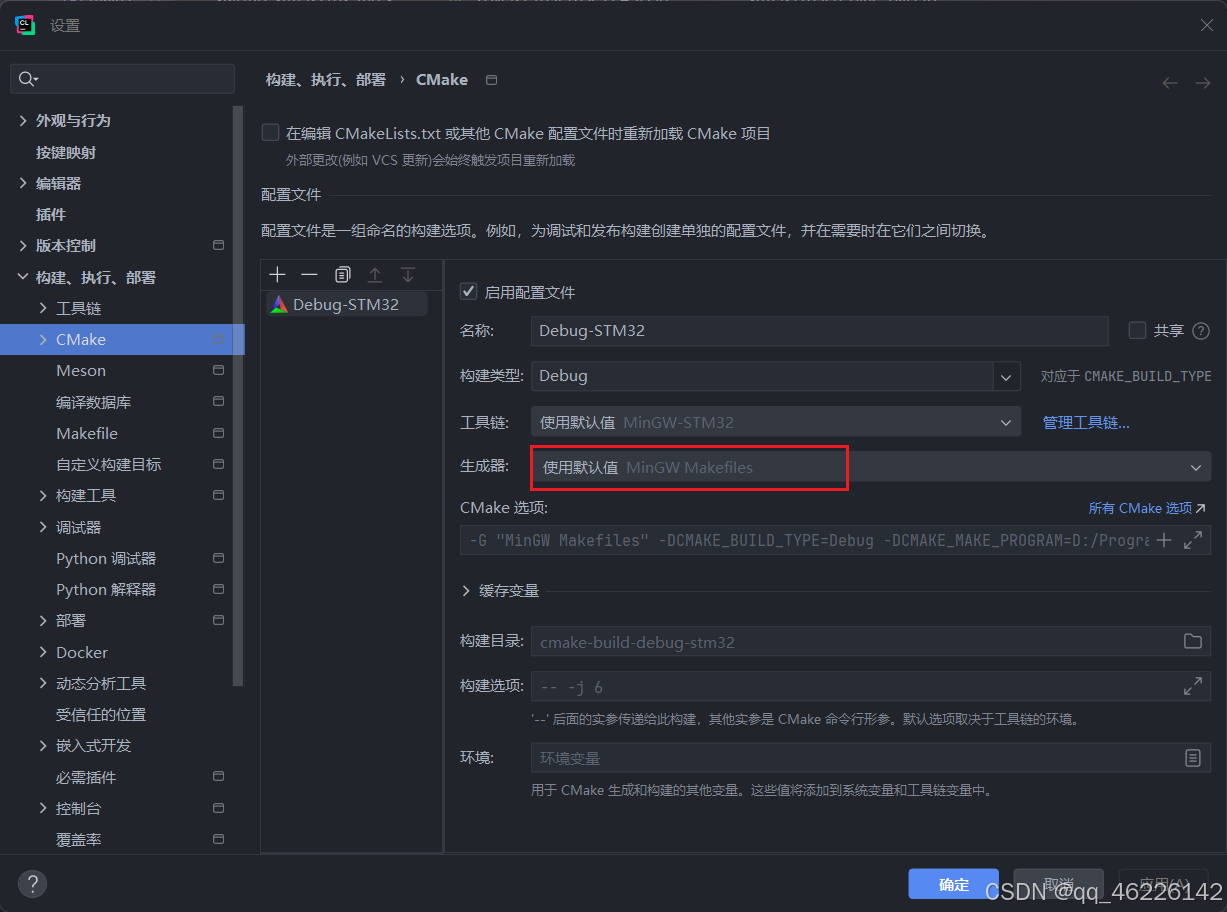

设置Debug，这里工具链选择新建的MinGW-STM32，更改名称为Debug-STM32，生成器选择MinGW Makefiles，其它保持默认

4.CubeMX生成STM32项目

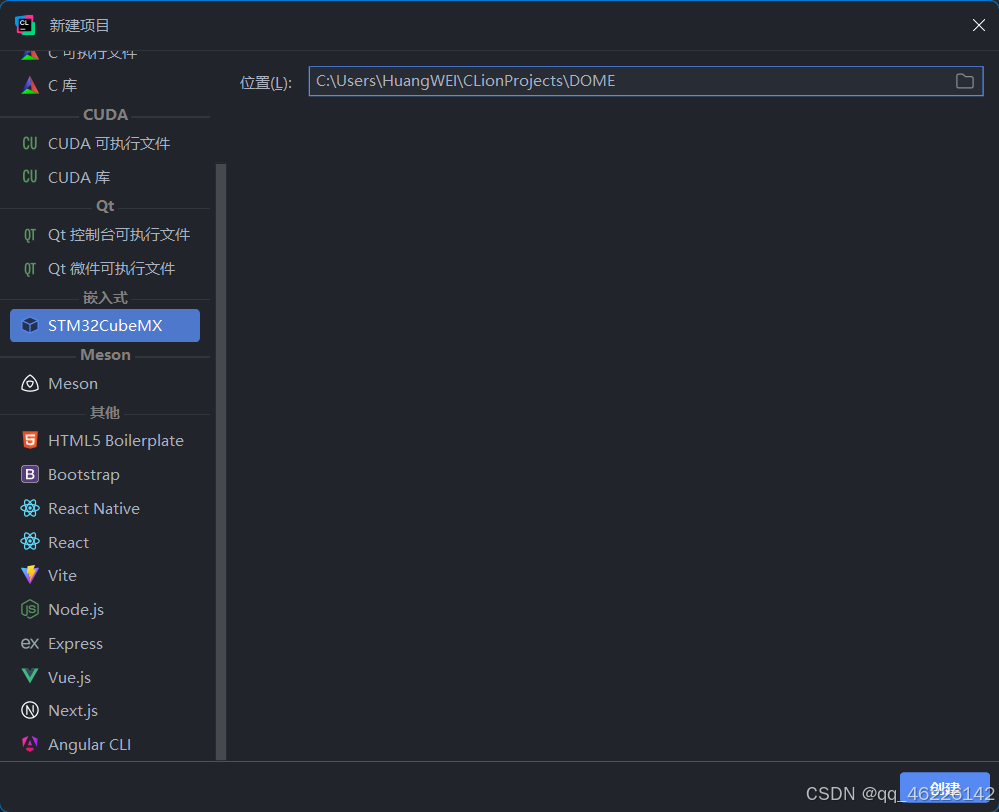

打开文件->新建->项目->嵌入式->STM32CubeMX，设置文件路径

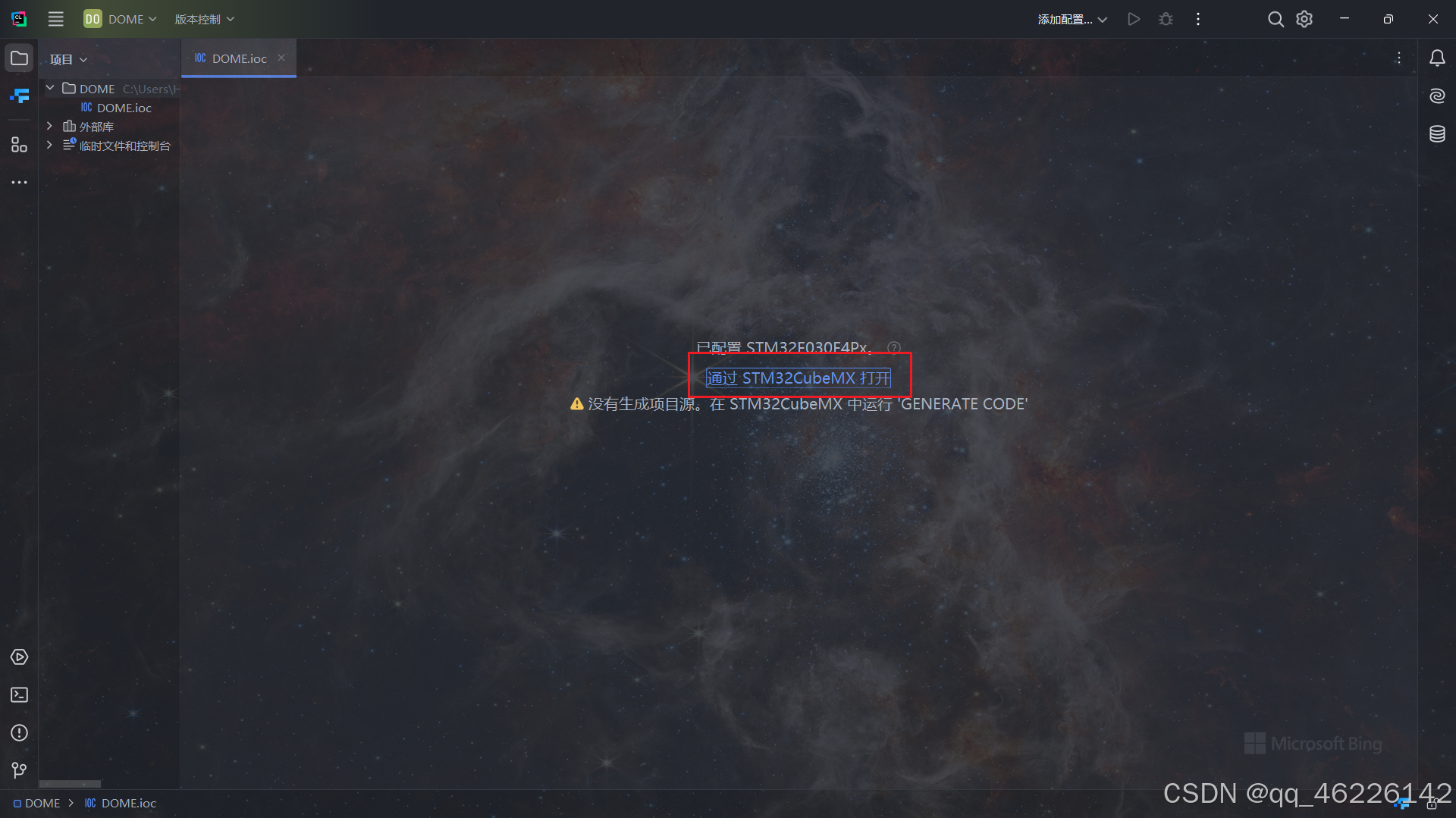

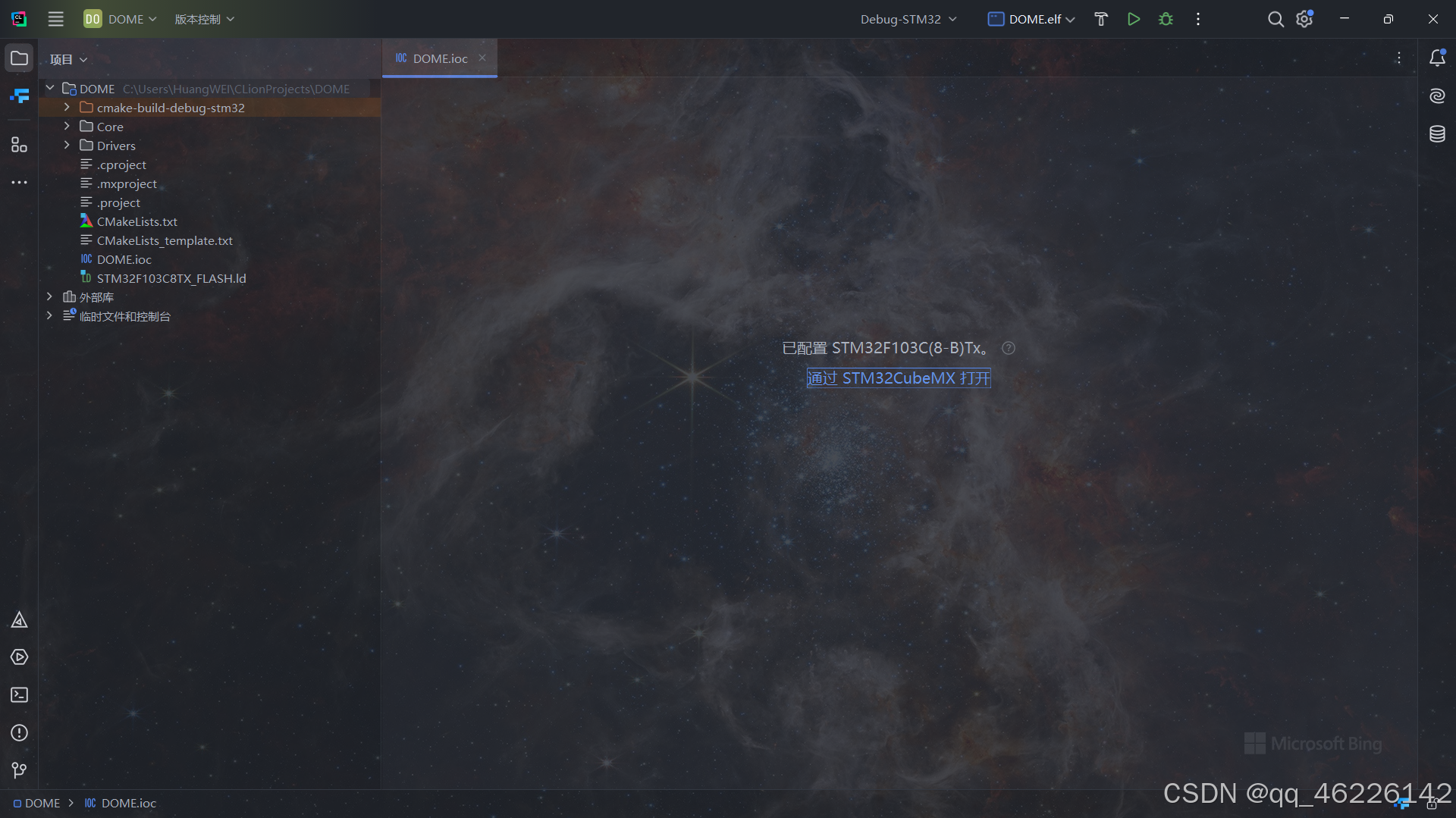

项目创建完成后，点击通过STM32CubeMX打开

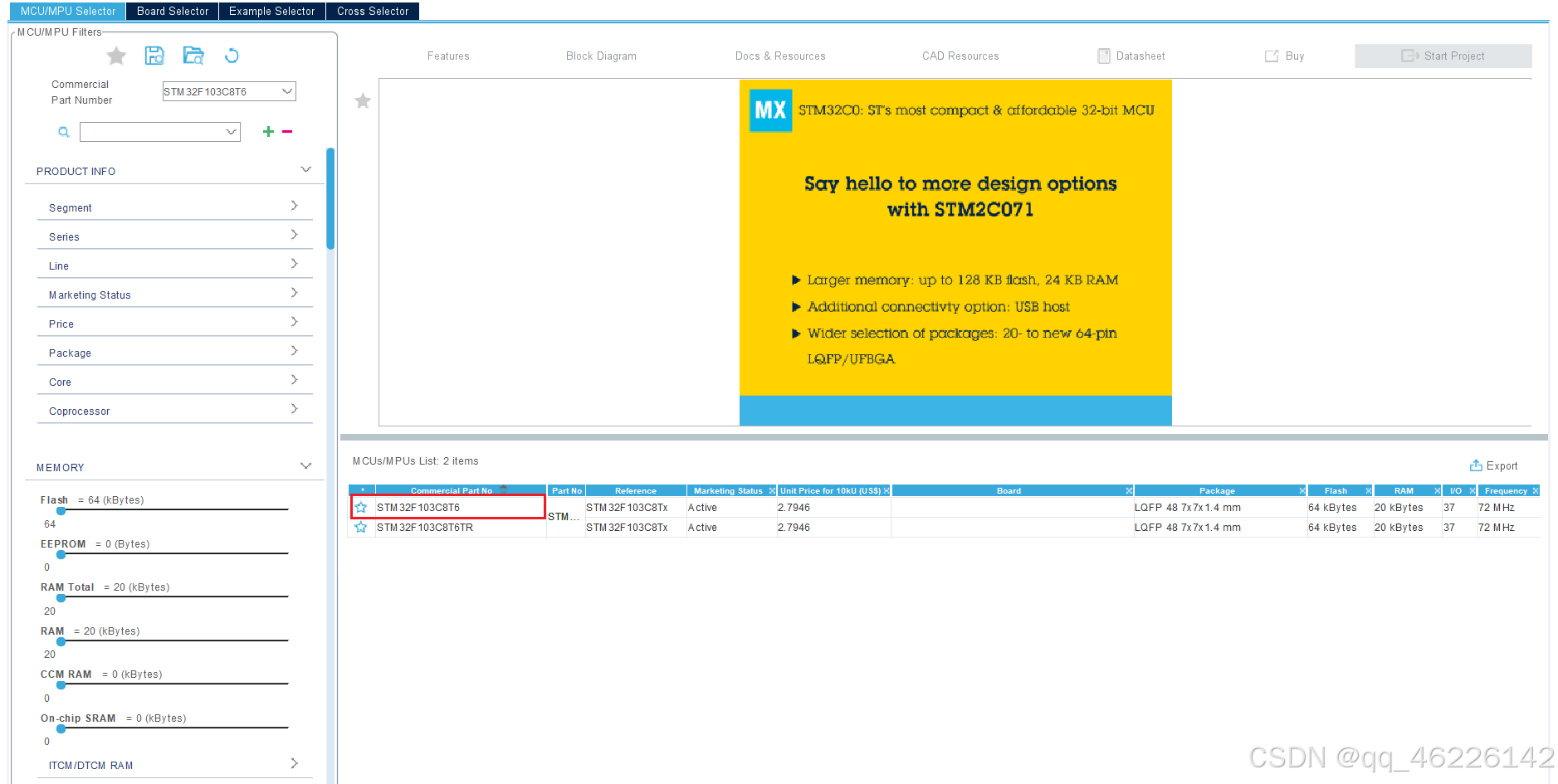

进去STM32CubeMX后，依次点击File->New Project，然后选择芯片型号，这里输入STM32F103C8T6，然后双击被框住的地方，进去芯片设置界面。

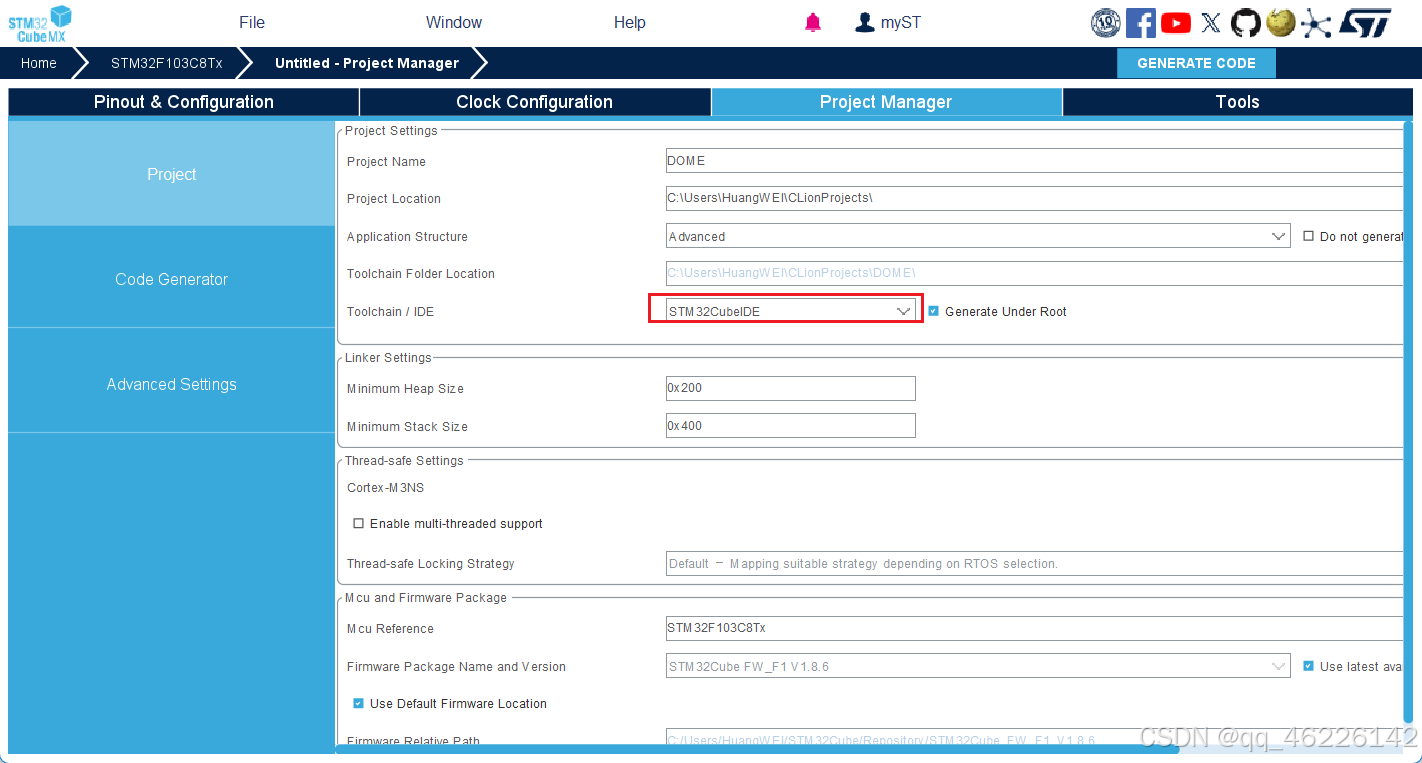

这里使用标准库开发，不需要进行任何设置（STM32CubeMX生成的相关代码均为HAL库的文件）点击Project Manager 设置工程名称，以及保存路径。IDE选择STM32CubeIDE（这里只针对新版本，老版本自行网上查找），设置完成后点右上角的GENERATE CODE，生成工程。

[!WARNING]

这里路径必须和CLion路径、名称必须完全一致，否则生成的工程不能覆盖原有工程，导致出错。

---

生成的项目如下图：

这里我们是标准库开发，需要删除Core、Drivers文件夹

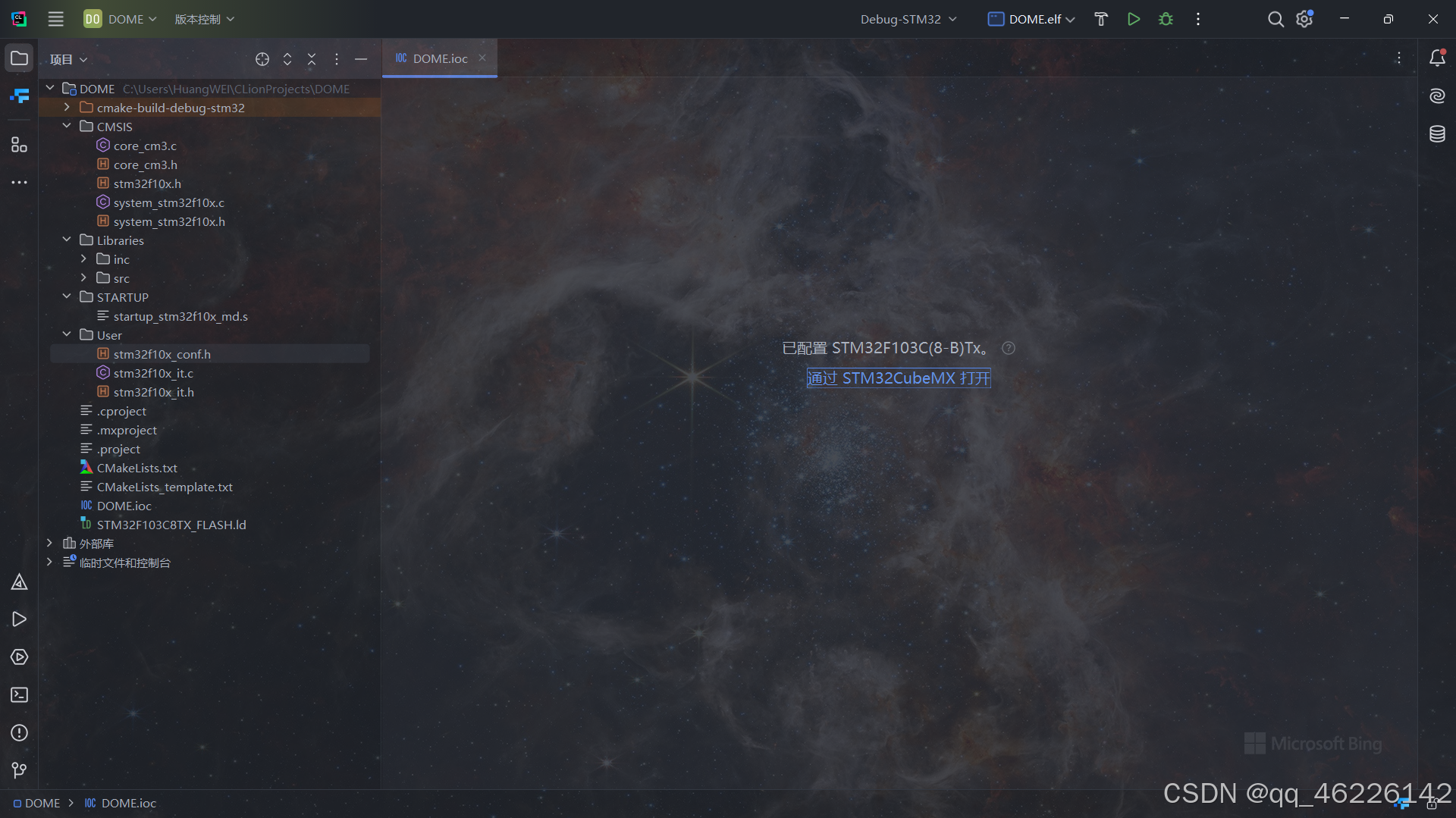

删除Core、Drivers文件后，导入之前整理准备的固件库的四个文件夹

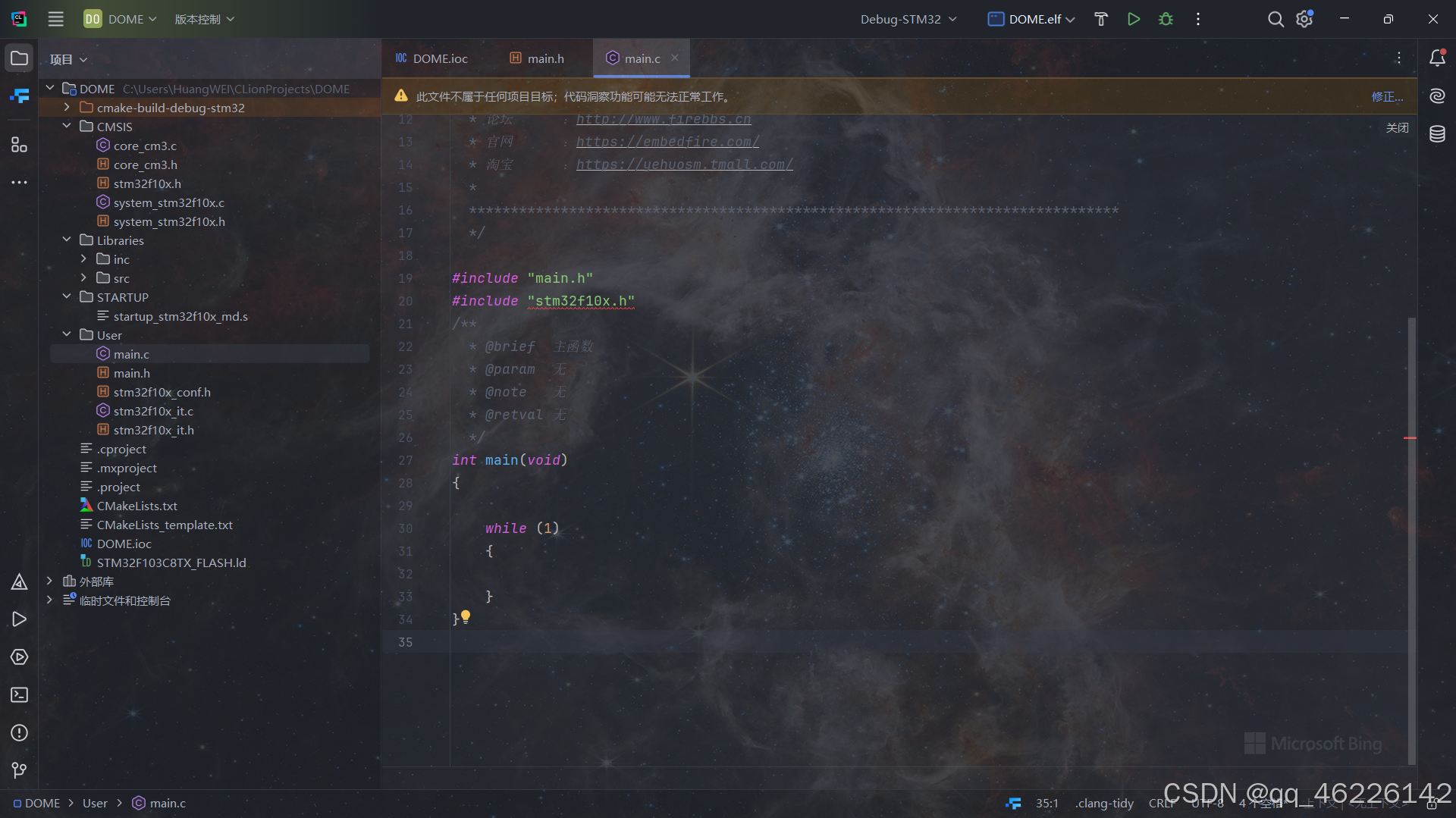

在User文件下，新建main.c和main.h文件，这个时候发现软件报错了，因为这个工程是基于CMakeLists，我们需要更改这个文件的相关设置。

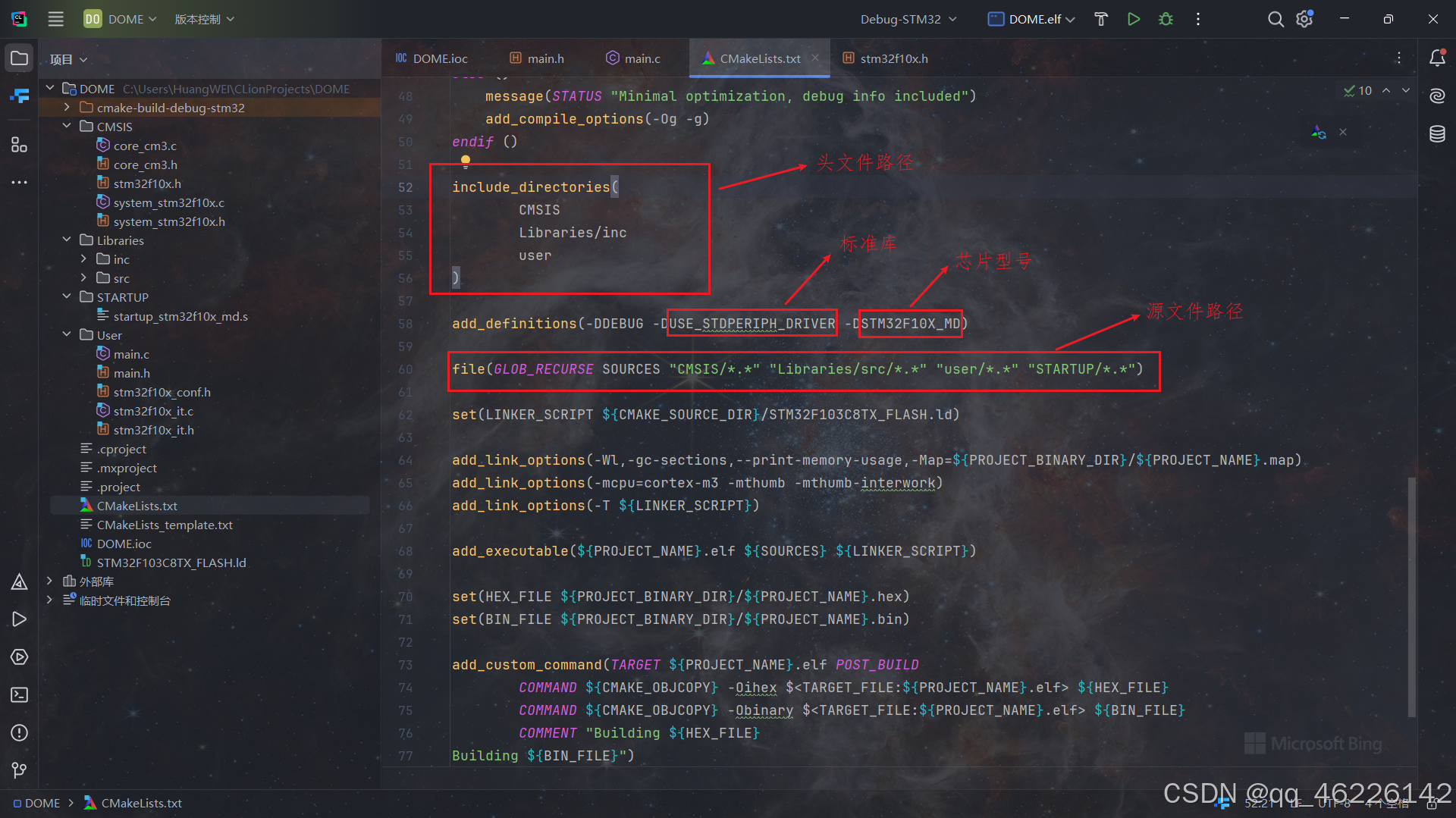

打开CMakeLists.txt文件，进行如下设置，最后点击右边的从新加载按钮，这样错误就消除了，并添加标准库和芯片板子的宏定义

USE_STDPERIPH_DRIVER   //标准库
STM32F10X_MD           //板子芯片型号
add_definitions(-DDEBUG -DUSE_STDPERIPH_DRIVER -DSTM32F10X_MD)   //CMakeLists.txt 宏定义部分，可以直接复制使用

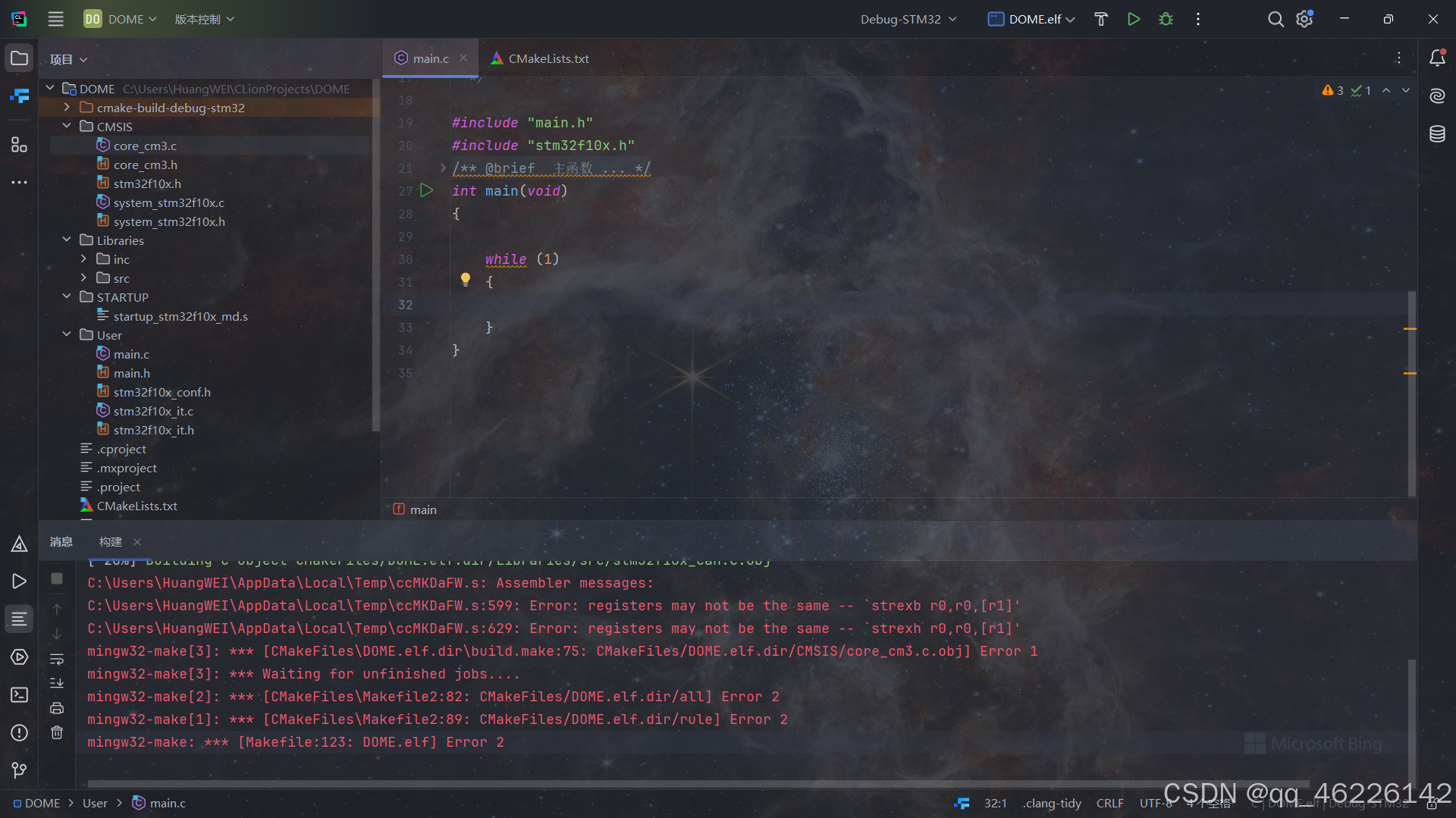

点击编译，发现新的报错，内存地址 [r1] 处尝试进行字节存储，操作失败，这是因为core_cm3.c文件的相关代码，与CLion中要求不同，需要进行更改，我直接把更换代码的链接贴出来，直接更换即可。

core_cm3.c

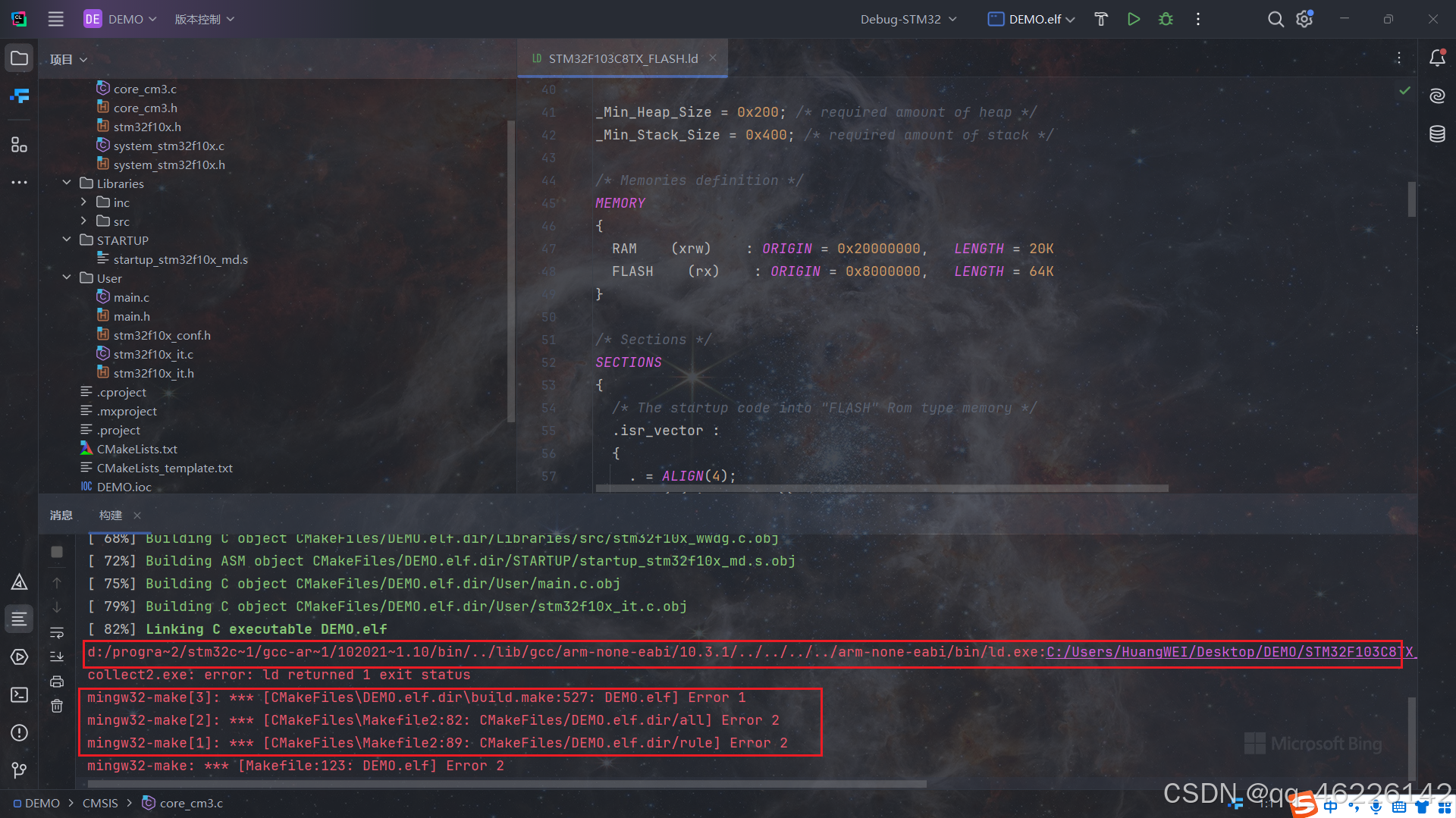

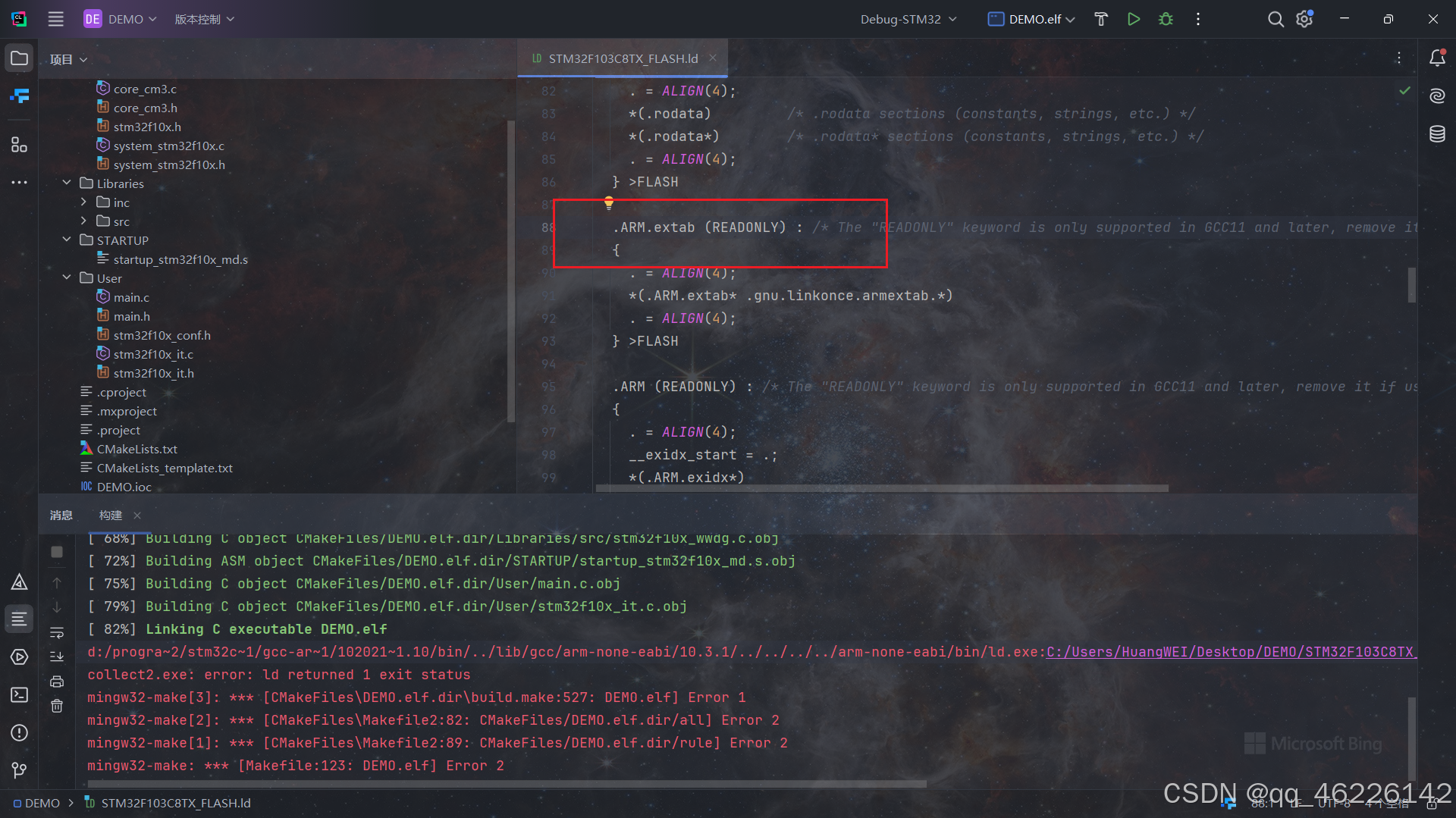

更改完成后，又发现了新的问题，提示arm-none-eabi-gcc相关问题，期初认为是版本太高，或者没有设置环境变量，但是经过一番排除后发现都没有问题，于是点击报错链接，发现是STM32F103C8TX——FLASH.ld文件的某个位置报错。

[!IMPORTANT]

链接脚本文件：用于指导编译器如何组织生成的代码和数据，以及如何在微控制器的存储器中分配空间。它是在使用GNU工具链（如GCC编译器）进行STM32F103C8Tx微控制器的裸机编程时使用的一个重要文件。

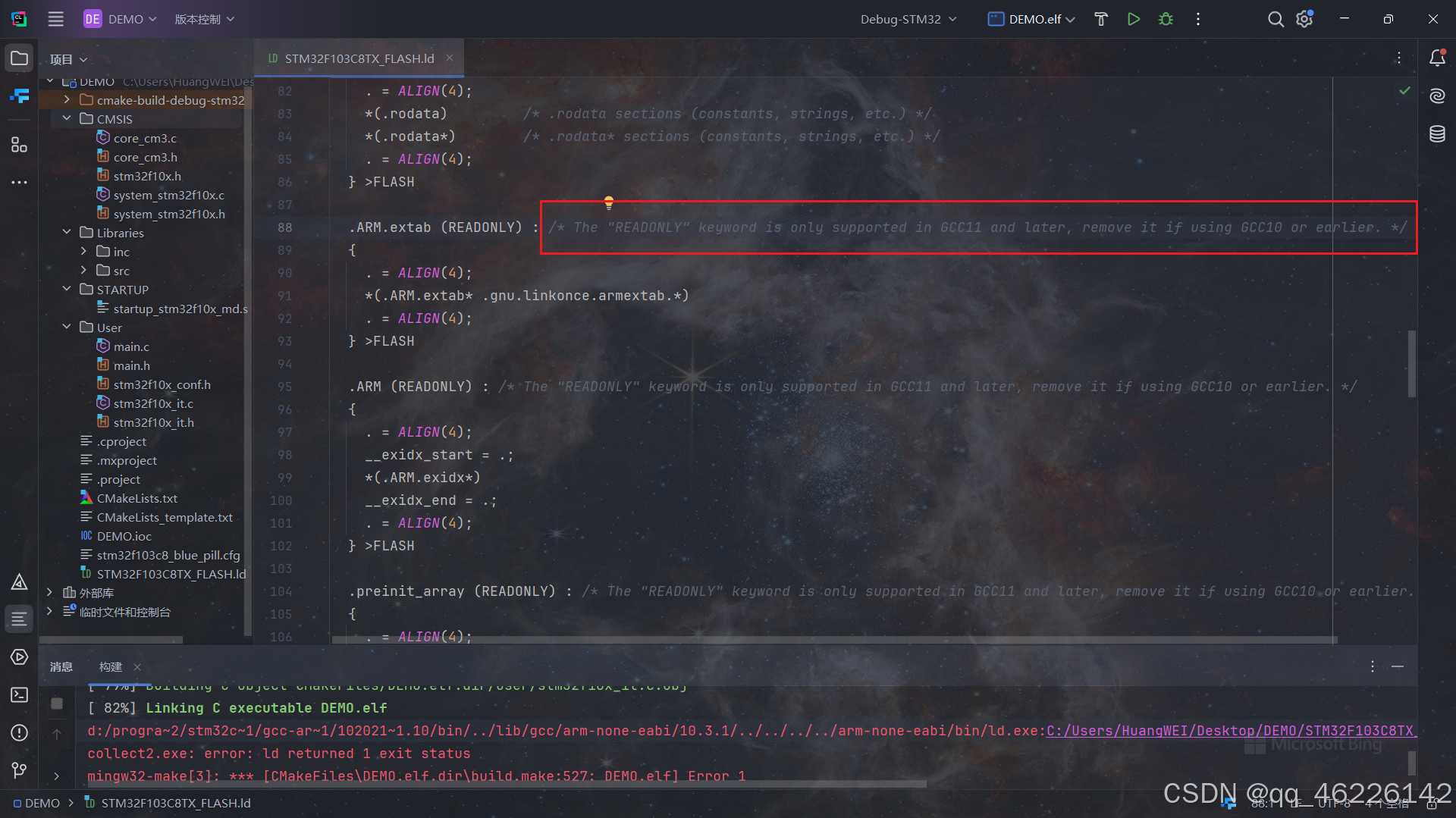

于是各种开始在网上，查资料，试图解决问题，但是查询无果后，既然问题出在这个链接文件上，就仔细分析这个链接文件，然后代码注释的后面发现了这样一段注释。意思就是说“READONLY” 关键字仅在 GCC11 及更高版本中受支持，如果使用 GCC10 或更早版本，请将其删除。

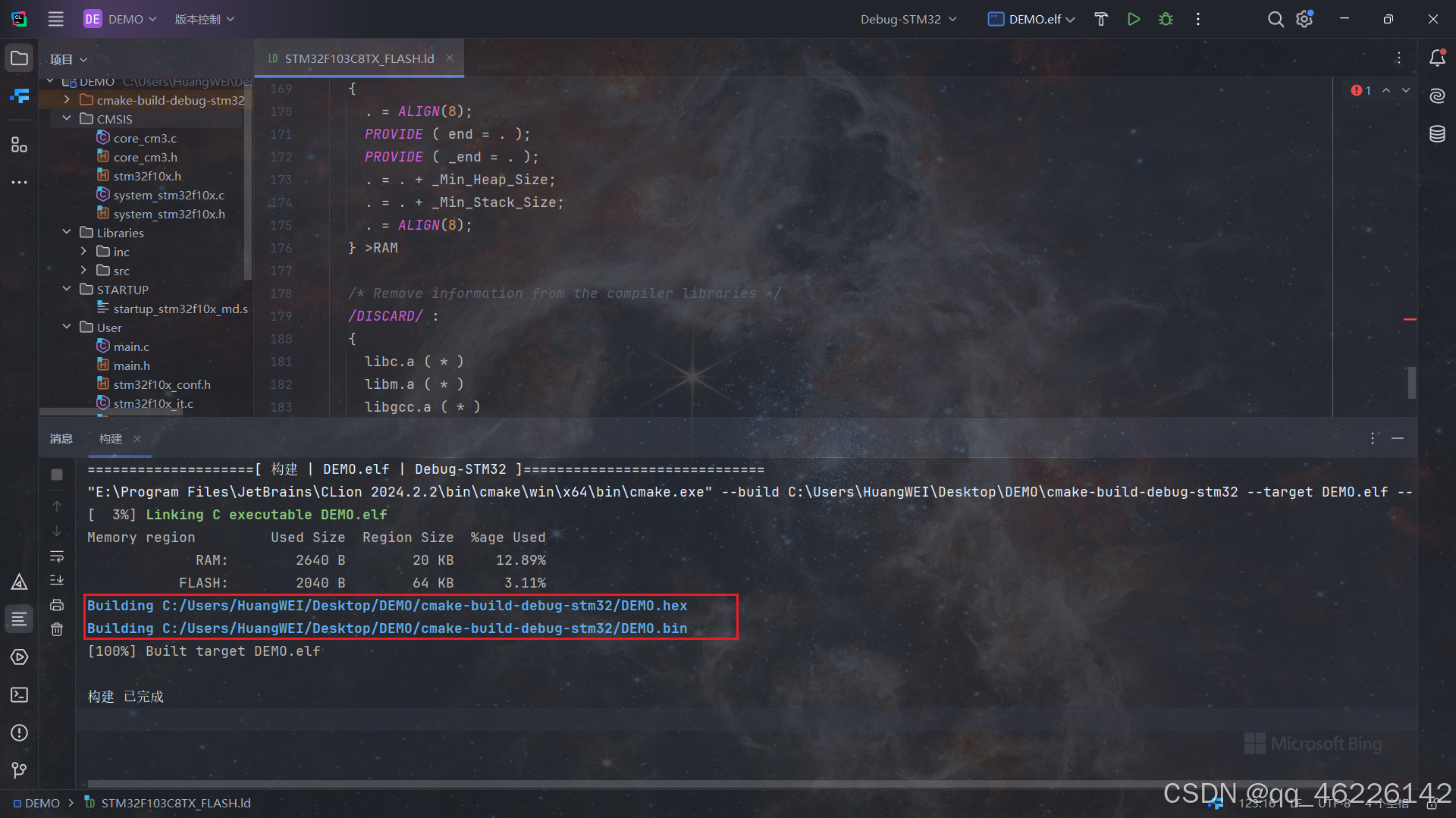

然后备份了一下工程，就试着删除了一下“READONLY” 这个关键字，然后果然，编译就通过了，可以看到以及成功的生成了.bin和.hex文件，证明编译已经通过了。

[!CAUTION]

复盘原因时，发现了arm-none-eabi-gcc版本是10.3.1的，所以编译时链接脚本文件会报错，因为识别不了“READONLY” 这个关键字，版本不够高。但是之前配置时，也没有出现过这种情况。所以还得分析根本原因，于是我找到了之前配置成功的项目，对比了一下有了重大发现，贴图如下：

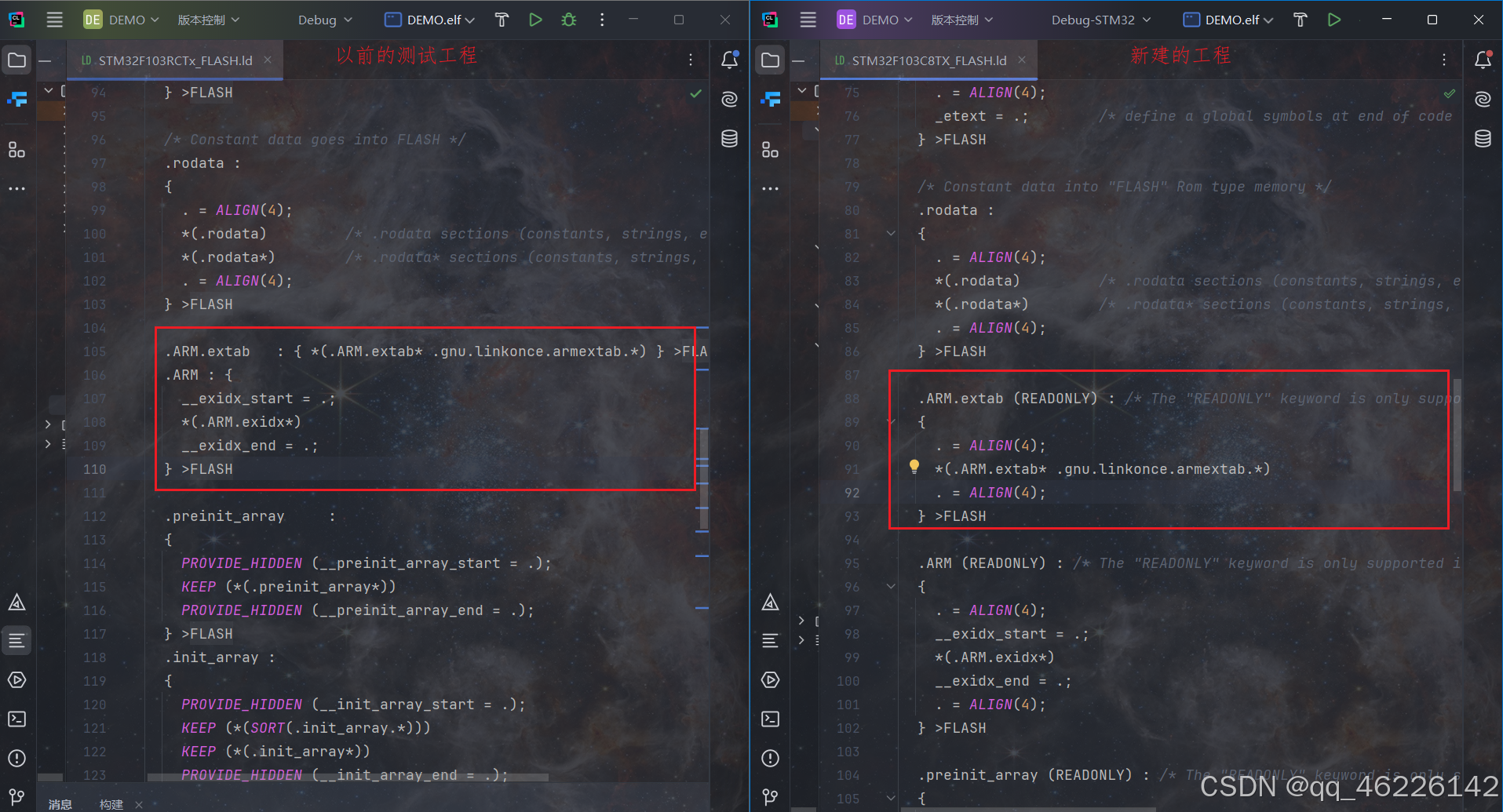

不难发现，两者有很大的不同，老版没有“READONLY” 关键字，还有很多语句和写法上也相差很大。那么造成差异的原因是什么，这个链接文件是由STM32CubeMX直接生成的，不难猜测是版本差异，之前的工程都是用老版本生成的链接文件，这一次使用的是最新版的STM32CubeMX生成的版本为6.12，那么也就是说，后面使用6.12及其以上的版本，如果GCC版本不在11以上，都要删除“READONLY” 这个关键字。

如果不想麻烦，这里也提供原始版本的链接文件的相关代码，可以复制直接使用。

/*
******************************************************************************
**

**  File        : LinkerScript.ld
**
**  Author		: Auto-generated by System Workbench for STM32
**
**  Abstract    : Linker script for STM32F103C8Tx series
**                64Kbytes FLASH and 20Kbytes RAM
**
**                Set heap size, stack size and stack location according
**                to application requirements.
**
**                Set memory bank area and size if external memory is used.
**
**  Target      : STMicroelectronics STM32
**
**  Distribution: The file is distributed “as is,” without any warranty
**                of any kind.
**
*****************************************************************************
** @attention
**
** <h2><center>&copy; COPYRIGHT(c) 2019 STMicroelectronics</center></h2>
**
** Redistribution and use in src and binary forms, with or without modification,
** are permitted provided that the following conditions are met:
**   1. Redistributions of src code must retain the above copyright notice,
**      this list of conditions and the following disclaimer.
**   2. Redistributions in binary form must reproduce the above copyright notice,
**      this list of conditions and the following disclaimer in the documentation
**      and/or other materials provided with the distribution.
**   3. Neither the name of STMicroelectronics nor the names of its contributors
**      may be used to endorse or promote products derived from this software
**      without specific prior written permission.
**
** THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS"
** AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE
** IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE
** DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDER OR CONTRIBUTORS BE LIABLE
** FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL
** DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR
** SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER
** CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY,
** OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE
** OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
**
*****************************************************************************
*/

/* Entry Point */
ENTRY(Reset_Handler)

/* Highest address of the user mode stack */
_estack = 0x20005000;    /* end of RAM */
/* Generate a link error if heap and stack don't fit into RAM */
_Min_Heap_Size = 0x200;      /* required amount of heap  */
_Min_Stack_Size = 0x400; /* required amount of stack */

/* Specify the memory areas */
MEMORY
{
RAM (xrw)      : ORIGIN = 0x20000000, LENGTH = 20K
FLASH (rx)      : ORIGIN = 0x8000000, LENGTH = 64K
}

/* Define output sections */
SECTIONS
{
  /* The startup code goes first into FLASH */
  .isr_vector :
  {
    . = ALIGN(4);
    KEEP(*(.isr_vector)) /* Startup code */
    . = ALIGN(4);
  } >FLASH

  /* The program code and other data goes into FLASH */
  .text :
  {
    . = ALIGN(4);
    *(.text)           /* .text sections (code) */
    *(.text*)          /* .text* sections (code) */
    *(.glue_7)         /* glue arm to thumb code */
    *(.glue_7t)        /* glue thumb to arm code */
    *(.eh_frame)

    KEEP (*(.init))
    KEEP (*(.fini))

    . = ALIGN(4);
    _etext = .;        /* define a global symbols at end of code */
  } >FLASH

  /* Constant data goes into FLASH */
  .rodata :
  {
    . = ALIGN(4);
    *(.rodata)         /* .rodata sections (constants, strings, etc.) */
    *(.rodata*)        /* .rodata* sections (constants, strings, etc.) */
    . = ALIGN(4);
  } >FLASH

  .ARM.extab   : { *(.ARM.extab* .gnu.linkonce.armextab.*) } >FLASH
  .ARM : {
    __exidx_start = .;
    *(.ARM.exidx*)
    __exidx_end = .;
  } >FLASH

  .preinit_array     :
  {
    PROVIDE_HIDDEN (__preinit_array_start = .);
    KEEP (*(.preinit_array*))
    PROVIDE_HIDDEN (__preinit_array_end = .);
  } >FLASH
  .init_array :
  {
    PROVIDE_HIDDEN (__init_array_start = .);
    KEEP (*(SORT(.init_array.*)))
    KEEP (*(.init_array*))
    PROVIDE_HIDDEN (__init_array_end = .);
  } >FLASH
  .fini_array :
  {
    PROVIDE_HIDDEN (__fini_array_start = .);
    KEEP (*(SORT(.fini_array.*)))
    KEEP (*(.fini_array*))
    PROVIDE_HIDDEN (__fini_array_end = .);
  } >FLASH

  /* used by the startup to initialize data */
  _sidata = LOADADDR(.data);

  /* Initialized data sections goes into RAM, load LMA copy after code */
  .data :
  {
    . = ALIGN(4);
    _sdata = .;        /* create a global symbol at data start */
    *(.data)           /* .data sections */
    *(.data*)          /* .data* sections */

    . = ALIGN(4);
    _edata = .;        /* define a global symbol at data end */
  } >RAM AT> FLASH


  /* Uninitialized data section */
  . = ALIGN(4);
  .bss :
  {
    /* This is used by the startup in order to initialize the .bss secion */
    _sbss = .;         /* define a global symbol at bss start */
    __bss_start__ = _sbss;
    *(.bss)
    *(.bss*)
    *(COMMON)

    . = ALIGN(4);
    _ebss = .;         /* define a global symbol at bss end */
    __bss_end__ = _ebss;
  } >RAM

  /* User_heap_stack section, used to check that there is enough RAM left */
  ._user_heap_stack :
  {
    . = ALIGN(8);
    PROVIDE ( end = . );
    PROVIDE ( _end = . );
    . = . + _Min_Heap_Size;
    . = . + _Min_Stack_Size;
    . = ALIGN(8);
  } >RAM



  /* Remove information from the standard libraries */
  /DISCARD/ :
  {
    libc.a ( * )
    libm.a ( * )
    libgcc.a ( * )
  }

  .ARM.attributes 0 : { *(.ARM.attributes) }
}
————————————————

5.烧录配置

5.1添加烧录配置（OpenOCD）

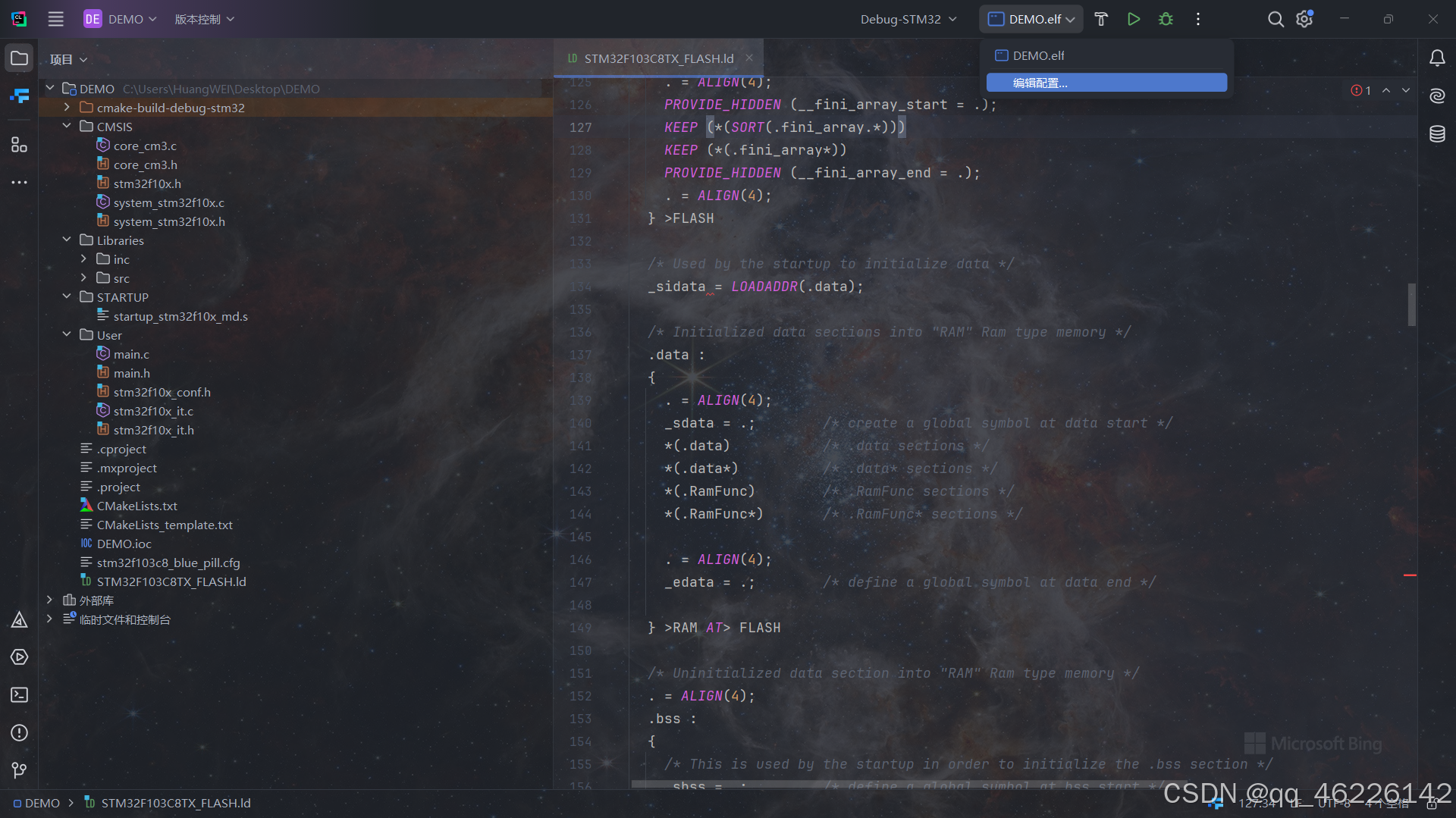

点击，编辑配置选项

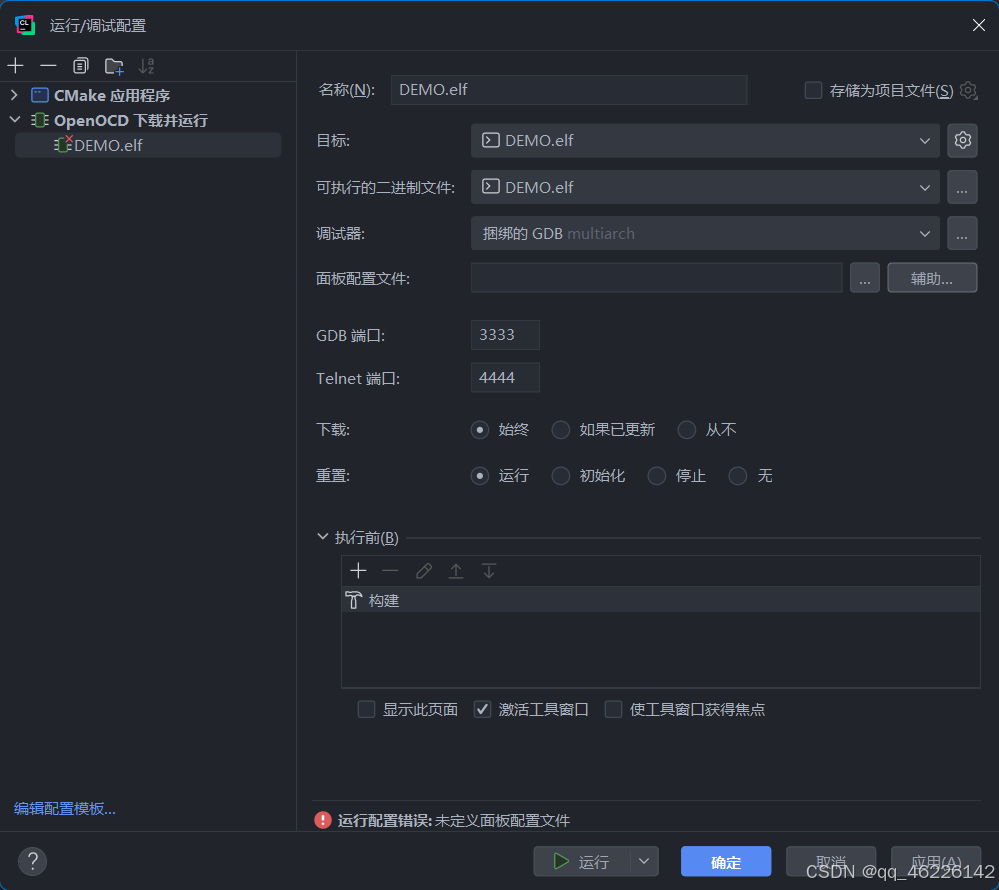

在弹出的对话框，中点击左上角+，选择添加配置。找到OpenOCD下载并运行选项，添加该选项

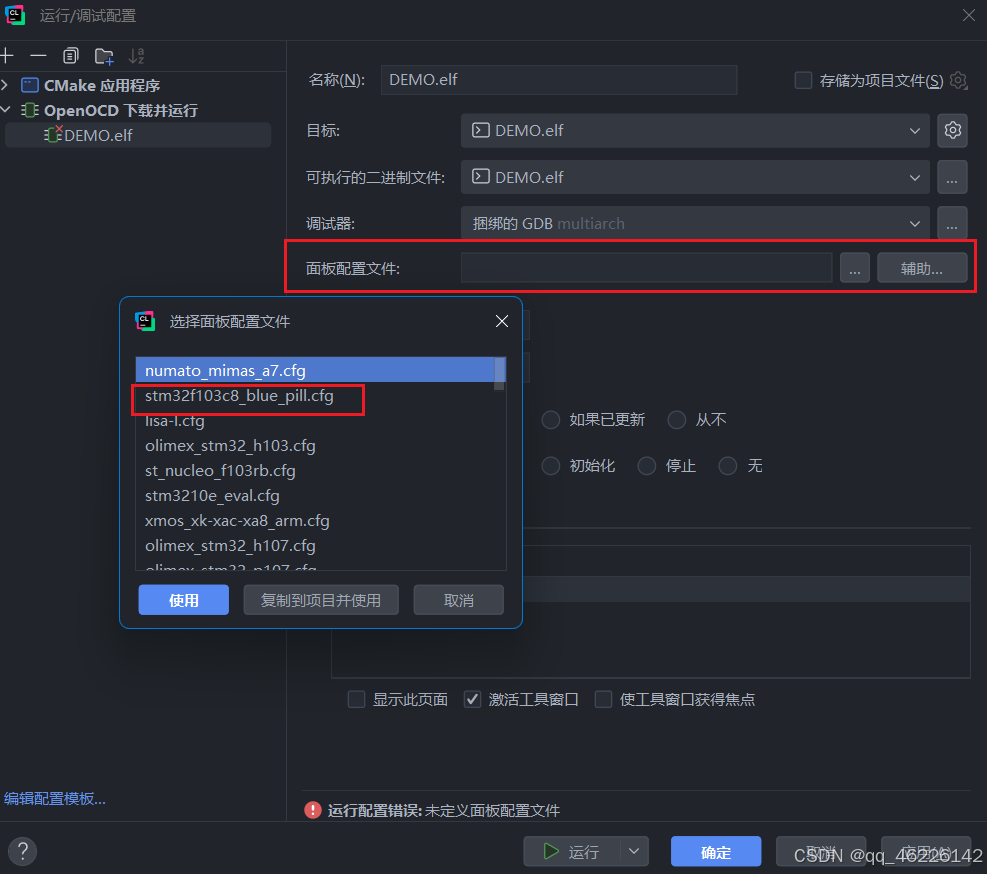

点击面版配置文件选择后面的辅助，弹出的对话框，选择stm32f103c8_blue_pill.cfg文件，点击复制到项目并使用按钮

5.2配置cfg文件

打开刚才的stm32f103c8_blue_pill.cfg，将下面代码，复制到下面

# SPDX-License-Identifier: GPL-2.0-or-later

# STM32F103C8 "Blue Pill"

adapter driver cmsis-dap
#source [find interface/cmsis-dap.cfg]
transport select swd
# 0x10000 = 64K Flash Size
set FLASH_SIZE 0x20000
source [find target/stm32f1x.cfg]
# download speed = 10MHz
adapter speed 10000

前两行设置了仿真器的类型和接口，下面几行指定了Flash大小、芯片类型、下载速度等，如果这些参数不一样可以根据实际情况更改以下文件

如果对自己的芯片不知道怎么设置，可以参考OpenOCD自带的一系列配置文件，路径在OpenOCD安装目录的share\openocd\scripts下：

只需要关注这几个目录：

• board：板卡配置，各种官方板卡
• interface：仿真器类型配置，比如ST-Link、CMSIS-DAP等都在里面
• target：芯片类型配置，STM32F1xx、STM32L0XX等等都在里面

5.3编写测试程序

新建main.c、main.h文件，并编写简单点灯测试程序

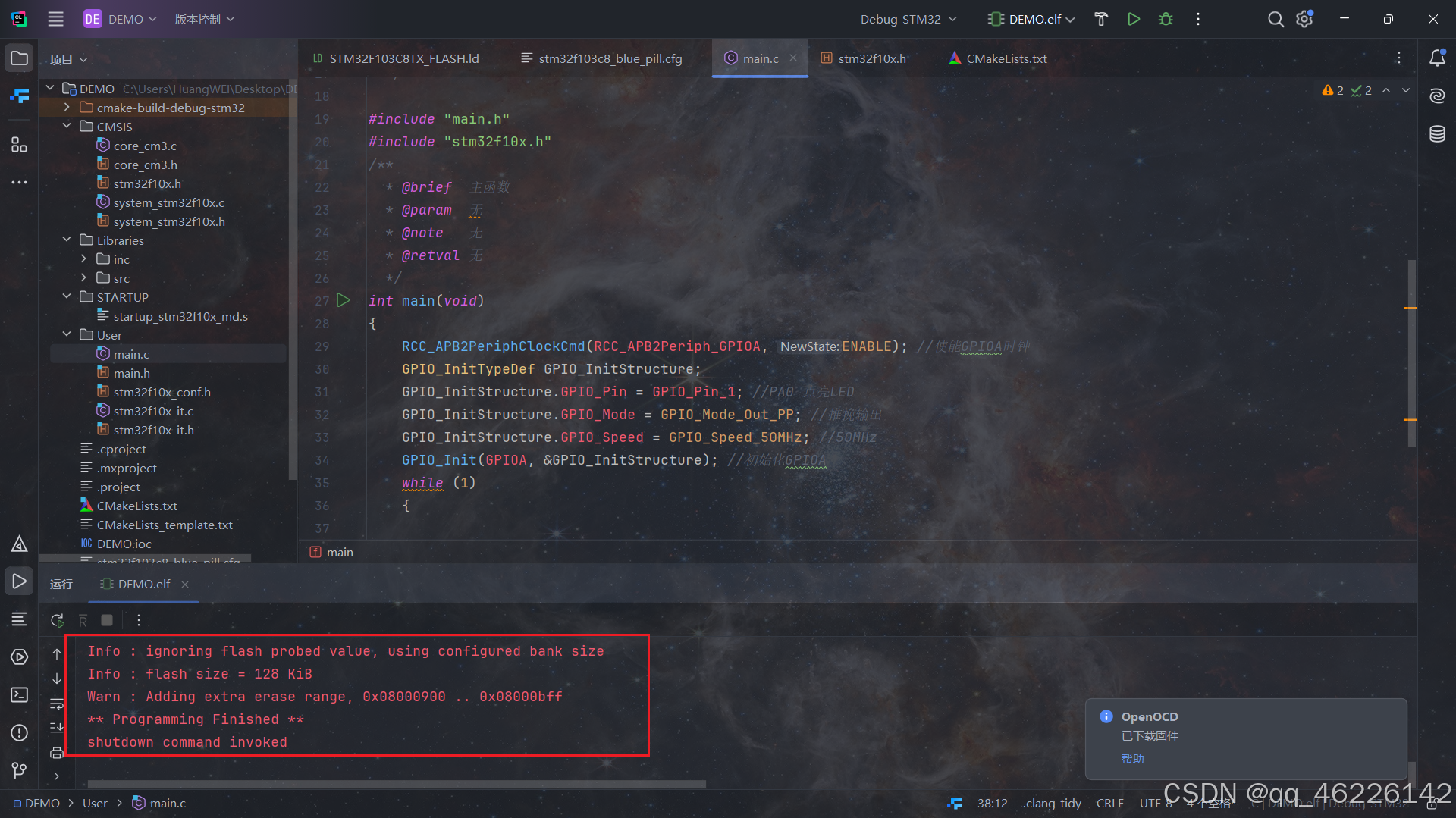

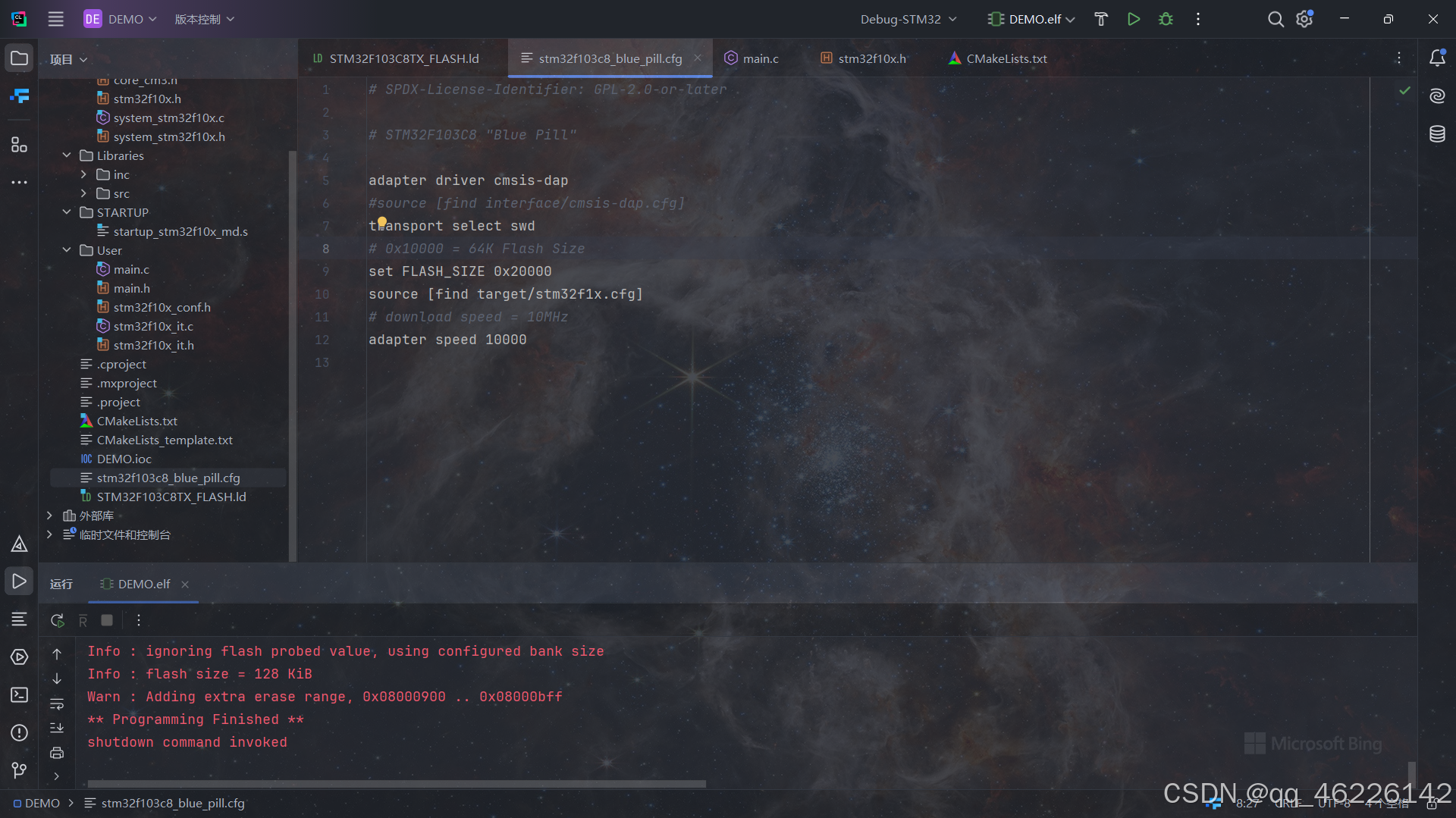

5.4下载烧录

6.调试配置

6.1添加GDB服务器

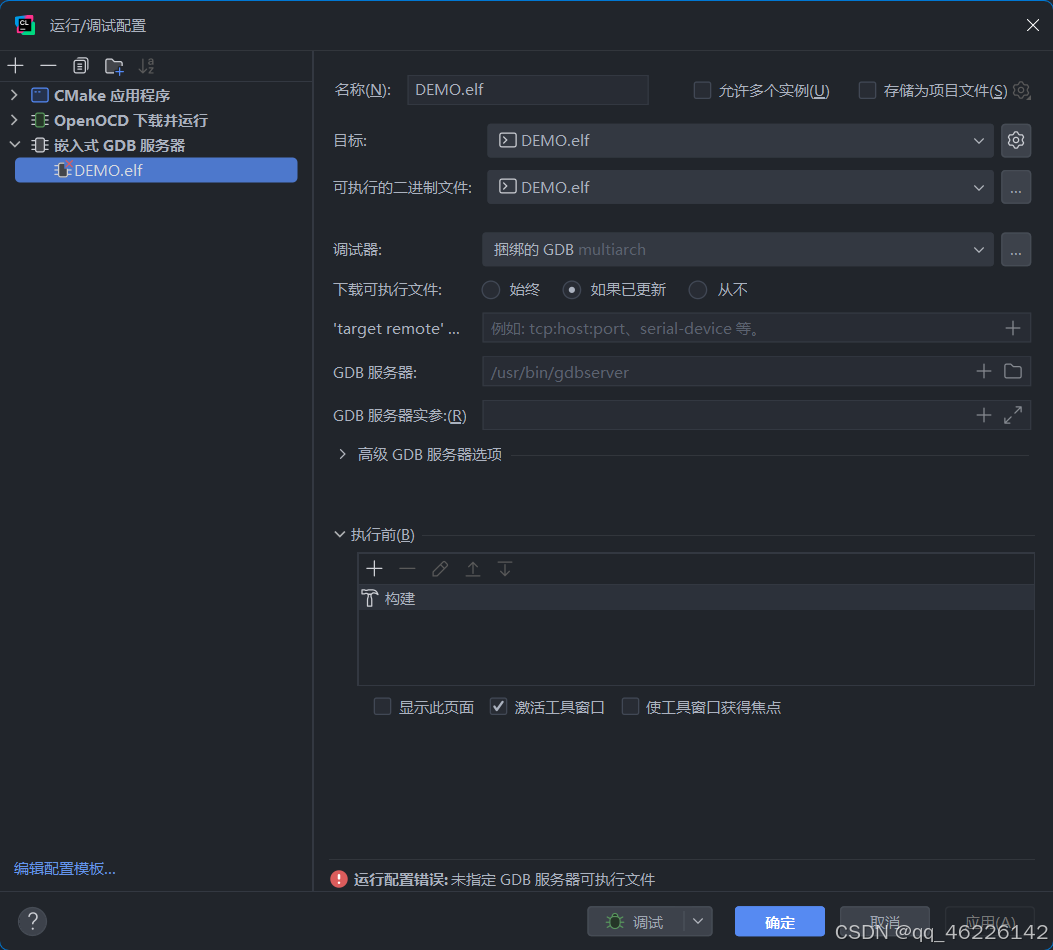

点击，编辑配置选项，在弹出的对话框，中点击左上角+，选择添加配置。找到嵌入式GDB服务器选项，添加该选项

6.2配置GDB服务器

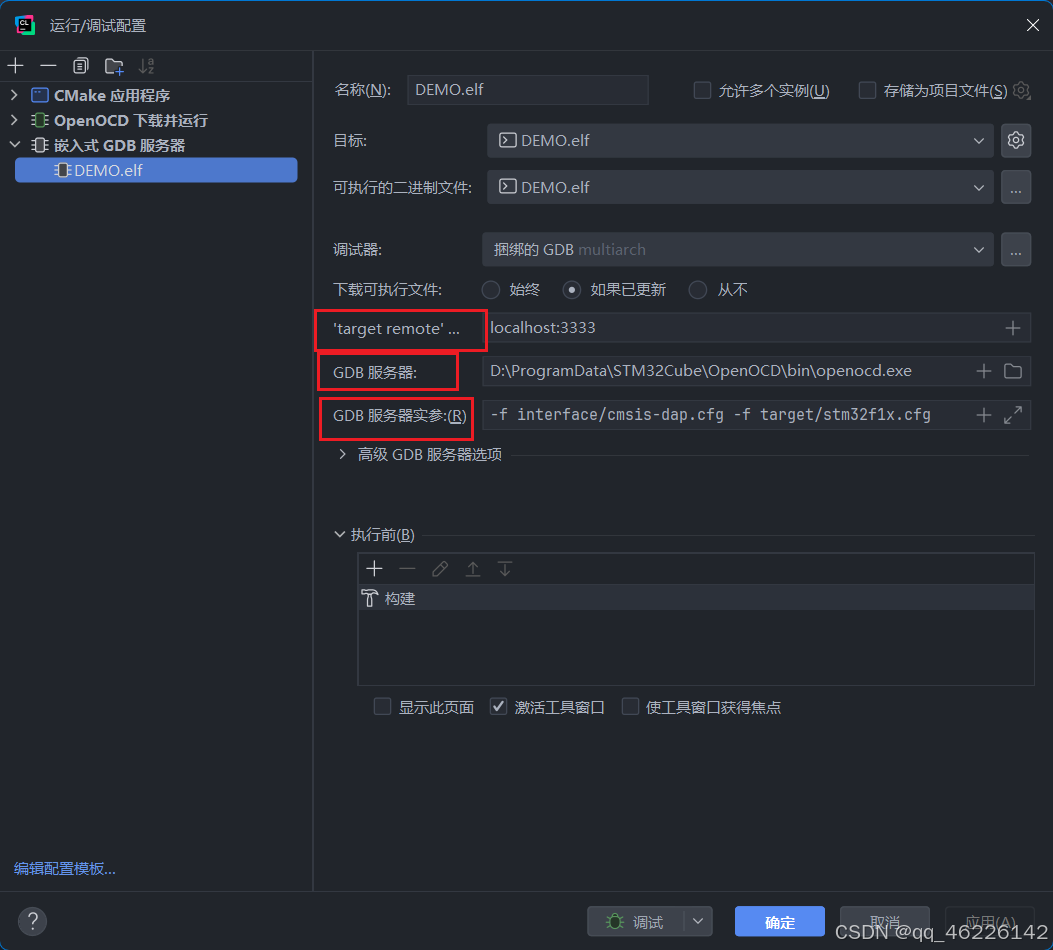

按下图配置

target remote（远程目标）：localhost:3333（其中3333为OpenOCD端口号），据情况自行设置，默认为3333

GDB服务器：OpenOCD.exe文件的路径地址

GDB服务器实参：第一个是打开对应仿真器的.cfg文件，第二个是打开对应的芯片板子型号的.cfg文件（据情况自行设置，本套设置，适用于STM32F103C8T6野火开发板）

6.3外设文件添加

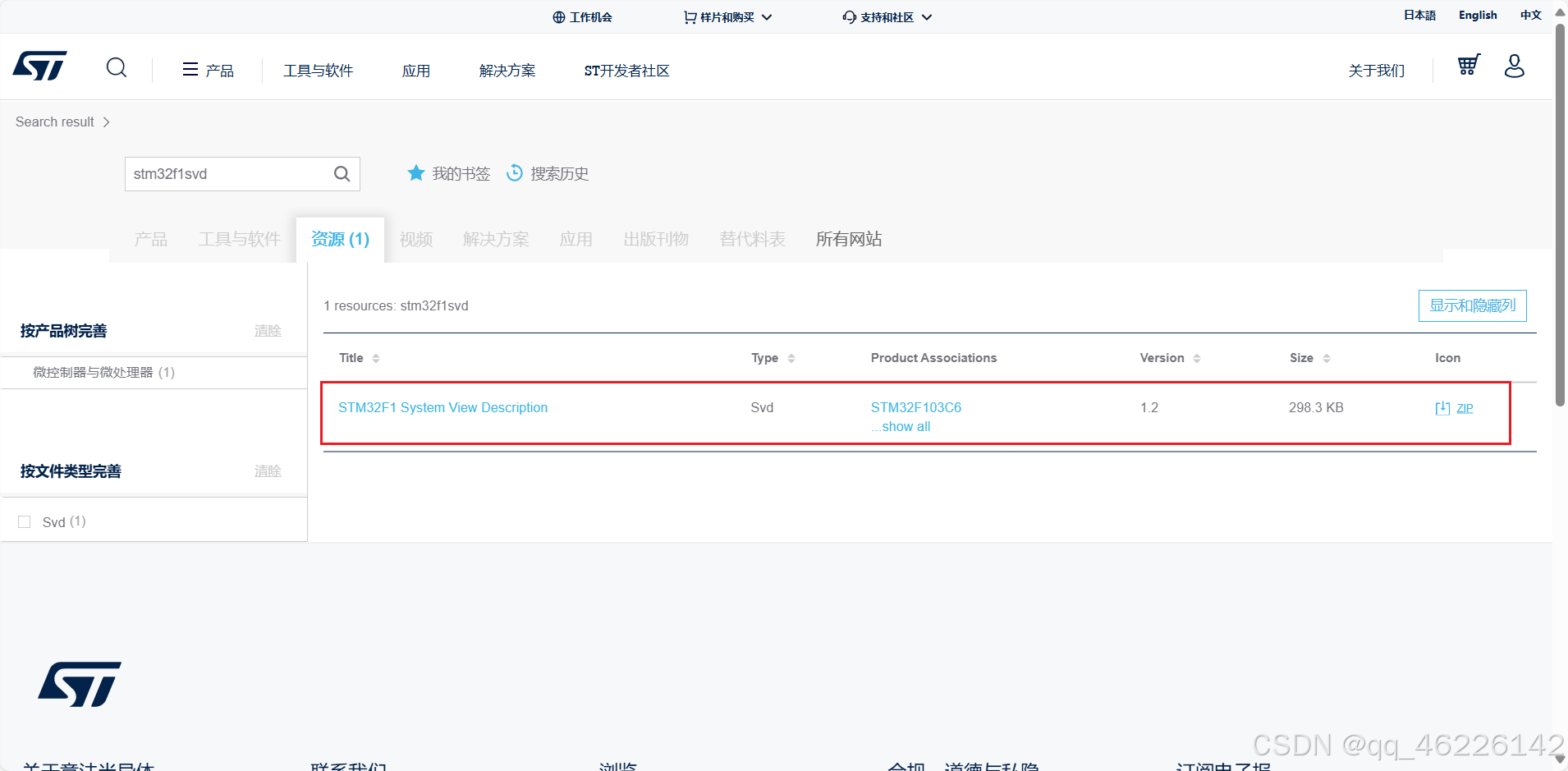

进入意法半导体-STMicroelectronics官网，搜索stm32f1svd（具体情况适自己而定）

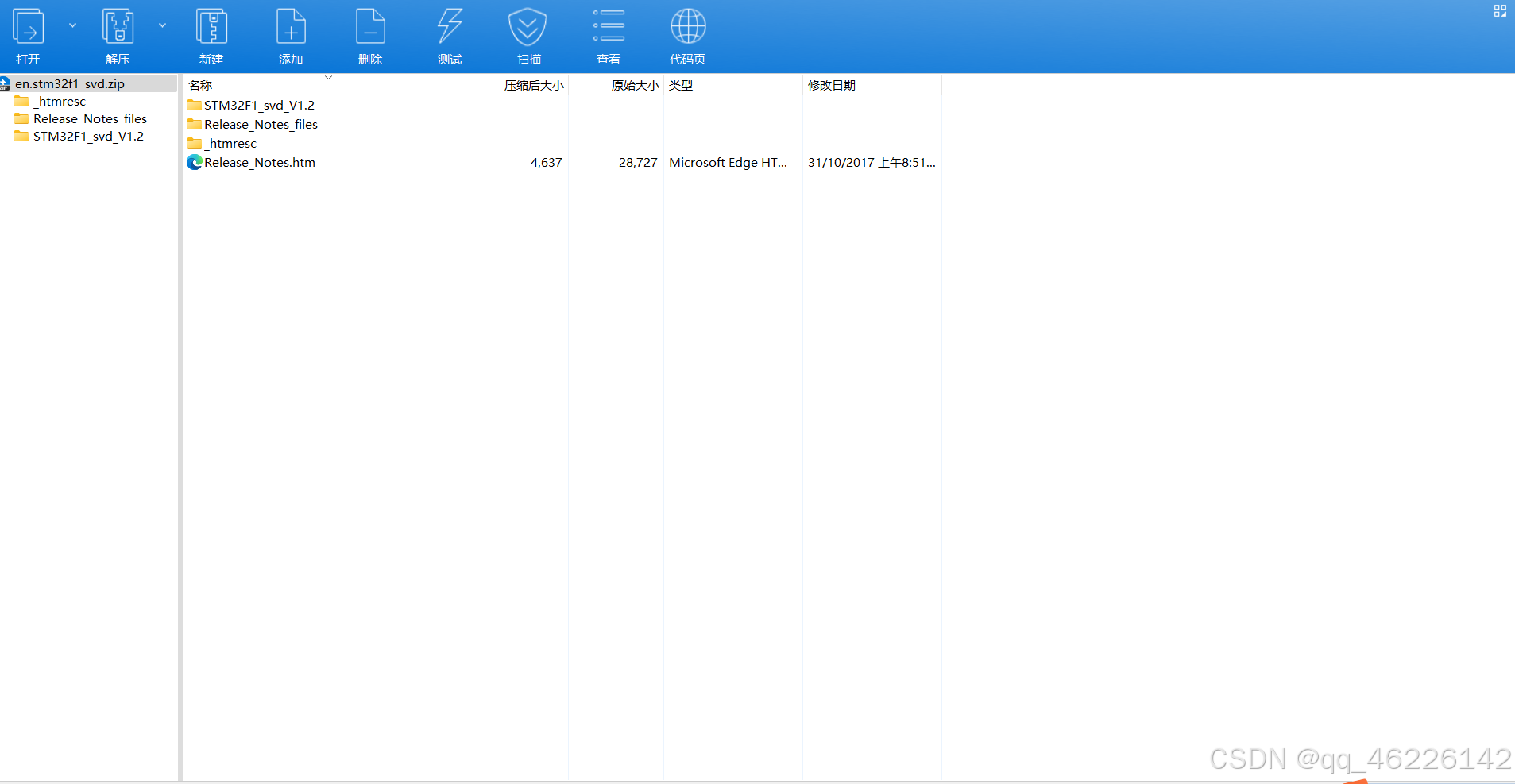

下载并进行，解压

打开CLion，选择正在调试的程序，点击外设，点击加载SVD文件

选择加载文件的路径，和具体的芯片型号，点击确定

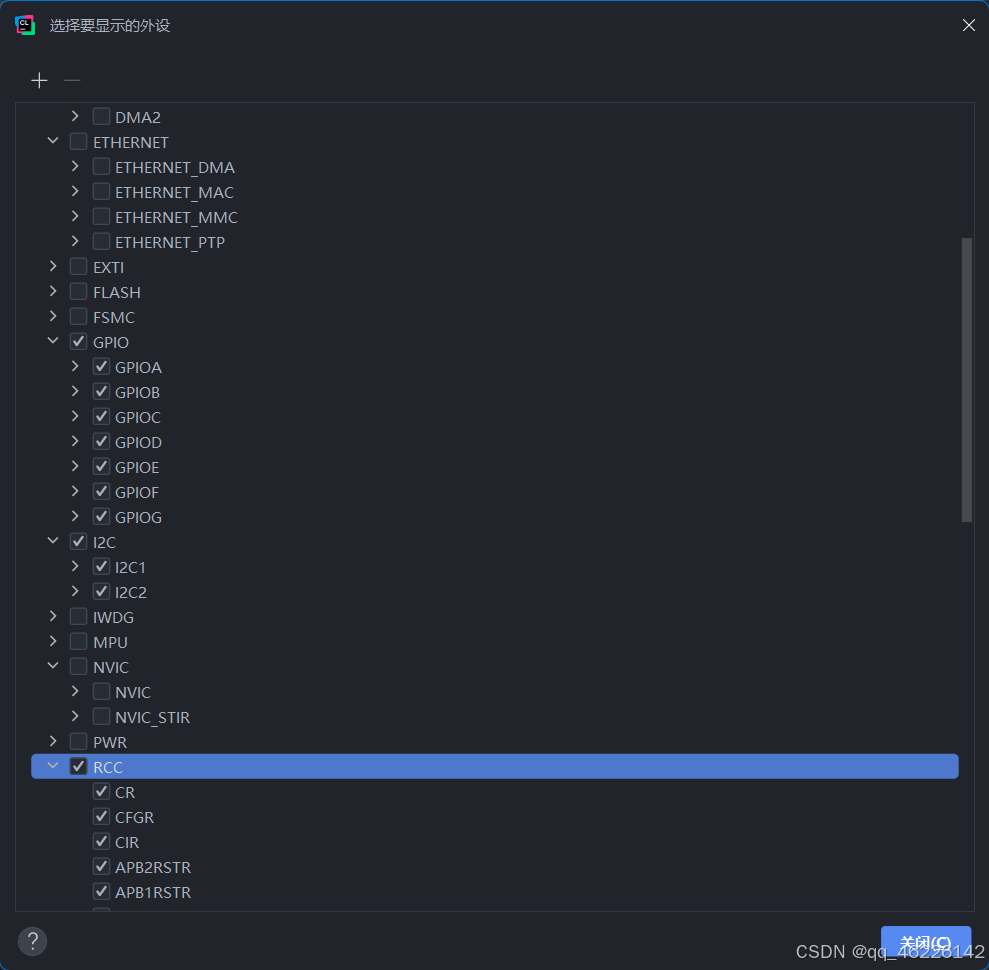

选择要显示的外设，这里按需自行设置

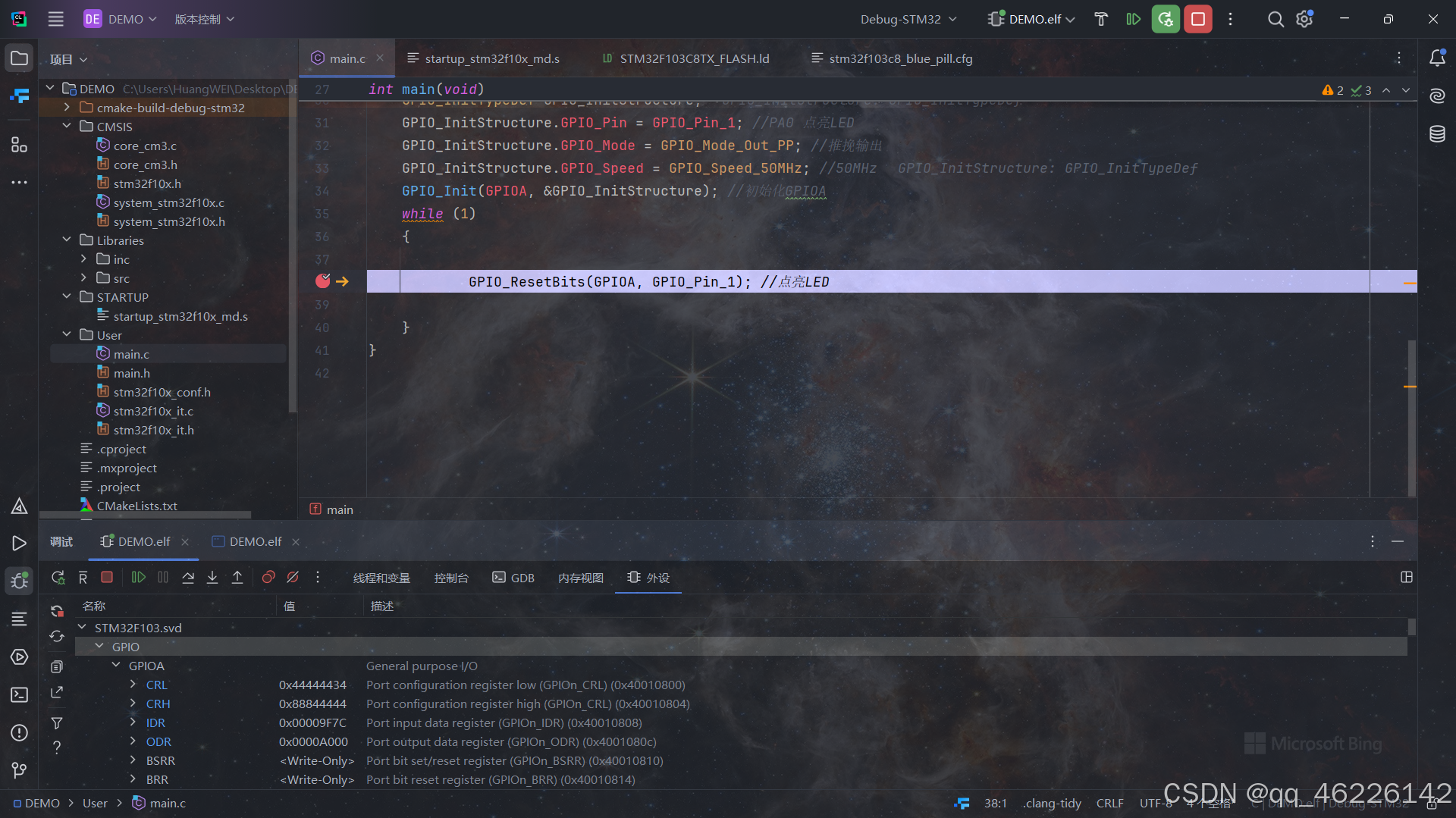

配置好后，选择外设就能观察到具体寄存器值

完结：

本教程从CLion搭建基础开发环境，到代码的编辑，项目的创建，从编辑，编译，到下载烧录，再到调试，全方位的展示了整个流程。后面还会涉及到串口中的输出重定向 printf，那又是后话了，就暂且写这么多。
