统计图表之箱线图

1. python中绘制箱线图的两种方法。

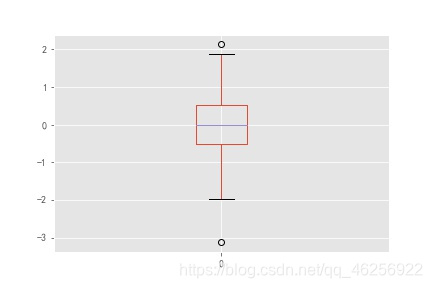

1.1 通过pandas的DataFrame中的boxplot方法绘制

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt # 导入需要用到的包
# 内嵌绘图，并且可以省略掉plt.show()这一步
%matplotlib inline


plt.rcParams['font.sans-serif'] = ['SimHei']  # 用来正常显示中文标签
plt.rcParams['axes.unicode_minus'] = False  # 用来正常显示负号
plt.style.use('ggplot') # 设置图片显示风格
#从N(0, 1)中随机抽取100个数
x = np.random.randn(100)

data = pd.DataFrame(x) # 从N(0, 1)中随机抽取100个数
data.boxplot()  # 画图

1.2 通过matplotlib中plot方法调用boxplot来绘制。

1.2.1 boxplot常用参数

• x： 指定绘图数据
• patch_artist=True：用自定义颜色填充盒形图，默认白色填充
• showmeans：以点的形式显示均值，默认False
• boxprops：设置箱体属性、填充色和边框色
• meanprops,：设置均值点的形状、填充色
• medianprops：设置中位数线的类型和颜色
• labels：为箱线图添加标签，类似于图例的作用
• filerprops：设置异常值的形状、大小、填充色等

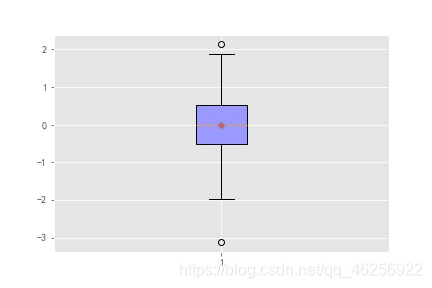

plt.boxplot(x, # 指定绘图数据
            patch_artist=True, # 要求用自定义颜色填充盒形图，默认白色填充
            showmeans=True, # 以点的形式显示均值
            boxprops = {'color':'blue','facecolor':'#759F75'}, # 设置箱体属性、填充色和边框色
            meanprops = {'marker':'D','markerfacecolor':'indianred'}, # 设置均值点的形状、填充色
            medianprops = {'linestyle':'-','color':'red'}) # 设置中位数线的类型和颜色

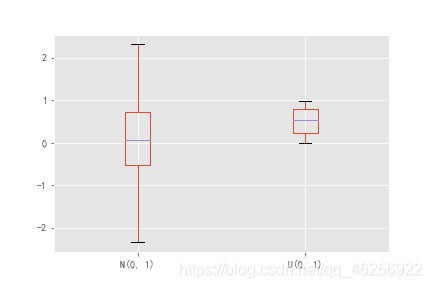

2. 在同一表中显示多个箱线图。只需要向DataFrame传入多维的数组，再利用与1.1的方法。

x2 = np.random.random(100)  # 从U(0, 1)中随机抽取100个数
data = pd.DataFrame({'N(0, 1)': x, 'U(0, 1)': x2}) # (100, 2)的多维数组
data.boxplot() # 作图
