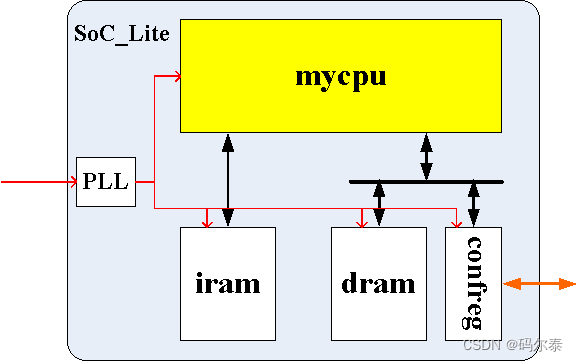

1 SoC_Lite片上系统结构
mycpu和dram、confreg之间有一个“一分二”部件。这是因为在LoongArch指令系统架构下,所有I/O设备的寄存器都是采用memory mapped方式访问的。我们这里实现的confreg也不例外。Memory mapped的访问方式意味I/O设备中的寄存器各自都有一个唯一内存编址,所以CPU可以通过load、store指令对其进行访问。不过dram作为内存也是通过load、store指令进行访问的。那么对于一条load或store指令来说,如何知晓它访问的是confreg还是dram?我们在设计SoC的时候用地址对其进行区分。因此在设计SoC的数据通路时就需要在这里引入一个“一分二”部件,它的选择控制信号生成是通过对访存的地址范围进行判断而得到的。
龙芯架构32位精简版典型指令编码格式
实验6-exp6共有20条指令
wire inst_add_w;
wire inst_sub_w;
wire inst_slt;
wire inst_sltu;
wire inst_nor;
wire inst_and;
wire inst_or;
wire inst_xor;
wire inst_slli_w;
wire inst_srli_w;
wire inst_srai_w;
wire inst_addi_w;
wire inst_ld_w;
wire inst_st_w;
wire inst_jirl;
wire inst_b;
wire inst_bl;
wire inst_beq;
wire inst_bne;
wire inst_lu12i_w;

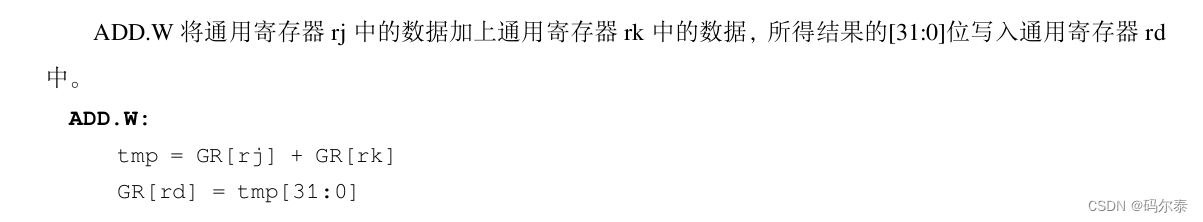

1. add.w
-
指令格式
-

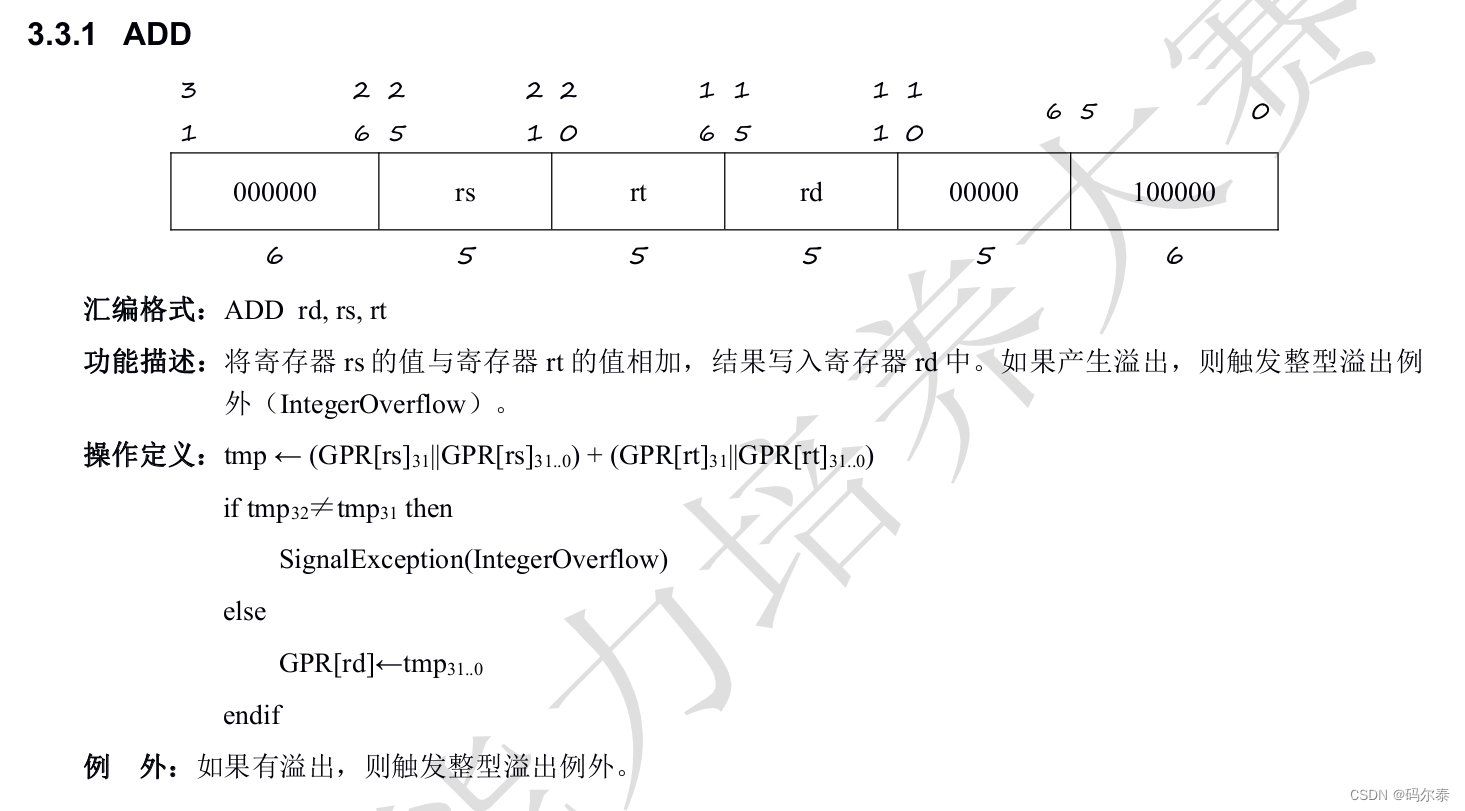

与 mips 对比
-
指令码
-
mips 对比

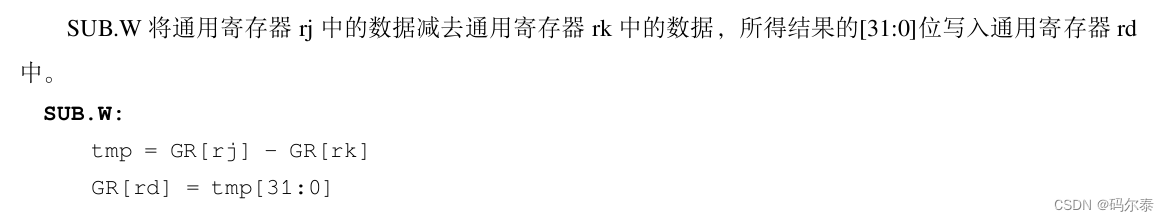

2. sub.w
-
指令格式
-
指令码
-

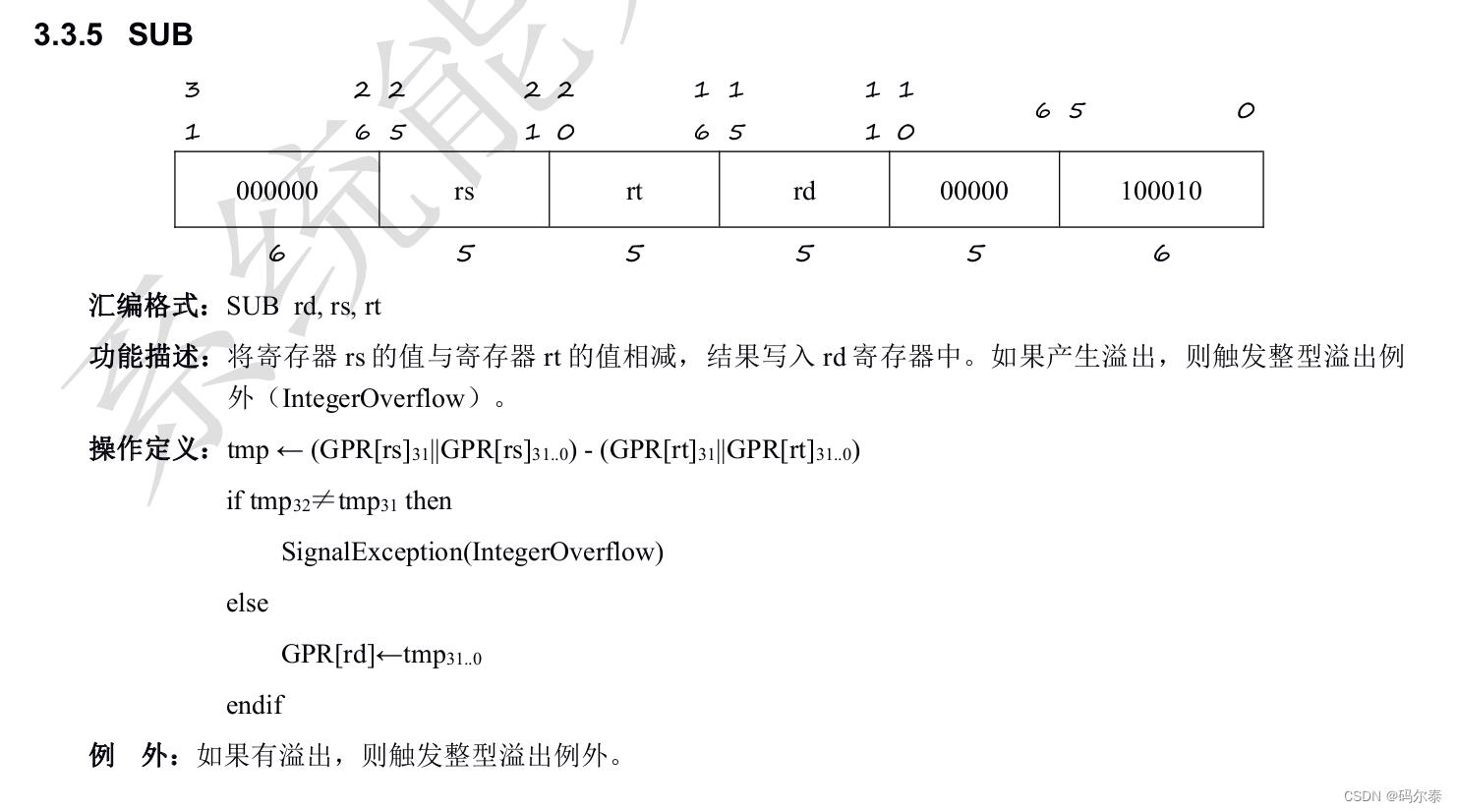

mips 对比
3. slt、sltu
-
指令格式
-
指令码
-
mips 对比

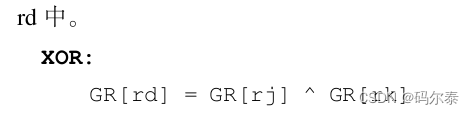

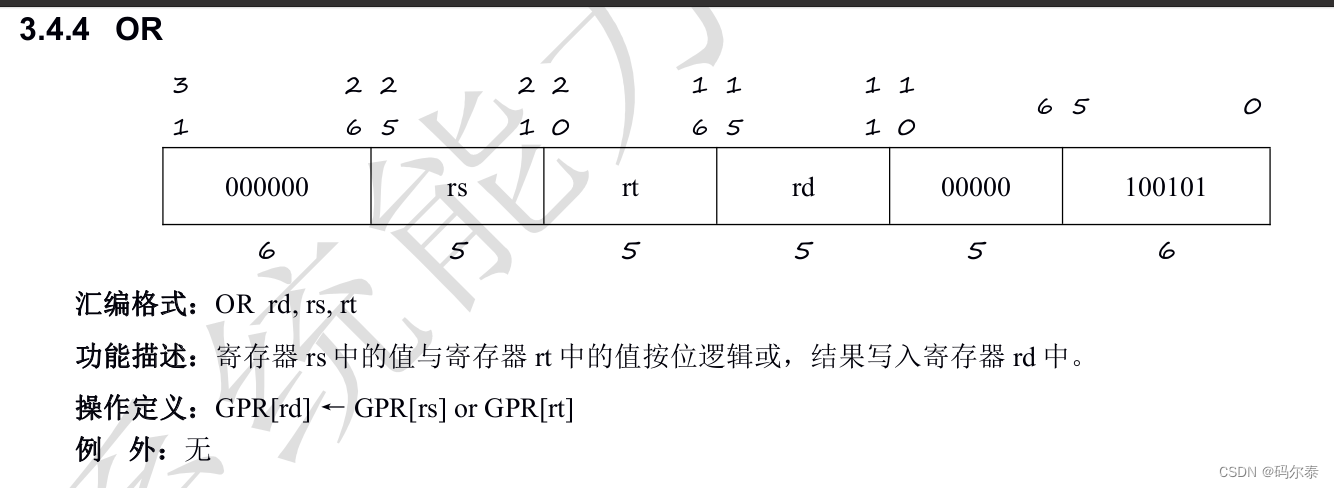

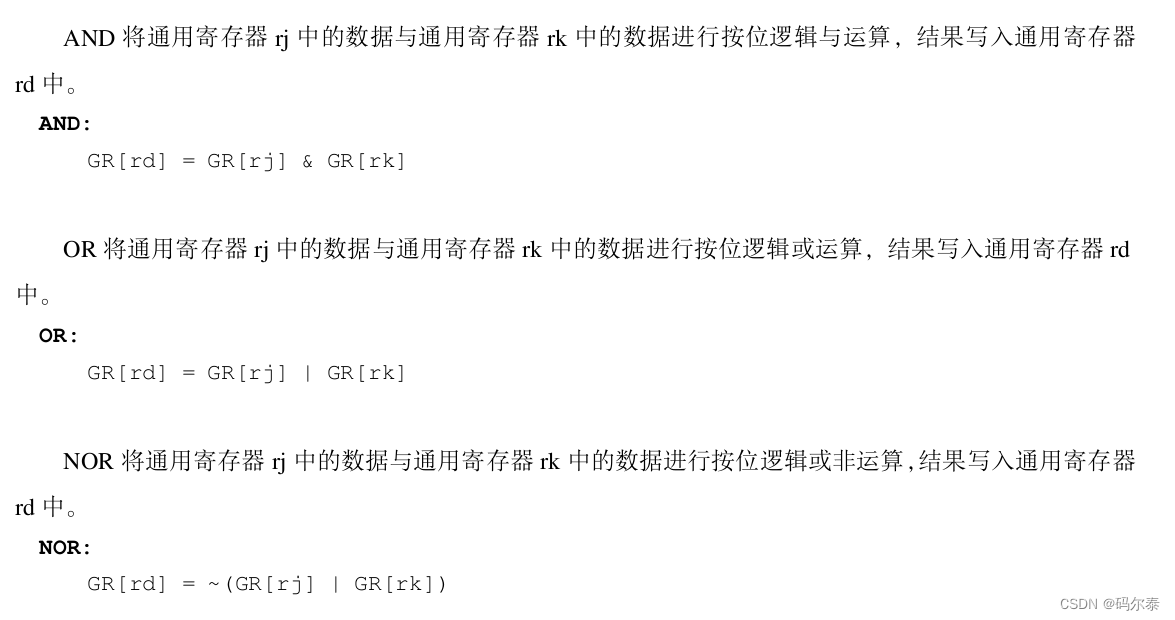

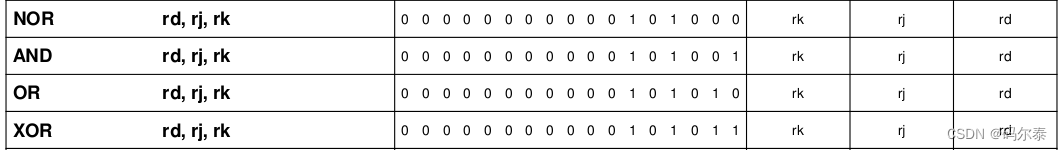

4. inst_nor, inst_and, inst_or,inst_xor

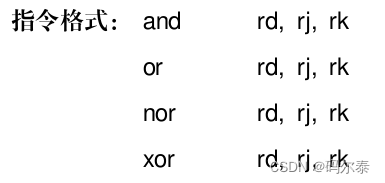

- 指令格式
- 指令码

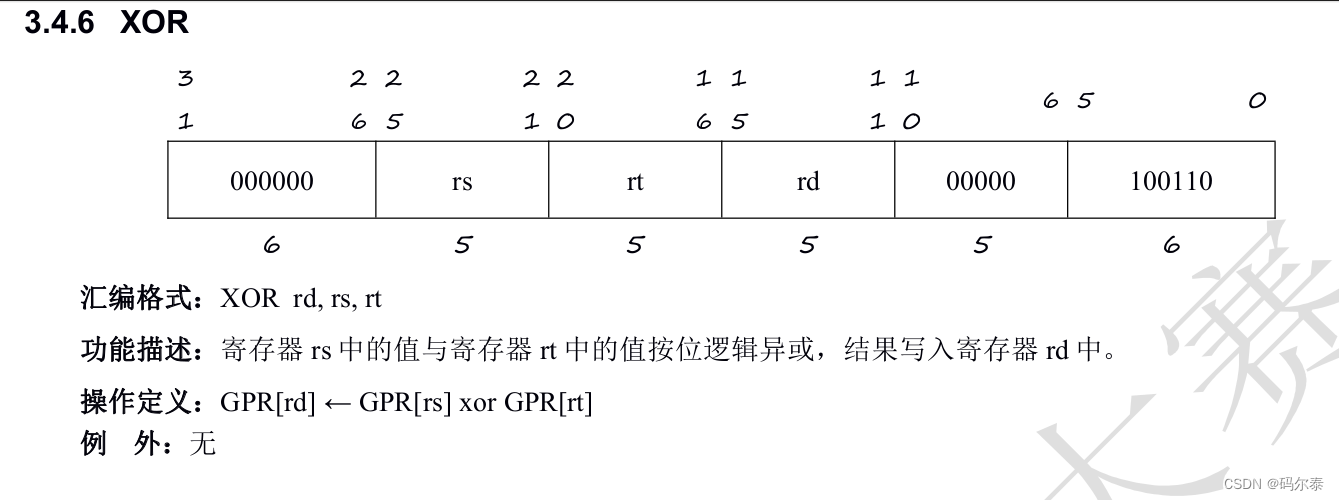

- mips 指令对比

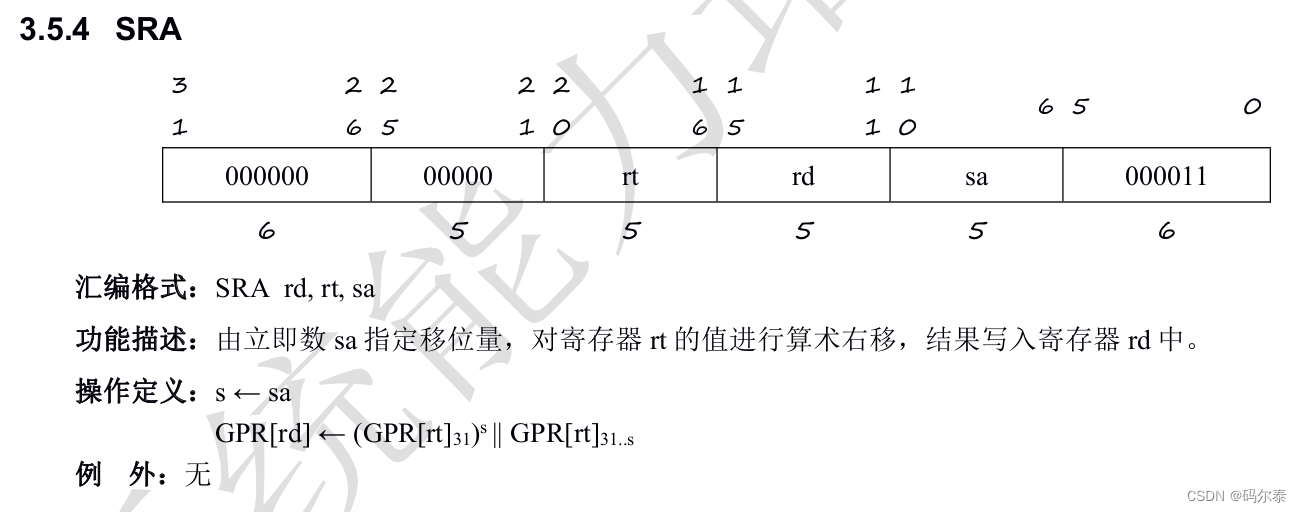

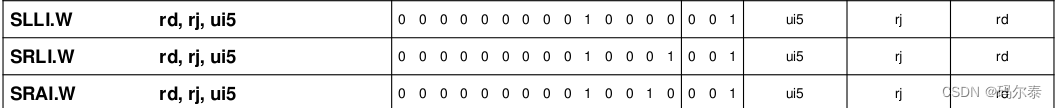

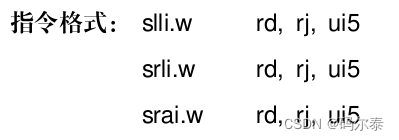

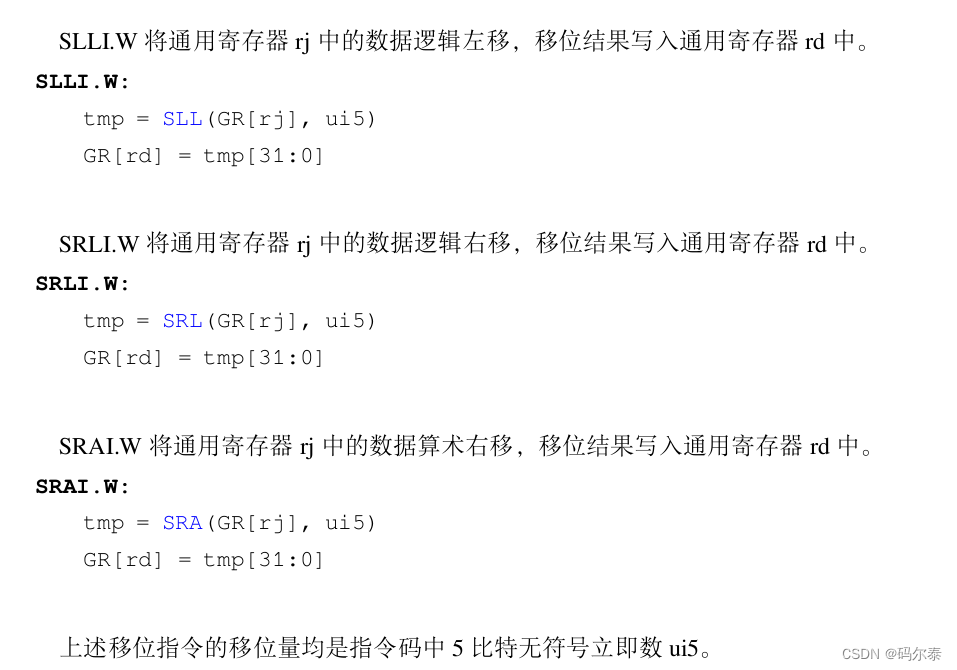

5. inst_slli_w ,inst_srli_w,inst_srai_w
- 指令格式
上述移位指令的移位量均是指令码中 5 比特无符号立即数 ui5 - 指令码

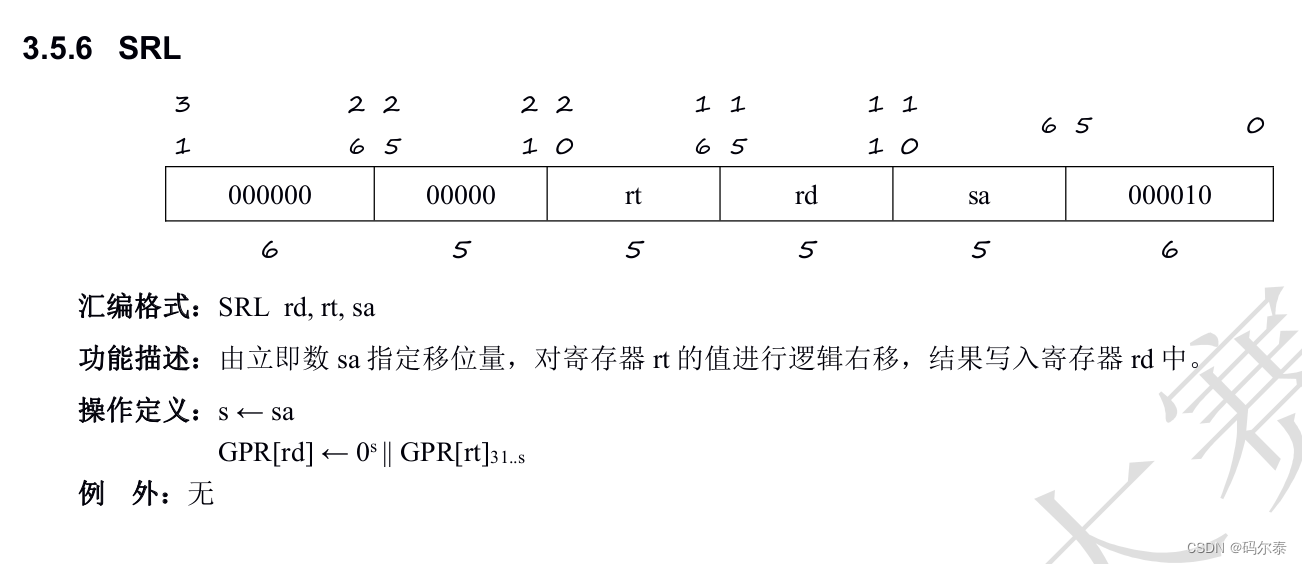

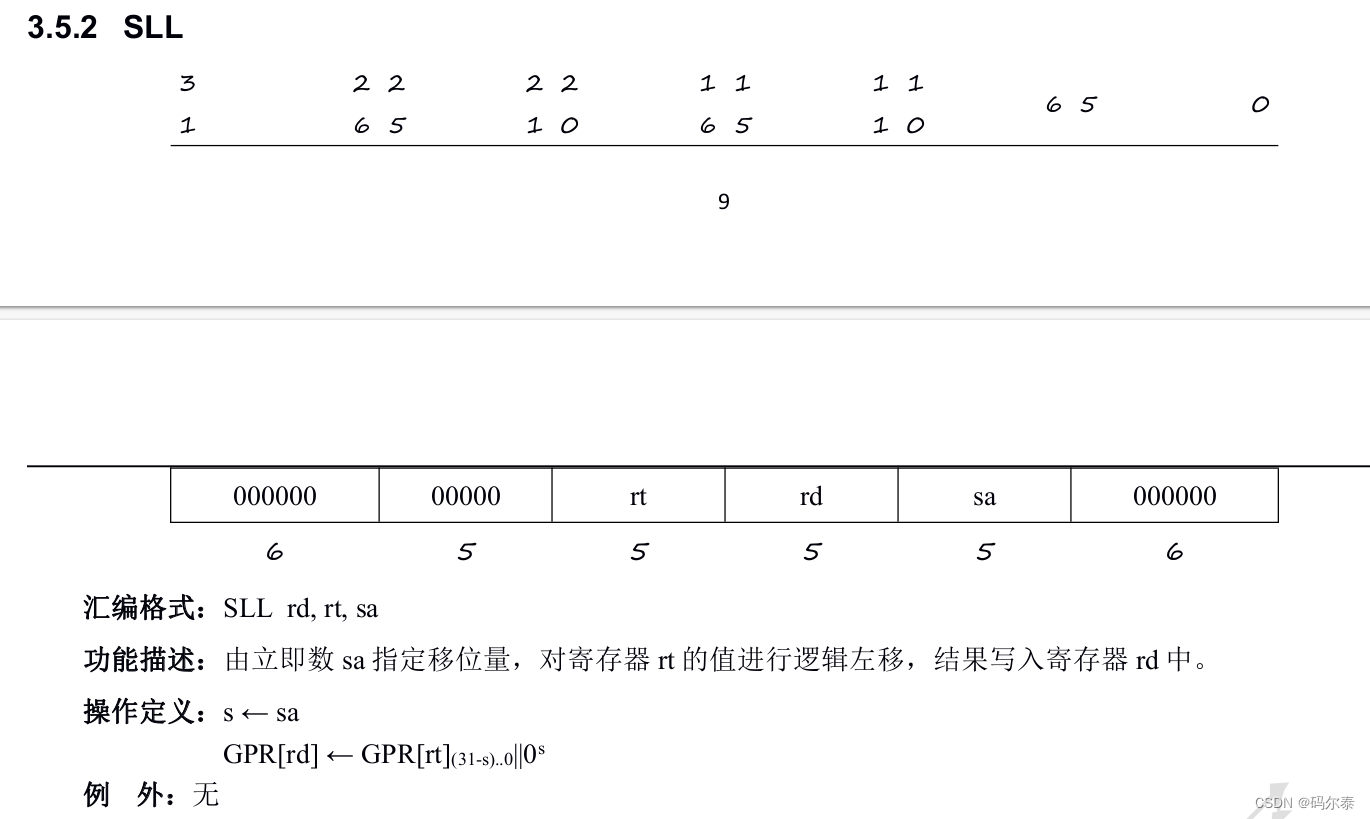

- mips 指令对比

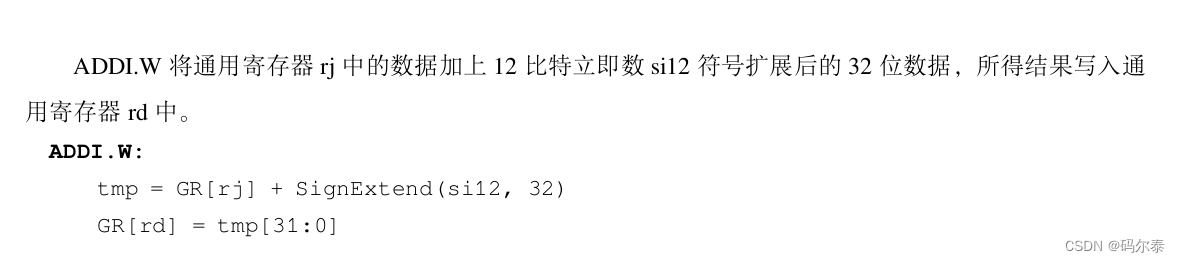

6.inst_addi_w
- 指令格式
该指令执行时不对溢出情况做任何特殊处理
- 指令码

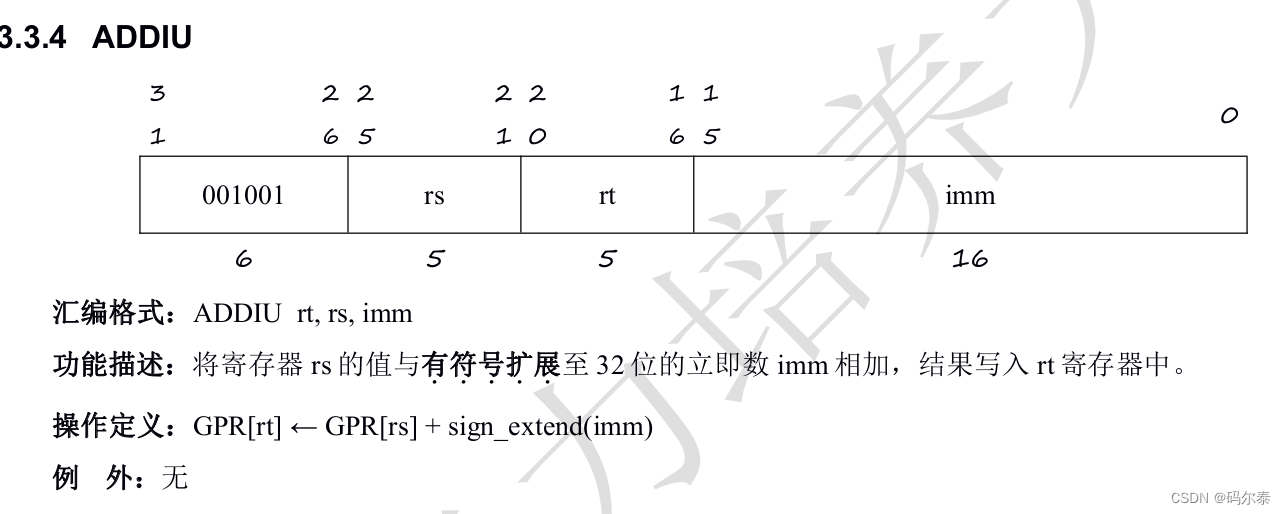

- mips 指令对比

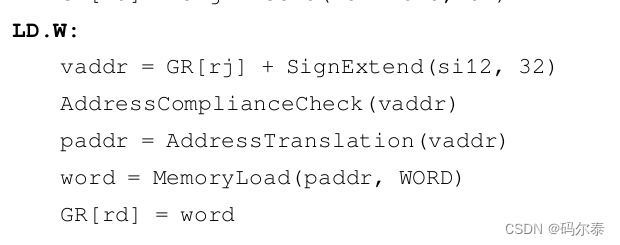

7.inst_ld_w,inst_st_w;
- 指令格式

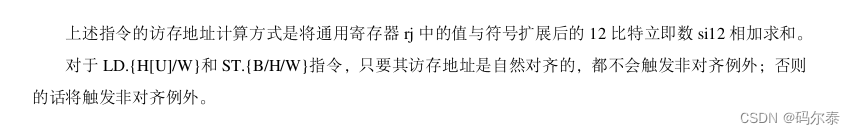

上述指令的访存地址计算方式是将通用寄存器 rj 中的值与符号扩展后的 12 比特立即数 si12 相加求和。
对于 LD.{H[U]/W}和 ST.{B/H/W}指令,只要其访存地址是自然对齐的,都不会触发非对齐例外;否则
的话将触发非对齐例外。
-
指令码
-

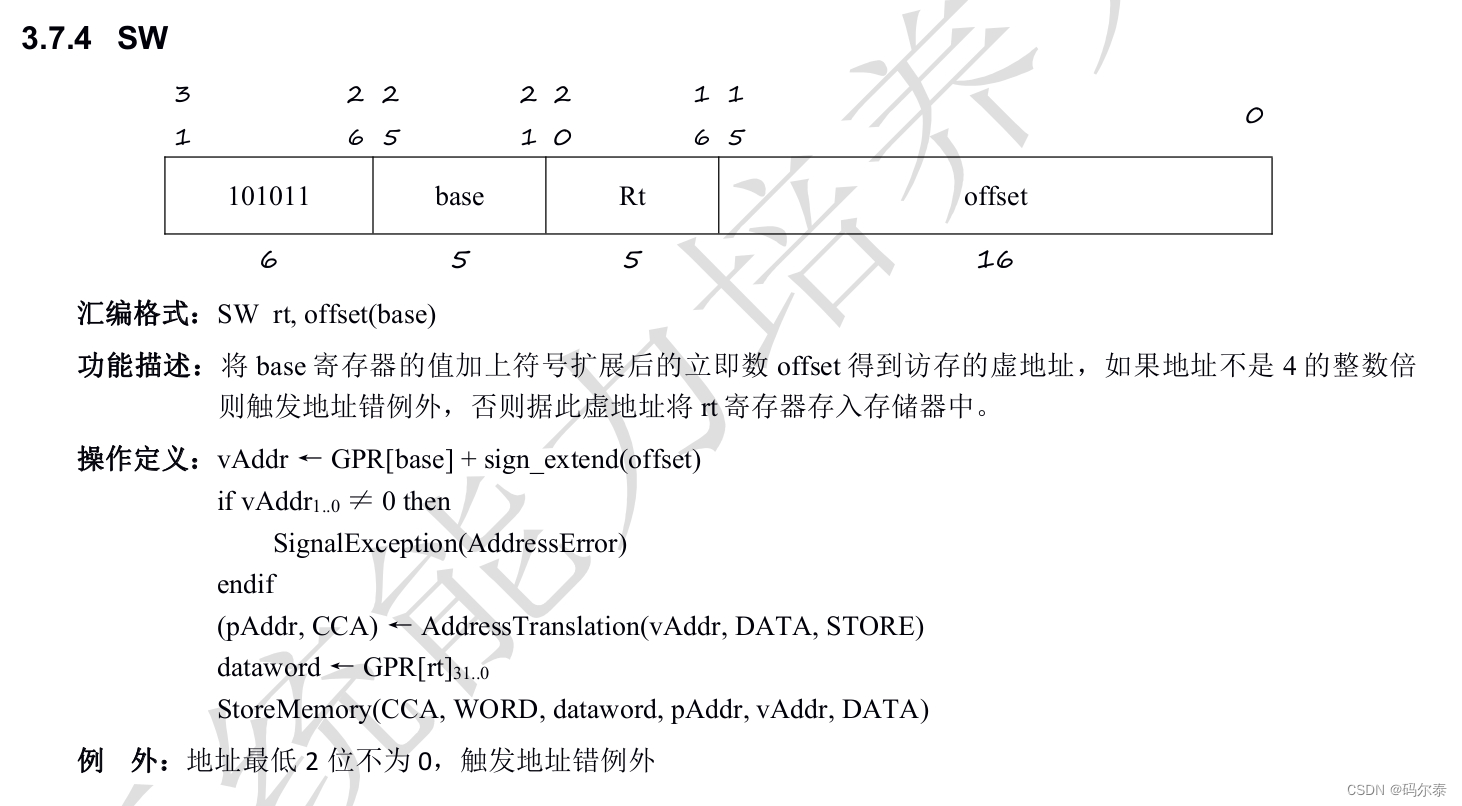

mips 指令对比

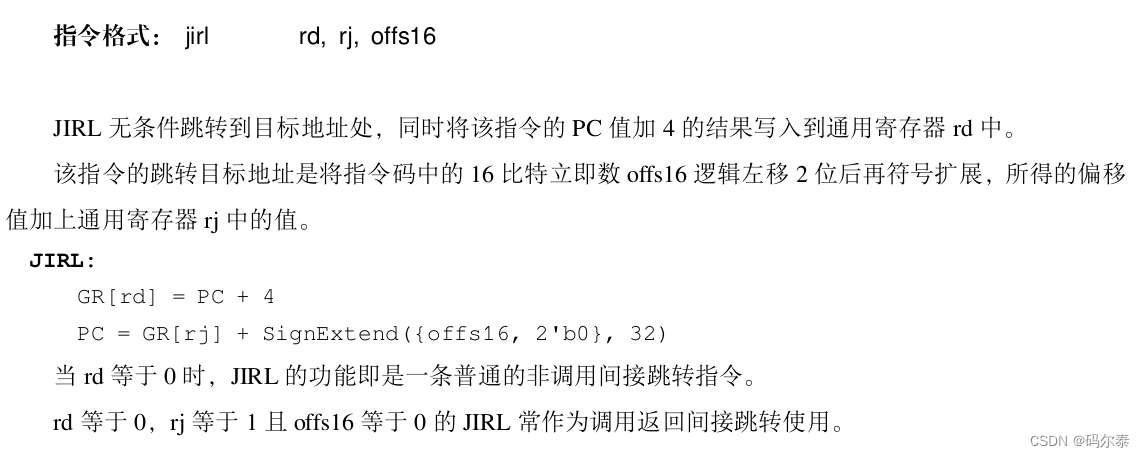

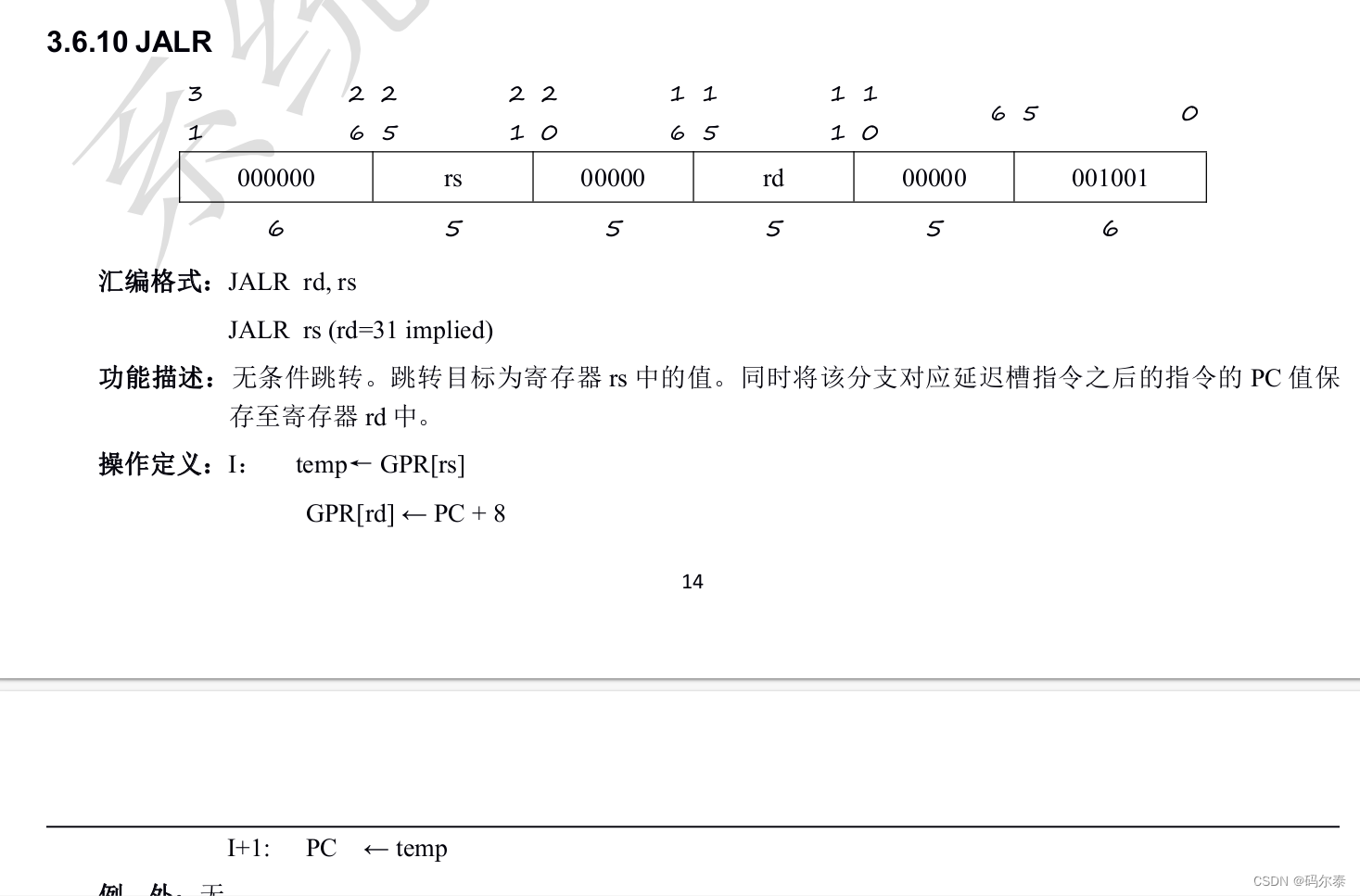

8. inst_jirl
- 指令格式
需要注意的是,该指令如果在写汇编时采用直接填入偏移值的方式,则汇编表示中的立即数应填入以
字节为单位的偏移值,即指令码中 offs16<<2。 - 指令码

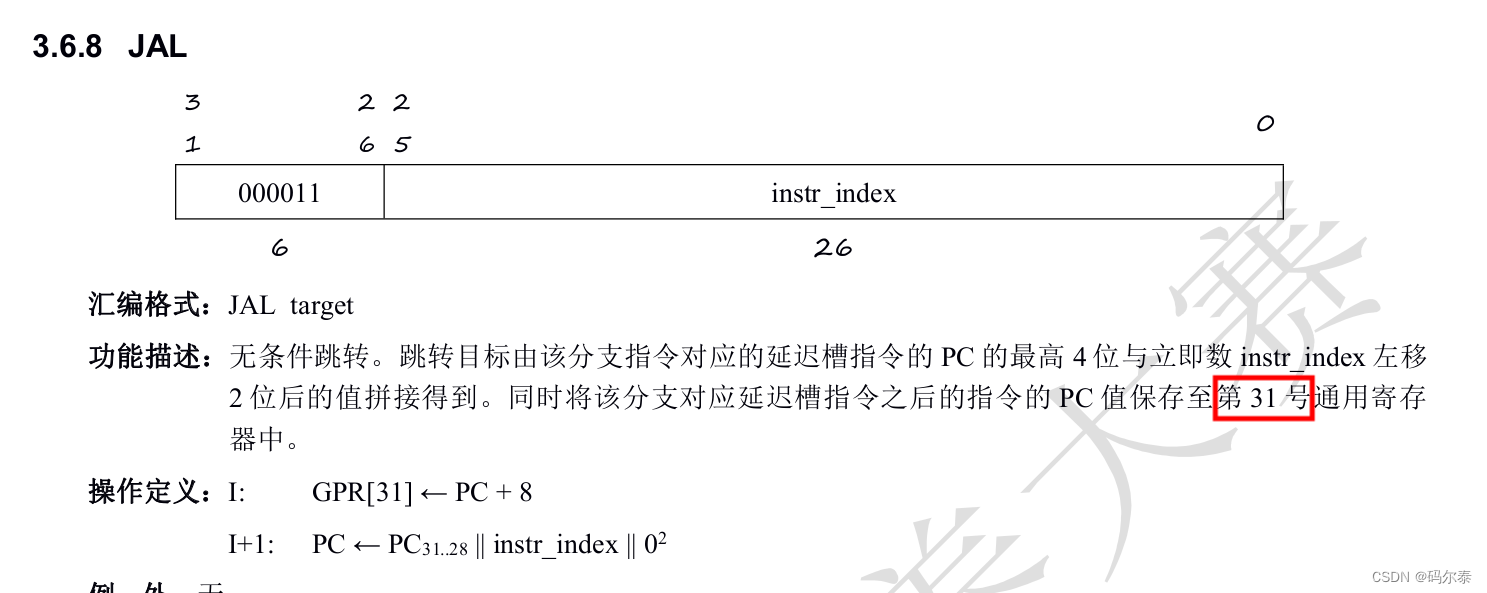

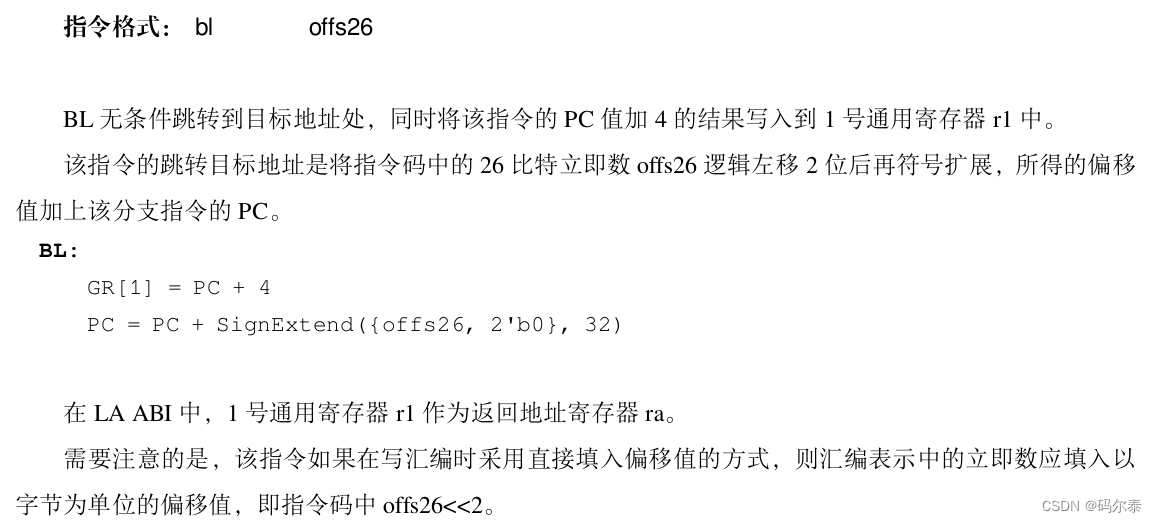

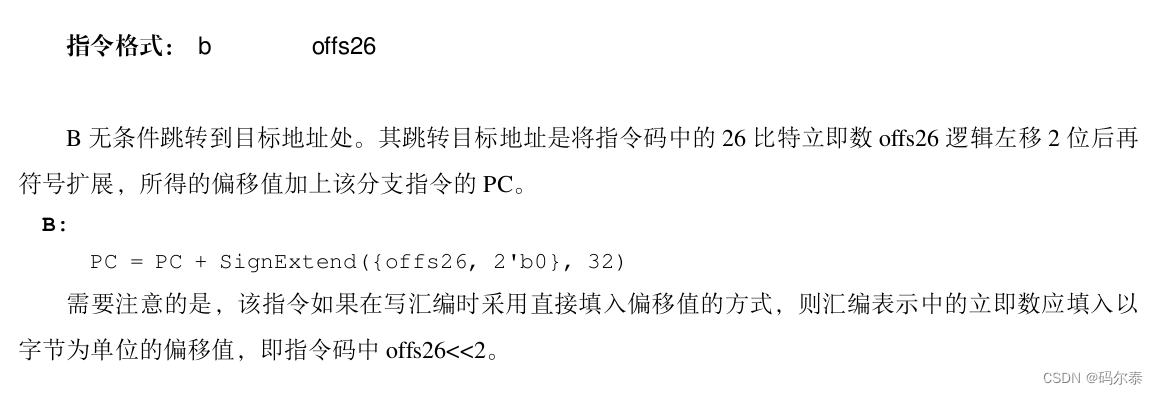

9. inst_b,inst_bl
-
指令格式
-
指令码
-

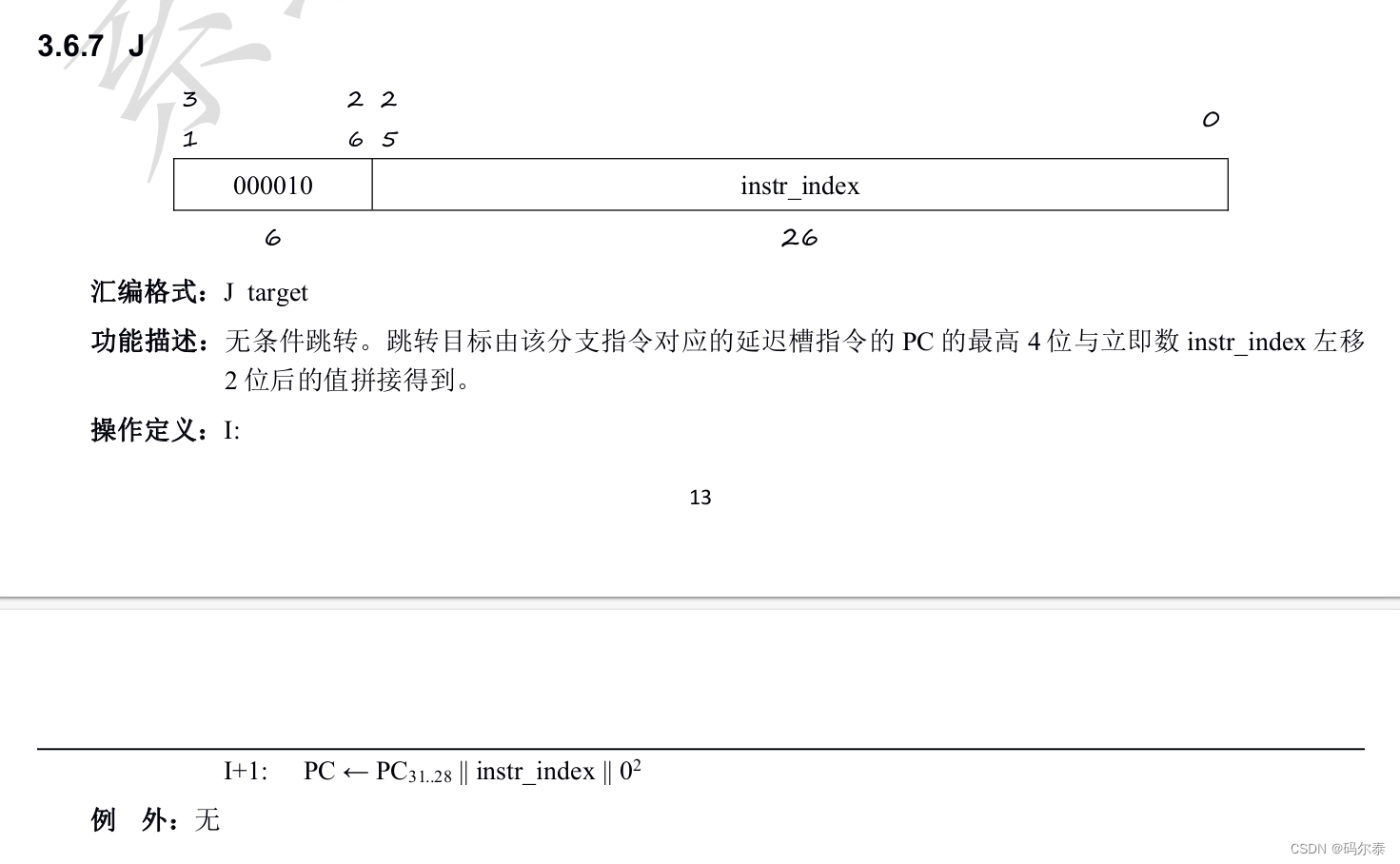

mips指令格式

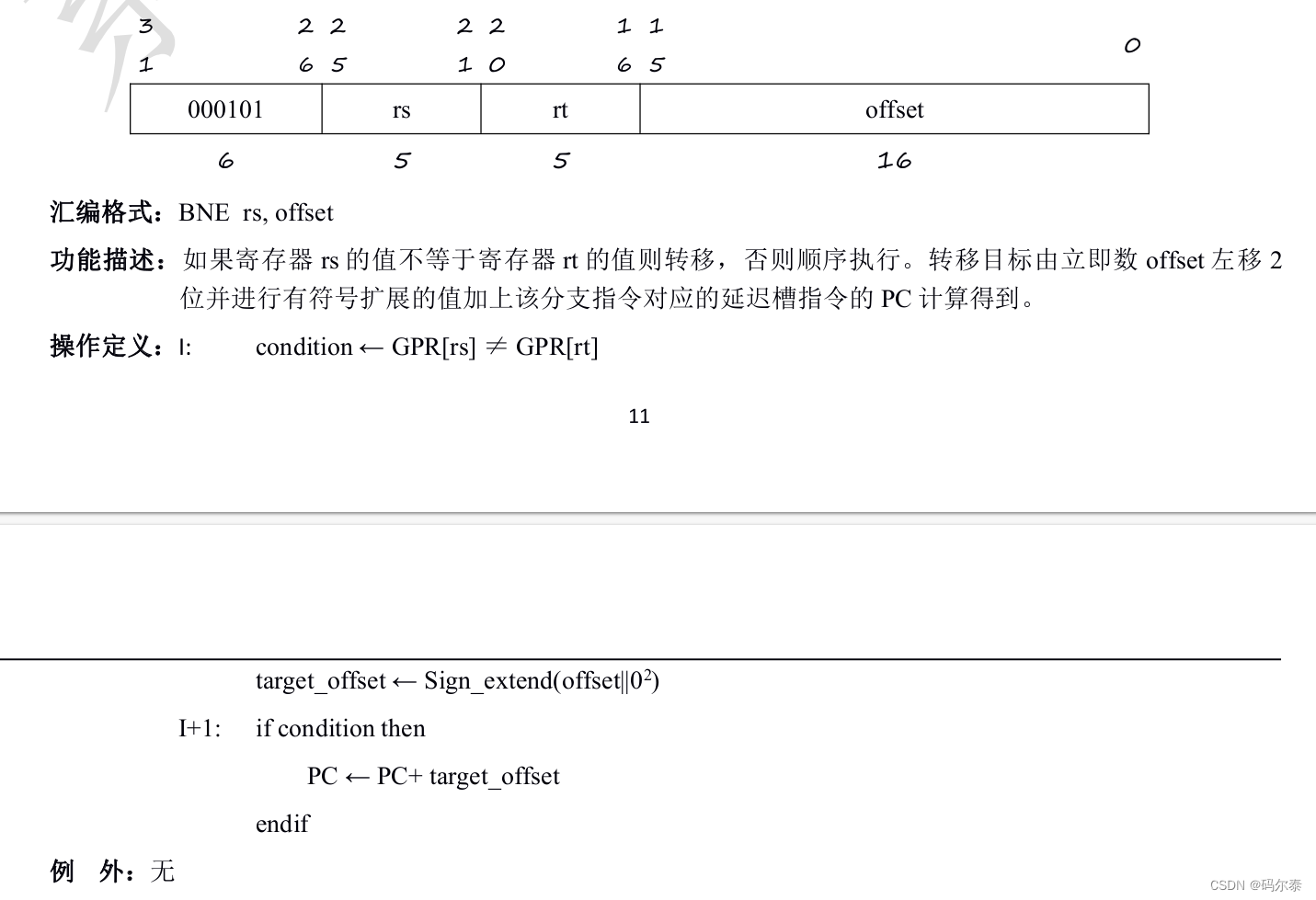

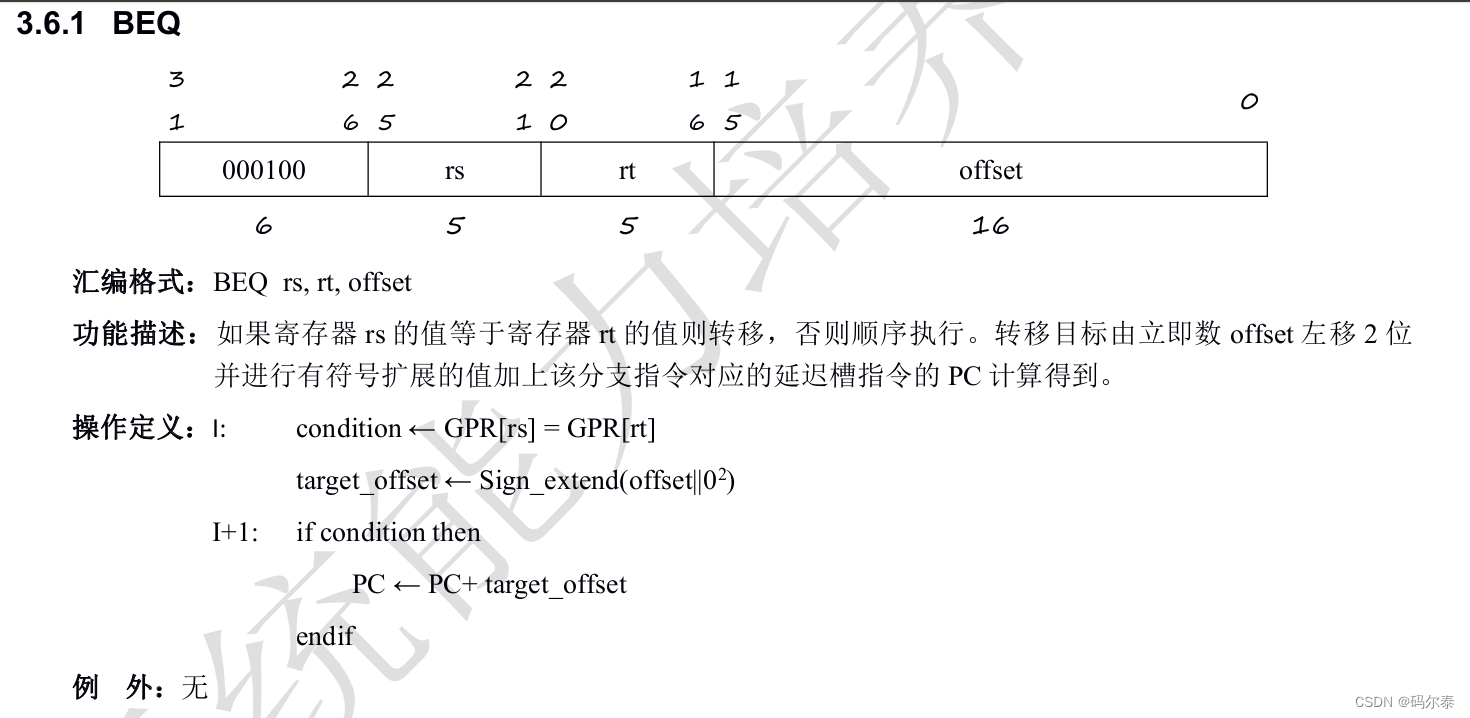

10. inst_beq, inst_bne
-
指令格式
-
指令码
-
mips 指令对比

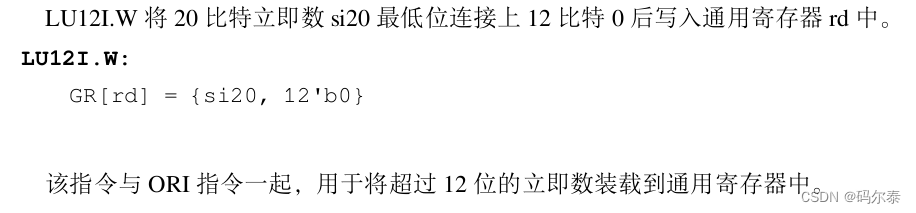

11. inst_lu12i_w
-
指令格式
-
指令码

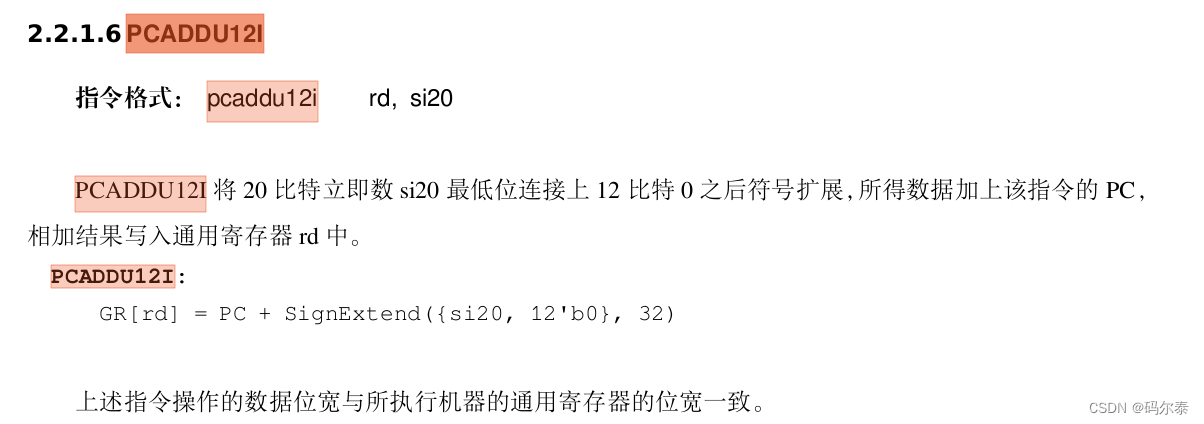

12. pcaddu12i
- 指令格式
- 指令码

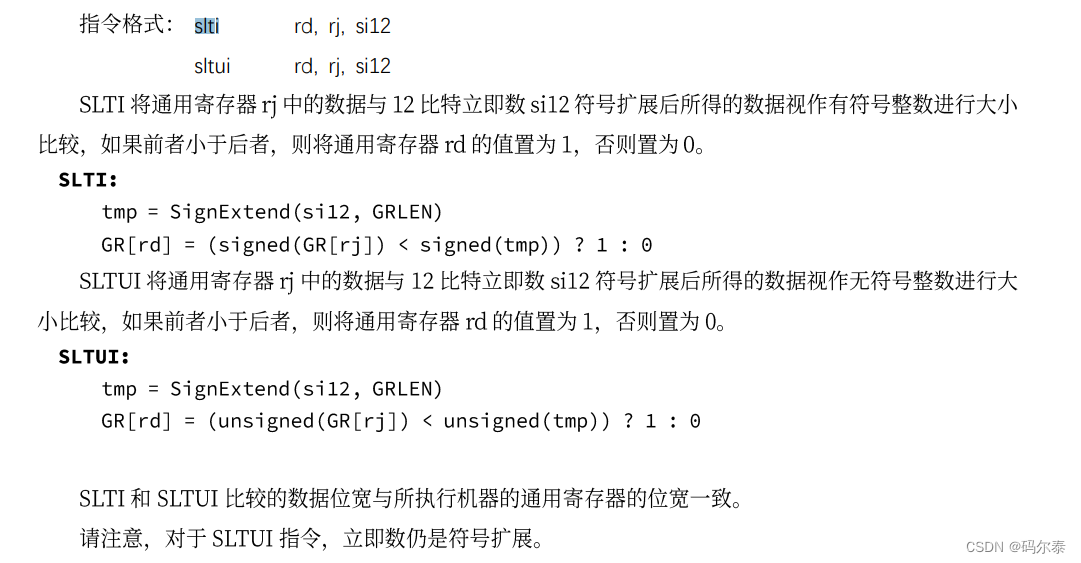

13. slti sltui
- 指令格式
- 指令码

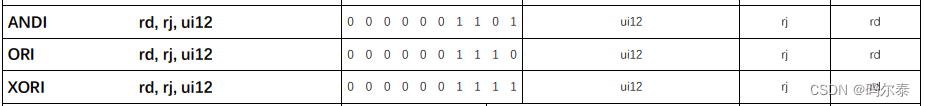

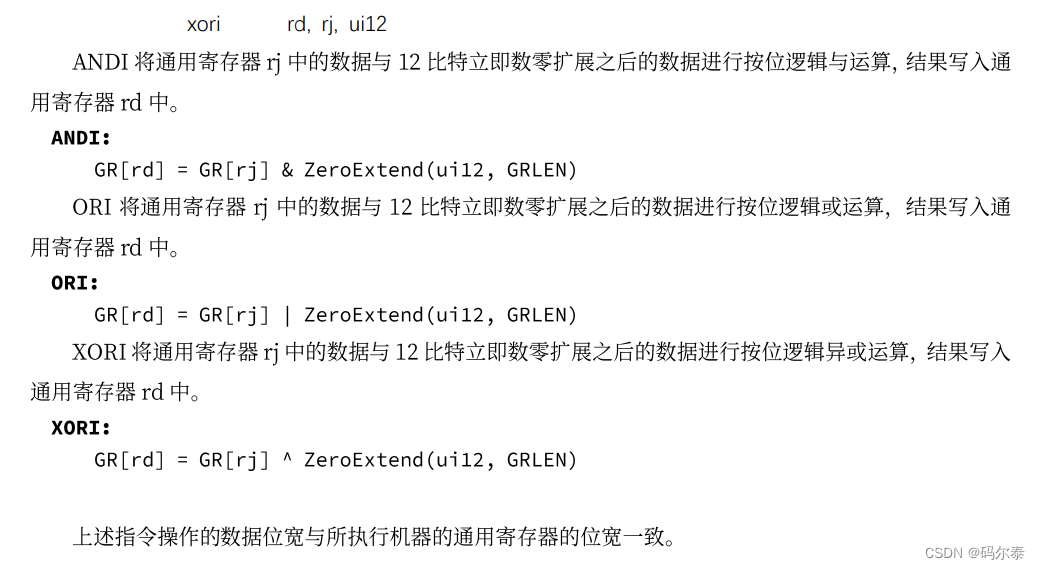

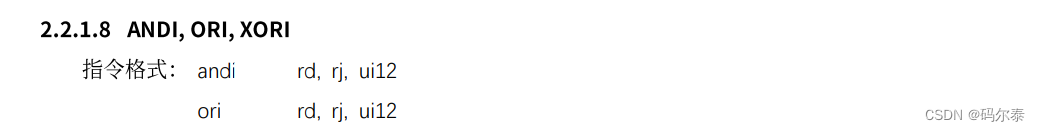

14. andi ori xori
-
指令格式
-
指令码

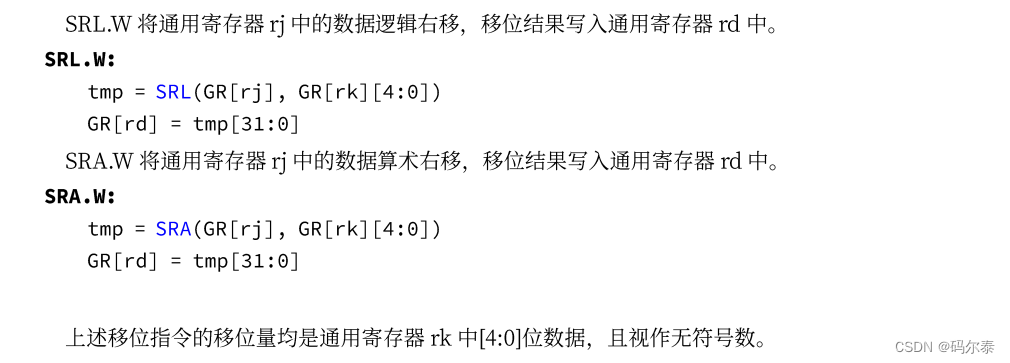

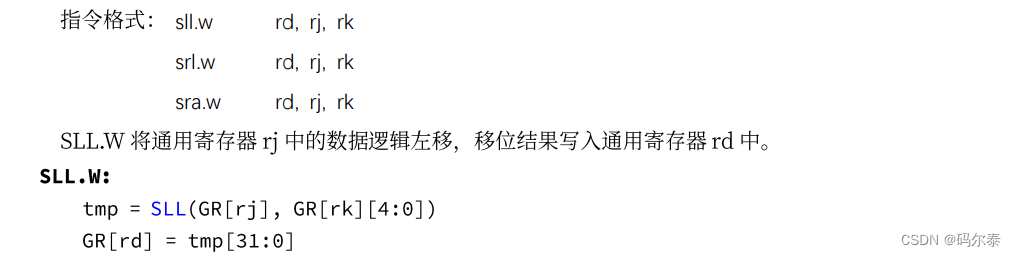

15. sll.w srl.w sra.w
- 指令码

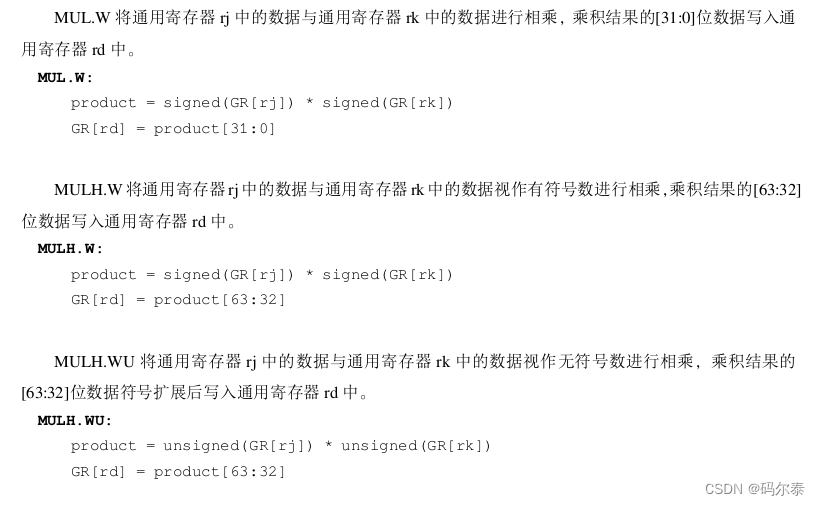

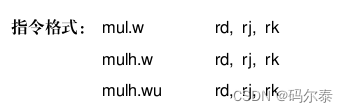

16. mul.w、mulh.w、mulh.wu
-
指令格式
-
指令码

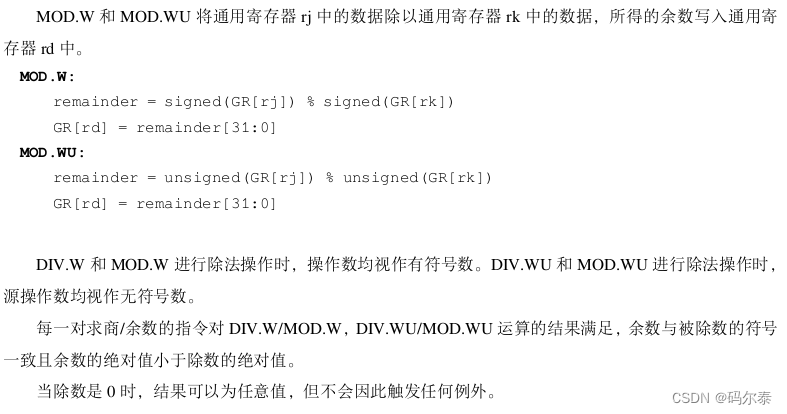

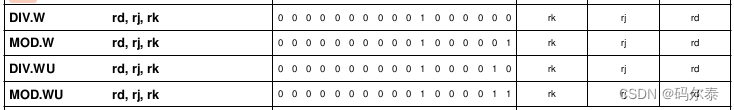

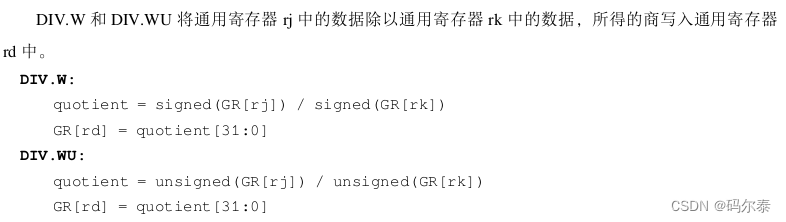

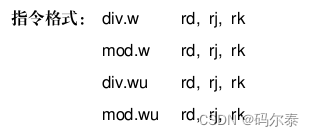

17.div.w、mod.w、div.wu、mod.wu
-
指令格式
-
指令码

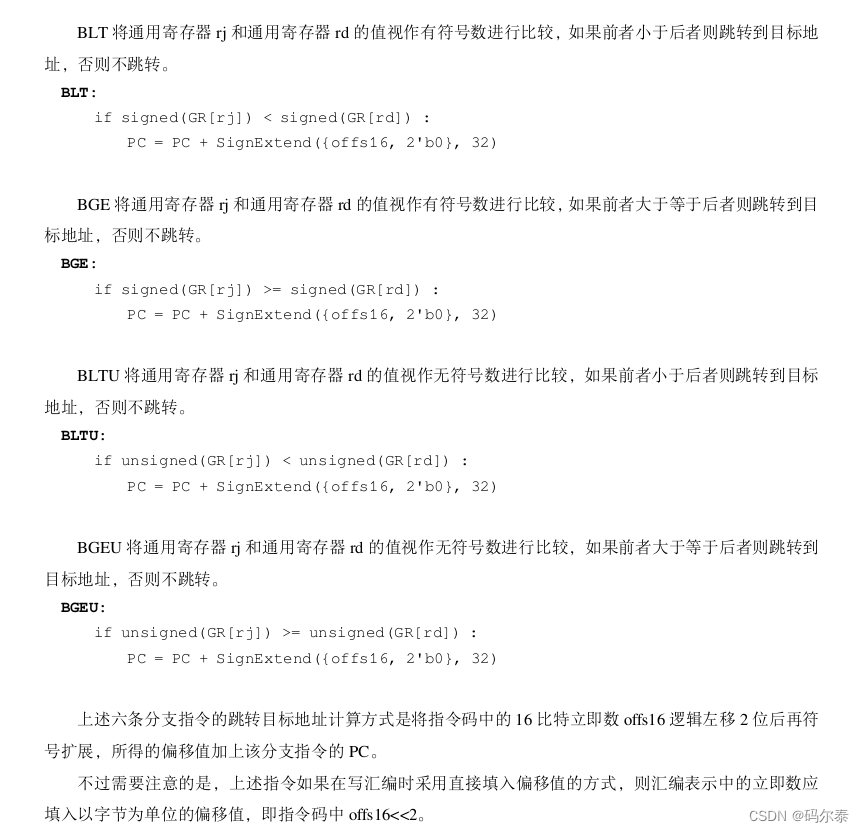

18. blt、bge、bltu、bgeu
- 编码格式
- 指令码

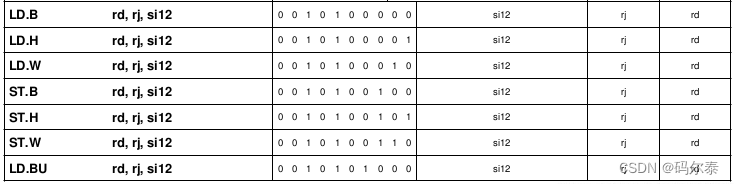

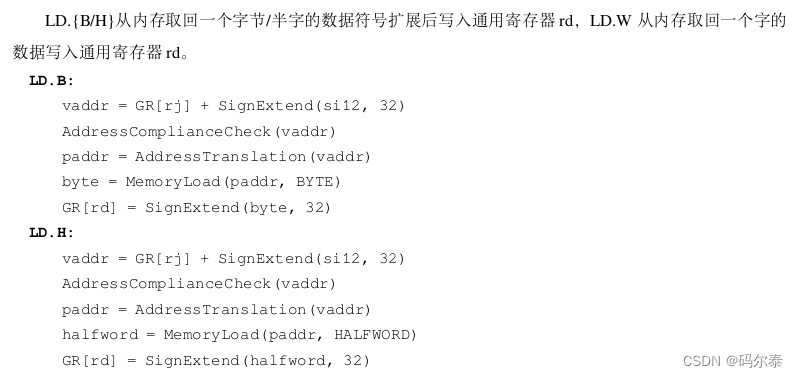

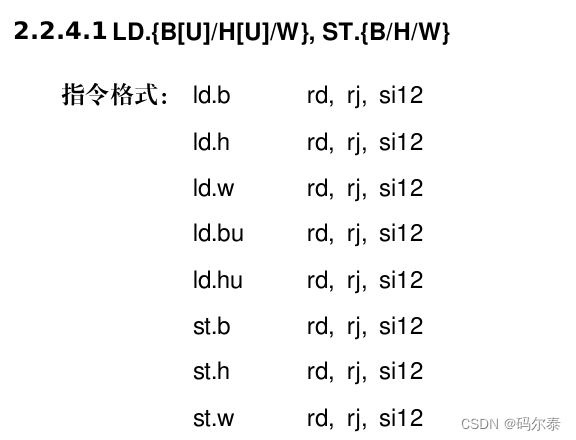

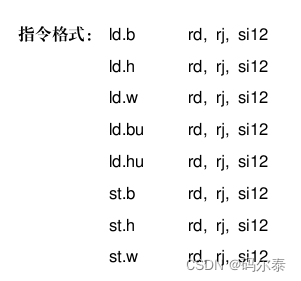

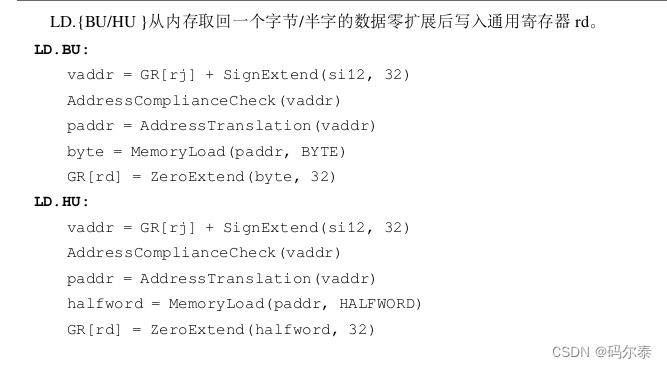

19. ld.b、ld.h、ld.bu、ld.hu、st.b、st.h
- 指令格式
- 指令码
