ADC采样4-20mA电流转换温度方法

ADC采样4-20mA电流转换温度方法@TOC
要将外部4-20mA电流信号通过ADC采样并转换为对应温度，需按以下步骤进行：

1. 电流转电压信号
   选择精密电阻：将4-20mA电流转换为电压。常用250Ω电阻，4mA对应1V，20mA对应5V（V=I×R）。

电阻要求：确保电阻功率足够（如0.1W以上），选择低温漂精密电阻以提高精度。

信号调理：若ADC输入范围不匹配（如0-3.3V），需分压或使用运放调整电压范围。

2. ADC配置
   参考电压：确保ADC参考电压（如5V）与转换后的电压范围（1-5V）匹配。

分辨率：例如12位ADC的分辨率为5V/4096≈1.22mV，4-20mA对应ADC值约819（1V）至4095（5V）。

校准：实际测量4mA和20mA对应的ADC值，修正理论值（如ADmin和ADmax）。

3. 温度转换算法

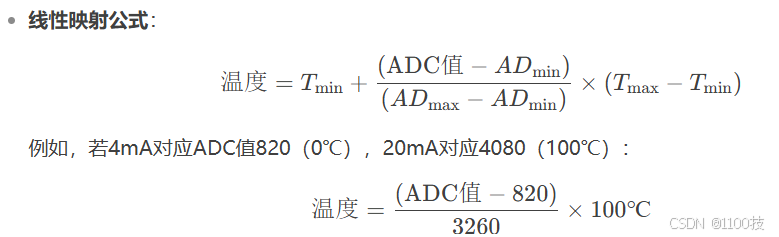

   线性映射公式：

4. 软件处理
   滤波：采用移动平均或中值滤波减少噪声。

异常处理：检测ADC值超出合理范围时（如<ADmin可能断线），触发报警。

校准存储：保存校准后的ADmin和ADmax，确保重启后参数有效。

5. 实际校准步骤
   输入4mA，记录ADC值作为ADmin。

输入20mA，记录ADC值作为ADmax。

代入公式动态计算温度，提高测量精度。

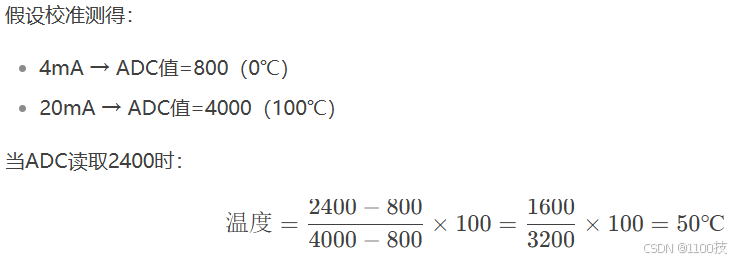

6. 示例计算

   注意事项
   硬件稳定性：确保电阻和电源稳定，减少温漂影响。

电气隔离：若需抗干扰，可添加光耦或隔离放大器。

数据类型：代码中使用浮点或整数运算时注意精度。

通过以上步骤，即可实现4-20mA电流信号到温度的高精度转换。
