顶加载天线（圆盘）的设计与仿真

一、顶加载天线简介
  天线加载可以改变天线上电流分布，使得天线的输入阻抗能按照一种规律分布。通过天线加载可以缩短天线的尺寸，改变天线的输入带宽，这也是天线小型化必不可少的一种方法。
  常见的天线加载方式有：
1.顶部加载，这样的加载时可以在顶部加载金属圆盘，小球或放射状金属条。这类代表天线是T型或者倒V型。
2.介质加载，它是通过在天线周围加入一种介质来相对缩短天线长度，缩短长度大小和介质的相对介电常数和相对磁导率有关。
3.分布加载，对天线按一定位置函数加载，输入阻抗也会呈一定规律变化。
4.集总加载，在天线上一个或几个位置加入集总参数元件，包括电感电容，通过这样的方式来改变天线上电流分布。
  本文讨论的是在底馈单极子天线的顶部加载一个金属圆盘，如下图所示：
          
二、设计过程
  本文首先选择中心频率为2.45GHz。该频率为ISM开源频段，在全世界范围内应用广泛，WIFI蓝牙等应用均工作在该频段。
  接着，计算出对应波长为122.4mm，因此，若不加载圆盘，单极子的高度理论上应为lambda/4=30.6mm。先进行底馈单极子的仿真，再顶加载圆盘，对比天线纵向尺寸大小，分析圆盘对天线高度的影响。

 仿真主要设置：

1. 求解模式：模式驱动
2. 激励：集总端口
3. 天线材料：copper
4. 接地板形状和大小：圆形，半径为二分之波长


三、仿真结果与分析

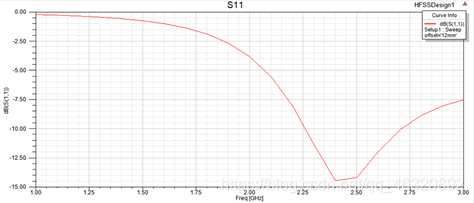

S11的图像：

三维增益方向图：

E面，H面增益方向图：

从S11的图像可以看出，虽然中心频率对准，但是回波损耗并不低，带宽也受限制。

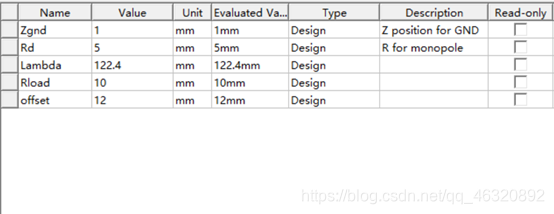

从参数offset=12mm可以看出，顶加载的圆盘在保持有效高度不变的条件下，将单极子天线的纵向高度缩短了12mm，一定程度上实现了小型化的要求。

PS:HFSS文件放在资源里了，需要的可以参考哈

四、遇到的问题及解决

1.S11中心频率一直出现很大误差（显示为17.5GHz左右），调整了很多参数和设置后，发现多设置了一个辐射边界（radiation boundary），原因是之前删除了一个空气盒子却没有删除其辐射边界的设置。

四、参考文献
[1]关羽,曹卫平,谢锎.基于VHF频段的弯折面顶加载天线设计[J].无线电工程,2016,46(12):51-53+57.
[2]杨斌,张卫东,崔翔,张绍军.一种顶加载天线的研究[J].电力科学与工程,2008(02):37-39.
[3]杨斌. 基于顶加载偶极子天线的PLC电磁辐射测量方法研究[D].华北电力大学（河北）,2007.

本文内容是一次课程作业的报告。才疏学浅，如有纰漏，恳请指正。
